Понижающий трансформатор 1978 года
Мною дома был найден блок питания на 12 воль использовавшийся для зарядки аккумуляторов. Выглядит он вот так

<

Он состоит из понижающего трансформатора и диодного моста (матрицы) который выпрямляет переменный ток, идущий от трансформатора в постоянный.

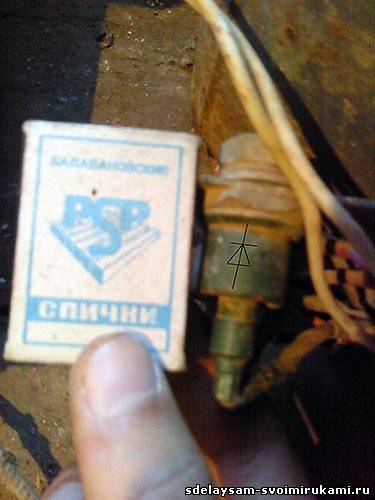

С неё и начнем, она состоит из четырех очень мощных диодов марка неизвестна единственное, что удалось разглядеть «Сделано в СССР» при коротком замыкание изоляция на проводах сечением 2 мм мгновенно плавится, а диоды практически холодные. Вот они крупным планом

Диоды соединены по стандартной схеме выпрямителя

Вот как это выглядит в данном случае

Соединительные провода используются очень большого сечения, все соединения осуществляются по средствам болтов и гаек, иначе при высоком токе может произойти возгорание изоляции или провода просто могут расплавится.

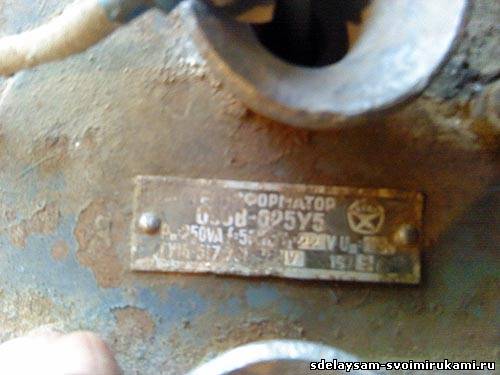

Теперь перейдём к разборке отсека с трансформатором, верхняя крышка держится на двух болтах, выкручиваем снимаем крышку и вынимаем сам трансфориатор

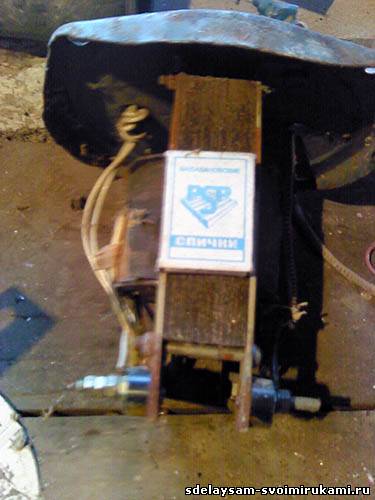

На нем как на любом трансформаторе подобного типа имеется две обмотки, это первичная на которую подается 220 в и вторичная с которой снимается 12 в
Первичная обмотка состоит из медного провода сечение 1 мм к ней на прямую включается напряжение сети

Теперь пирейдем ко вторичной обмотки на 12 в вот отводы обмотки

Эта обмотка состоит уже не из провода, а из медной ленты толщиной 1.5 мм и шириной порядка 4 мм. Подобные обмотки применяются в сварочных аппаратах, так как сопротивление такой ленты мало и отсюда высокая сила тока я не рискнул её измерять, в подобной ситуации я уже потерял один амперметр на 20 ампер, а лента потому, что она занимает меньше объема по сравнение с цилиндрической формой обычного провода, так как у цилиндра меньше площадь соприкосновения.
Доказательством высокого тока может послужить реакция на короткое замыкание

Вот и все остается только гордится качеством изготовления источника питания ведь ему сейчас 32 года, и он все ещё продолжает исправно работать.
