Лежал у меня в гараже старый галогенный светильник на 500 Вт. Я его использовал для подсветки нижней части автомобиля из смотровой ямы. Очень удобный добрый фонарь с ручкой и защитной решеткой. Но вот беда: перегорела галогенная лампа. Конечно, такие лампы имеются в продаже и по сей день, но я решил обновить светильник, чтобы сделать его более экономным, более ярким и более долговечным.
Переделка галогенного прожектора в светодиодный

На китайском рынке не уж совсем так давно начали появляться светодиодные матрицы со встроенным драйверам прямо на теле самой матрицы. Драйвер этот рассчитан на переменное напряжение 220 В. Если в двух словах, то это просто светодиод, который питается напрямую от сетевого напряжения без дополнительных коробочек и приспособлений.

А главный плюс это низкая цена – посмотрите на Али Экспресс.

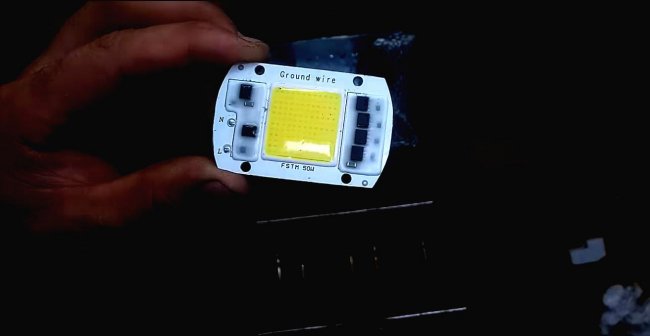

Покупка обошлась меньше 150 рублей. Я взял светодиодную матрицу на 50 Вт и напряжение 220 В, что мне собственно и было нужно. Яркость такого светодиода вполне сопоставима с галогенной лампой 500 Вт.
Переделка галогенного прожектора в светодиодный

Переделка светильника в светодиодный


Раскрутил винт крепления стекла, вынул стекло с резиновой прокладкой. Плюс ещё этого светильника в том, что он герметичный.
И начал думать, как лампу заменить на светодиод. Идея пришла сама собой.
Переделка галогенного прожектора в светодиодный

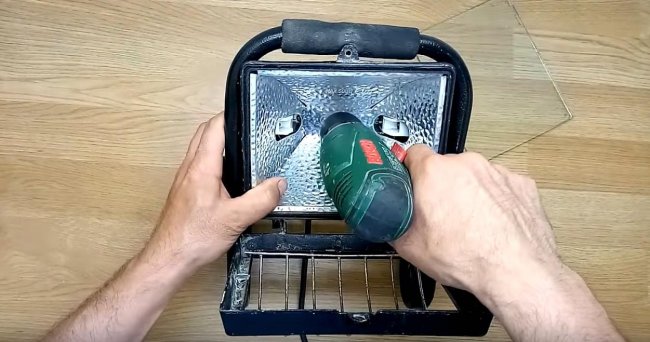

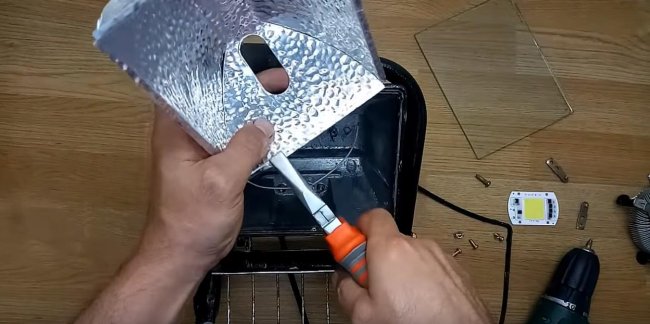

Отвинчиваю винт крепления рефлектора-отражателя. Снимаю его, он сделан из тонкого алюминия, очень легко гнется.
Переделка галогенного прожектора в светодиодный

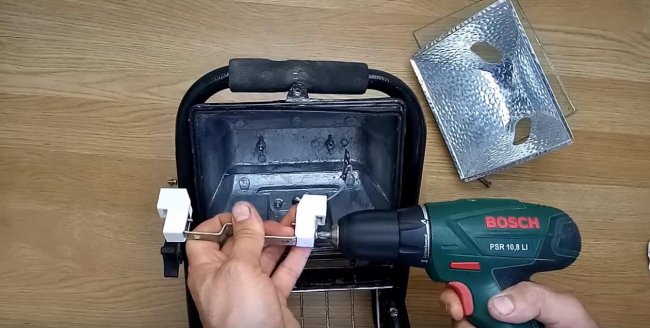

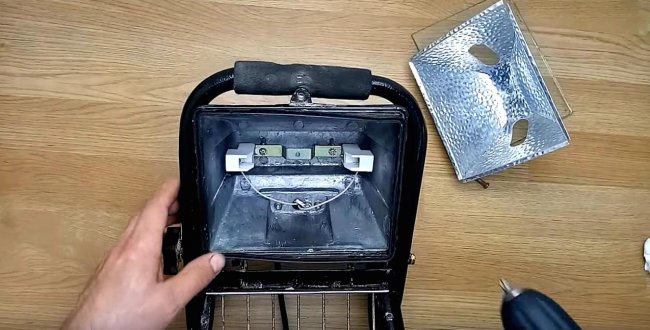

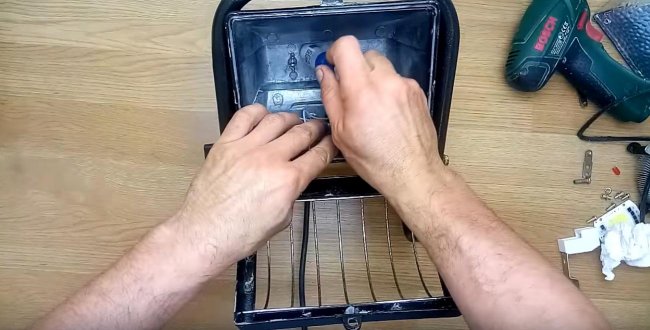

Затем отвинчиваю колодку крепления галогенной ламы. От колодки отсоединяю провода подачи сетевого напряжения.
Переделка галогенного прожектора в светодиодный

Переделка галогенного прожектора в светодиодный

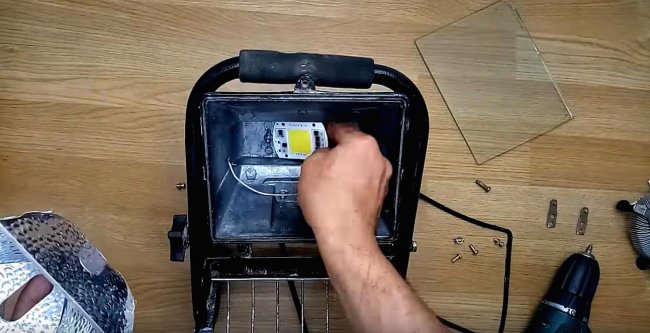

Я буду крепить светодиод на заднюю стенку – он прекрасно вписывается, а корпус прожектора будет выполнять роль радиатора (он сделан из дюрали), так как светодиод нельзя включать без какого-либо теплоотвода. Хотя в нем есть встроенная защита от перегрева, но не будем её испытывать.
Переделка галогенного прожектора в светодиодный

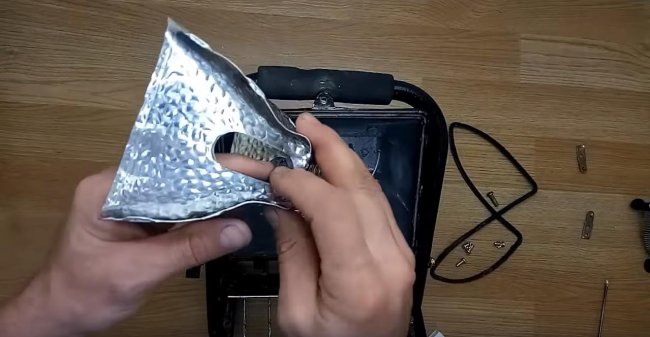

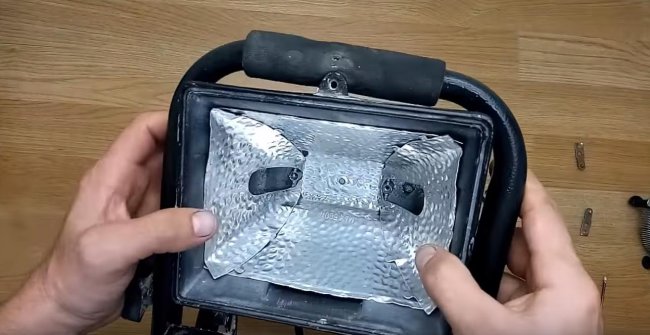

Я не буду делать вырез в рефлекторе, а прикручу все вместе с ним. Для этого необходимо, чтобы рефлектор сел вплотную на корпус задней стенки светильника. Поэтому формуем алюминиевый отражатель плоскогубцами. Периодически проверяем чтобы все сидело плотно и хорошо.
Переделка галогенная лампы в светодиодную

Переделка галогенного прожектора в светодиодный

Переделка галогенного прожектора в светодиодный

Переделка галогенного прожектора в светодиодный

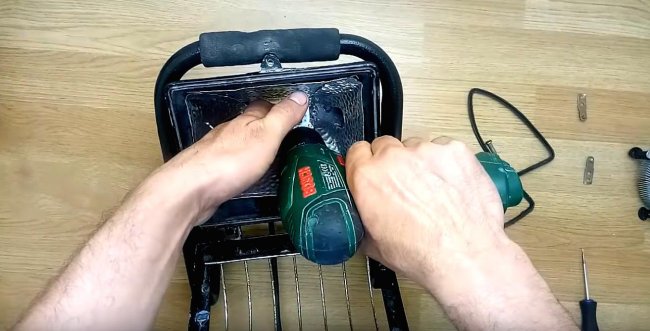

Если все хорошо сидит, берем шуруповерт с тонким сверлом по металлу и сверлим четыре отверстия для крепления светодиода прям по месту.
Переделка галогенного прожектора в светодиодный

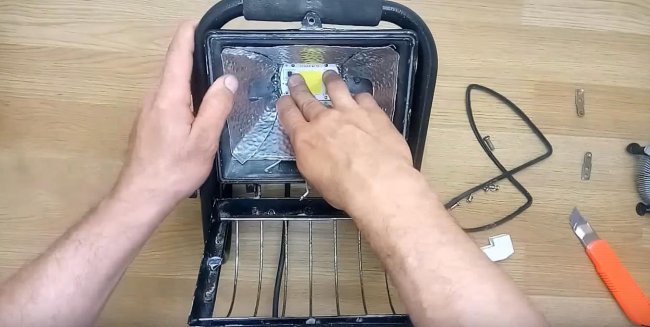

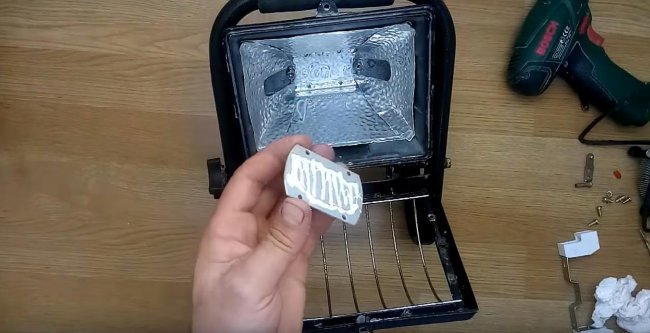

Затем возьмем термопроводную пасту и намажем четыре поверхности: заднюю стенку светильника, заднюю и переднюю части отражателя и посадочное место светодиодной матрицы.
Переделка галогенного прожектора в светодиодный

Переделка галогенная лампы в светодиодную

Переделка галогенного прожектора в светодиодный

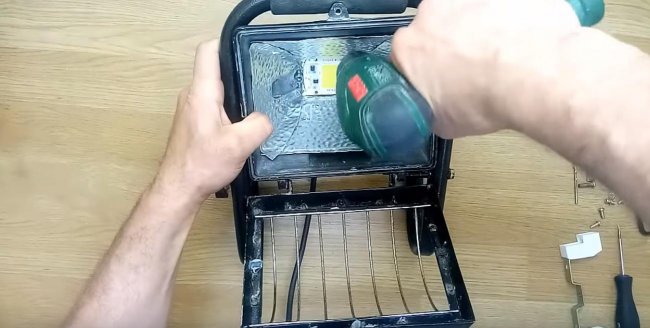

Соберем все вновь и зафиксируем саморезами. Можно также использовать винты с гайками, но я лично взял небольшие саморезы. Ничего страшного, если они немного будут торчать сзади – напильником я это исправлю чуть позже.
Переделка галогенного прожектора в светодиодный

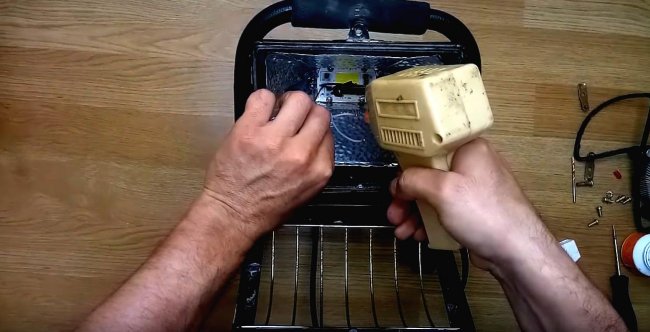

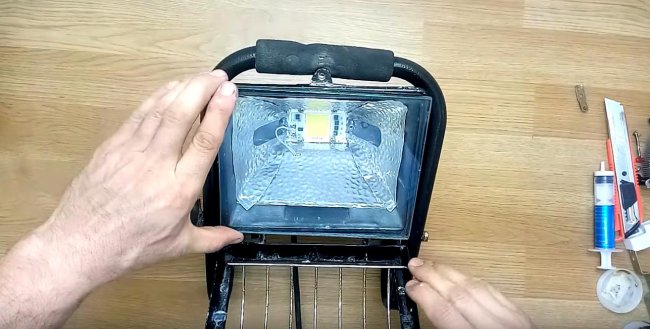

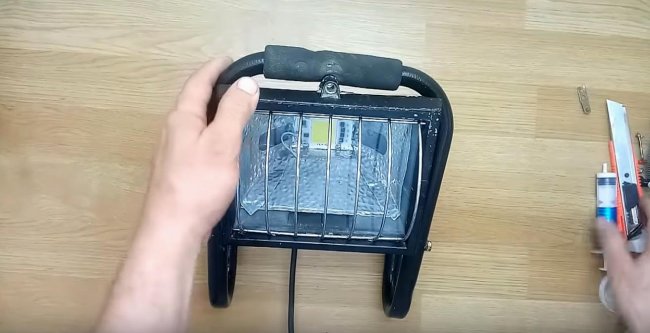

Все, на этом почти все готово. Осталось только подпаять сетевые провода к матрице, поставить уплотнительную резинку со стеклом и закрыть светильник.
Переделка галогенная лампы в светодиодную

Переделка галогенного прожектора в светодиодный

Переделка галогенного прожектора в светодиодный

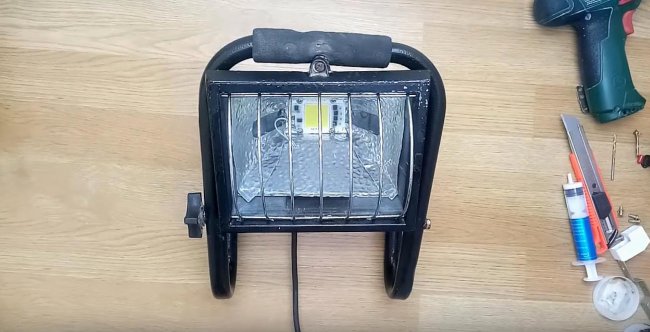

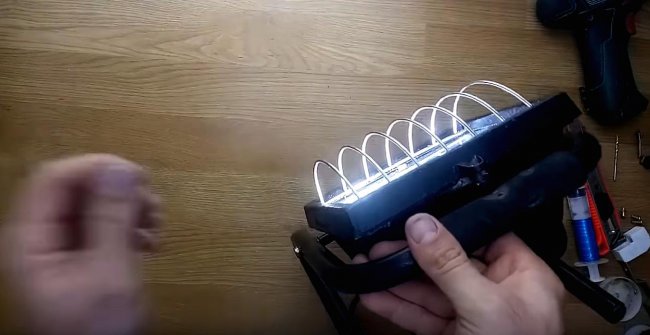

Все работает отлично. Мне кажется стал светить даже ярче чем было, но греется в разы меньше это точно.
Светодиодная матрица развязана по напряжению с посадочной площадкой, и сетевая фаза не перейдет на корпус. Но лучше не забывать подкрутить заземляющий провод к корпусу.

Я пользовался таким переделанным прожектором больше месяца. В принципе, недостатков нет, одни достоинства. Особенно экономия в рублях за электричество на лицо.
Переделка галогенного прожектора в светодиодный

Переделка галогенного прожектора в светодиодный

Смотрите видео процесса переделки галогенного прожектора в светодиодный


Прокомментировать
Вконтакте Одноклассники
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
4 минус один =
Комментарии (6)
  1. Владимир Анисимов
    #1 Владимир Анисимов Гости 9 ноября 2017 08:00
    3
    Не плохо, но возникает вопрос, на сколько хороша изоляция драйвера и светодиодов от подложки? Не секрет что далеко не везде есть отдельный провод заземления.
    1. Денис
      #2 Денис Гости 9 ноября 2017 12:42
      1
      Китайские светодиоды хорошо изолированы от подложки. Это видно даже не вооруженным взглядом - компоненты на плате.
      Даже если вы сомневаетесь, но никто не мешает вам взять тестер и замерить сопротивление между подложкой и сетевыми выводами на 220.
  2. Игорь
    #3 Игорь Гости 9 ноября 2017 14:12
    1
    Напряжённый тепловой режим - 4 постройки из пасты между радиатором и лампой, да ещё и отражатель.ЗАЧЕМ? Паста после нанесения размазывается возможно тонким слоем ,чтобы заполнить неровности поверхностей для более полного прилегания (для увеличения теплопередачи )- не более. Остатки должны выйти после протягивания крепежа. Прокладка так же должна быть идеально ровной, что вряд ли. Встречал на старой аппаратуре тонкие прокладки ( менее о.1 мм) под транзисторы из мягкого свинца - при затягивании крепежа свинец тёк и заполнял неровности. Можно рекомендовать только один слой пасты и сразу к радиатору . А так идея хороша. Кстати "взять тестер и замерить сопротивление между подложкой и сетевыми выводами на 220" - будет при напряжении 9 вольт, что некорректно, а нужно 250-300 вольт - здесь требуется меггер.
  3. zzz
    #4 zzz Гости 12 ноября 2017 14:13
    0
    для чего нужны манипуляции с отражателем и пастой?
  4. Вячеслав
    #5 Вячеслав Гости 27 апреля 2018 20:54
    0
    ага, а через 5 минут температура отражателя станет 90-110 градусов, мощность потребления упадет до 25-30 ватт, и срок службы светодиодной матрицы снизится раз в 5-10. Или матрицу максимум на 30 ватт, или дополнительный теплоотвод
  5. Гость Владимир
    #6 Гость Владимир Гости 20 января 2019 09:42
    1
    Согласен.Корпус не достаточен для охлаждения светодиода 50 ватт.
    А чтоб не городить огород проще там же на али купить светодиодную замену галогенной лампы.
