Решивший идти в ногу со временем, да и сэкономить в дальнейшем свои средства я решил сделать некое полезное новшество. А точнее переделать светильники с лампами дневного света в светильники с лампами светодиодными. Срок службы высок, экономия велика, а стоимость не намного дороже. Конечно, можно купить, но купить это поверьте дороговато, по сравнению со сделанной версией.

Переделка люминисцентной лампы в светодиодную своими руками

Начнем. Купил я для начала лампу дневного света мощностью 13 ватт (понадобиться 2 штуки) и длиной где-то с полметра.

Люминесцентный светильник

Далее купил светодиодную ленту. Не просто купил, а долго выбирал ещё, если быть точным. Светодиодных лент большое разнообразие на рынке радиоэлектронике: и цветные и белые, и мелкие и большие. Выбор свой останови на ленте с естественным светом (не холодным и не тёплым – чисто белый), мощностью 14 Вт на метр при питании 12 вольт.

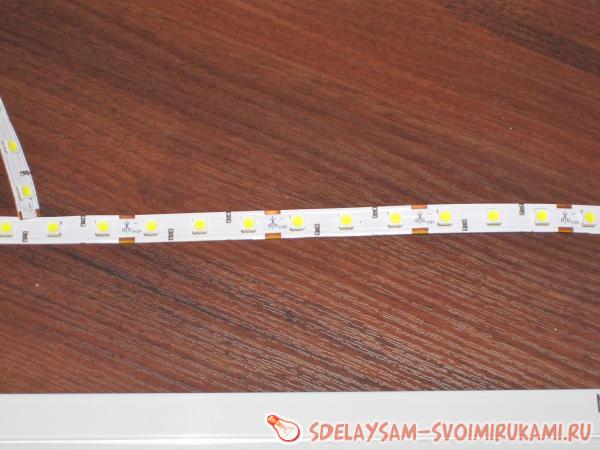

Светодиодная лента

Вот её схема:

Схема светодиодной ленты

Как видно из схемы светодиоды подключаются по 3 в группе. Эту схему я буду переделывать, чтобы подключить светодиодную ленту в 230 вольтам переменного напряжения без всяких дорогостоящих и не нужных преобразователей.

Разбираем светильник.

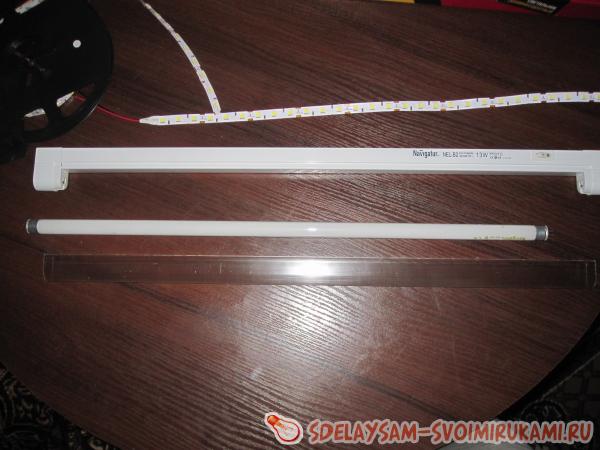

разобранный светильник
корпус светильника люминесцентного
преобразователь светильника

Видим внутри импульсный преобразователь для дневной лампы. Откладываем его недалеко – он нам ещё пригодиться.

Теперь нам необходимо произвести небольшие расчеты, чтобы подсчитать сколько групп светодиодом нам нужно для сети 230 вольт. 230 вольт после выпрямления превратиться в 250 В, а то и больше, есть такой эффект преобразования переменного напряжения в постоянное. Берем 250 вольт и делим на 12 В (так кА одна секция из трех светодиодов питается от 12 вольт), получаем 20,8333. Округляем всегда в большую сторону и берем в запас ещё секцию, и получаем 22, то есть 22 секции. В общем, будет светить 66 светодиодов. Схема подключения последовательная:

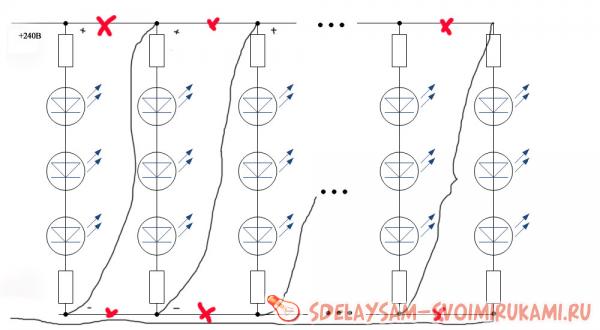

схема включения ленты

Я подключал так: вырезал ножницами кусочки и спаивал проволочкой, смотрите картинки.

переделка светодиодной ленты

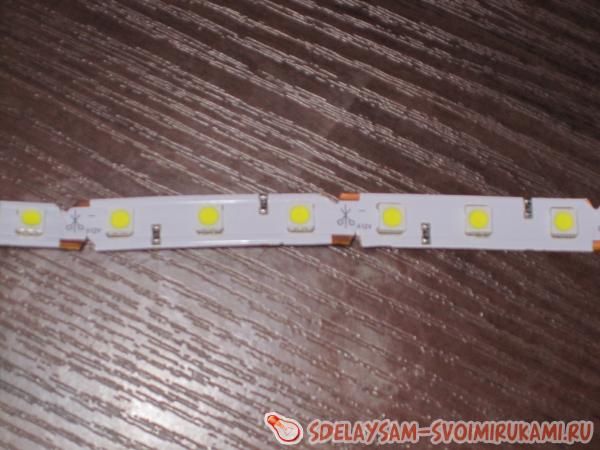

разрезы на ленте

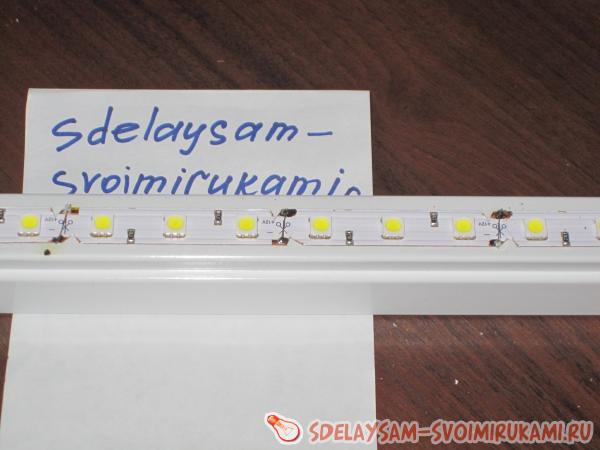

приклеенная светодиодная лента

Далее нам нужен выпрямитель постоянного тока, его я сделал из той же лампы. Достаем выдранный из лампы преобразователь и откусываем по конденсатор. Диоды с конденсатором находятся отдельно, так что нужно просто отломить плату в соответствующем месте, паять практически не придется, за исключением только провода.

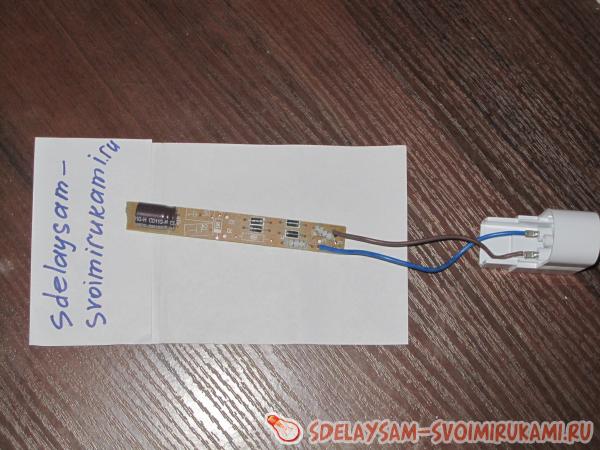

выпрямитель переменного тока в постоянный

Вот схема, если кому-то невдомек, о чем идет речь.

схема выпрямителя

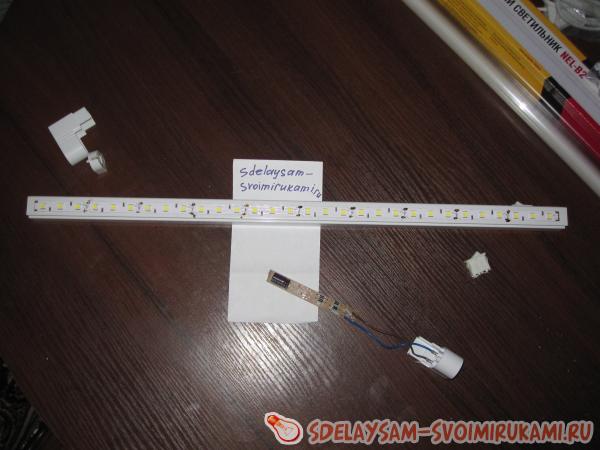

Светодиодная лампа дневного света
последовательно соединенная светодиодная лента (из 22 секций) у меня получилась в длину около метра. Естественно в один светильник это количество светодиодов заключить сложно – очень узкий, да и не нужно. Поэтому я купил два светильника, соединил последовательно, в каждый наклеил светодиодную ленту в один ряд. Лента самоклеющая с клеевым слоем, но советую дополнительно промазать суперклеем. Склеил, собрал, подключил.

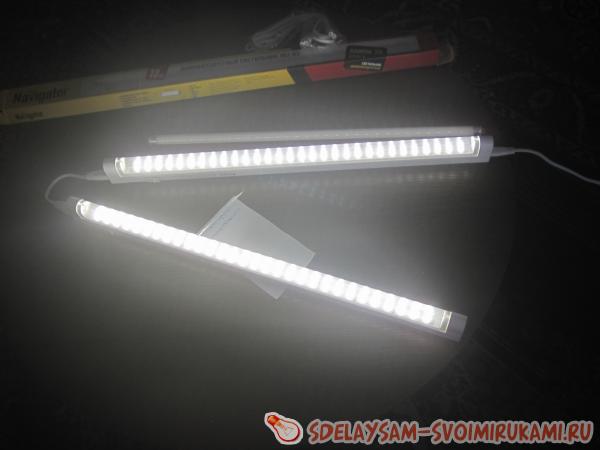

светодиодный светильник в работе
светодиодный светильник

О минусах ничего сказать не могу, а вот о плюсах: Светит раза в полтора лучше чем ранее стоявшая лампа на 13 ватт. Две лампы дневного света потребляли 26 ватт, а тут две потребляют менее 10 Ватт. Долговечность, надежность.

Самый большой плюс, на мой взгляд, это направленность свечения: в бок практически не светят и не слепят, а вот стол освещают отлично.

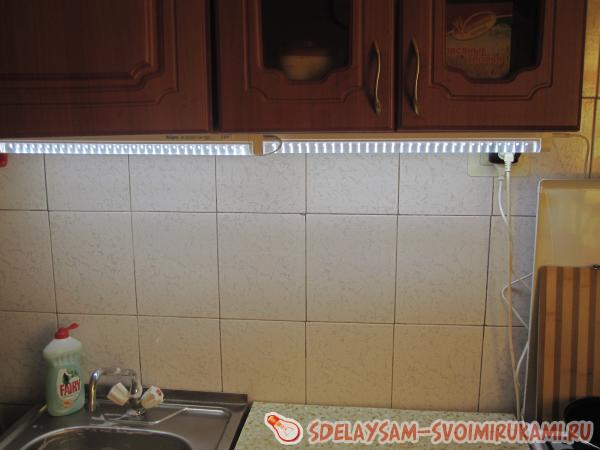

светодиодный светильник на кухне

Идете в ногу со временем друзья! Всего доброго!
