Наверняка для многих не секрет, что презентация своих работ, да и еще в 3D это залог успеха. Самым простым решением в данном вопросе, является поворотный презентационный стол. На нем можно прокручивать работы Нецке, а можно применять в кондитерском производстве, как вспомогательное устройство при нанесении крема.
Мне же нужен данный стол, для показа своих самоделок.
Поворотный стол

А сделать его очень просто.
Для конструкции нам понадобится:
  • - моторчик от микроволновки;
  • - выключатель;
  • - сетевой провод;
  • - ДСП или фанера;
  • - саморезы;
  • - уголок.

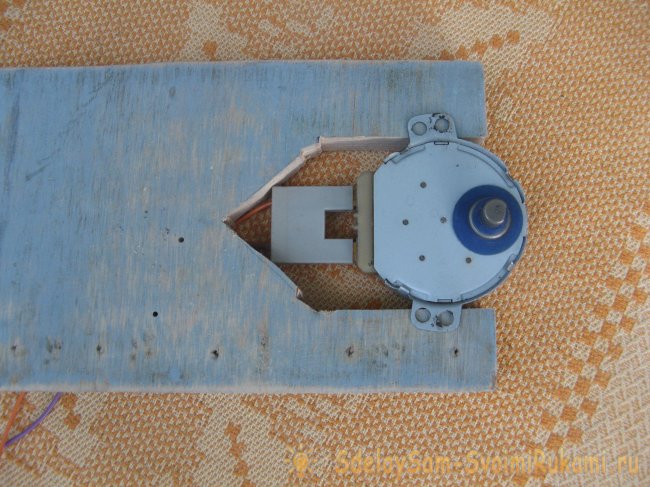

Для начала в основании выпиливаем вырез под моторчик. Я решил оставить родной разъем и выпилил еще чуть-чуть.
Размеры основания 250*100 мм. Фанера толщиной 18 мм.
Поворотный стол

Блин стола диаметром 230 мм.

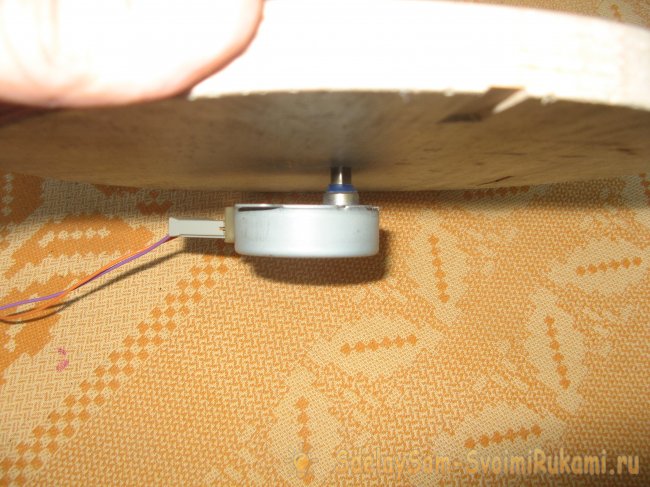

В центре сверлим отверстие под моторчик, так, чтоб ось входила плотно в блин стола.
Поворотный стол

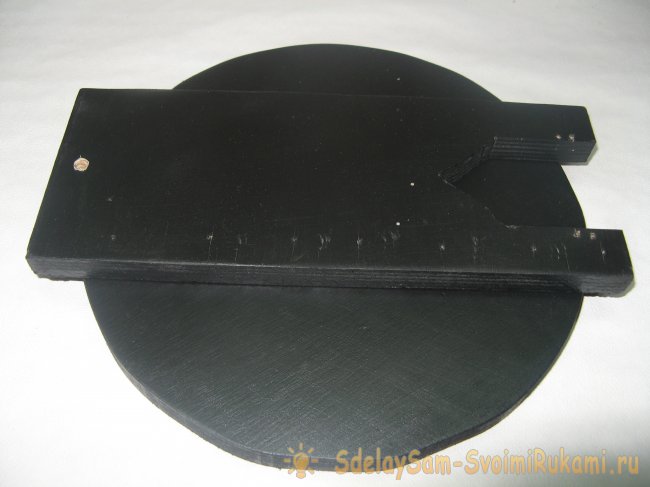

Фанера у меня имеет потертости, так как бу. Сначала я думал ее пройтись наждачной бумагой, что и сделал, но потом решил покрасить в черный цвет. Когда все высохло, я просверлил отверстие под провода.
Поворотный стол

Далее.

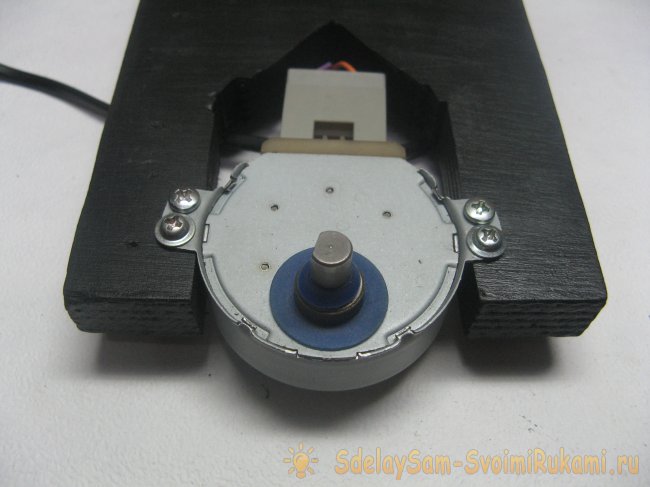

Размечаем место под моторчик. Просверливаем отверстие в половину тоньше саморезов, чтоб фанера не раскололась. Прикручиваем моторчик.
Поворотный стол

Теперь займемся установкой выключателя.

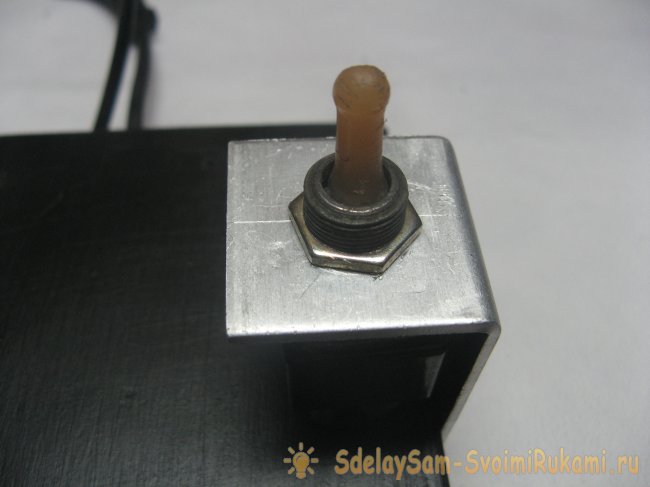

В роли последнего у меня тумблер ТП 1-2. Что было, то и применим. Устанавливал его на алюминиевый уголок. Отверстие в уголке уже было, но до нужного допилил надфилем.
Запускаем провода в предварительно сделанное отверстие и подключаем к тумблеру.
Уголок прикручиваем на саморезы. Уголок применим любой под Ваш выключатель.
Поворотный стол

По моторчику. У меня он на 220 вольт Если микроволновки в которых установлены моторы на 21 вольт(мне такие попадались). В данном случае нужен трансформатор или можно питать от платы микроволновки. В последнем случае, конструкция становится больших габаритов.
Хоть скорость мотора всего около 3-х оборотов в минуту, я решил прикрутить ножки.
Чтоб наверняка исключить ползание столика по поверхности.

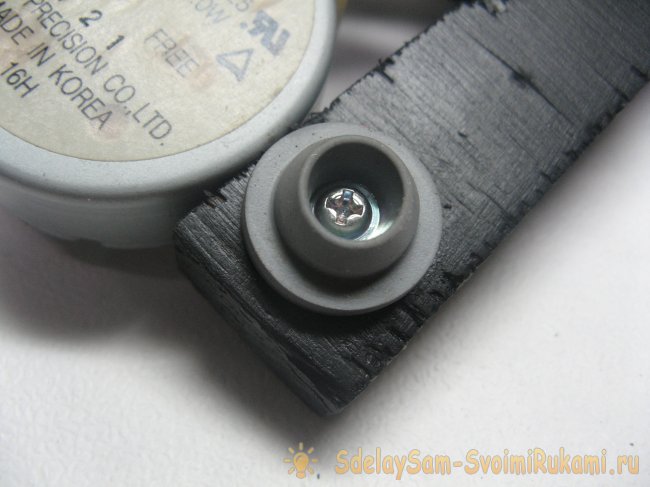

В роли ножек, резиновые пробки от лекарства.
Поворотный стол

Готовая конструкция выгладит достойно. Была идея покрасить блин в белый цвет, но краска была только на водной основе и не подходила по назначению.
Поворотный стол

ВНИМАНИЕ! Устройство питается от бытовой сети. Примите меры по изоляции проводов в месте подключения к выключателю.
Спасибо за внимание!

Смотрите видео:



Конструкцию разработал Mastyrkin.
