» » Экстрактор для паяния своими руками
При работе с паяльником выделяется много различных соединений парящих в воздухе, естественно не благоприятно сказывающихся на здоровье человека. Большинство радио любителей работают в закрытых помещениях и зачастую буквально дышат этими вредными соединениями. Чтобы существенно уменьшить содержание вредных веществ я предлагаю сделать простой  Экстрактор для паяния.

Вот к примеру промышленный вариант:
Стоит он довольно прилично.
В прицепе ничего сложного. Вентилятор и фильтр в герметичном корпусе. А где взять фильтр ? - спросите Вы. Фильтр угольный можно купить в магазине, либо фильтр для экстрактора, либо фильтр для домашней вытяжки.

При создании Вашего экстрактора будет лучше, если будет соблюдаться данное условие :


То есть площадь фильтра должна быть больше площади вентилятора раза 2-3. Тогда вентилятор и фильтр будет наиболее эффективно работать!

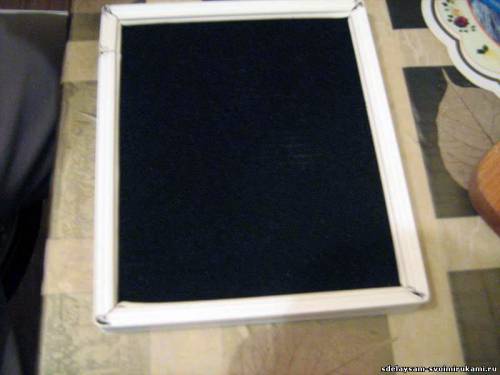

Я купил фильтр для домашней вытяжки и обрезал до нужных мне размеров:


Ну а корпус можно сделать из чего угодно: коробка из под сока, пластиковая бутылка, коробка из под обуви, на конец из мыльницы.


Кстати о мыльнице, вот похожий вариант МИНИ ЭКСТРАКТОРА сделанного из железной коробочки:


Рабочий элемент в экстракторе - маленький вентилятор от ПК. Для него собрана небольшая схеме - стабилизатор:


Две батарейки типа "крона" = 18 вольт.


Фильтрующий элемент, вентилятор, решетки. Всё приклеивается горячим клеем или любым другим, который будет держать. Угольный фильтр для сего экстрактора можно взять из противогаза или респиратора.


Проверка в работе:


Видео инструкция:


Но не забывайте: чем больше экстрактор, тем больше он фильтрует. Следовательно делать мини экстрактор не совсем практично!
