Простой фильтр низких частот своими руками

Доброго времени суток, уважаемые читатели! Сегодня речь пойдёт о сборке простого фильтра низких частот. Но несмотря на свою простоту, по качеству фильтр не уступает магазинным аналогам. Итак, приступим!

Основные характеристики фильтра


  • Частота среза 300 Гц, более высокие частоты отсекаются;
  • Питающее напряжение 9-30 Вольт;
  • Потребляет фильтр 7 мА.

Схема


Схема фильтра представлена на следующем рисунке:
Простой фильтр низких частот своими руками

Список деталей:
  • DD1 - BA4558;
  • VD1 - Д814Б;
  • C1, C2 - 10 мкФ;
  • С3 - 0,033 мкФ;
  • С4 - 220 нф;
  • С5 - 100 нф;
  • С6 - 100 мкФ;
  • С7 - 10 мкФ;
  • С8 - 100 нф;
  • R1, R2 - 15 кОм;
  • R3, R4 - 100 кОм;
  • R5 - 47 кОм;
  • R6, R7 - 10 кОм;
  • R8 - 1 кОм;
  • R9 - 100 кОм - переменный;
  • R10 - 100 кОм;
  • R11 - 2 кОм.

Изготовление фильтра низких частот


На резисторе R11, конденсаторе C6 и стабилитроне VD1 собран блок стабилизации напряжения.
Простой фильтр низких частот своими руками

Если напряжение питания меньше 15 Вольт, то R11 следует исключить.

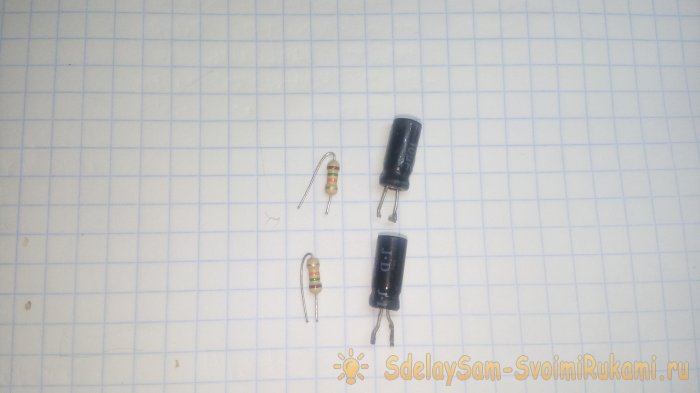

На компонентах R1, R2, С1, С2 собран сумматор входных сигналов.
Простой фильтр низких частот своими руками

Его можно исключить, если на вход подаётся моносигнал. Источник сигнала при этом следует подключать напрямую ко второму контакту микросхемы.
DD1.1 усиливает входной сигнал, а на DD1.2 собран непосредственно сам фильтр.
Простой фильтр низких частот своими руками

Конденсатор С7 фильтрует выходной сигнал, на R9, R10, С8 реализован регулятор звука, его также можно исключить и снимать сигнал с минусовой ножки С7.
Со схемой разобрались, теперь давайте перейдём к изготовлению печатной платы. Для этого нам понадобится стеклотекстолит размерами 2х4 см.
Файл платы фильтра низких частот:
plata.zip [25,04 Kb] (cкачиваний: 227)

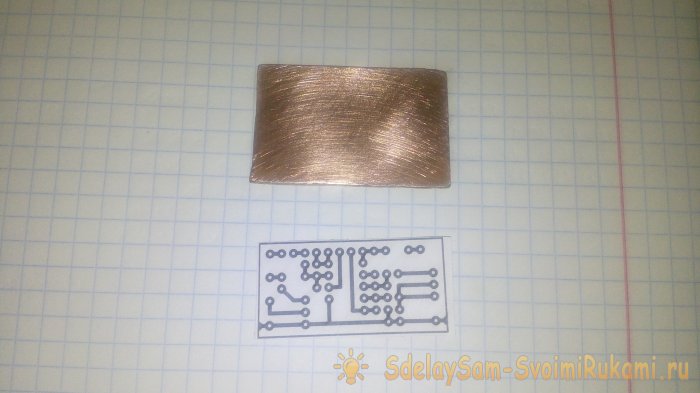

Простой фильтр низких частот своими руками

Шлифуем до блеска мелкозернистой наждачной бумагой, обезжириваем поверхность спиртом. Распечатываем этот рисунок, переносим на текстолит методом ЛУТ.

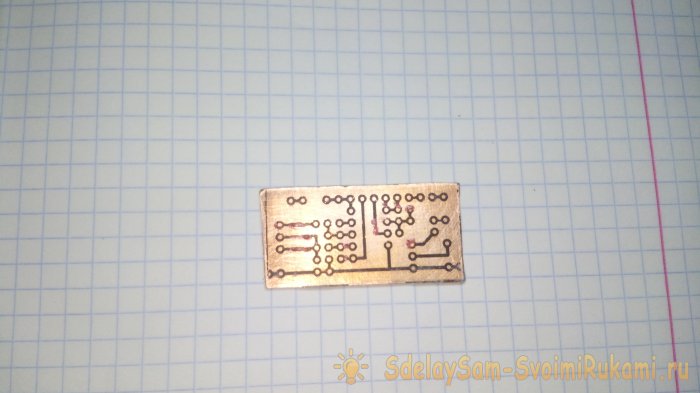

Простой фильтр низких частот своими руками

Простой фильтр низких частот своими руками

При необходимости дорисовываем дорожки лаком.
Теперь следует приготовить раствор для травления: растворяем 1 часть лимонной кислоты в трёх частях перекиси водорода (пропорция 1:3 соответственно). Добавляем в раствор щепотку соли, она - катализатор и в процессе травления не участвует.

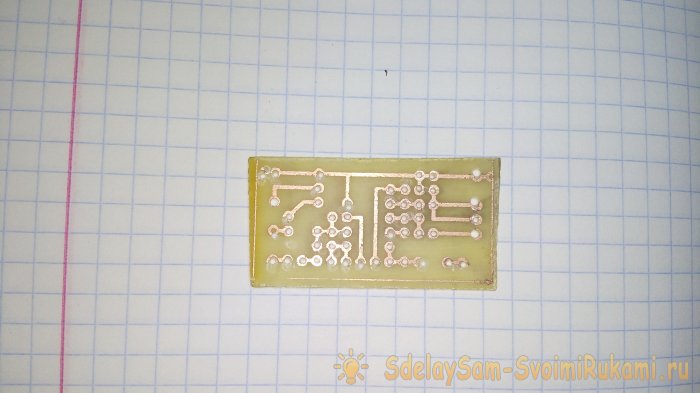

В приготовленный раствор погружаем плату. Ждём растворения лишней меди с её поверхности. По окончании процесса травления достаём нашу плату, промываем проточной водой и снимаем тонер ацетоном.
Простой фильтр низких частот своими руками

Компоненты впаивайте, ориентируясь на это фото:
Простой фильтр низких частот своими руками

В первой версии рисунка я не сделал отверстие под R4, поэтому припаял его снизу, в документе для скачивания этот недостаток устранён.
На обратной стороне платы необходимо припаять перемычку:
Простой фильтр низких частот своими руками

Собранная схема заработала при первом же включении и в настройке не нуждается. Если звук на выходе отсутствует, покрутите переменный резистор и проверьте все соединения на плате.
На этом моя статья подходит к концу. Всем удачи в повторении!

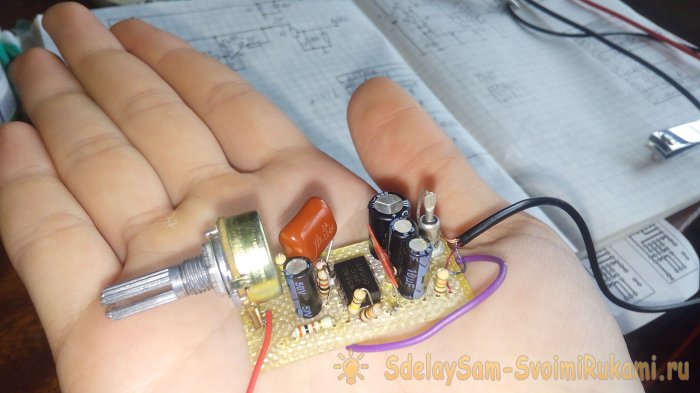

Несколько фото готового изделия:
Простой фильтр низких частот своими руками

Простой фильтр низких частот своими руками

Простой фильтр низких частот своими руками

Простой фильтр низких частот своими руками
