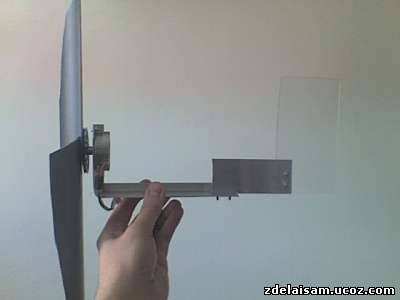

Это нехитрое устройство может пригодится Вам на рыбалке, в походе и т.п. местах. С помощью него можно зарядить мобильный телефон, мр3 плеер, фонарь и т.д. лёгкий, компактный ветрогенератор станет Вашим помощником . . .


Нам понадобятся:
- Старый сканер;
- Выпрямляющие диоды (в проекте использовано 8 диодов 1N4007);
- Конденсатор 1000 мкФ;
- LM7805;
- Труба ПВХ;

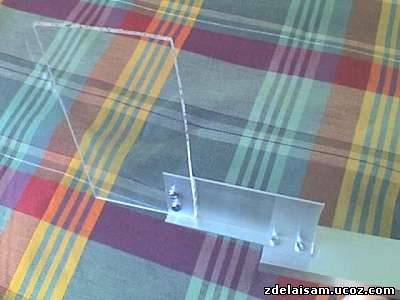

- Пластиковые детали (см. ниже);
- Алюминиевые пластины (можно использовать любые другие).

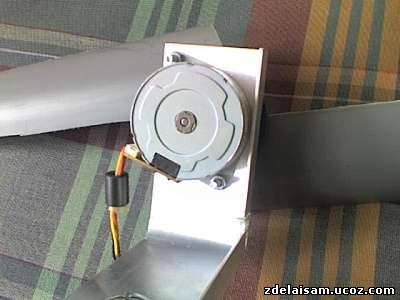

Помимо пластиковой трубы и электронных компонентов, нам нужен шаговый двигатель, именно он нам и понадобится из старого сканера. На фото показан четырехфазный шаговый двигатель.
Шаговый двигатель можно достать не только из сканера, а например из старого дисковода магнитных дисков.

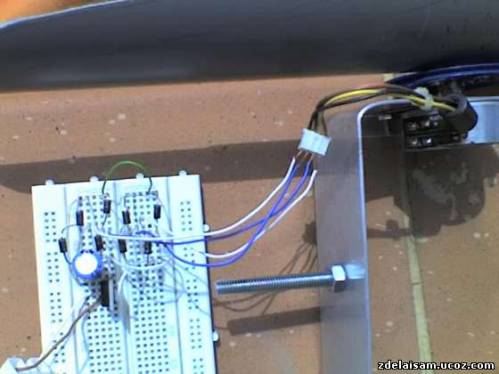

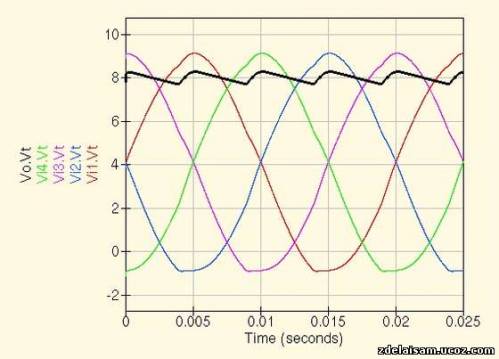

Теперь, когда у нас есть все необходимые компоненты можно приступить к сборке выпрямителя. Для каждой фазы нам понадобится 2 диода, т.е. всего 8 диодов. Выходное напряжение будет стабилизировано с помощью конденсатора емкостью в 1000мкФ и регулятора напряжения LM7805. Этот генератор может свободно вырабатывать напряжение более 5 вольт, однако в рамках этого проекта, для зарядки мобильных устройств, было достаточно 5 вольт.

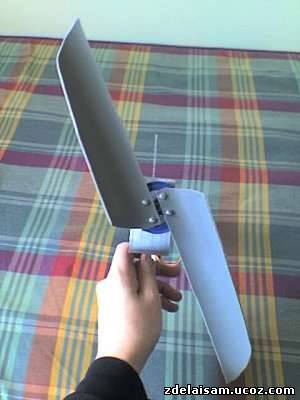

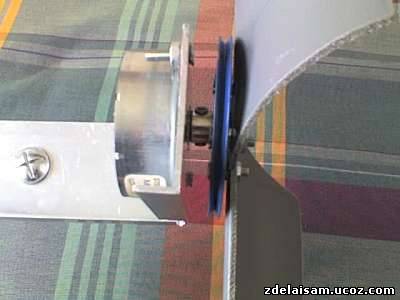

Собираем лопасти.




Всё !

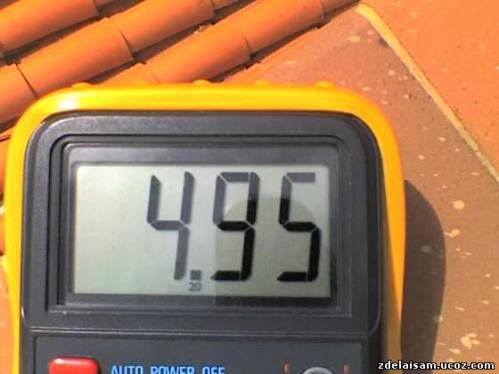

Теперь можно опробовать устройство, как видно на фотографии - устройство стабильно генерирует напряжение 4.95 В. Теперь вы можете бесплатно заряжать МР3 плеер или телефон !



Если Вам понравилась статья про ветрогенератор, то я предлагаю Вам посмотреть пару роликов для размышления.





Прокомментировать
Вконтакте Одноклассники facebook
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Комментарии (7)
  1. UncleSAM
    #1 UncleSAM Гости 20 мая 2010 19:21
    0
    Интересная тема, у меня на даче куча старых принтеров, щас разбираю их на медь, много всяких моторчиков, может сделаю какой-нибудь ветрогенератор
  2. Artemka
    #2 Artemka Гости 3 июня 2010 22:14
    0
    я это чудо сделал сам-эти лопасти просто дефицит-пришлось разрезанные наст теннисные мячики приклеивать к линейке-которая играет основание ротора wink
  3. Максим
    #3 Максим Гости 22 июня 2013 21:17
    0
    Респект!!!
  4. Максим
    #4 Максим Гости 23 июня 2013 03:00
    0
    на моем шаговом двигателе 6 выходов что делать
  5. Владимир
    #5 Владимир Гости 15 октября 2013 13:56
    0
    А как прикрепить лопасти, а куда подсоединить провода чтобы они не перетерлись и не перекручивались?
  6. swapper
    #6 swapper Гости 16 апреля 2015 13:07
    0
    Какой ток дает такой генератор?
  7. Roman
    #7 Roman Гости 29 мая 2015 14:25
    0
    А как к этому агрегату примастырить,допустим ,парочку 3v аккумуляторов с BIOS,чтоб они заряжались,а с них уже велась подзарядка телефона?Если можно,то подробнее,а то не силен в этом.
