Главная » Электроника » Фотореле своими руками для уличного освещения

Лучшим решением для управления светильниками является фотореле. Оно регулирует работу осветительных устройств и экономит электроэнергию. И в этом мастер-классе я покажу как собрать фотореле не хуже заводского.

Фотореле, если кратко, это прибор, реагирующий на изменение освещения. Если его подключить к освещению, то можно контролировать включение и отключение ламп. Чаще всего в фотореле применяют фоторезистор. При дневном освещении его сопротивление падает, реле разомкнуто, и лампа не горит. При наступлении сумерек фоторезистор увеличивает сопротивление и (в зависимости от настройки, которая совершается подстроечным резистором) реле замыкается, тем самым включая лампу.

Создание фотореле:

Фотореле делалось по этой схеме:

На плате я решил разместить лишь стабилизатор напряжения 7805 (его использование не обязательно, да и можно заменить на другие 78xx) и сам датчик, который включает в себя микросхему lm358 (операционный усилитель в режиме компаратора), фоторезистор, подстроечный резистор и обвязку для них. Блок питания и реле с транзистором я спаял отдельно навесным монтажом. В конце статьи будет архив с платой и схемой.

Плата изготавливалась методам ЛУТ. А вытравливалась в растворе перекиси с лимонной кислотой и солью.

После чего были запаяны элементы.

Фоторезистор был вынесен на проводах в кембриках, а сам датчик помещён в такого рода крепление для проводов (смотреть фото), название крепления не знаю.

Блок питания выполнен на корпусном трансформаторе с выходным напряжение 11 Вольт, диодном мосте в корпусе и конденсаторе.

В Леруа купил распределительную коробку. На дне были стойки, которые мешали креплению элементов. Поэтому я взял кусок гетинакса и закрепил его ко дну коробки.

Плату с датчиком закрепил на одном винте, а блок питания с реле закрепил на стяжках. Для удобного подключения питания и управляемой нагрузки я купил разъёмы Wago.

Об устройстве:

В данном фотореле используется гистерезис, что позволяет избавиться от мерцания лампы во время восхода и заката. Конденсатор на плате служит защитой от ложных срабатываний, то есть задаёт время задержки включения или отключения лампы. Его емкость может быть любой.

На плату можно подавать напряжение от 7 до 20 Вольт.

Реле в данной схеме можно заменить на симистор, что будет долговечнее и практичнее.

Монтаж фотореле:

  • Датчик (фоторезистор) нужно установить так, чтобы на него попадал дневной свет.
  • Любые другие искусственные источники света должны находиться как можно дальше от датчика, дабы избежать ложных срабатываний.

Смотрите видео

На видео представлена работа устройства, где я показал, как работа задержка включения и отключения.

Архив с печаткой и схемой:
fotorele.zip [26.84 Kb] (cкачиваний: 56)
Датчик освещённости своими руками - https://sdelaysam-svoimirukami.ru/4299-datchik-osveschennosti.html
Прокомментировать
Вконтакте Одноклассники facebook
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
4 минус один =
Комментарии (3)
  1. Сергей K
    #1 Сергей K Посетители 20 октября 2021 11:11
    1
    Излишне усложненная схема, ну зачем там трансформатор и тем более реле? Для долговечности лучше семистор, да еще запитать прямо от сетевого напряжения. И габарит значительно уменьшится и цена будет адекватной
  2. Сергей K
    #2 Сергей K Посетители 20 октября 2021 22:15
    2

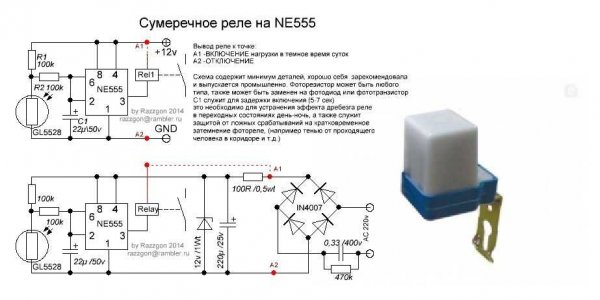

    Вот например схемка
  3. Сергей K
    #3 Сергей K Посетители 20 октября 2021 22:34
    2

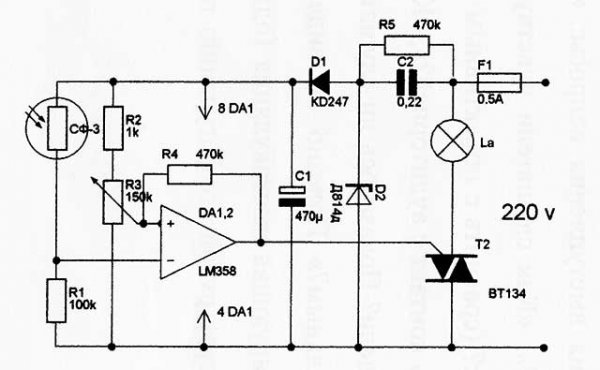

    А вот на таком же операционнике
