Как сделать мощный оловоотсос из компрессора холодильника

При ремонте плат возникает необходимость выпаивать компоненты. Для этого требуется удалять расплавленный припой на каждой отдельной ножке. Быстрее и удобней всего это делать оловоотсосом. Такое устройство можно собрать на базе компрессора от холодильника и электромагнитного клапана для ГБО.

Материалы:

  • компрессор от холодильника;
  • газовый электромагнитный клапан от ГБО (или вакуумный электромагнитный клапан с АлиЭкспресс - http://alii.pub/5obe4k)
    Как сделать мощный оловоотсос из компрессора холодильника
  • стальная пластина;
  • наружная распаечная коробка;
  • хомут;
  • мебельные опоры – 4 шт.;
  • выключатель;
  • блок питания 12В;
  • реле 10А 12В ZF900045 или аналог;
  • прижимная кнопка;
  • оловоотсос;
  • провода;
  • шприц;
  • ПВХ шланг.
Как сделать мощный оловоотсос из компрессора холодильника

Процесс изготовления оловоотсоса из компрессора холодильника

Как сделать мощный оловоотсос из компрессора холодильника

Необходимо закрепить на корпус компрессора от холодильника монтажную пластину. На нее нужно будет прикрепить электромагнитный клапан и распаечную коробку. Для этого заранее просверливаются монтажные отверстия.

Как сделать мощный оловоотсос из компрессора холодильника
Как сделать мощный оловоотсос из компрессора холодильника
Как сделать мощный оловоотсос из компрессора холодильника

Пластина приваривается к компрессору Важно не прожечь сваркой его корпус.

Как сделать мощный оловоотсос из компрессора холодильника
Как сделать мощный оловоотсос из компрессора холодильника
Как сделать мощный оловоотсос из компрессора холодильника

На компрессор ставятся мебельные опоры на мягких резинках.

Как сделать мощный оловоотсос из компрессора холодильника

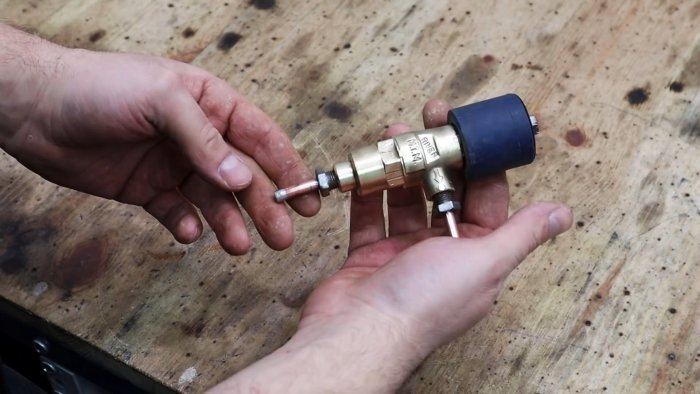

Далее устанавливается на хомут электромагнитный клапан и прикручивается распаечная коробка.

Как сделать мощный оловоотсос из компрессора холодильника

В коробку нужно завести провода от компрессора и электромагнитного клапана. Затем в нее помещается блок питания на 12В.

Как сделать мощный оловоотсос из компрессора холодильника

Его подключение к клапану выполняется через реле.

Как сделать мощный оловоотсос из компрессора холодильника
Как сделать мощный оловоотсос из компрессора холодильника
Как сделать мощный оловоотсос из компрессора холодильника

Также нужно проложить длинный провод, чтобы вынести прижимную кнопку к самому оловоотсосу. В крышку коробки врезается выключатель для запуска компрессора от сети. После размещения проводов она закрывается.

Далее нужно спаять выпускную трубку клапана с забором воздуха компрессора. На клапан устанавливается шланг, который будет подключен к оловоотсосу.

Как сделать мощный оловоотсос из компрессора холодильника
Как сделать мощный оловоотсос из компрессора холодильника

Оловоотсос делается на базе самого дешевого покупного. От него нужен только корпус с носиком. Далее требуется подобрать шприц, в который можно плотно вставить оловоотсос. В шприц помещается бумажная салфетка. Она послужит фильтром для сборки олова.

Как сделать мощный оловоотсос из компрессора холодильника
Как сделать мощный оловоотсос из компрессора холодильника
Как сделать мощный оловоотсос из компрессора холодильника
Как сделать мощный оловоотсос из компрессора холодильника

Корпус оловоотсоса вставляется в шприц с фильтром. К нему приматывается кнопка, а на носик устанавливается трубка. Последняя связывается с проводом, чтобы они не болтались.

Как сделать мощный оловоотсос из компрессора холодильника

Чтобы воспользоваться устройством, нужно запустить компрессор выключателем на распаечной коробке. Затем носик устройства подносится к расплавленному припою и нажимается кнопка на ручке. После работы можно вынуть корпус со шприца и сменить салфетку.

Как сделать мощный оловоотсос из компрессора холодильника
Как сделать мощный оловоотсос из компрессора холодильника

Смотрите видео
