Тестер полярности из ручки

Несмотря на обилие измерительной аппаратуры, я всегда использую простейший самодельный тестер, сделанный из шариковой ручки. Он позволяет мгновенно узнать полярность у блока, батареи, источника и тп. Не требует питания и всегда готов к работе. Автоэлектрикам тоже пригодится нужная вещь в хозяйстве.

Тем кто увлекается логикой при построении схем на Ардуино данный прибор пригодится и будет крайне удобен для отслеживания состояний на плате.

Тестер полярности из ручки

Необходимые материалы:

  • Прозрачная шариковая ручка.

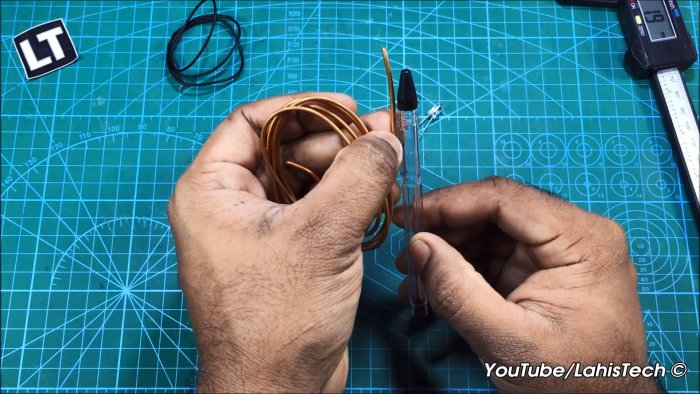

  • Кусок медной проволоки 2 мм.
  • Резистор 1 кОм - 3 шт - http://ali.pub/5h6ouv
  • Красный и зеленый светодиоды - http://alii.pub/5lag4f
  • Зажим «крокодил» - http://alii.pub/5mfeqh
  • Провода многожильные.

Изготовление простого тестера полярности из ручки

Ручку разбираем и вынимаем пасту.
Тестер полярности из ручки

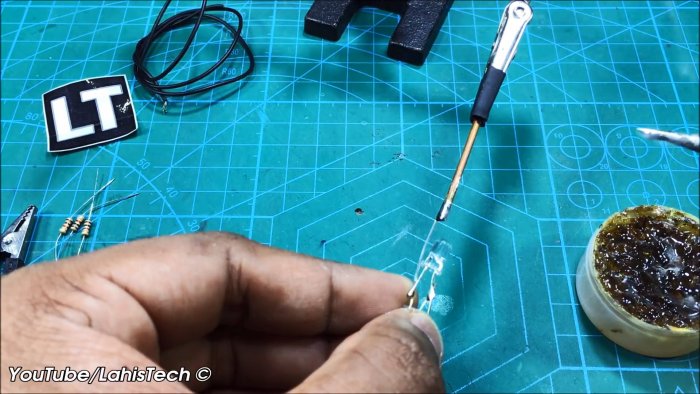

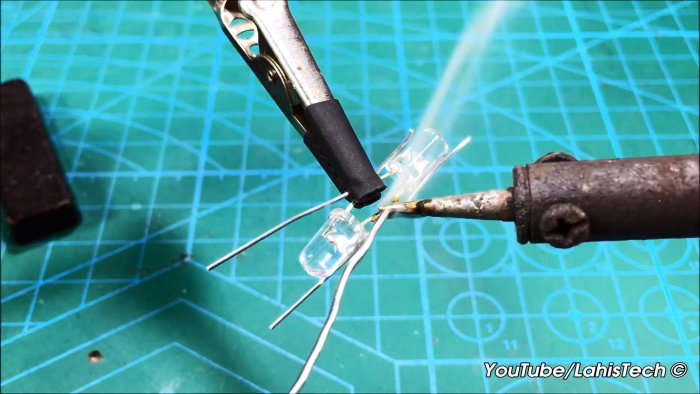

Из куска медной проволоки необходимо изготовить щуп. Для этого он с одной стороны затачивается с другой лудится. Светодиоды спаиваются между собой встречно-параллельно.
Тестер полярности из ручки

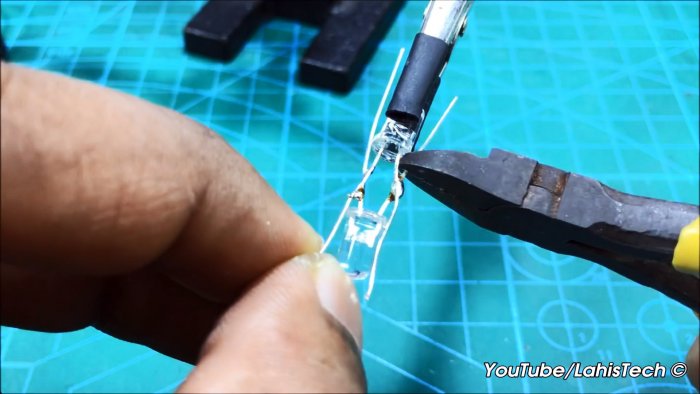

По одному контакту откусываем кусачками.
Тестер полярности из ручки

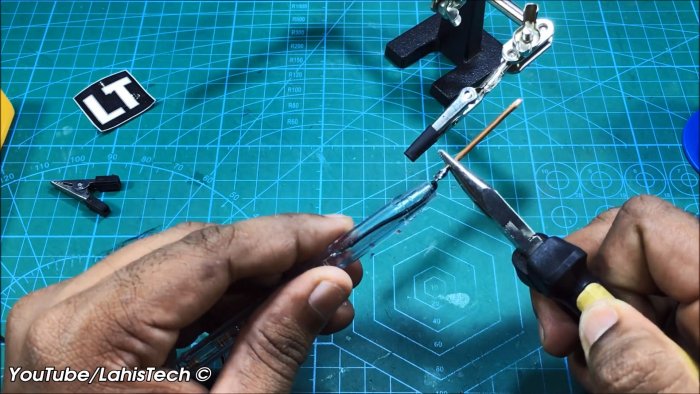

Припаиваем щуп.
Тестер полярности из ручки

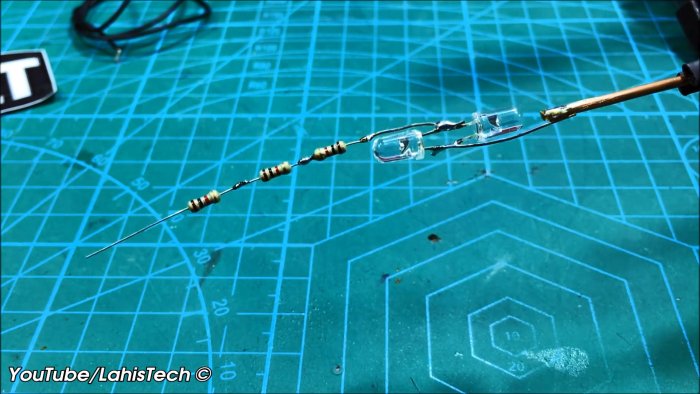

Припаиваем линейку резисторов включенных последовательно.
Тестер полярности из ручки

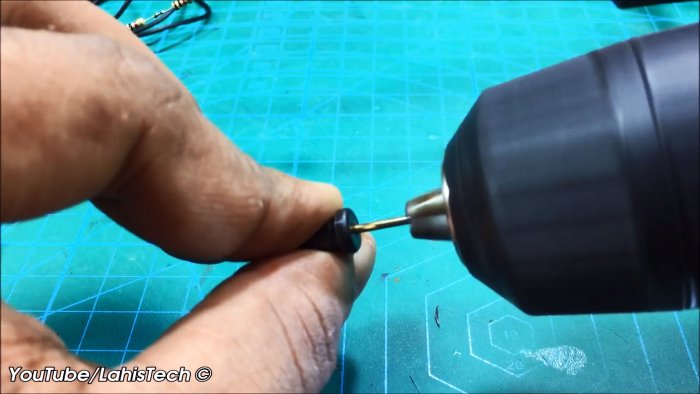

В колпачке ручки сверлим отверстие под провод.
Тестер полярности из ручки

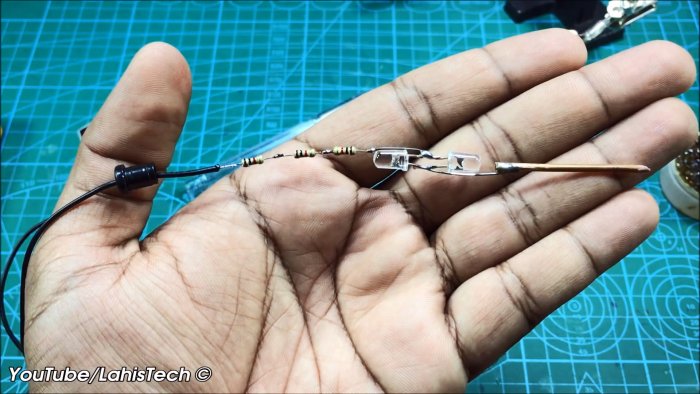

Заводим провод в колпачок и припаиваем к резисторам.
Тестер полярности из ручки
Устанавливаем схему в ручку. Образовался один ньюанс: светодиоды не влезали дальне середины корпуса. Пришлось отпаять щуп и припаять удлиняющий провод.
Тестер полярности из ручки
Припаиваем щуп заново. Колпачком фиксируем.
Тестер полярности из ручки

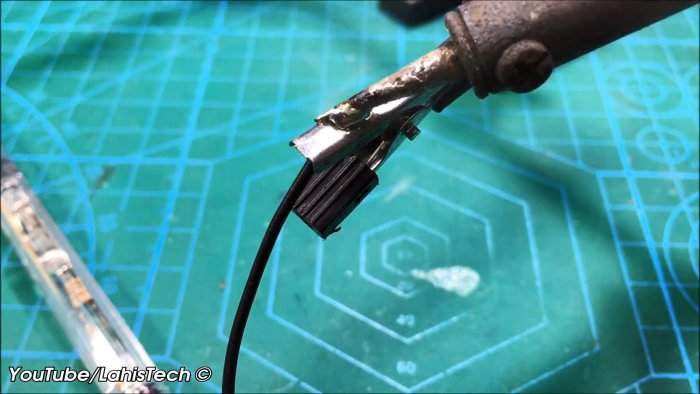

На вротой конец провода припаиваем зажим «крокодил».
Тестер полярности из ручки

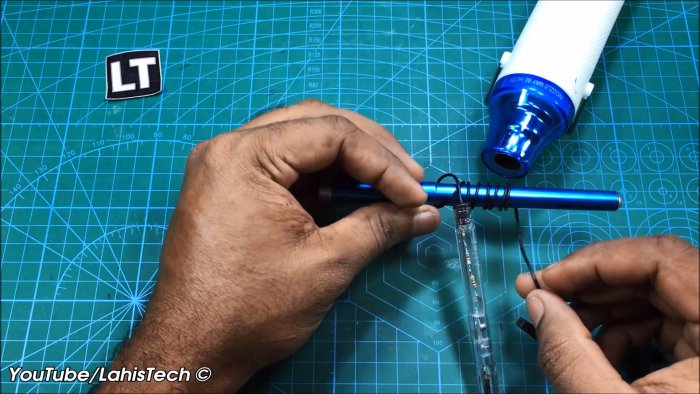

Чтобы придать мобильность тестеру, провод сделаем спиральным. Для этого наматываем его на диаметр побольше и обдуваем феном для фиксации формы.
Тестер полярности из ручки

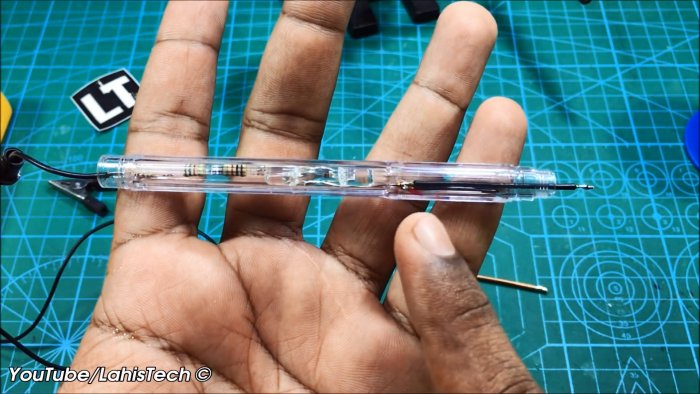

Тестер готов!
Тестер полярности из ручки

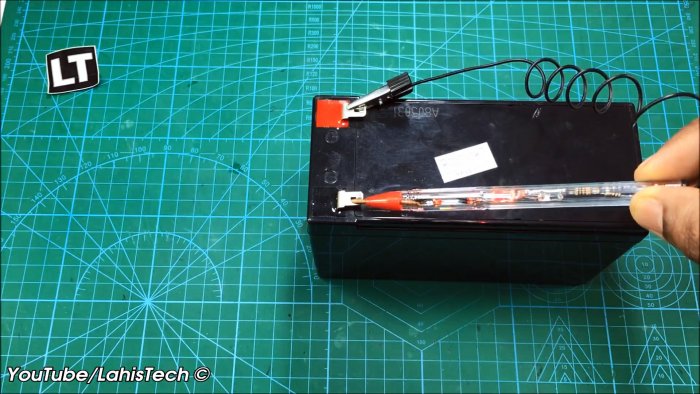

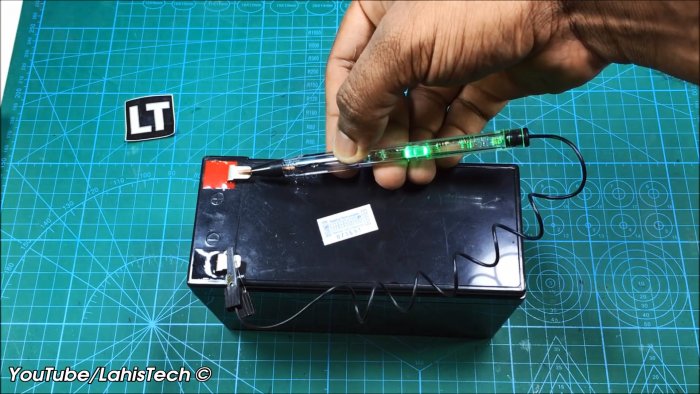

Работает очень просто: Если на остром щупе плюс, значит горит зеленый светодиод.
Тестер полярности из ручки

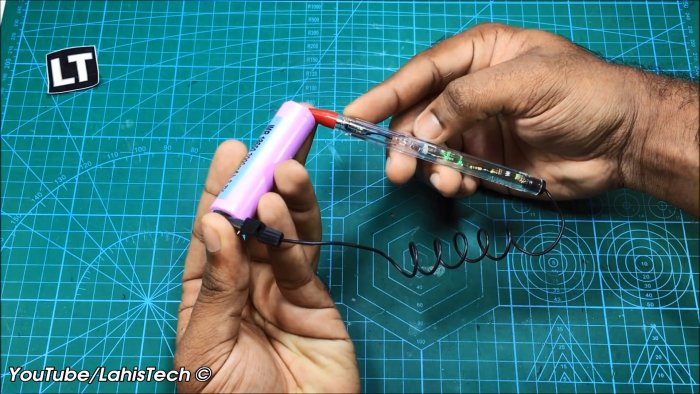

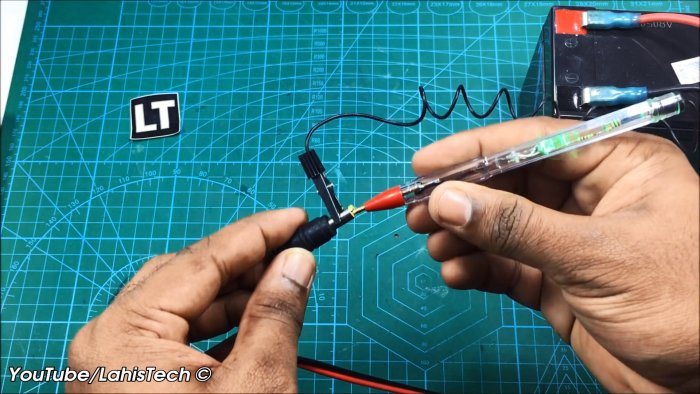

Если наоборот, то горит красный.
Тестер полярности из ручки
Все очень просто, быстро и удобно.
Тестер полярности из ручки

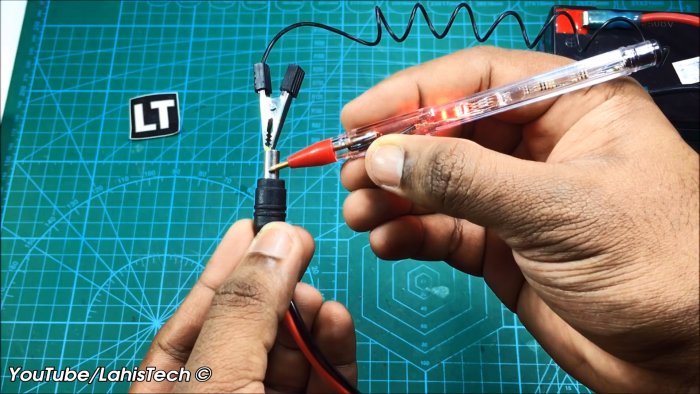

Работает тестер свободно от напряжения 2-25 В. Показывает наличие напряжения, его полярность. Если оно переменное, то будут гореть оба светодиода. Также можно использовать совместно с батарейкой при прозвонке диодов и светодиодов.
