Автомобильный тестер который сделает каждый

Очень здорово будет, если вы сделаете этот мини тестер и будете его возить всегда с собой в машине. Ведь с помощью него вы сможете: проверить работоспособность ламп и предохранителей не вынимая их из посадочных мест, узнать полярность и наличия напряжения в проводнике даже не снимая с него изоляции, проверить любую цепь на короткое замыкание и многое другое. Очень нужная вещь, которая может пригодится не только в машине, но и где угодно.

Понадобится


  • Два светодиода разного цвета.
  • Два резистора на 200 Ом и 1 кОм.
  • Плоская батарейка 3 В с колодкой.
  • Кусок провода.
  • Зажим «крокодил».
  • Мелкий пластиковый корпус.

Батарейка с колодкой:
Полезный авто тестер который сделает каждый

Пластиковый корпус от старой телефонной гарнитуры:
Полезный авто тестер который сделает каждый

Схема тестера


Полезный авто тестер который сделает каждый

В схеме включены два светодиода встречно-паралельно между собой, с которыми последовательно включен элемент питания. В итоге при замыкании двух контактов горит зеленый светодиод, а при подключении питания из вне, горит красный светодиод. Ниже вы увидите, как это все может быть полезным.

Изготовление

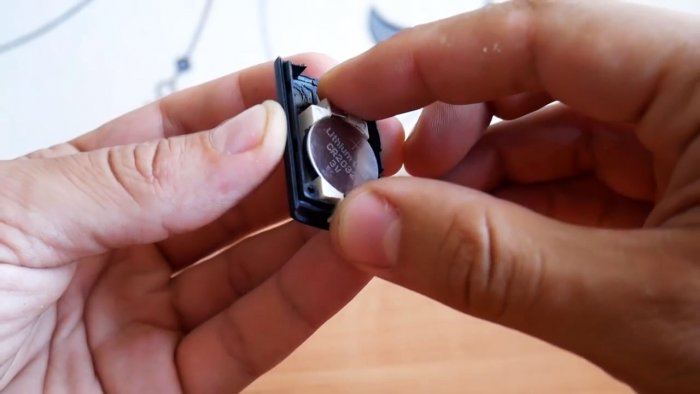

Итак, элемент питания устанавливаем в колодку. Далее приклеиваем ее в корпус на горячий клей.
Полезный авто тестер который сделает каждый

В окошко из-под кнопки вставляем два светодиода и согласно схемы запаиваем.
Полезный авто тестер который сделает каждый

Полезный авто тестер который сделает каждый

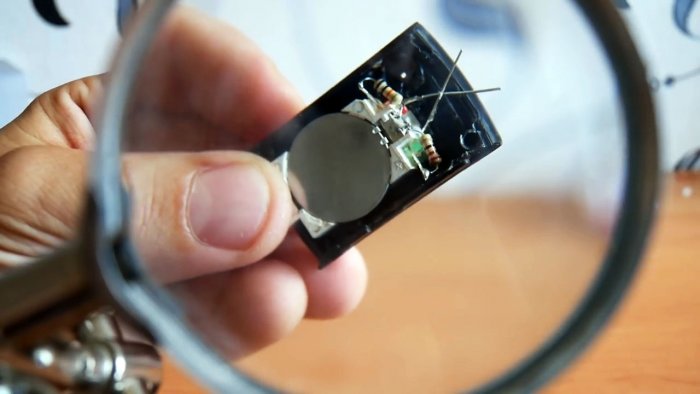

Добавляем резисторы.
Полезный авто тестер который сделает каждый

Чтобы сделать щуп, возьмем иглу медицинского шприца с широким отверстие, чтобы в нее входила ножка от резистора.
Полезный авто тестер который сделает каждый

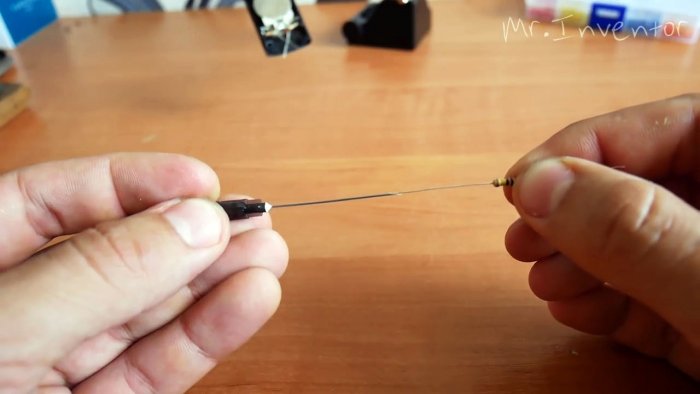

Откусываем ножку от любого ненужного резистора и вставляем в обратную сторону иглы. Фиксируем все горячим клеем. Контакт резистора должен торчать.
Полезный авто тестер который сделает каждый

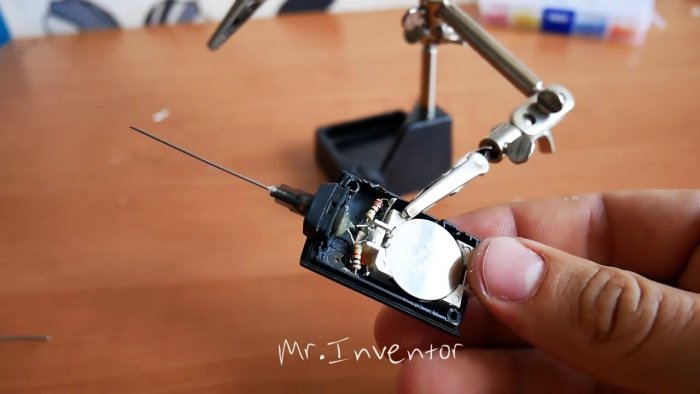

Припаиваем щуп к тестеру.
Полезный авто тестер который сделает каждый

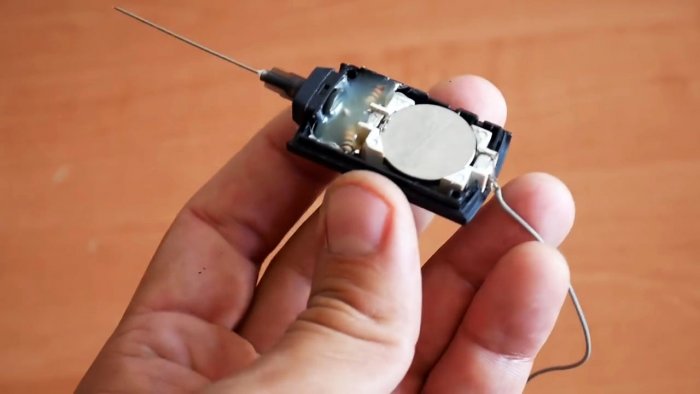

Ко второму контакту батареи припаиваем небольшой провод и проверяем работу.
Полезный авто тестер который сделает каждый

Заливаем все пустоты горячим клеем.
Полезный авто тестер который сделает каждый

Закрываем заднюю крышку и можно пользоваться. К проводку прикручиваем зажим.

Как пользоваться?

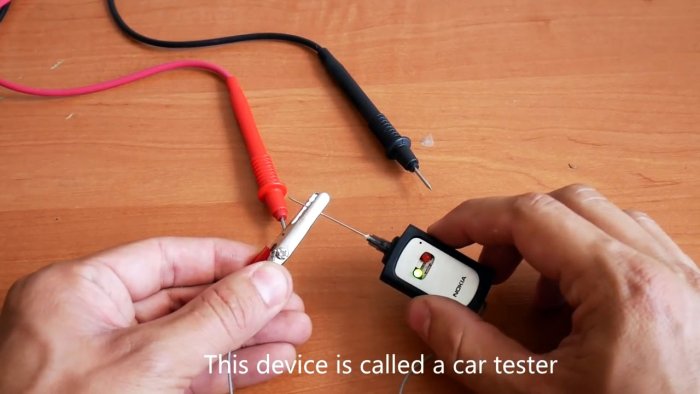

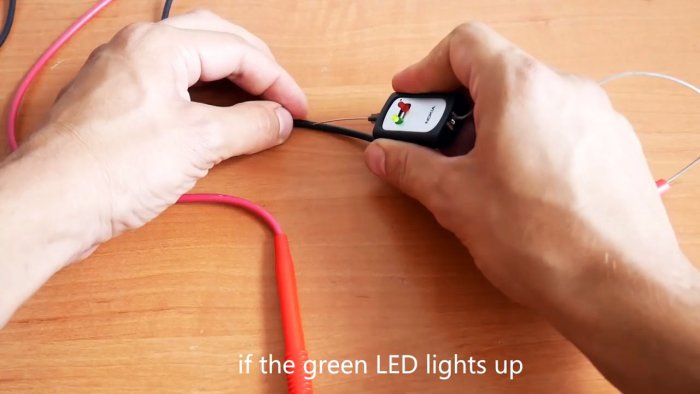

Тестер уже готов к работе, чтобы что-то «прозвонить», вставьте объект между его щупом и зажимом. И если, скажем, предохранитель исправен - загорится зеленый светодиод.
Полезный авто тестер который сделает каждый

Чтобы проверить наличие питания, подключите зажим к общему проводу и щупом проверяйте источник. Если там будет «+», то загорится красный.
Полезный авто тестер который сделает каждый

А если минус, то зеленый.
Полезный авто тестер который сделает каждый

Игла отлично прокалывает провода и их не нужно зачищать.
Полезный авто тестер который сделает каждый

Чтобы возить тестер с собой, оденьте на иглу щупа защитный колпачок и возите с собой на здоровье, он не разрядится и всегда будет готов к работе.
