Как сделать идеальное Y-образное соединение труб

Если нужно сварить аккуратное Y-образное разветвление труб, подрезка их торцов вызывает много проблем. Когда в наличии нет специального шаблона, то подготовить детали правильно, чтобы все стыковалось без зазоров, почти невозможно. На самом деле реально обходиться и без разметочных приспособлений, просто нужно знать одну хитрость.

Что потребуется:


  • маркер;
  • линейка или профильная труба;
  • болгарка;
  • сварочный аппарат.

Процесс разметки, подрезки и сварки

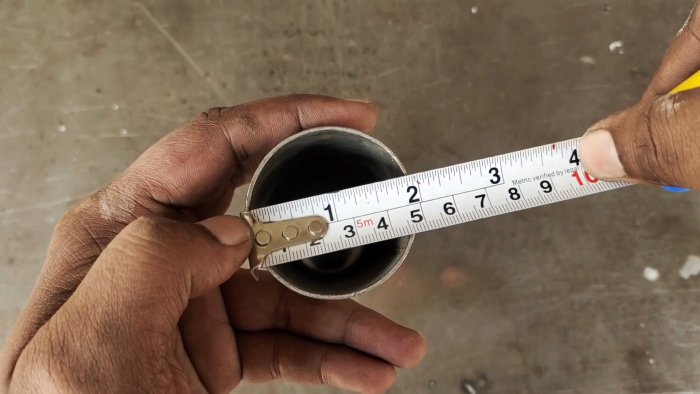

Необходимо измерить диаметр труб, которые будут свариваться.
Как сделать идеальное Y-образное соединение труб

Затем они располагаются на ровной плоскости, чтобы визуально обозначить угол сваривания.
Как сделать идеальное Y-образное соединение труб

После этого нужно начертить схему расположения труб на этой поверхности в реальном размере. Для этого используется линейка, или же профильная труба аналогичного сечения со свариваемой.
Как сделать идеальное Y-образное соединение труб

Далее на схеме нужно провести продольную линию в центре прямой трубы.
Как сделать идеальное Y-образное соединение труб

После этого на схему поочередно прикладываются боковые примыкающие трубки разветвления. Смотря на них сверху, нужно прорисовать линии обрезки.
Как сделать идеальное Y-образное соединение труб

Отмеченные уголки торца нужно будет обвести и на обратной стороне, после чего срезать.
Как сделать идеальное Y-образное соединение труб

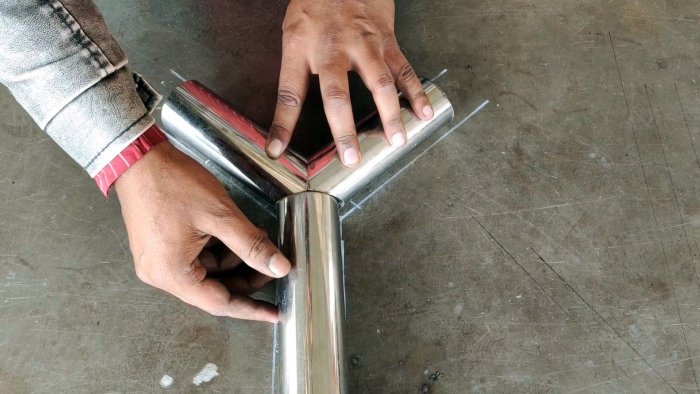

Эти 2 трубы снова укладываются сверху схемы, и к ним плотно прикладывается третья с ровным торцом.
Как сделать идеальное Y-образное соединение труб

Как сделать идеальное Y-образное соединение труб

Остается только все сварить и зачистить шов.
Как сделать идеальное Y-образное соединение труб

Как сделать идеальное Y-образное соединение труб

Смотрите видео
