Главная » Полезное и интересное » Как сделать регулируемый шаблон для идеальной подрезки труб под сварку
Чтобы ровно вваривать трубы под разными углами, требуется сделать точную подрезку, что невозможно без заготовленного шаблона. Обычно он подгоняется строго под один параметр стыковки. Предлагаемый же шаблон позволяет разметить торец трубы для сварки абсолютно под любым углом.
Как сделать регулируемый шаблон для идеальной подрезки труб под сварку

Материалы:


  • сварочные электроды 2-3 мм;
  • ПЭТ бутылки;
  • ушные палочки;
  • велосипедная камера.

Процесс изготовления шаблона

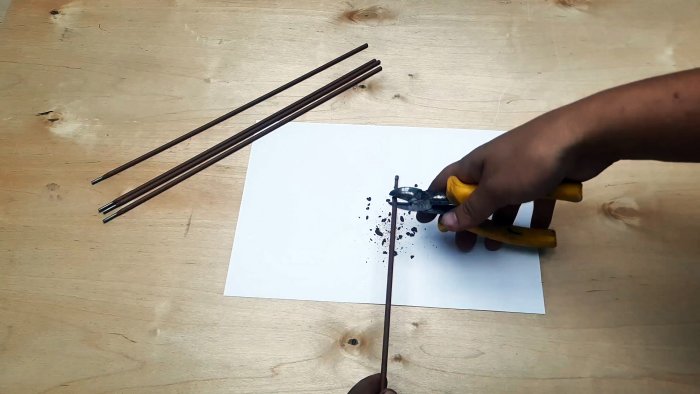

Для изготовления шаблона необходимо много ровных прутиков из стальной проволоки. Для этого идеально подходят зачищенные от покрытия сварочные электроды.
Как сделать регулируемый шаблон для идеальной подрезки труб под сварку

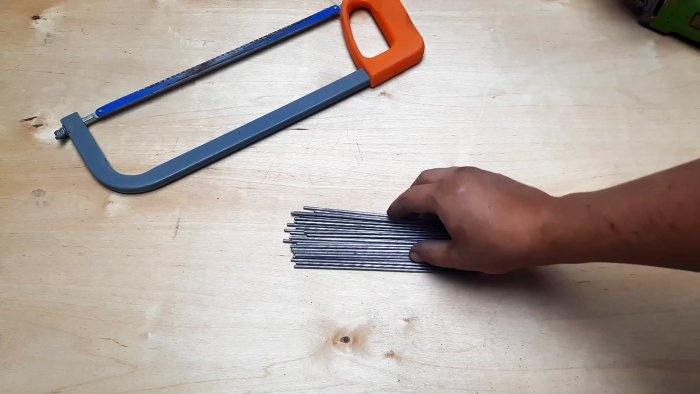

Нужно разрезать их пополам и обработать с торцов, чтобы они не имели острых углов.
Как сделать регулируемый шаблон для идеальной подрезки труб под сварку

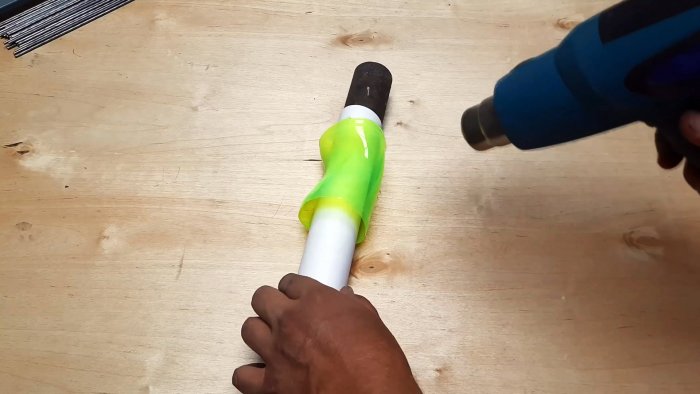

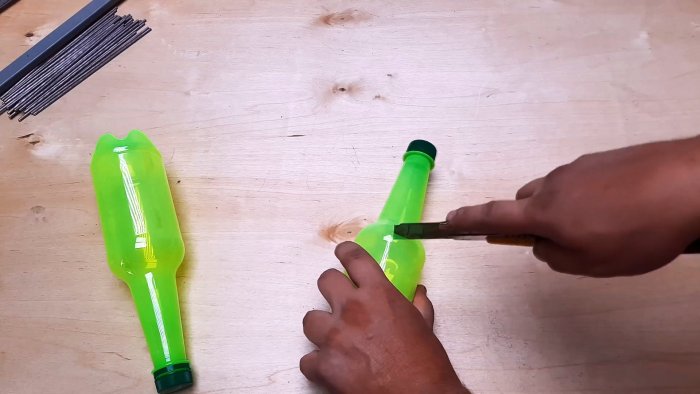

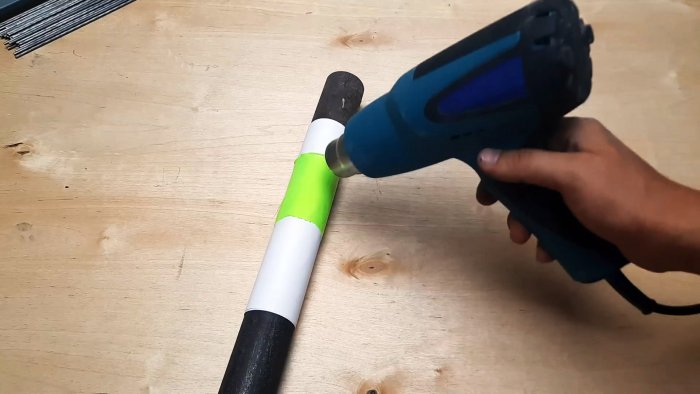

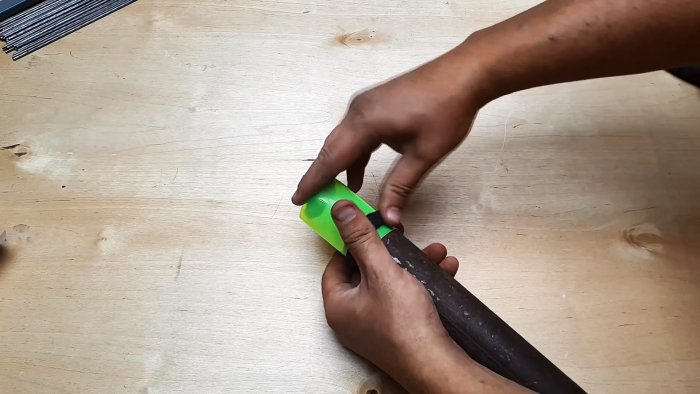

На кусок трубы, того же диаметра под который делается сварочный шаблон, нужно намотать бумагу. Затем сверху надевается срезанная центральная часть ПЭТ бутылки, и усаживается феном. После усадки полученная пластиковая трубка снимается.
Как сделать регулируемый шаблон для идеальной подрезки труб под сварку

Как сделать регулируемый шаблон для идеальной подрезки труб под сварку

Как сделать регулируемый шаблон для идеальной подрезки труб под сварку

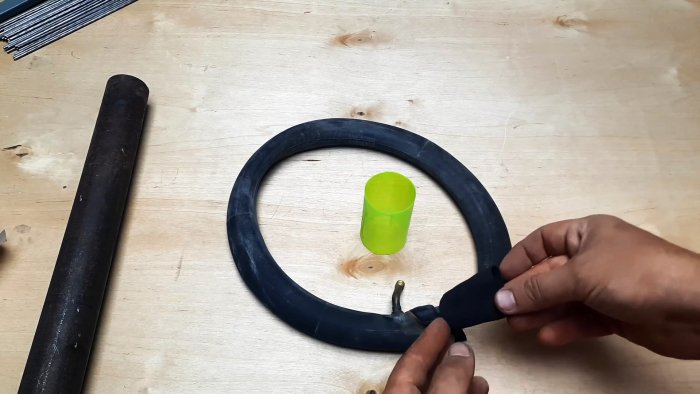

На стальную трубу натягивается широкое кольцо из велосипедной камеры. Это нужно, чтобы перетащить его на пластиковую трубку.
Как сделать регулируемый шаблон для идеальной подрезки труб под сварку

Как сделать регулируемый шаблон для идеальной подрезки труб под сварку

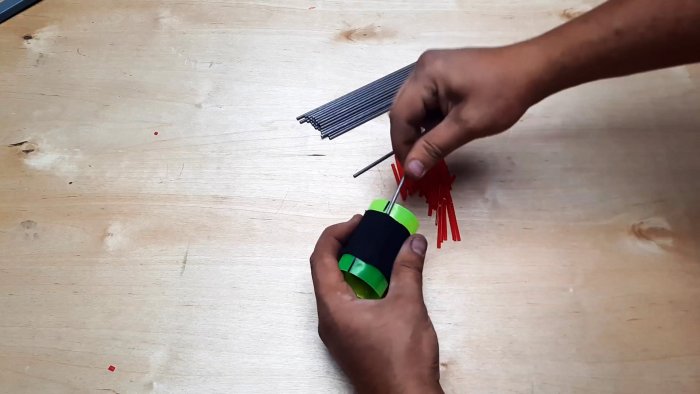

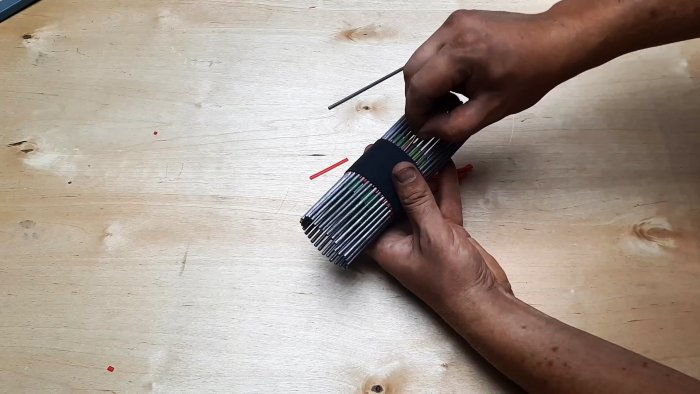

После этого под резинку вставляются стальные прутки по всей окружности. Зазоры между ними заполняются пластиковыми трубочками от ушных палочек.
Как сделать регулируемый шаблон для идеальной подрезки труб под сварку

Как сделать регулируемый шаблон для идеальной подрезки труб под сварку

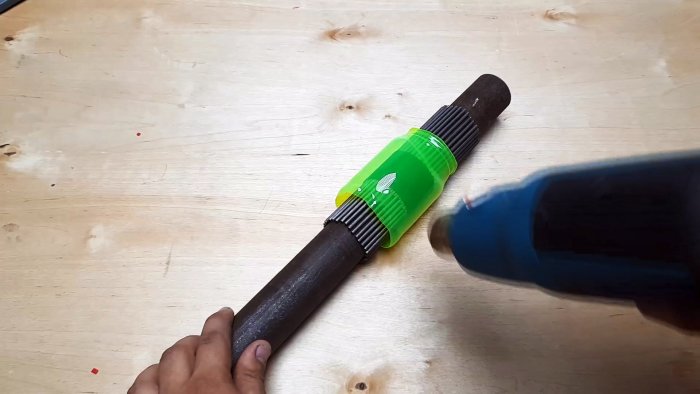

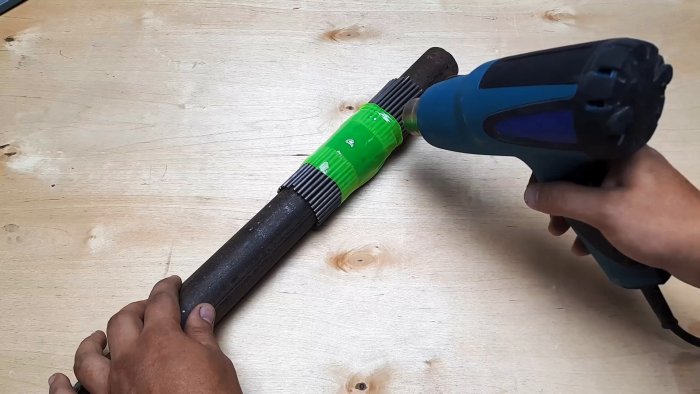

Полученная конструкция надевается на стальную трубу, сверху нее нужно усадить феном еще одну серединку пластиковой бутылки.
Как сделать регулируемый шаблон для идеальной подрезки труб под сварку

Как сделать регулируемый шаблон для идеальной подрезки труб под сварку

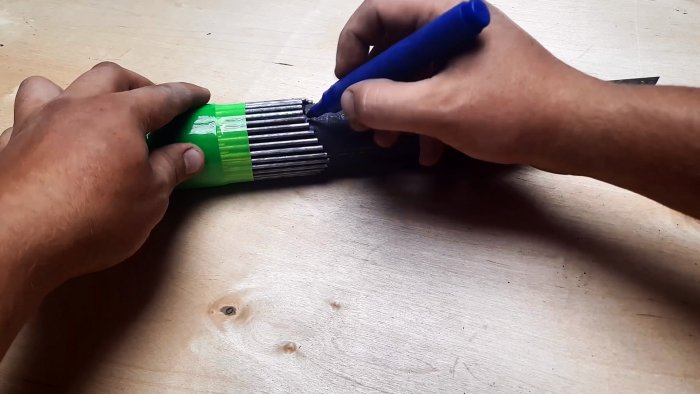

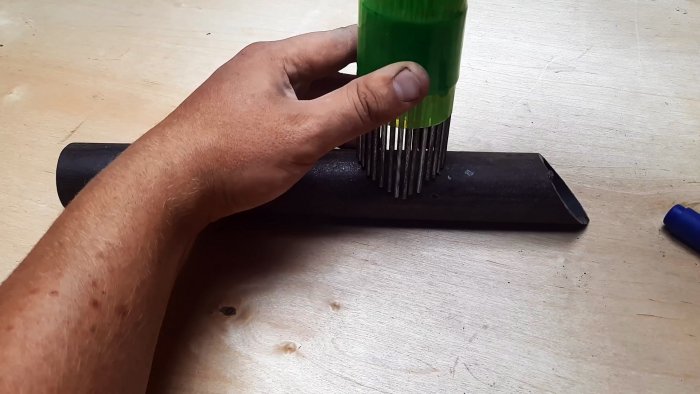

После этого шаблон можно приставлять по месту и выдвигать из корпуса прутки до упора, что позволит ему принять форму торца трубки для приварки. Далее он надевается на заготовку, и по нему делается разметка.
Как сделать регулируемый шаблон для идеальной подрезки труб под сварку

Как сделать регулируемый шаблон для идеальной подрезки труб под сварку

Как сделать регулируемый шаблон для идеальной подрезки труб под сварку

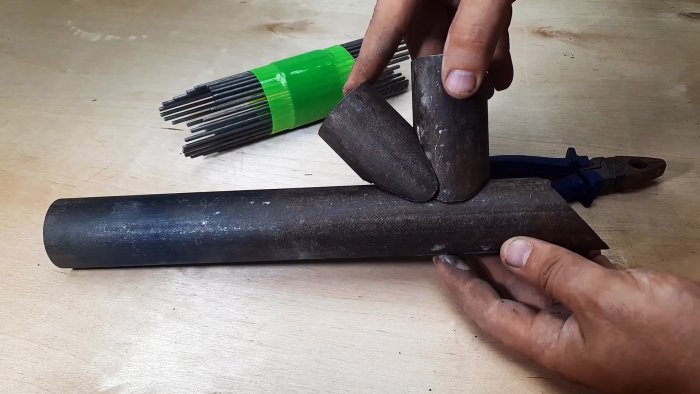

Отрезанная таким образом деталь подойдет идеально.
Как сделать регулируемый шаблон для идеальной подрезки труб под сварку

Как сделать регулируемый шаблон для идеальной подрезки труб под сварку
