Как сделать автоматическое включение подсветки мультиметра

Подсветка дисплея в мультиметре вещь очень нужная и годная. Не всегда пользоваться тестером приходится в хорошо освещенных местах, как раз скорее наоборот. Подсветка хоть светодиодная, но потребляет электричество от батареи, приводя ее к более быстрой замене. Чтобы оптимизировать расход энергии, можно сделать автоматическое отключение свечения подсветки в местах работы где света предостаточно.

Установка подсветки в мультиметр


Как сделать подсветку дешевого китайского мультиметра, более подробно читайте тут - https://sdelaysam-svoimirukami.ru/7285-kak-sdelat-podsvetku-displeja-dlja-kitajskogo-multimetra.html

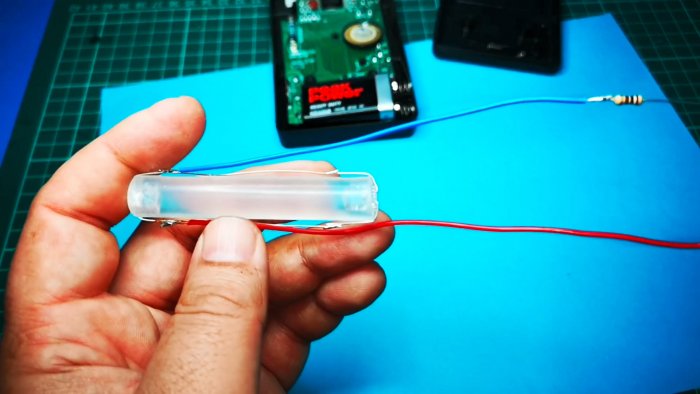

Напомним, что самодельная подсветка дисплея состоит из отрезка стержня горячего клея и пары светодиодов.
Как сделать автоматическое включение подсветки мультиметра

Установленная и подключенная к питанию схемы тестера.
Как сделать автоматическое включение подсветки мультиметра

Для этой подсветки и будем делать автоматическое включение всего на одном транзисторе.

Понадобится



Изготовление автоматической подсветки

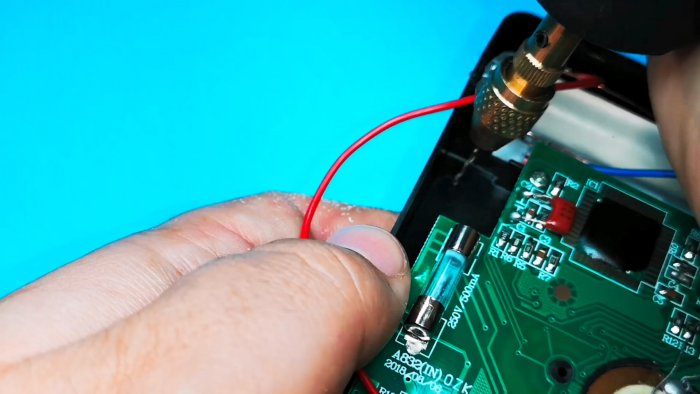

Тонким сверлом сверлим два отверстия в лицевой части мультиметра под вывода фоторезистора.
Как сделать автоматическое включение подсветки мультиметра

Как сделать автоматическое включение подсветки мультиметра

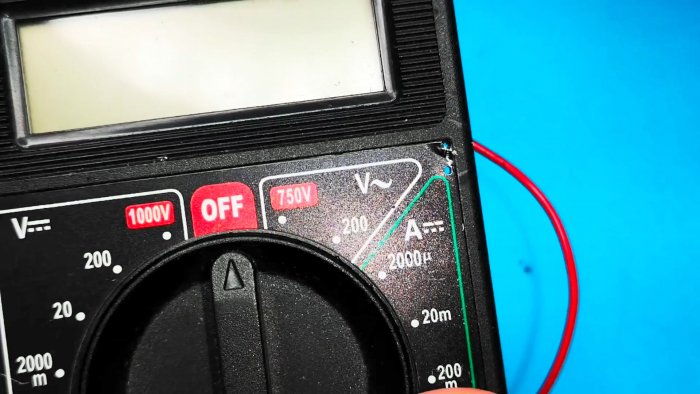

Берем фоторезистор, вставляем вывода в отверстия и сажаем на супер клей.
Как сделать автоматическое включение подсветки мультиметра

Берем транзистор и отгибаем боковые вывода.
Как сделать автоматическое включение подсветки мультиметра

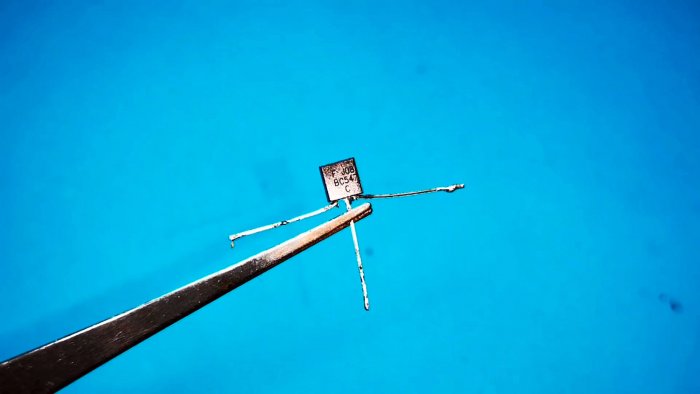

Припаиваем его эмиттером и базой к фоторезистору.
Как сделать автоматическое включение подсветки мультиметра

Между коллектором и базой подключаем резистор.
Как сделать автоматическое включение подсветки мультиметра

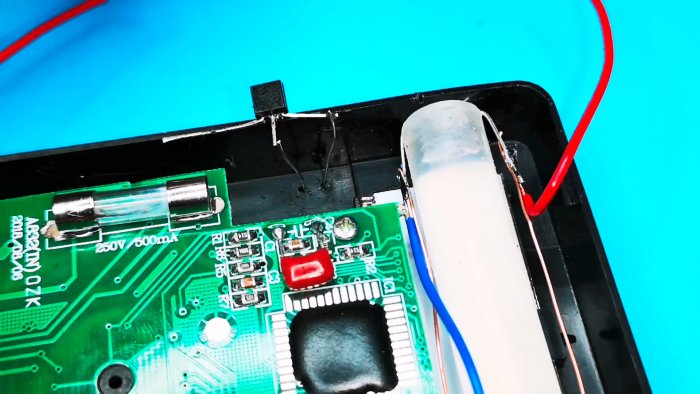

Включаем данную схему в разрыв цепи светодиодов. Плюс к коллектору, минус к эмиттеру.
Как сделать автоматическое включение подсветки мультиметра

Собираем и включаем.
Как сделать автоматическое включение подсветки мультиметра

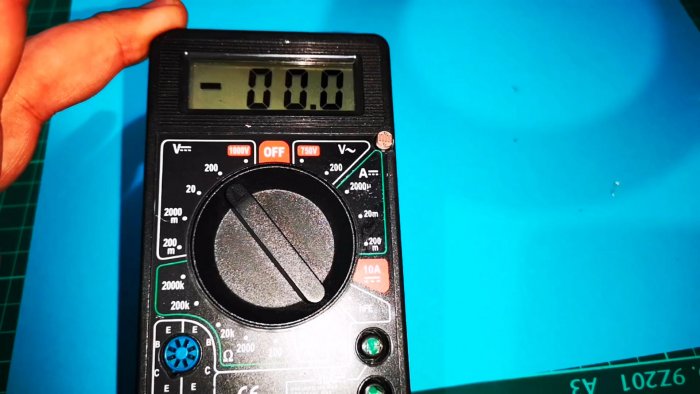

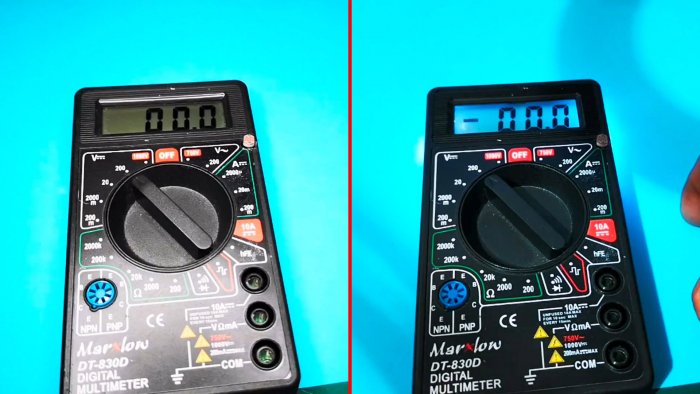

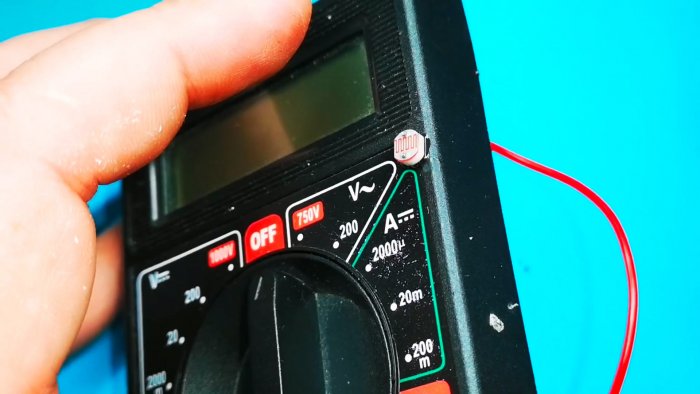

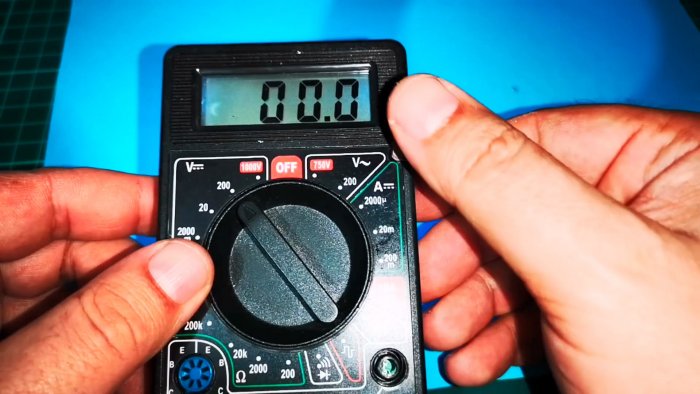

Подсветка не светит, так как света падающего на мультиметр предостаточно. Но стоит закрыть фоторезистор пальцем, как подсветка включается.
Как сделать автоматическое включение подсветки мультиметра

Оптимальная работа обеспечена.
Как сделать автоматическое включение подсветки мультиметра

Чувствительность к свету можно настроить подбором резистора.
Теперь питание от батареи будет расходоваться оптимально.
