Мини токарный станок из сломанной болгарки и дрели

При сборке различных поделок часто требуется изготовление различных мелких деталей из дерева на токарном станке. Обращаться каждый раз к токарю не выход, поэтому для мелочей можно сделать собственный несложный станочек. Он будет просто находкой, если особой точности при работе не требуется.

Материалы:


  • сломанная болгарка;
  • широкая доска;
  • рейка;
  • шпилька М14;
  • гайка М14;
  • шайба М14;
  • саморезы.

Процесс изготовления мини токарного станка

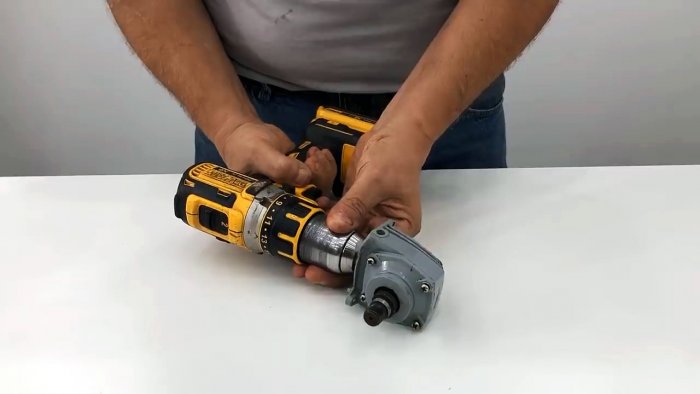

Необходимо демонтировать редуктор болгарки, и зажать ее вал в дрель.
Мини токарный станок из сломанной болгарки и дрели

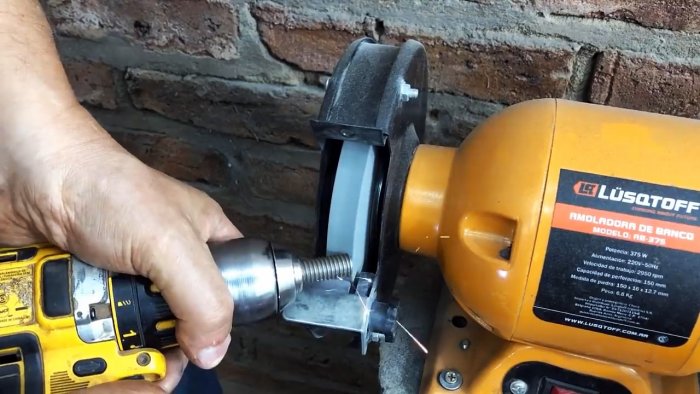

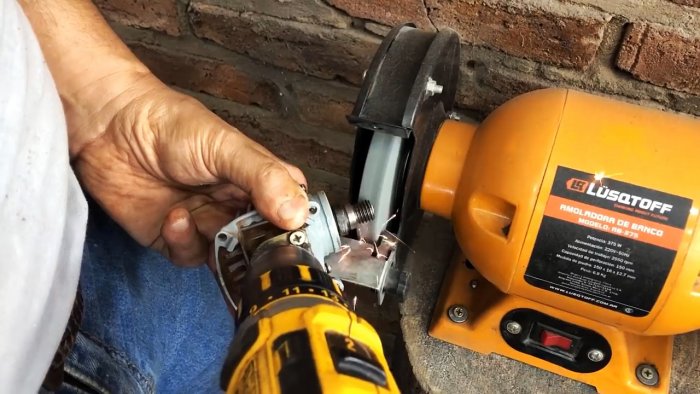

Затем обеспечив его вращение за счет нее, требуется сточить шпиндель под конус на наждаке.
Мини токарный станок из сломанной болгарки и дрели

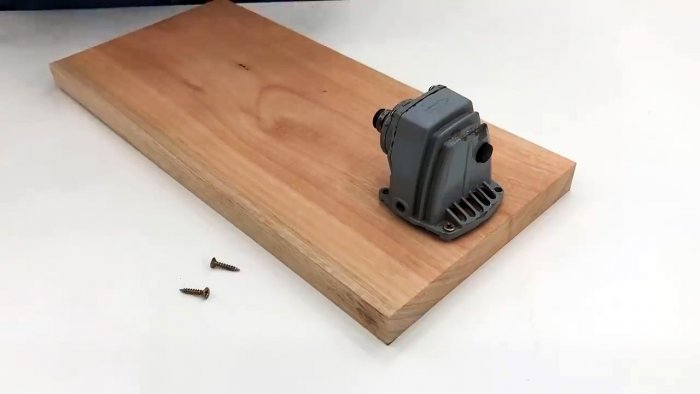

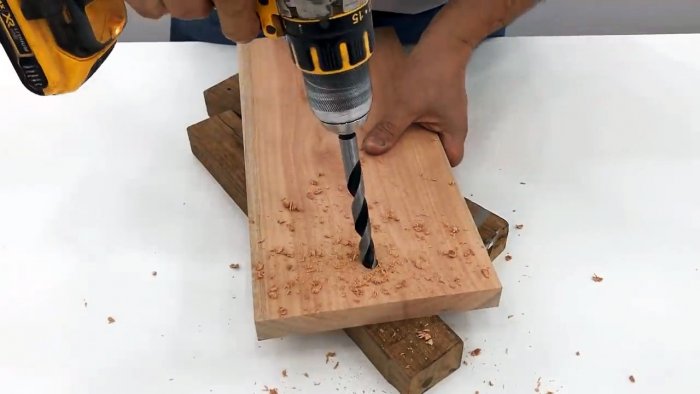

После этого редуктор прикручивается к доске, которая послужит подошвой станка.
Мини токарный станок из сломанной болгарки и дрели

Мини токарный станок из сломанной болгарки и дрели

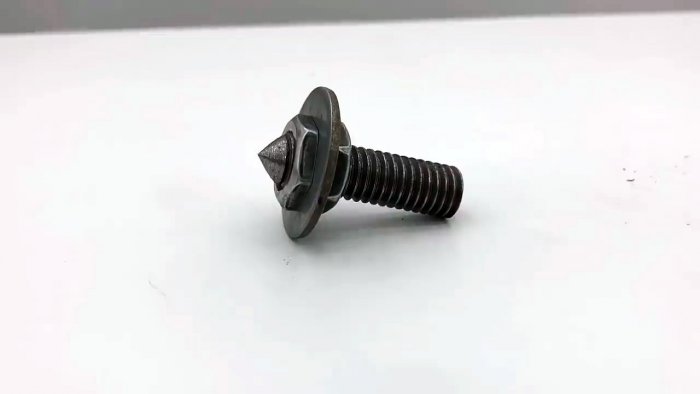

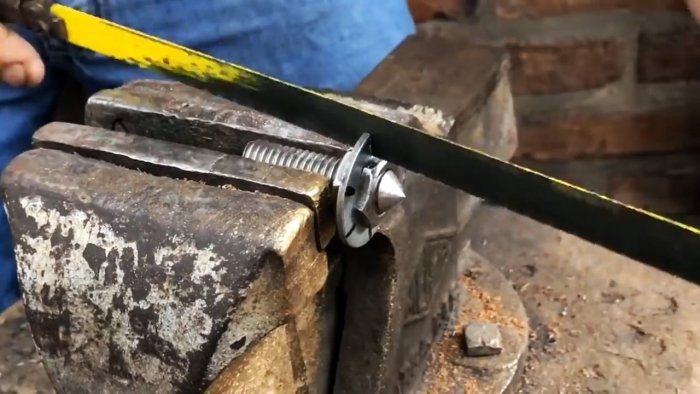

Дальше необходимо сточить под конус отрезок шпильки М14. Затем на нее наворачиваются половинки разрезанной пополам гайки, и между ними зажимается шайба.
Мини токарный станок из сломанной болгарки и дрели

Мини токарный станок из сломанной болгарки и дрели

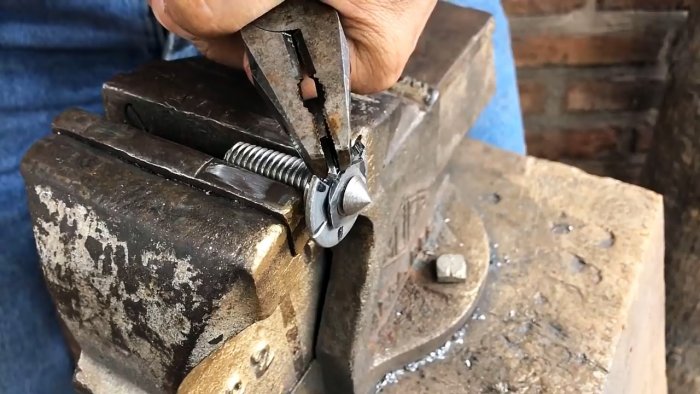

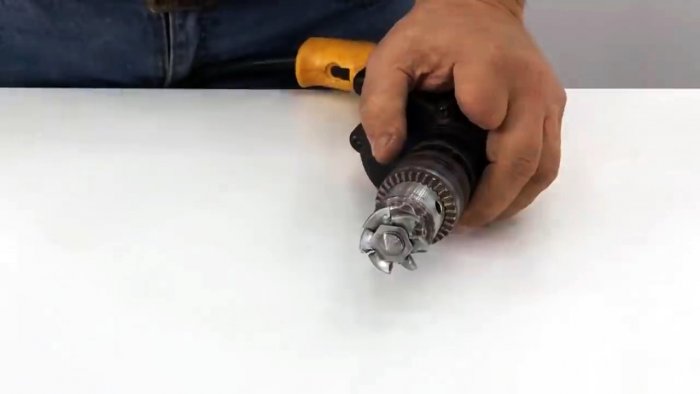

Шайба размечается на 6 секторов, и разрезается до гаек. Затем каждый из них выворачивается, чтобы получить подобие крыльчатки. После этого деталь зажимается в патроне дрели.
Мини токарный станок из сломанной болгарки и дрели

Мини токарный станок из сломанной болгарки и дрели

Мини токарный станок из сломанной болгарки и дрели

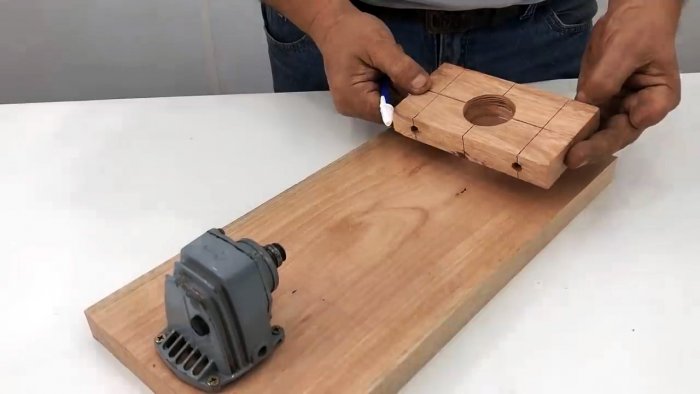

Из доски или рейки выпиливается двухсоставной хомут для крепления дрели.
Мини токарный станок из сломанной болгарки и дрели

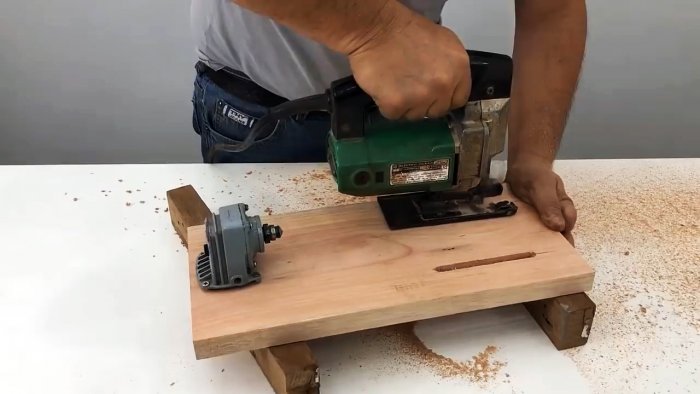

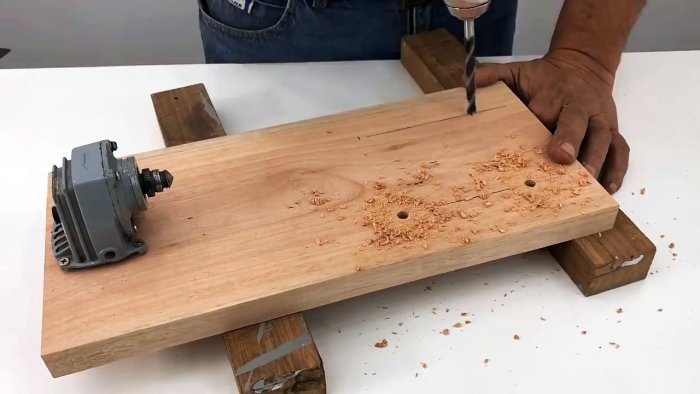

Его нужно просверлить и проделать в подошве прорези под сделанные отверстия. Это позволит зажимать хомутом дрель, и двигать ее по подошве, меняя расстояние до оси редуктора.
Мини токарный станок из сломанной болгарки и дрели

Мини токарный станок из сломанной болгарки и дрели

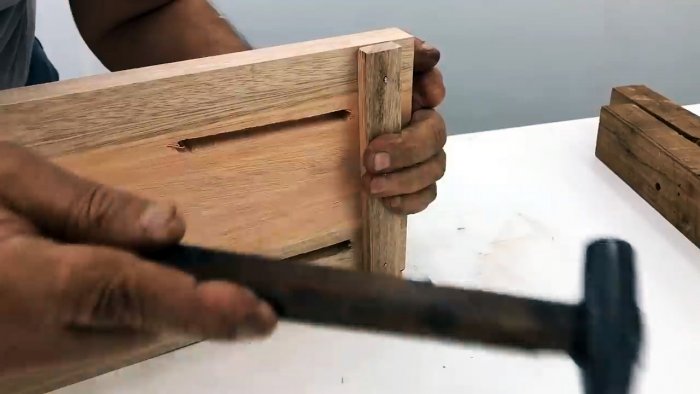

Снизу к станку прибиваются ножки.
Мини токарный станок из сломанной болгарки и дрели

Мини токарный станок из сломанной болгарки и дрели

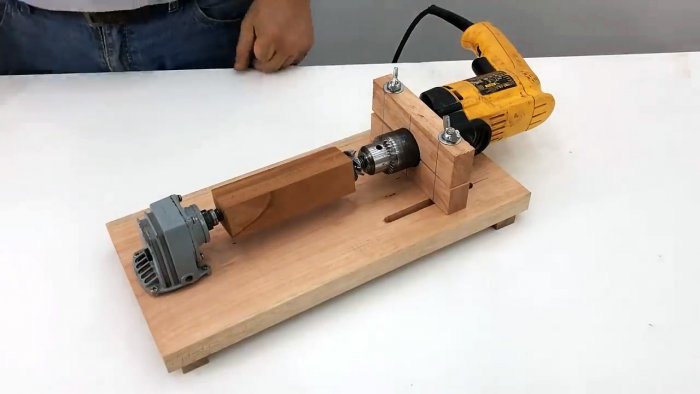

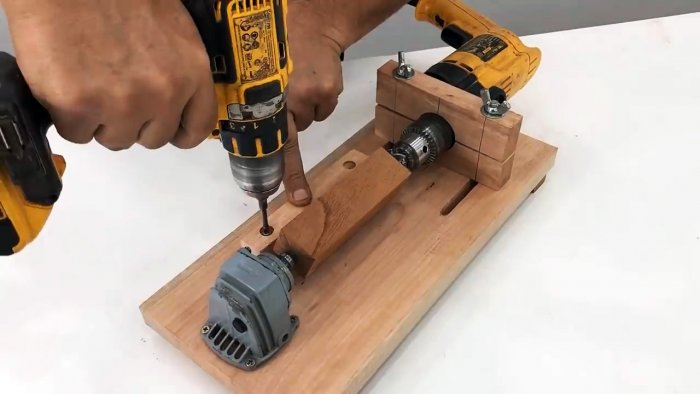

Чтобы зажать деталь в станке, необходимо распереть ее между остриями и зажать хомут. Завернутая шайба предотвратит проскальзывание заготовки на тонкой оси. После этого ориентируясь по габаритам болванки, и имеющимся режущим инструментам, к подошве прикручивается упор из рейки.
Мини токарный станок из сломанной болгарки и дрели

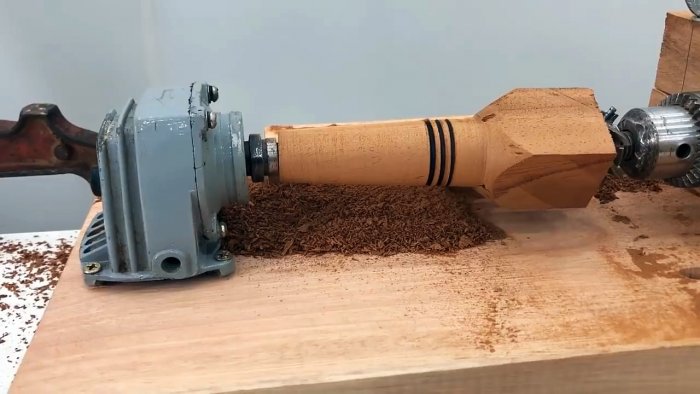

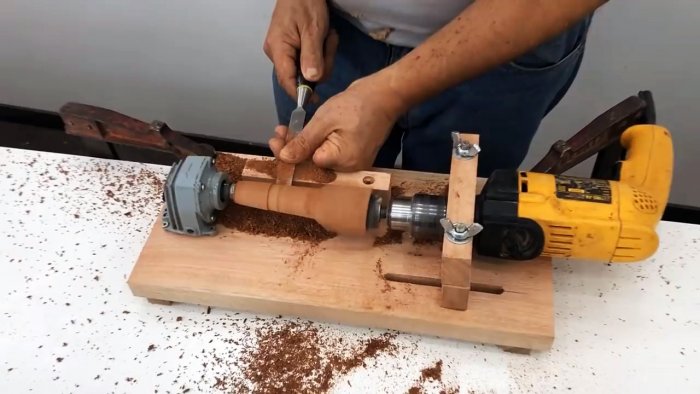

После запуска дрели деталь обрабатывается, как и на обычном токарном станке.
Мини токарный станок из сломанной болгарки и дрели

Мини токарный станок из сломанной болгарки и дрели

Смотрите видео
