Ручная дрель из редуктора старой болгарки

Сломанная болгарка имеет редуктор, который можно использовать для сборки различных поделок. За счет передаточного числа он делает простые механизмы более производительными. Одним из удачных способов его применения, является изготовления ручной дрели. Это очень полезная самоделка для столяров и плотников, так как позволяет сверлить без электричества.

Материалы:


  • сломанная болгарка;
  • шпилька М12х1.25;
  • брус 100х100 мм или больше;
  • стальная полоса 20х2 мм;
  • патрон для дрели с посадочной резьбой резьба М12х1.25.

Процесс изготовления ручной дрели

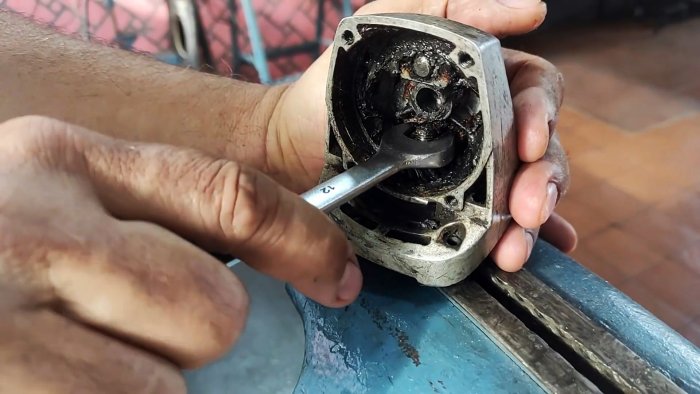

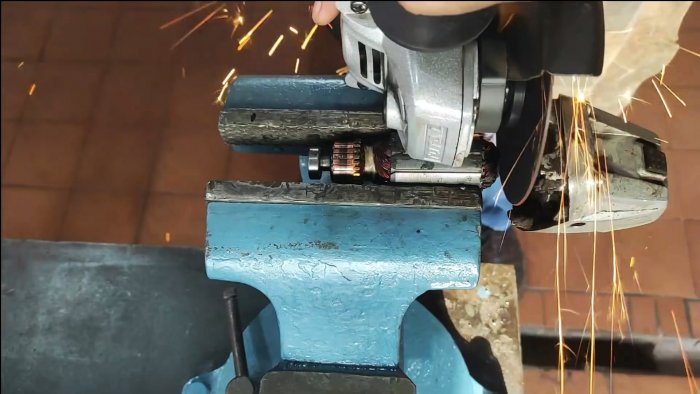

Нужно разобрать болгарку, и извлечь ротор с редуктором. Затем требуется укоротить якорь. Оставляется только часть вала перед редуктором.
Ручная дрель из редуктора старой болгарки

Далее требуется разобрать редуктор и вытащить спиленный вал.
Ручная дрель из редуктора старой болгарки

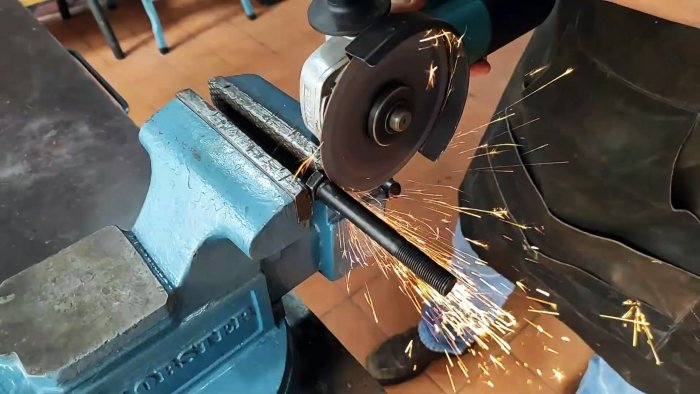

Нужно его удлинить шпилькой М12х1.25, чтобы в дальнейшем наворачивать патрон для дрели.
Ручная дрель из редуктора старой болгарки

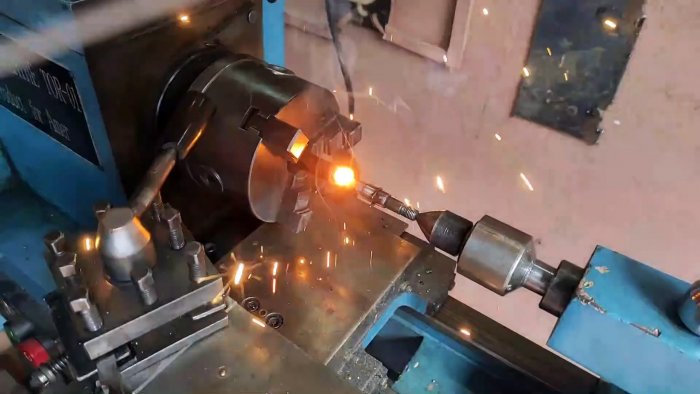

Для надежности вал следует засверлить внутрь, а торец шпильки заточить. Затем они стыкуются на токарном станке и свариваются, так соосность будет соблюдена. Сразу же делается зачистка шва.
Ручная дрель из редуктора старой болгарки

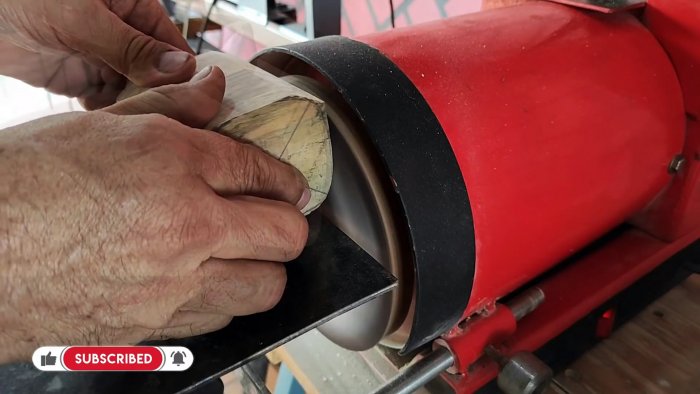

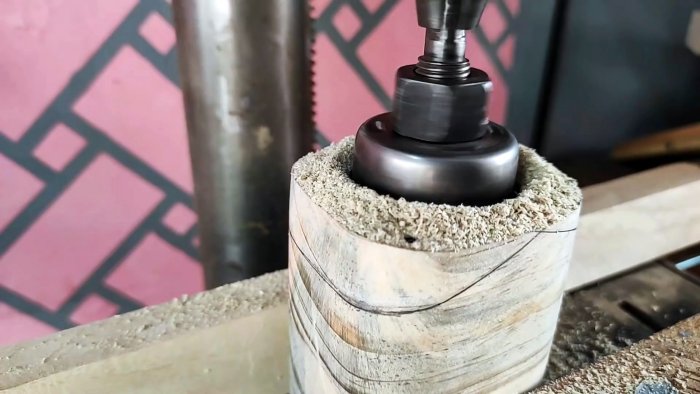

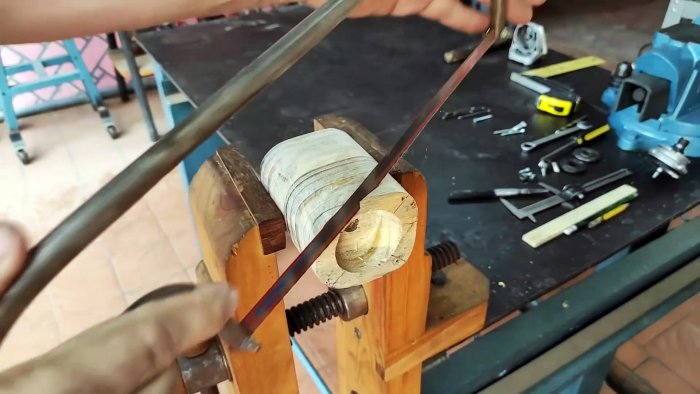

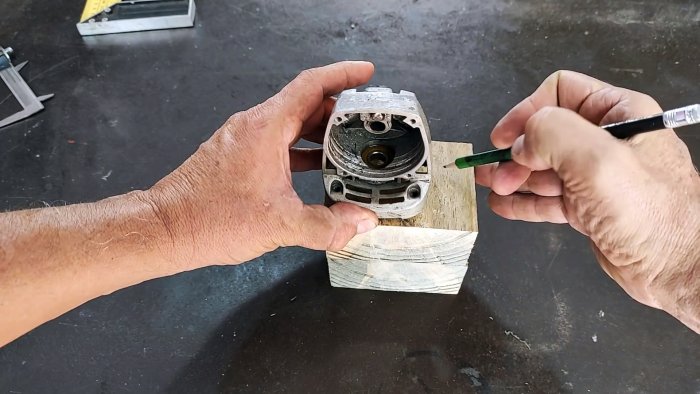

Далее предстоит изготовить деревянный корпус дрели. Для этого используется отрезок бруса. Нужно просверлить его по центру под сваренный вал. После этого он обрезается и строгается под размер редуктора.
Ручная дрель из редуктора старой болгарки

Ручная дрель из редуктора старой болгарки

Ручная дрель из редуктора старой болгарки

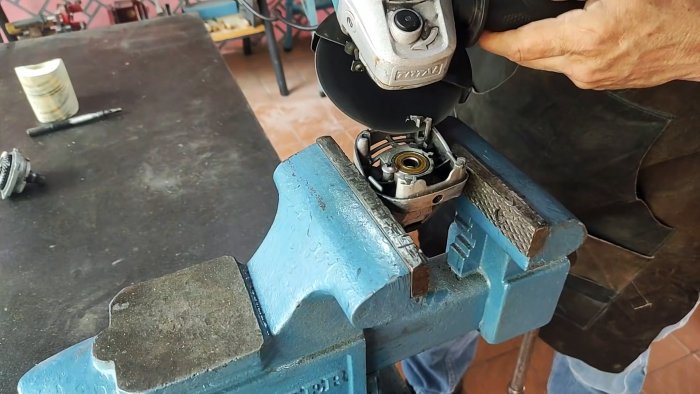

Требуется стыковать корпус и редуктор, и затем скрутить их вместе. Для этого торец первого нужно будет подрезать под нужную форму. Также можно срезать лишние выступы на редукторе.
Ручная дрель из редуктора старой болгарки

Ручная дрель из редуктора старой болгарки

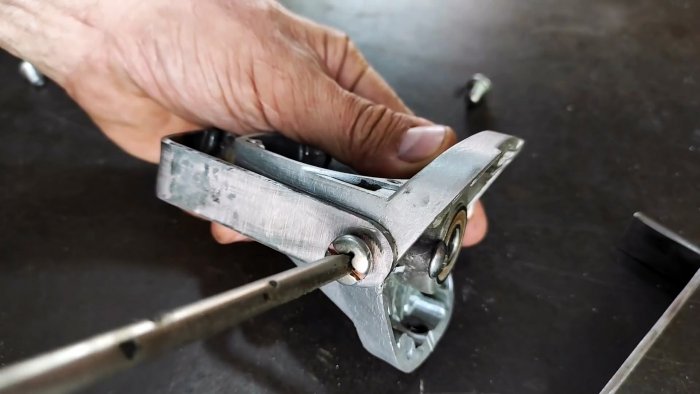

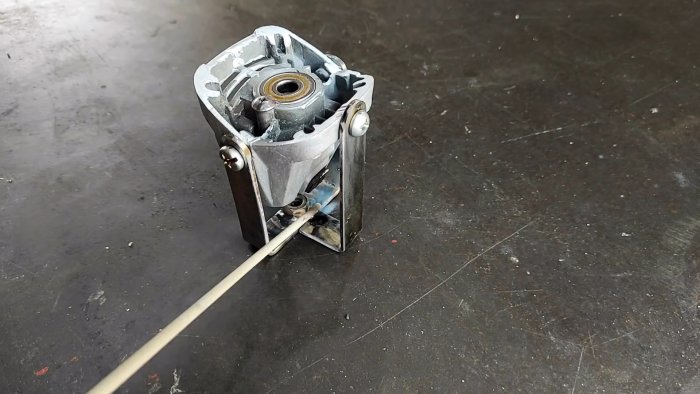

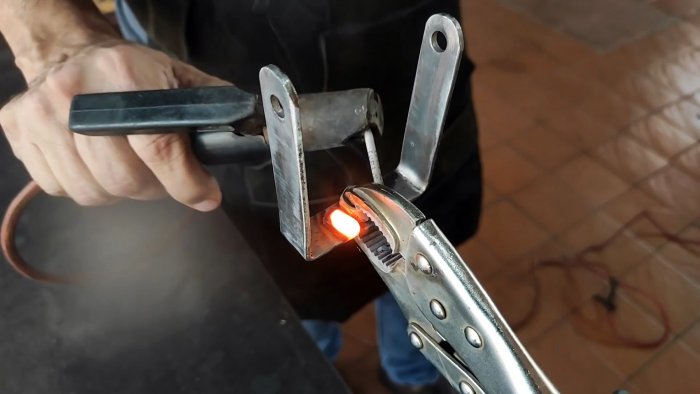

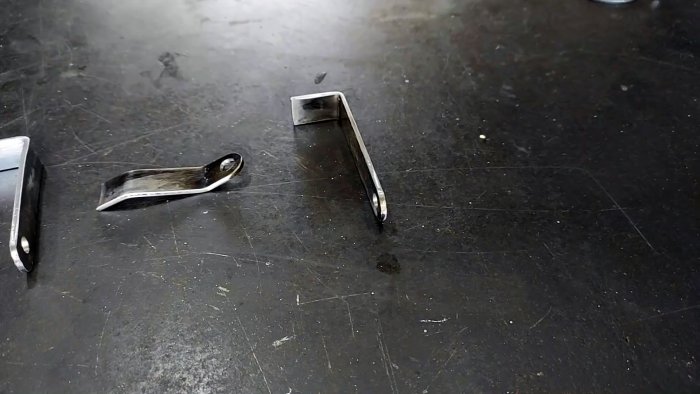

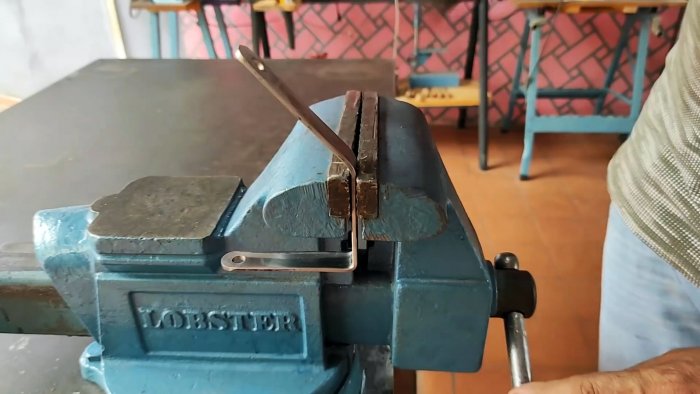

На следующем этапе изготавливается из полосы задняя П-образная скоба для крепления упора дрели. С краев в ней делают отверстия, чтобы прикрутить ее к редуктору в штатные отверстия для съемной рукояти. Также скоба просверливается в центре. К этому отверстию приваривается гайка М8-М10, чтобы вкручивать ручку с болгарки. Затем она прикручивается к редуктору. Для увеличения жесткости из полосы выгибается еще Г-образная заготовка. Ее нужно будет прикрутить к третьему отверстию на редукторе и сварить со скобой.
Ручная дрель из редуктора старой болгарки

Ручная дрель из редуктора старой болгарки

Ручная дрель из редуктора старой болгарки

Ручная дрель из редуктора старой болгарки

Ручная дрель из редуктора старой болгарки

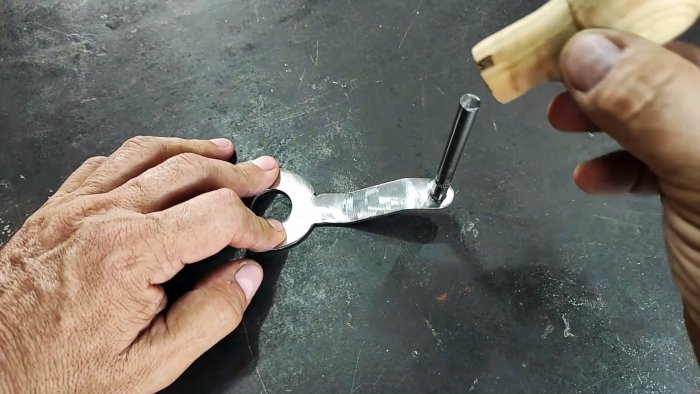

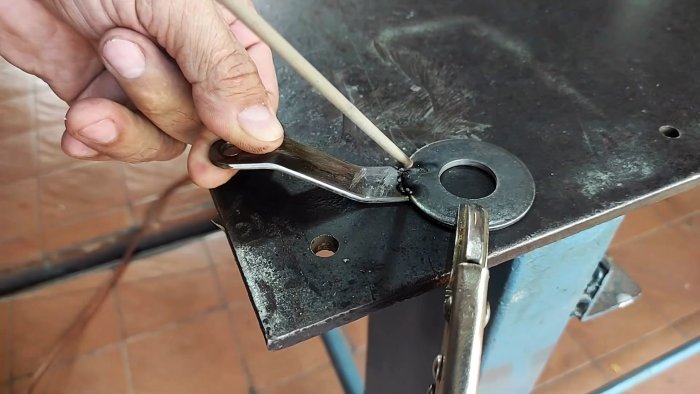

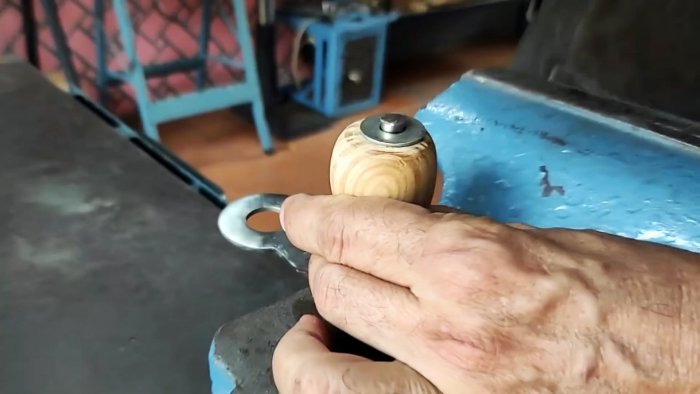

Чтобы вращать дрель, понадобится самодельная ручка. Ее можно сделать, сварив гайку М14 с отрезком полосы, подогнутым для удобства. На краю полученного рычага приваривается штырь, на который насаживается деревянная ручка, затем он заклепывается, чтобы та не слетала.
Ручная дрель из редуктора старой болгарки

Ручная дрель из редуктора старой болгарки

Ручная дрель из редуктора старой болгарки

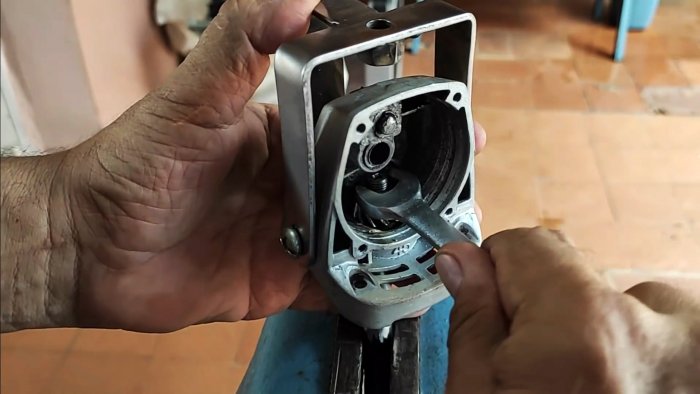

Деревянные детали дрели пропитываются маслом. Затем нужно вернуть удлиненный вал в редуктор. При необходимости устанавливаются новые подшипники, и добавляется свежая смазка. Вал также смазывается, и вставляется в деревянный корпус.
Ручная дрель из редуктора старой болгарки

Ручная дрель из редуктора старой болгарки

Ручная дрель из редуктора старой болгарки

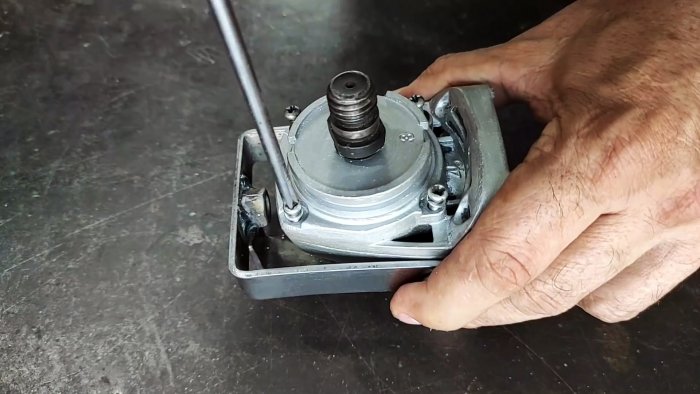

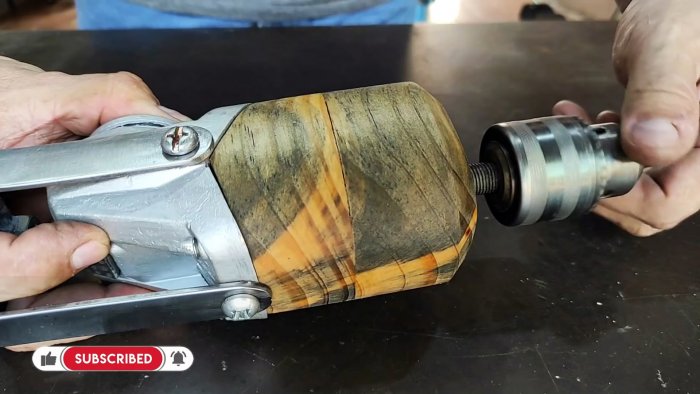

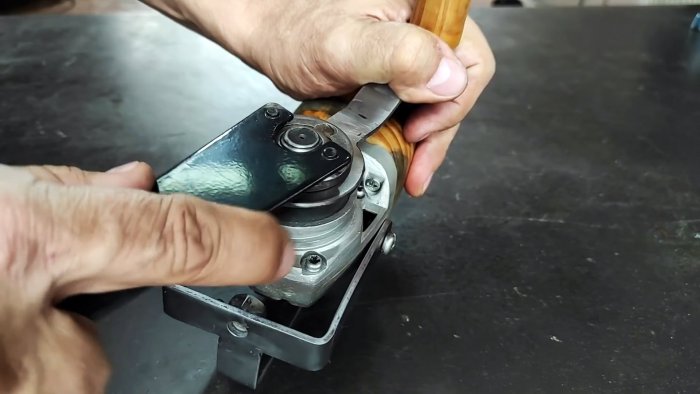

На приваренную шпильку наворачивается патрон для дрели. Сбоку на шпиндель редуктора устанавливается ручка и зажимается штатными гайками болгарки. В качестве упора послужит стандартная съемная ручка УШМ, которая закручивается в скобу.
Ручная дрель из редуктора старой болгарки

Ручная дрель из редуктора старой болгарки

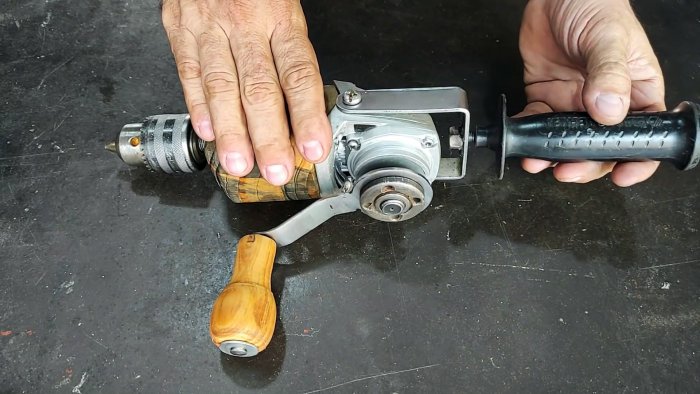

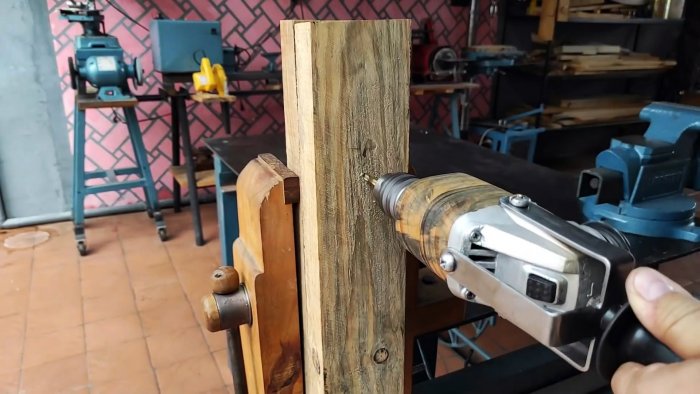

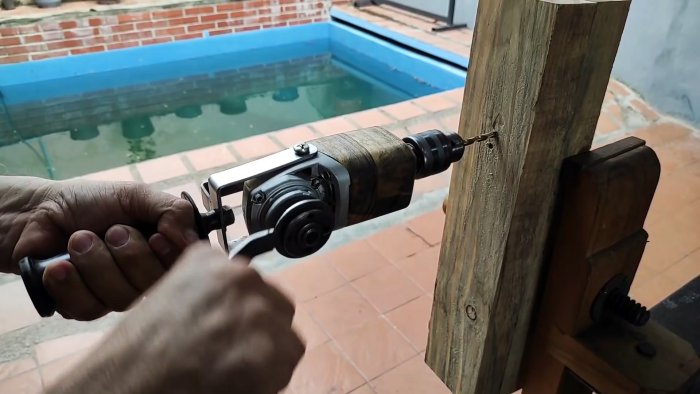

По итогу получаем ручную дрель, сверло в патроне которой за один поворот рукояти совершает 2,5-4 оборота, в зависимости от типа редуктора. То есть она даже лучше, чем многие заводские аналоги, при этом компактная, легкая и ремонтопригодная.
Ручная дрель из редуктора старой болгарки

Ручная дрель из редуктора старой болгарки
