Как сделать инструмент для разметки любых труб перед резкой

Размечать трубы по длине для обрезки достаточно долго. Если это приходится делать часто, подготавливая однотипные детали, тогда лучше пользоваться шаблоном. Он очень прост в изготовлении и делается из доступных материалов.

Что потребуется:


  • удлиненные гайки М10, М12;
  • гайка М6;
  • болты М6, М10;
  • уголок 15х15 мм;
  • полоса 20 мм.

Процесс изготовления инструмента-шаблона

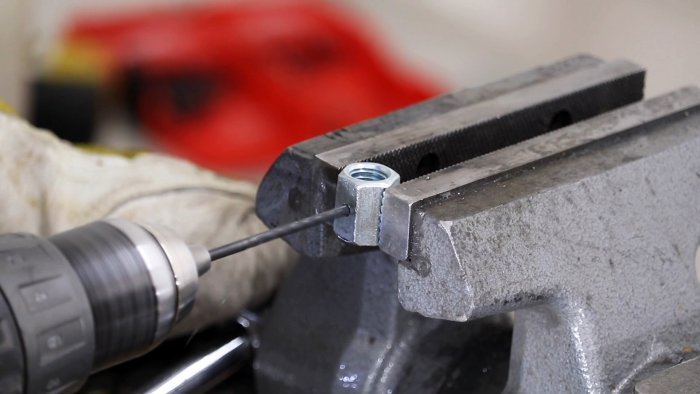

Необходимо просверлить удлиненную гайку М10 сбоку сверлом 7 мм и приварить на отверстие гайку М6. Затем в нее наживляется болт.
Как сделать инструмент для разметки любых труб перед резкой

Как сделать инструмент для разметки любых труб перед резкой

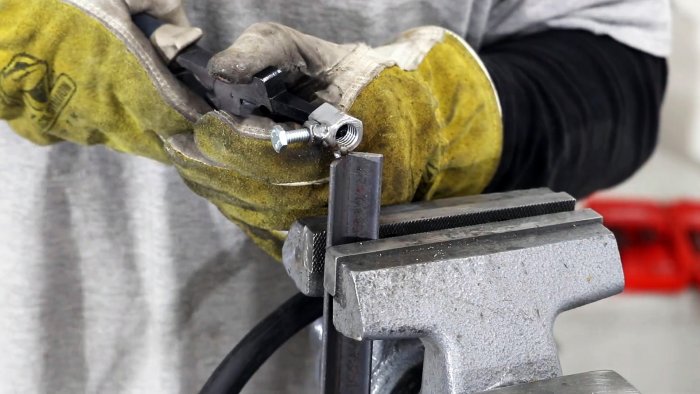

К отрезку уголка длиной 40-50 см с торца на ребро приваривается подготовленная удлиненная гайка. Достаточно пары капель сварки, особой нагрузки на соединение не будет.
Как сделать инструмент для разметки любых труб перед резкой

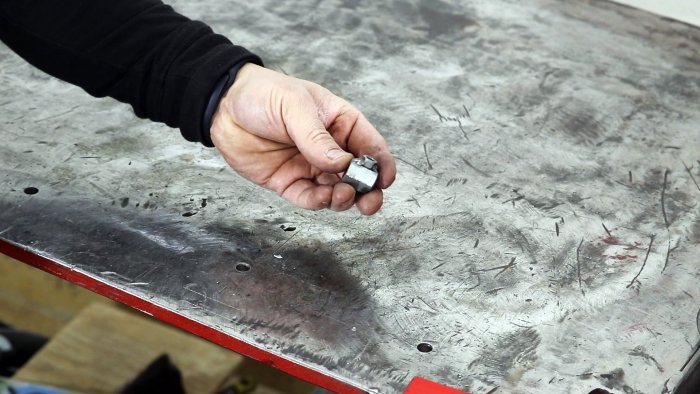

На второй удлиненной гайке делятся поперечный разрез, но не до конца. Его ширина должна соответствовать сечению металла уголка.
Как сделать инструмент для разметки любых труб перед резкой

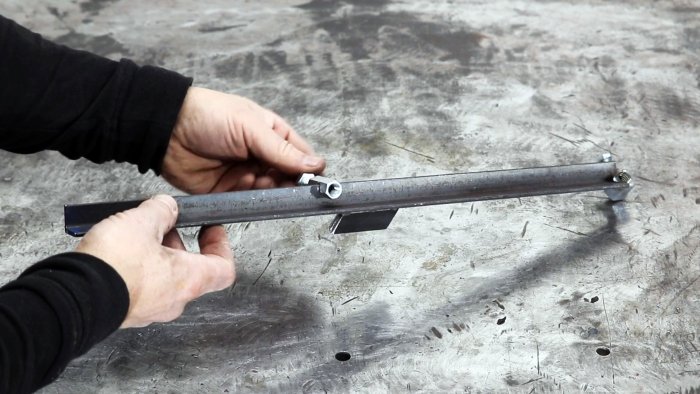

В центр к ребру уголка приваривается кусок полосы. Затем на него устанавливается надрезанная удлиненная гайка и поджимается болтом.
Как сделать инструмент для разметки любых труб перед резкой

Как сделать инструмент для разметки любых труб перед резкой

Готовый шаблон вставляется в тиски.
Как сделать инструмент для разметки любых труб перед резкой

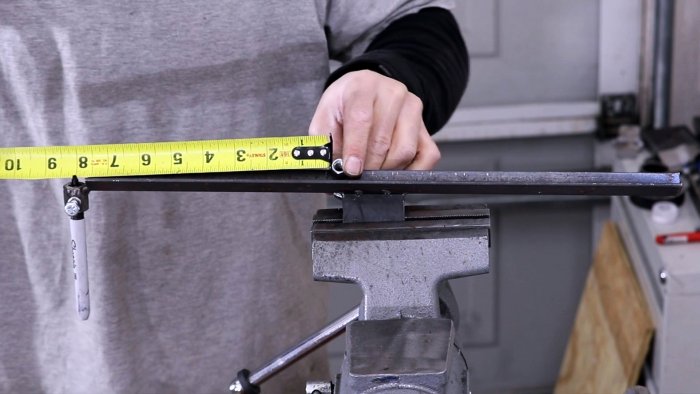

В приваренной гайке зажимается карандаш или маркер. После этого сдвигая скользящий упор можно выставить нужное расстояние от него до пишущего грифеля.
Как сделать инструмент для разметки любых труб перед резкой

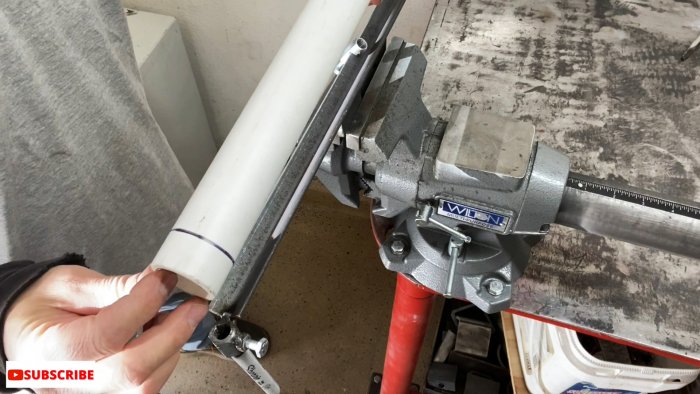

Упираясь в ограничитель трубкой для разметки нужно провернуть ее вокруг своей оси. Если она отторцована ровно, то грифель оставит точную разметку. С таким шаблоном можно очень быстро размечать однотипные заготовки. Учитывая, что делать его 20 мин, то самоделка вполне стоящая.
Как сделать инструмент для разметки любых труб перед резкой

Смотрите видео
