Вся «начинка» таких тисков «спрятана» под верстаком, что способствует удобной и безопасной работе. Изготовить их можно из доступных и даже бросовых материалов, затратив немного времени, и обладая навыками обращения с инструментами по металлу и дереву.
Как сделать тиски из старых амортизаторов

Понадобится


Чтобы собрать тиски-самоделки, нам необходимо приготовить:
  • старые амортизаторы;
  • болты, гайки, шайбы, шурупы и винты;
  • лист многослойной фанеры;
  • два типа клея Момент;
  • стержень с наружной резьбой (шпильку);
  • стальной тройник для труб;
  • круглый деревянный стержень.

Для работы потребуется: металлическая щетка, тиски, болгарка, молоток, сварка, окрасочная камера, разные пилы, долото, фрезер, дрель и др.

Процесс изготовления тисков

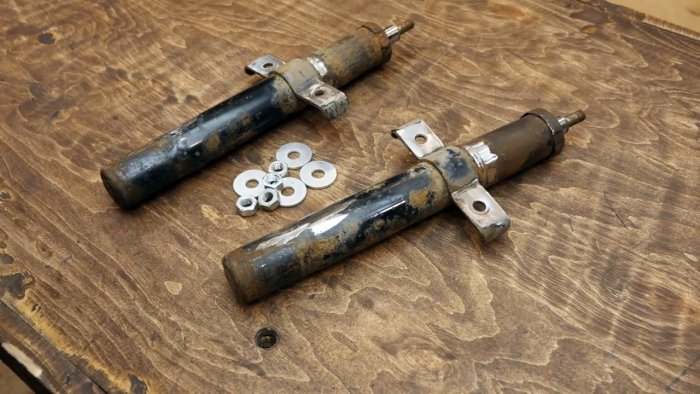

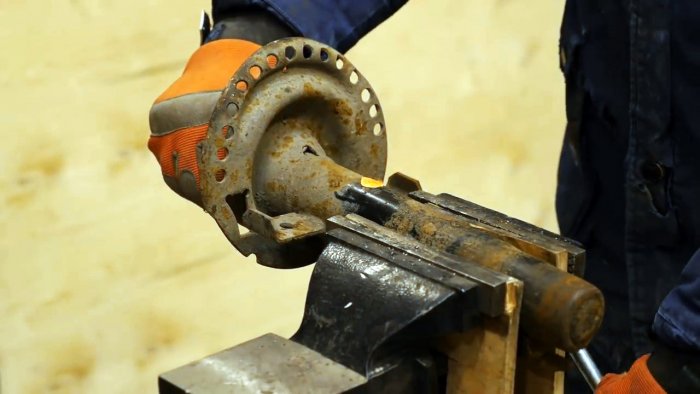

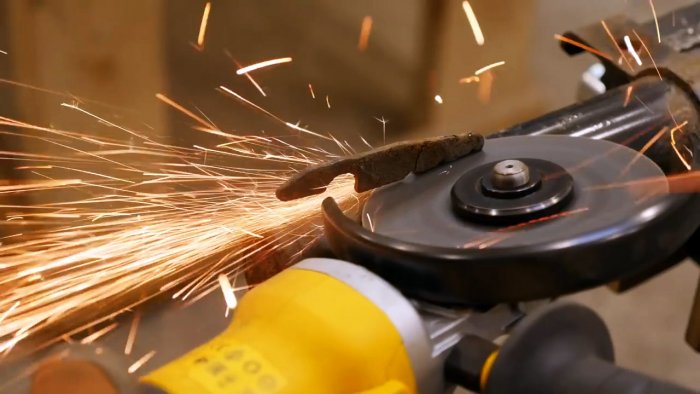

Вначале очищаем от грязи старые амортизаторы, в т. ч. металлической щеткой, и удаляем все ненужные детали, используя тиски, болгарку и молоток.
Как сделать тиски из старых амортизаторов

Как сделать тиски из старых амортизаторов

Как сделать тиски из старых амортизаторов

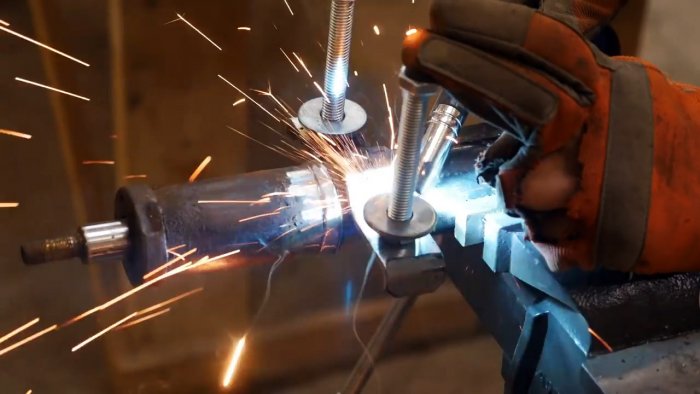

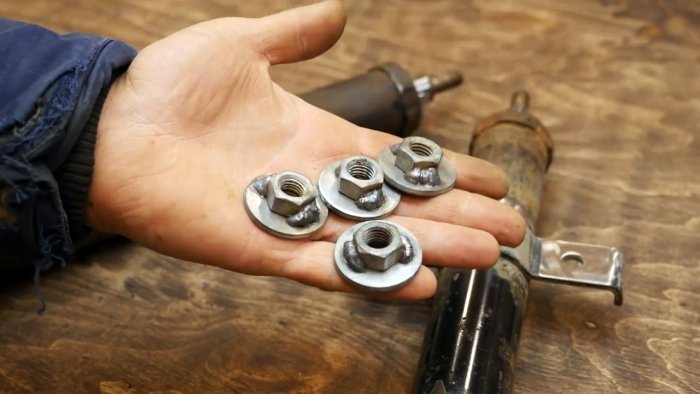

Привариваем широкие шайбы к гайкам, которые с вкрученными болтами крепим сваркой к штатным узлам навески амортизаторов.
Как сделать тиски из старых амортизаторов

Как сделать тиски из старых амортизаторов

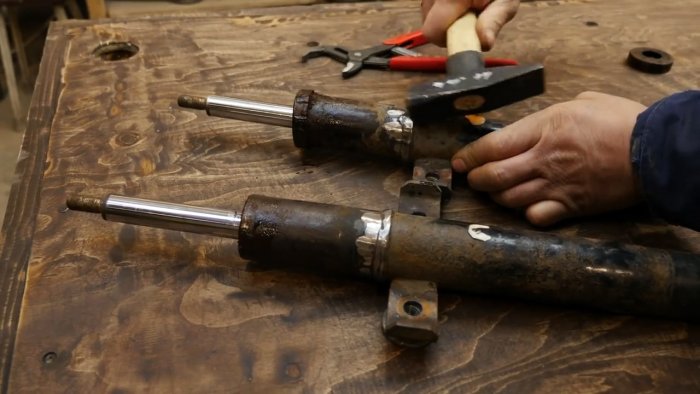

Наносим средство WD-40 под колпачки амортизаторов, и выдержав некоторое время, удаляем их ударами молотка.
Как сделать тиски из старых амортизаторов

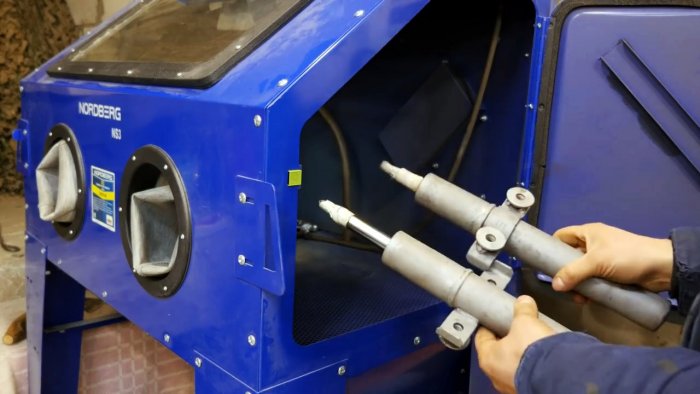

Вдавливаем штоки до упора, а оставшиеся наружи никелированные участки обматываем скотчем. Помещаем амортизаторы в покрасочную камеру для окраски.
Как сделать тиски из старых амортизаторов

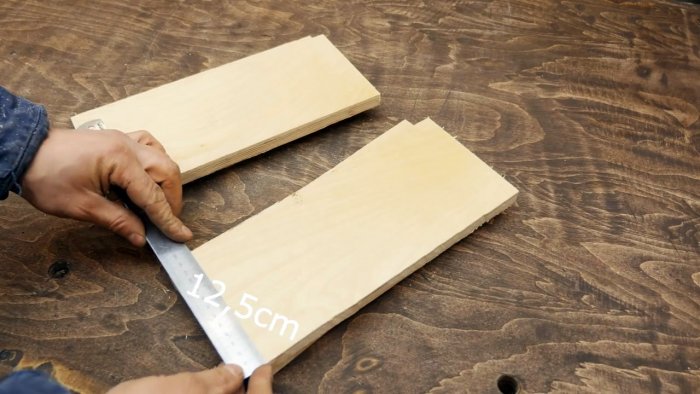

От листа многослойной фанеры отрезаем дисковой пилой полосу нужной ширины. Размечаем ее и маятниковой пилой вырезаем четыре заготовки 12,5×30 см.
Как сделать тиски из старых амортизаторов

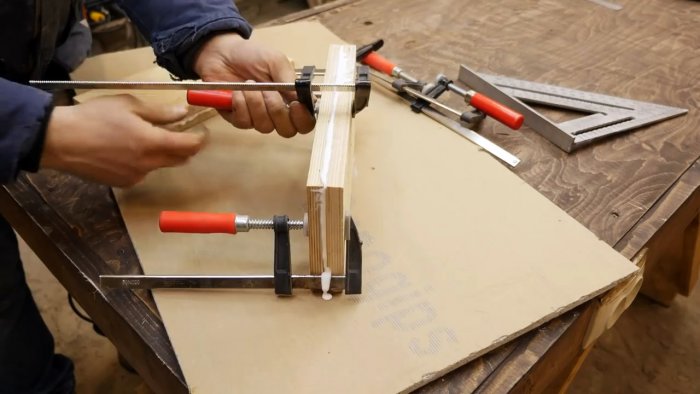

Наносим на заготовки столярный клей Момент и попарно склеиваем, сжимая струбцинами.
Как сделать тиски из старых амортизаторов

После отвердения клея, струбцины снимаем и заготовки обрабатываем полировальной головкой. Затем их нумеруем и фрезером выполняем по периметру фаски.

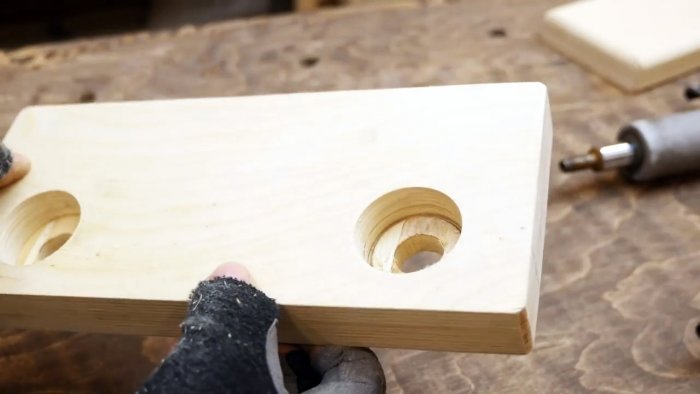

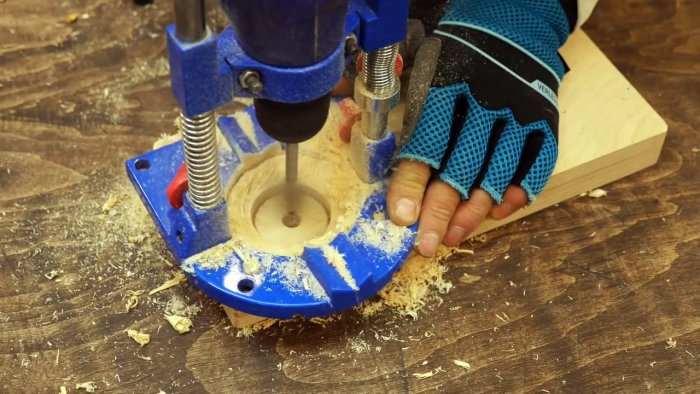

На заготовке № 2 фрезером по разметке сверлим два ступенчатых отверстия. Между ними выполняем еще одно под шестигранную гайку.
Как сделать тиски из старых амортизаторов

Как сделать тиски из старых амортизаторов

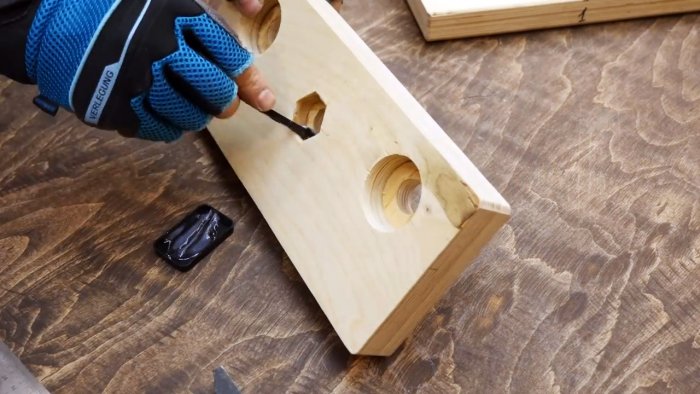

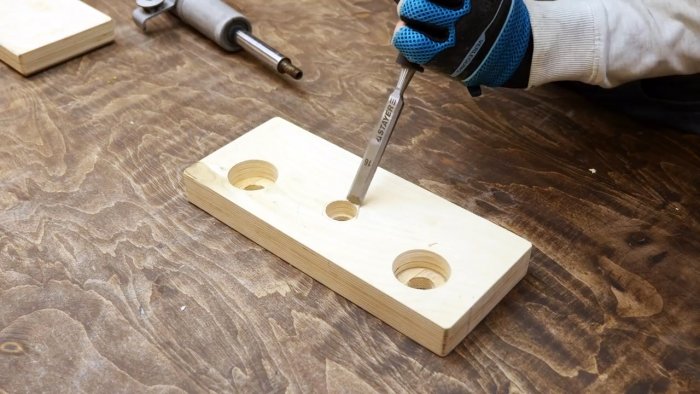

Долотом на высоту гайки трансформируем круглое отверстие в шестигранное.
Как сделать тиски из старых амортизаторов

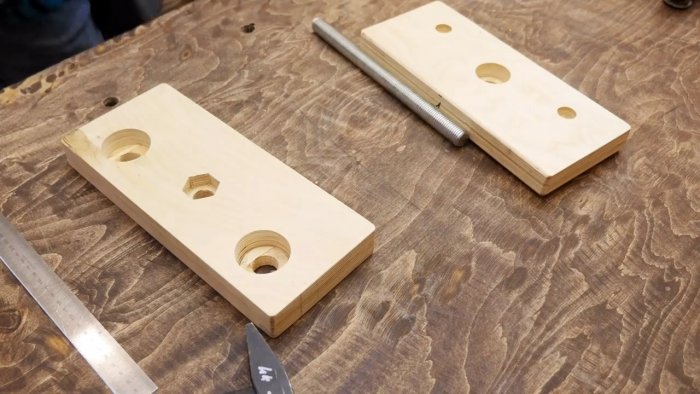

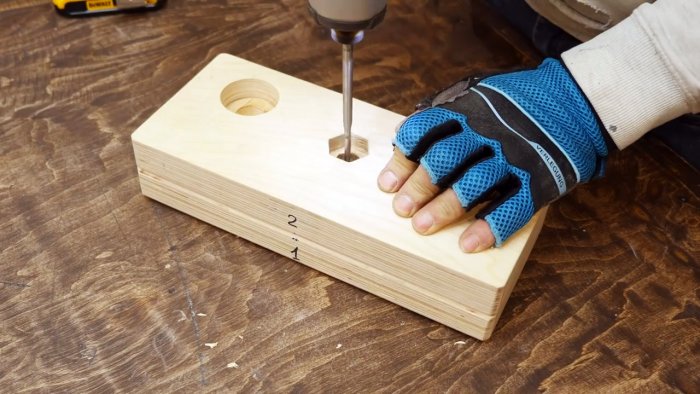

Накладываем заготовку № 2 на первую и сверлим в ней три подобных отверстия. На стержень с резьбой накручиваем гайку и помещаем ее в шестигранное гнездо заготовки № 2.
Как сделать тиски из старых амортизаторов

Как сделать тиски из старых амортизаторов

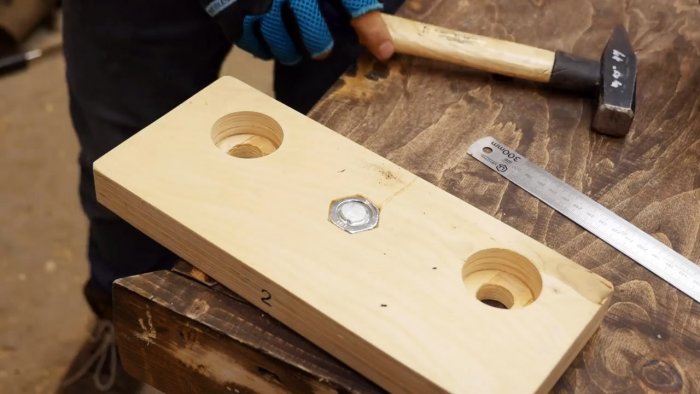

Клеем Момент на эпоксидной основе покрываем шестигранное гнездо и вставляем туда гайку с вкрученным стержнем, осаживаем ее с помощью молотка деревянным бруском, и даем клею отвердеть.
Как сделать тиски из старых амортизаторов

Как сделать тиски из старых амортизаторов

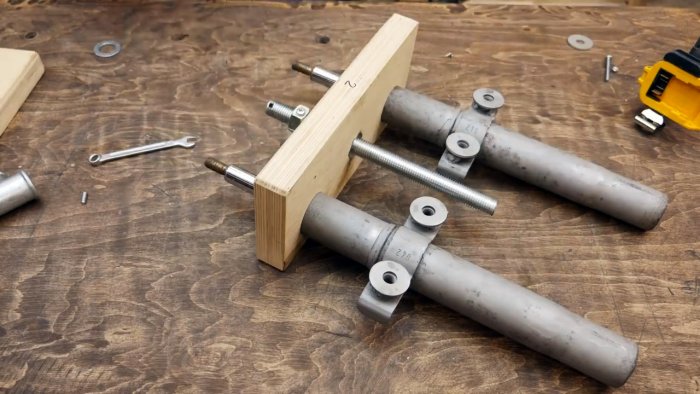

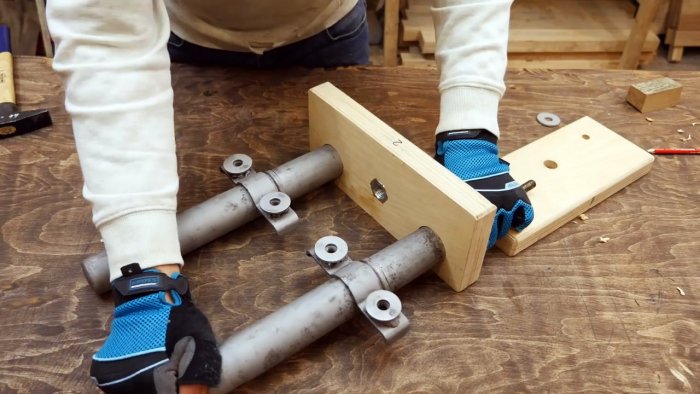

Амортизаторы вставляем в ступенчатые отверстия заготовки № 2, а штоки выводим наружу с другой стороны. Простукиваем молотком через деревянный брусок зону вокруг штоков, чтобы корпуса амортизаторов плотно сели в свои гнезда.
Как сделать тиски из старых амортизаторов

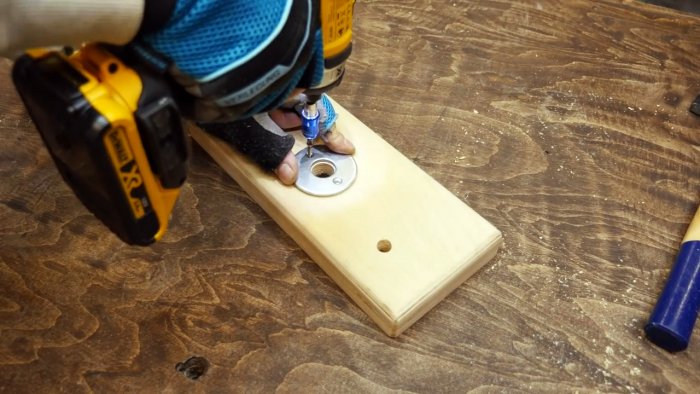

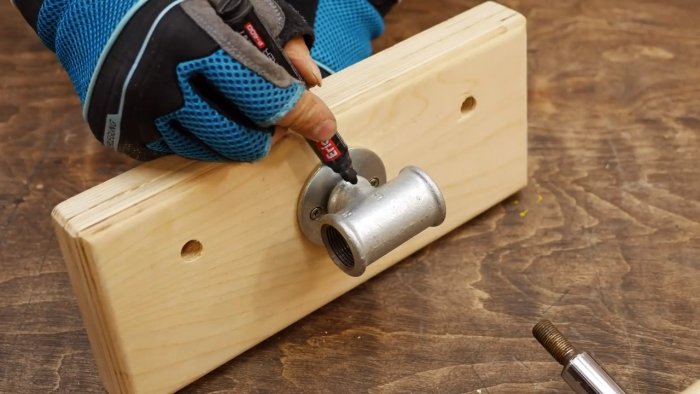

На отверстие в центре заготовки № 1 накладываем широкую шайбу и через два отверстия закрепляем ее шурупами. Снаружи вставляем резьбовой стержень и с лицевой стороны навинчиваем стальной тройник.
Как сделать тиски из старых амортизаторов

Как сделать тиски из старых амортизаторов

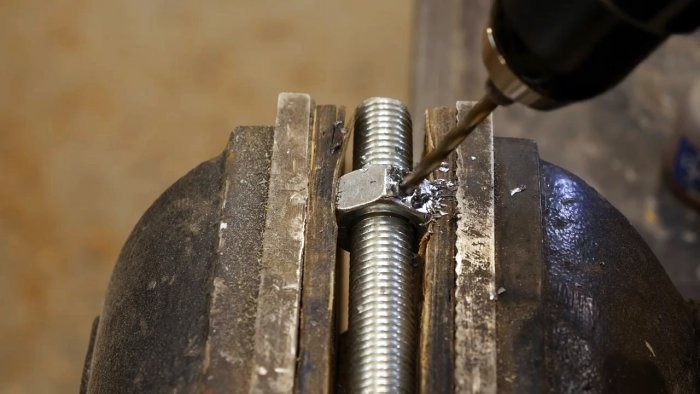

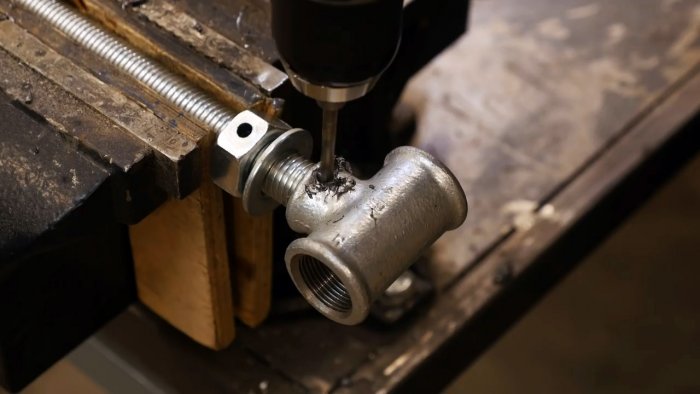

При вкрученном в гайку и тройник стержне, сверлим в них сквозные диаметральные отверстия, вставляем винты и затягиваем гайки. Излишек стержней отрезаем.
Как сделать тиски из старых амортизаторов

Как сделать тиски из старых амортизаторов

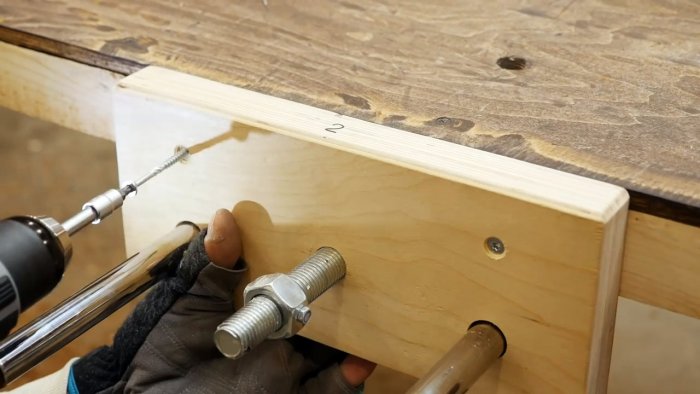

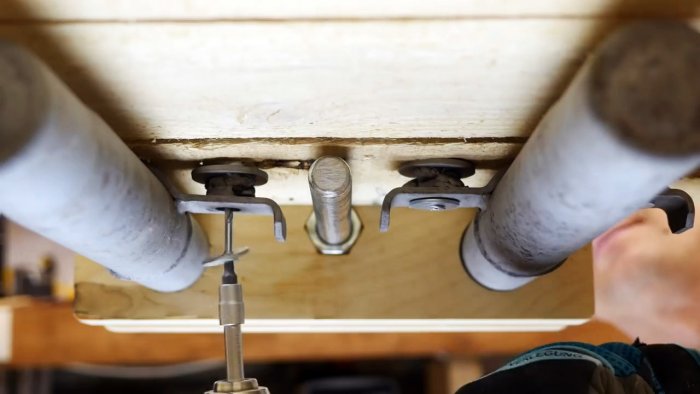

Неподвижный упор (заготовку № 2) с амортизаторами и стержнем с гайкой помещаем под верстак. Закрепляем упор шурупами к верстаку. Амортизаторы снизу крепим к столешнице верстака.
Как сделать тиски из старых амортизаторов

Как сделать тиски из старых амортизаторов

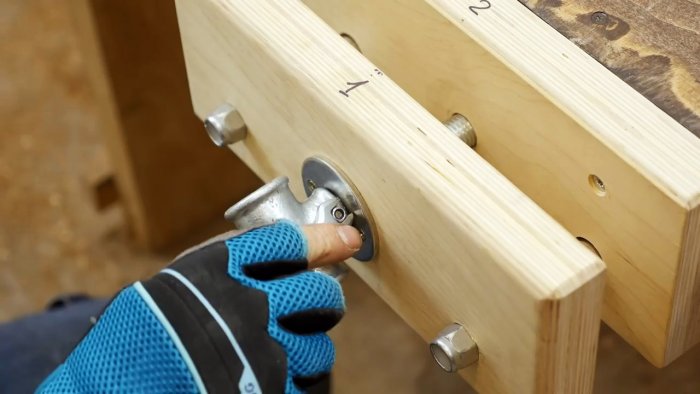

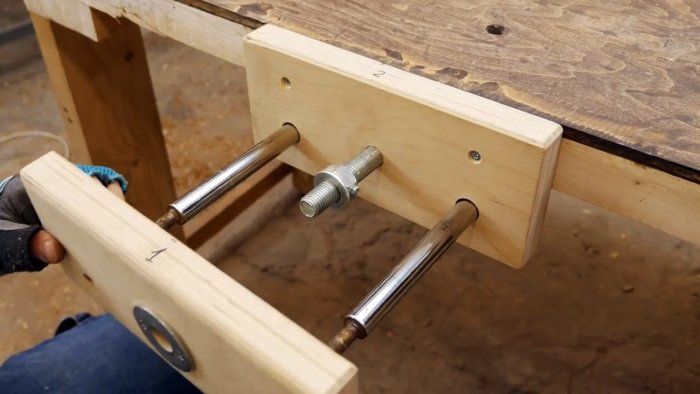

На стержень с гайкой надеваем шайбу и устанавливаем подвижный упор (заготовку № 1) так, чтобы штоки амортизаторов и конец стержня прошли через свои отверстия. На штоки навинчиваем и затягиваем гайки, удерживая штоки неподвижно. На конец резьбы стержня навинчиваем стальной тройник, совмещаем отверстия и закрепляем винтом и гайкой.
Как сделать тиски из старых амортизаторов

Как сделать тиски из старых амортизаторов

Как сделать тиски из старых амортизаторов

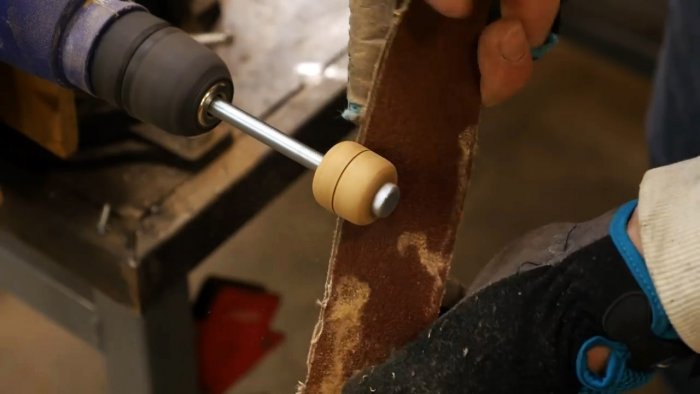

От круглого деревянного стержня отрезаем две заготовки, закрепляем их на шпинделе дрели и обрабатываем наждачной бумагой, пока не получатся диска с плавными обводами.
Как сделать тиски из старых амортизаторов

Как сделать тиски из старых амортизаторов

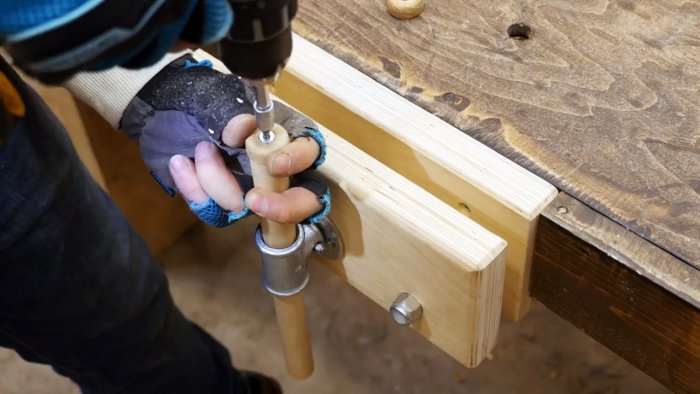

В отверстия тройника вставляем круглый деревянный стержень и на его торцах шурупами закрепляем деревянные диски по диаметру чуть больше поперечника стержня.
Как сделать тиски из старых амортизаторов

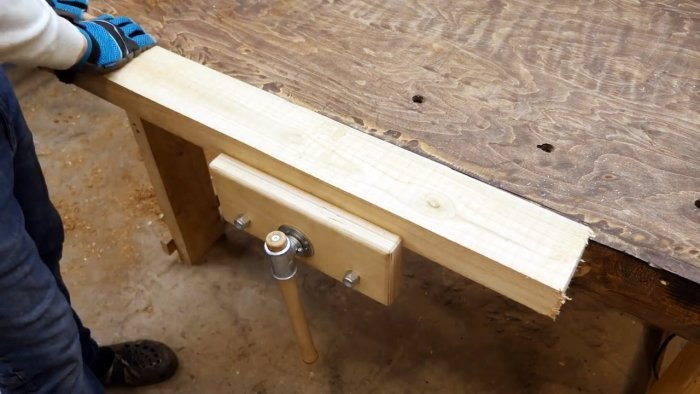

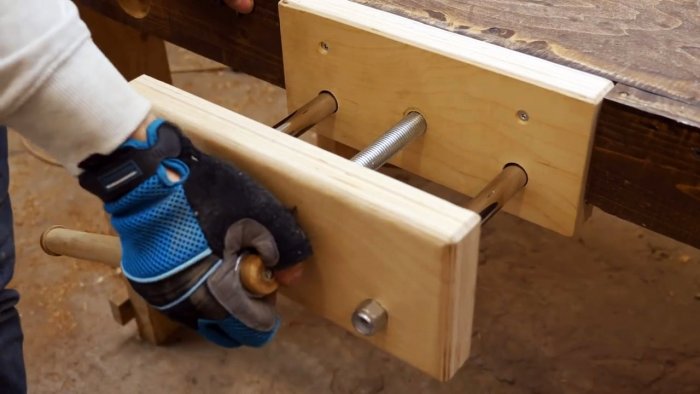

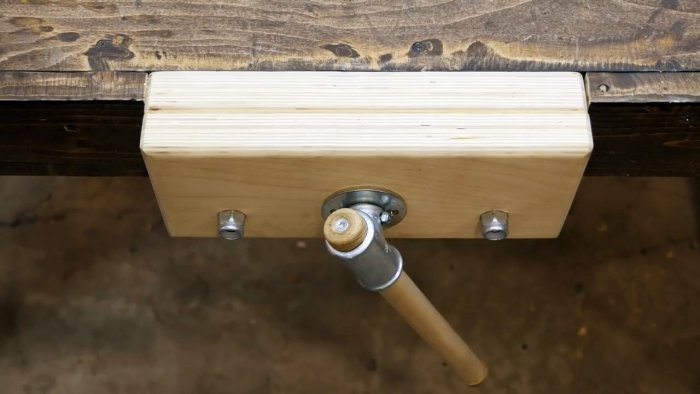

Закручивая или откручивая стержень-вороток, мы сводим или разводим упоры, сжимая или разжимая обрабатываемые заготовки.
Как сделать тиски из старых амортизаторов

Как сделать тиски из старых амортизаторов
