Как нарезать резьбу в два направления на токарном станке своими руками

Идеи для токарных работ по истине неисчерпаемы. Казалось бы, что ничего нового уже не придумаешь, но токари не перестают удивлять. Эта идея заключается в изготовлении десятизаходной резьбы, гайки на которую могут накручиваться в любом направлении.

Что потребуется:


  • токарный станок;
  • фрезер с переходником;

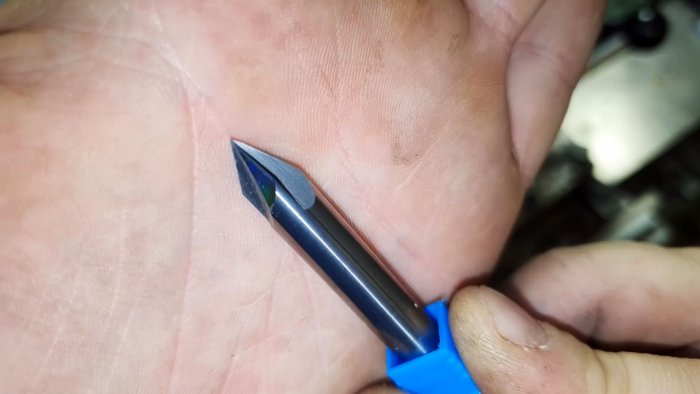

  • фреза с карбида вольфрама с углом заточки 60°;
    фреза с карбида вольфрама

  • болванки из дюралюминия.

Процесс изготовления десятизаходной резьбы


Для этой работы нужно сделать оправку для фрезера, чтобы зажимать его в токарном станке вместо резца. Перед его установкой потребуется выточить стержень. Определиться с его размером и шагом резьбы можно по таблице ГОСТа 19258-73. В примере выбрана резьба М42 с шагом 4 мм.

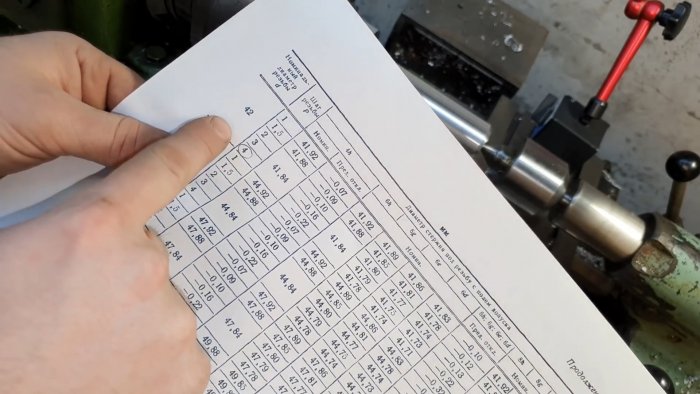

Резьба в таблице ГОСТа 19258-73

Так как резьба десятизаходная, то требуется шаг 4 мм умножить на количество заходов. То есть станок настраивается на шаг 40 мм. Перед началом работ следует убедиться, чтобы фреза подходила к заготовке под прямым углом. Лимб поперечной подачи выставляется на «0» в момент касания фрезы к болванке.

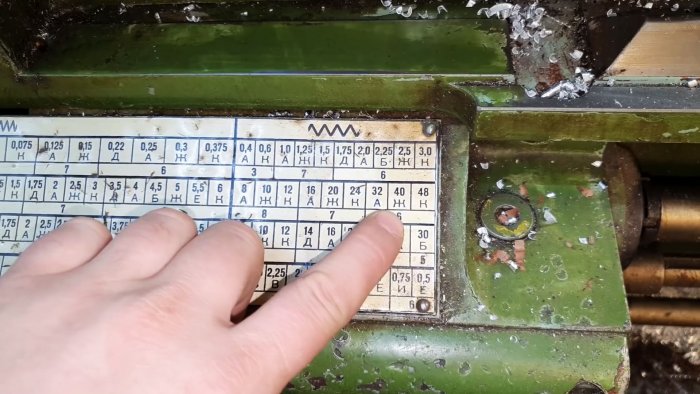

настраивается на шаг 40 мм

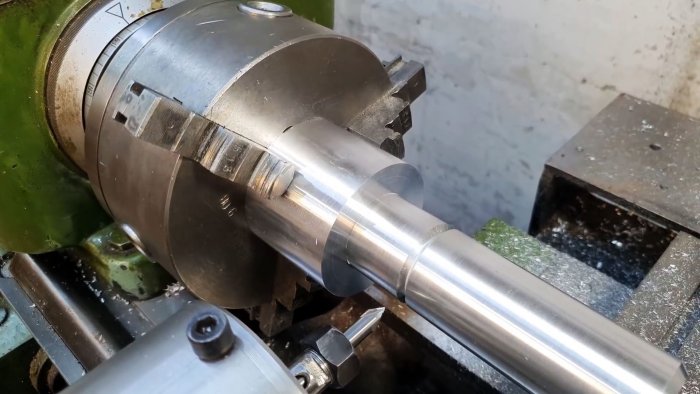

Первым делом нужно проточить заготовку в конце резьбы, чтобы получить канавку для выхода фрезы.

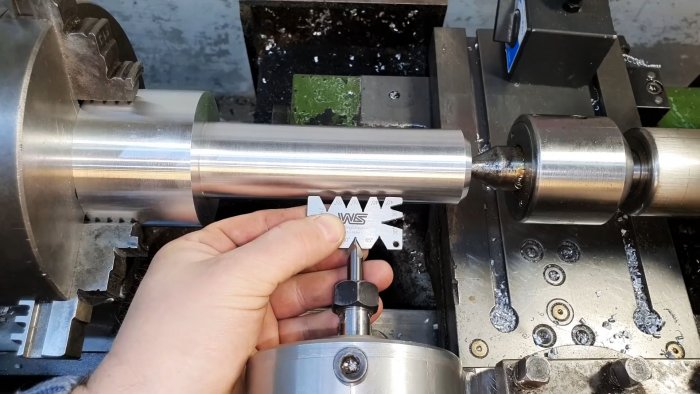

Угол фрезы

Это делается уже фрезером. Шпиндель токарного станка нужно поставить на минимальные обороты. Если даже это будет слишком быстро, то придется использовать частотный преобразователь.
Резьба в два направления на токарном станке

Резьба врезается на глубину 3 мм. В зависимости от мощности фрезера, фрезерование нужно разбить на 3-4 захода. Подготовив один проход, нужно сместиться на 4 мм, чтобы нарезать следующий виток и т.д.

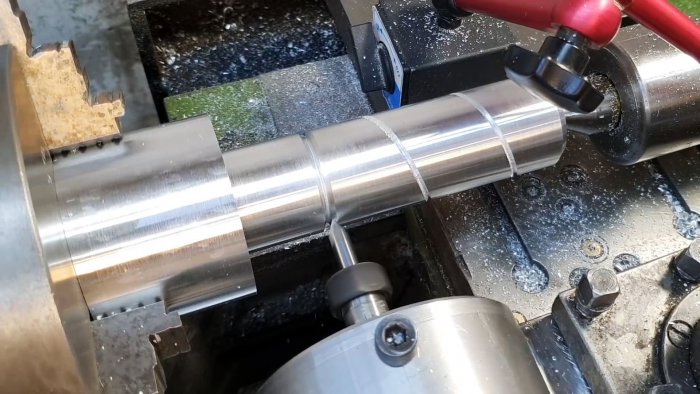

фрезерование 1 захода

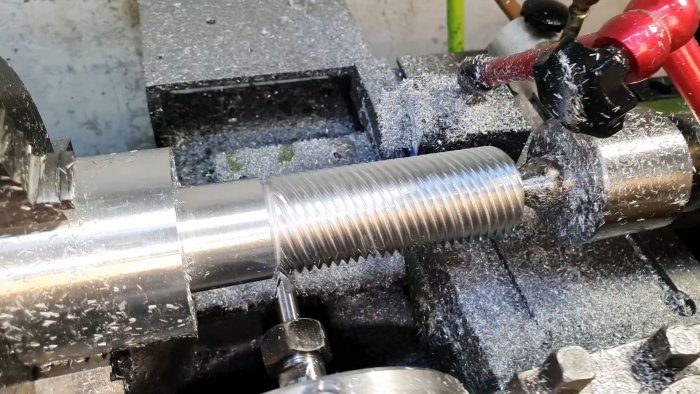

фрезерование нужно разбить на 3-4 захода

После нарезки правой резьбы требуется перевести станок в режим нарезки левой. Далее все делается аналогично, но в противоположную сторону. Саму болванку можно стилизовать под болт, сформировав на ее конце шестигранную головку.

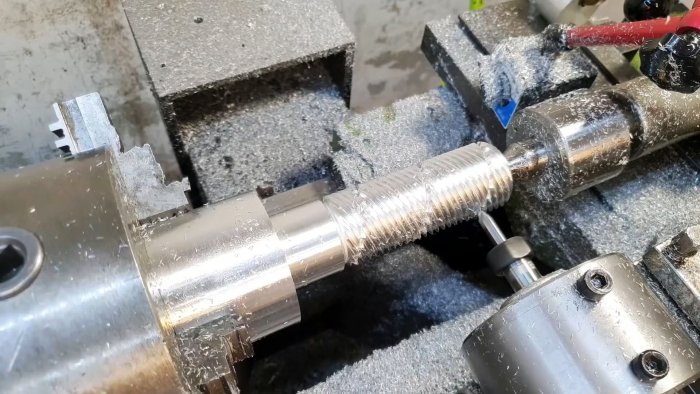

Заход резьбы в левом направлении 1 заход

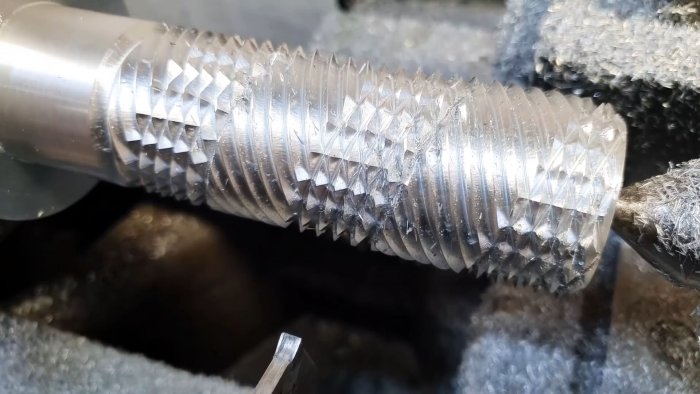

Заход резьбы в левом направлении 4 заход

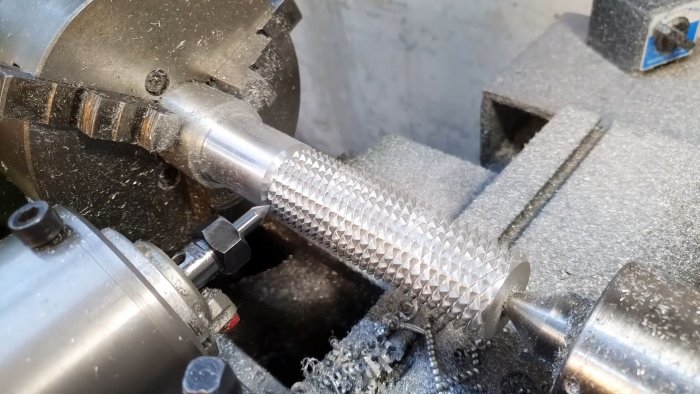

Резьба в два направления на токарном станке почти готова

В завершение нарезается 2 десятизаходные гайки.

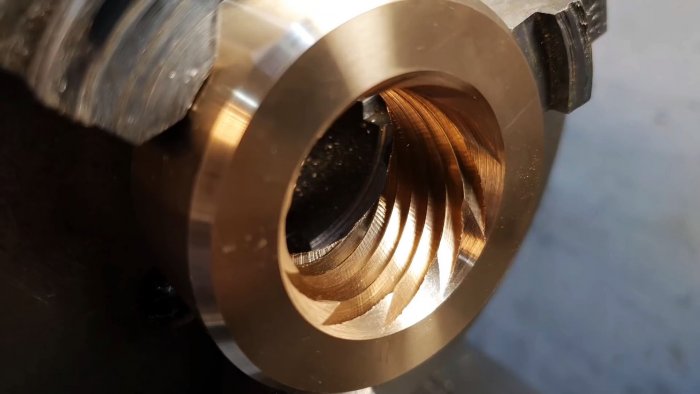

десятизаходная гайка

Одна с левой, вторая с правой резьбой. В итоге получаем очень интересный сувенир.

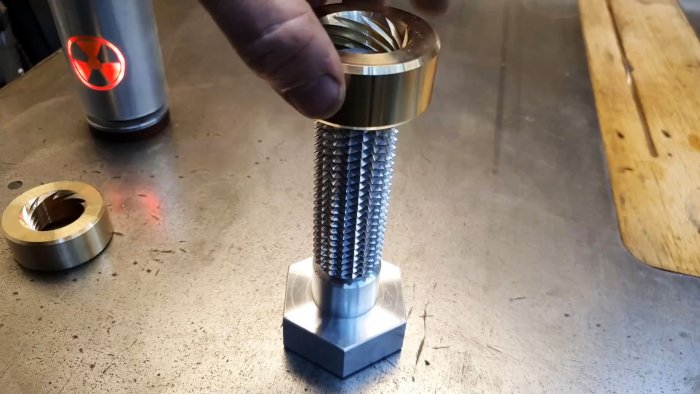

Навинчиваем гайку на резьбу

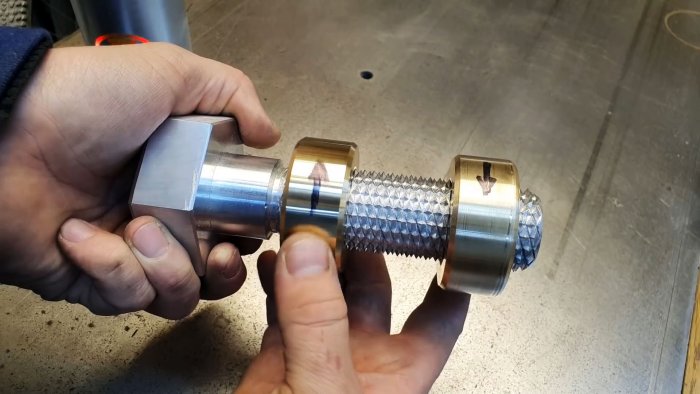

Навинчиваем две гайки

Резьба в два направления на токарном станке с двумя гайками

Смотрите видео


Олег Певцов на своем Ютуб канале показывает как это можно сделать на токарном станке своими руками.
