Как сделать кран с дистанционным управлением

Система дистанционного управления подачей воды может быть полезна во многих сферах быта. Классический пример: полив огорода или наполнение емкости. Чтобы показать как это просто сделать, давайте соберем эту установку и будем управлять водопроводным краном на расстоянии.

Понадобится



Изготовление системы подачи воды с дистанционным управлением

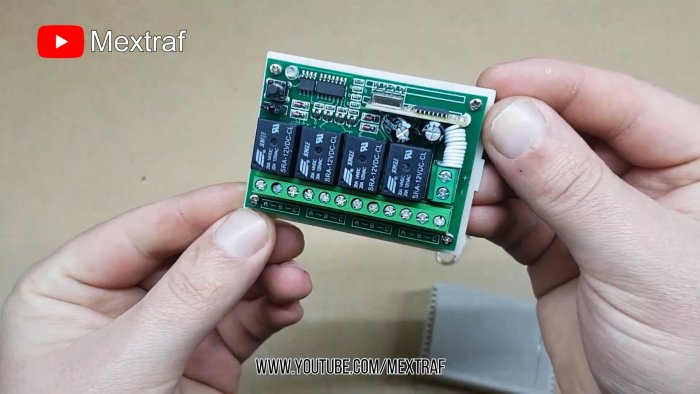

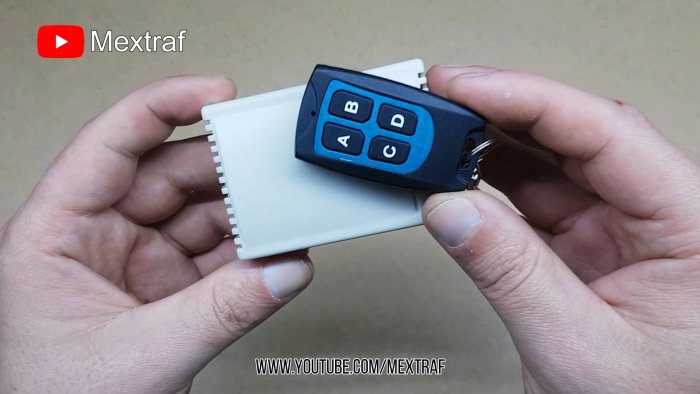

Не обязательно покупать модуль дистанционного управления на 4 команды как в примере, можно взять любой. Снимаем крышку с контроллера.
Как сделать подачу воды с дистанционным управлением

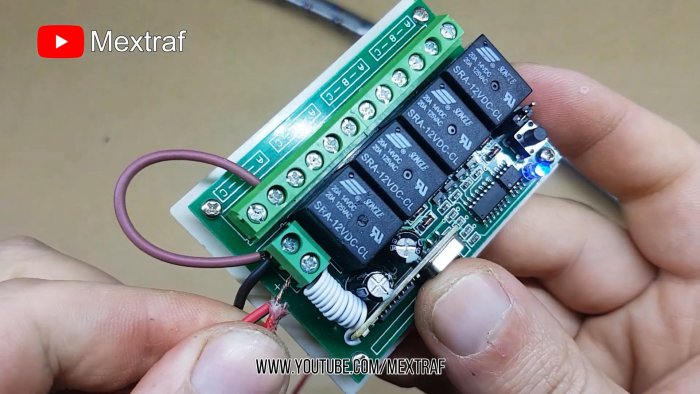

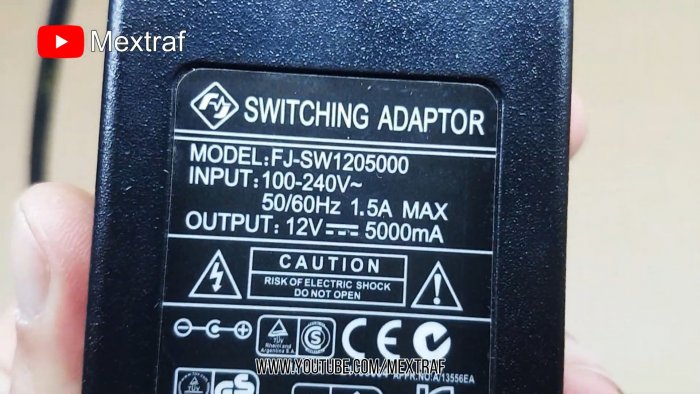

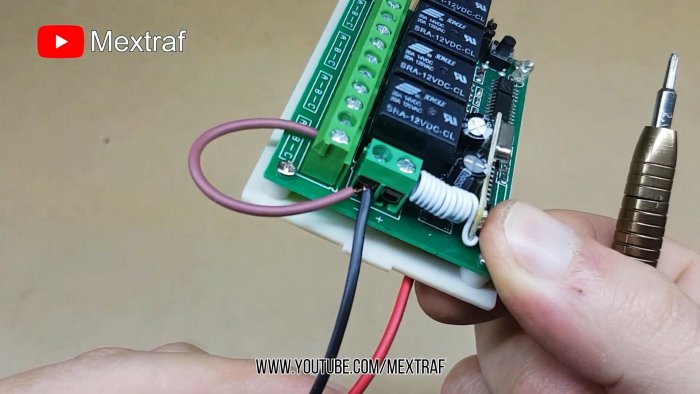

Видим большую, длинную колодку подключения от реле, и маленькую на два контакта с боку - это питание модуля. Один блок на 12 В будет питатель и модуль и клапан. Поэтому от минуса блока сделаем ответвление к контактам реле.
Как сделать подачу воды с дистанционным управлением

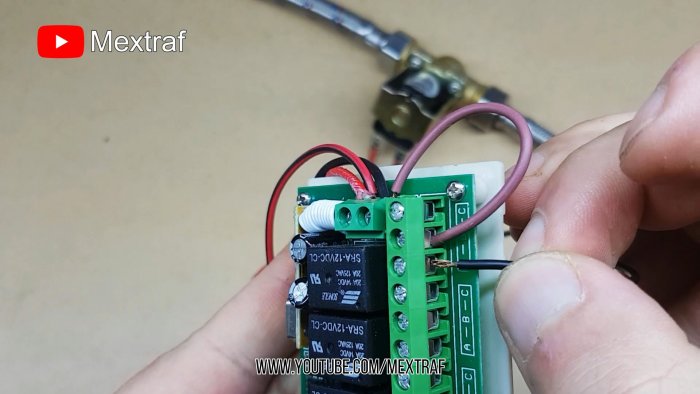

Далее подключим клапан к плюсу блока и выхода от разомкнутых контактов реле.
Как сделать подачу воды с дистанционным управлением

Как сделать подачу воды с дистанционным управлением

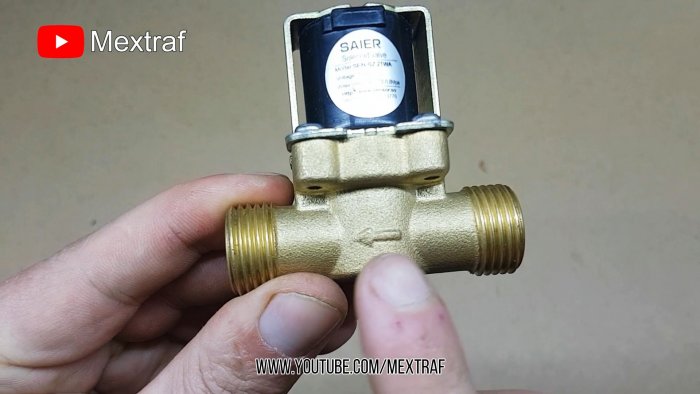

Клапан теперь можно включить в систему гибкими подводками. Обратите внимание, что на его корпусе есть стрелка, показывающая направление течения воды. При неправильном включении клапан работать не будет.

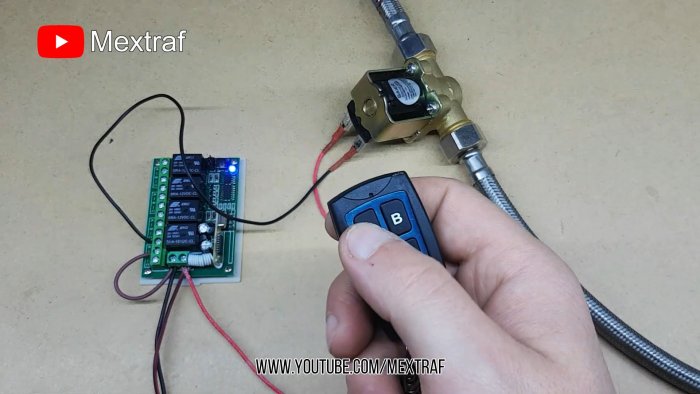

Далее включаем блок к сеть и пробуем управлять клапаном.
Как сделать подачу воды с дистанционным управлением

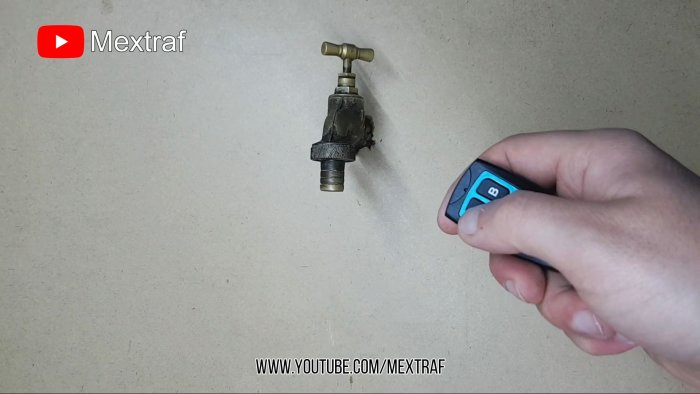

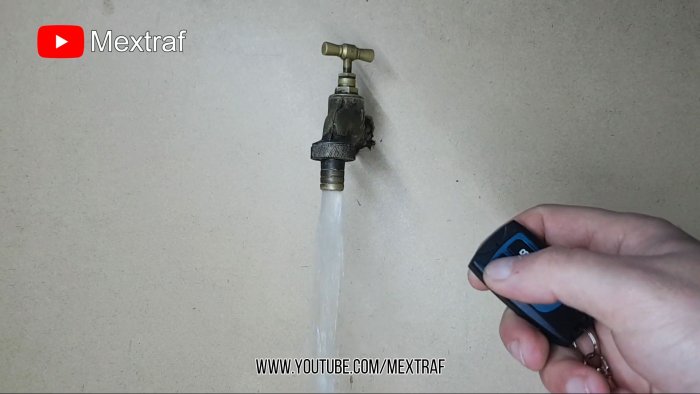

Испытаем в деле, подключив к центральному водопроводу.
Как сделать подачу воды с дистанционным управлением

Как сделать подачу воды с дистанционным управлением

Радиомодуль фиксирует состояние и напряжение держится на клапане до тех пор, пока повторно не будет нажата кнопка пульта ДУ. Естественно, пока вода идет через клапан на нем присутствует напряжение 12 В.

Смотрите видео



Также посмотрите как можно сделать прожектор с дистанционным управлением - sdelaysam-svoimirukami.ru/3666-prozhektor-s-distancionnym-upravleniem.html Там используется подобный модуль ДУ, только на одну команду.
