Как сделать трубогиб из роторов от сгоревших электромоторов

Роторы из сломанных электромоторов можно применять в качестве вальцов при изготовлении трубогиба. Их применение в этом качестве существенно упростит сборку станка.

Материалы:


  • роторы от электромоторов – 3 шт.;
  • подшипники в корпусе на лапах – 4 шт.;
  • обычные корпусные подшипники – 2 шт.;
  • гнутый швеллер 240-400 мм;
  • трубка 12-15 мм;
  • прут 10-12 мм;
  • листовая сталь от 5 мм;
  • гидравлический домкрат.

Процесс изготовления трубогиба

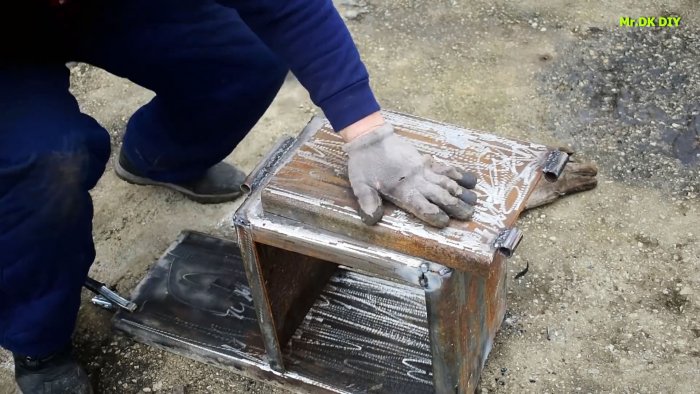

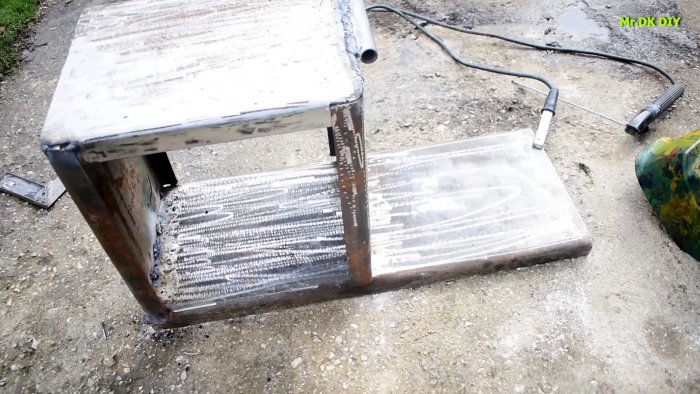

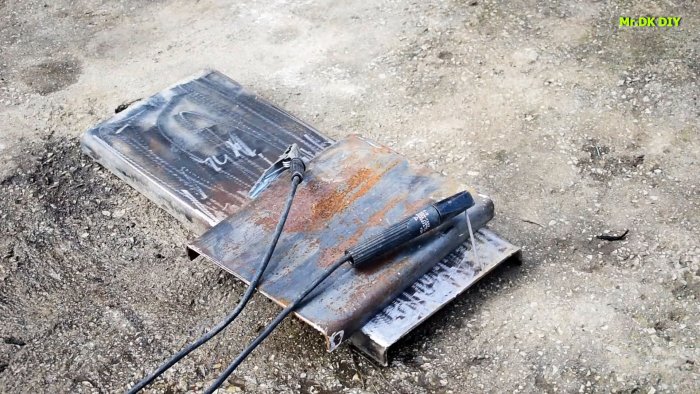

Из швеллера сваривается станина трубогиба. Она представляет собой короб, подошва которого делается длиннее в 2 раза.
Как сделать трубогиб из роторов от сгоревших электромоторов

Как сделать трубогиб из роторов от сгоревших электромоторов

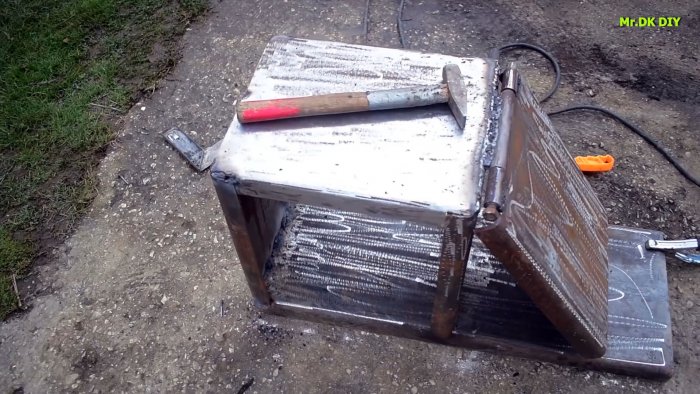

Над выступающей половиной подошвы на станину устанавливается откидная полка из отрезка швеллера. Она цепляется с помощью самодельной петли, представляющей собой приваренные трубки к полке и станине, соединенные штифтом.
Как сделать трубогиб из роторов от сгоревших электромоторов

Как сделать трубогиб из роторов от сгоревших электромоторов

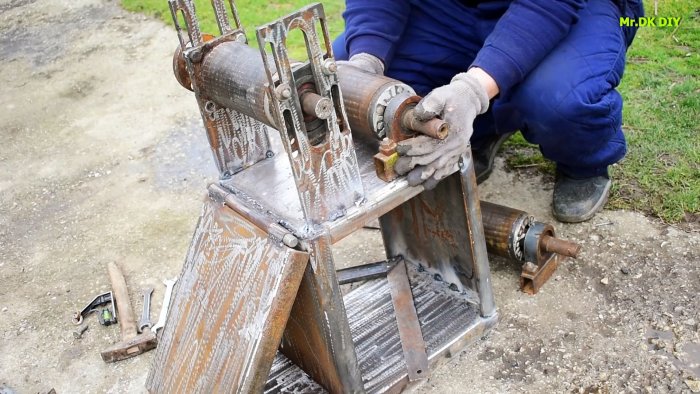

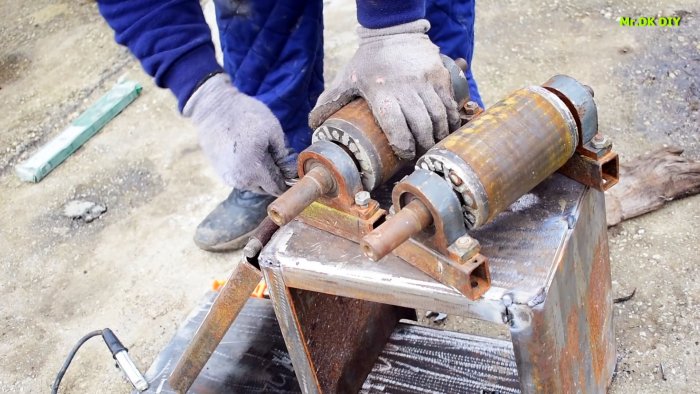

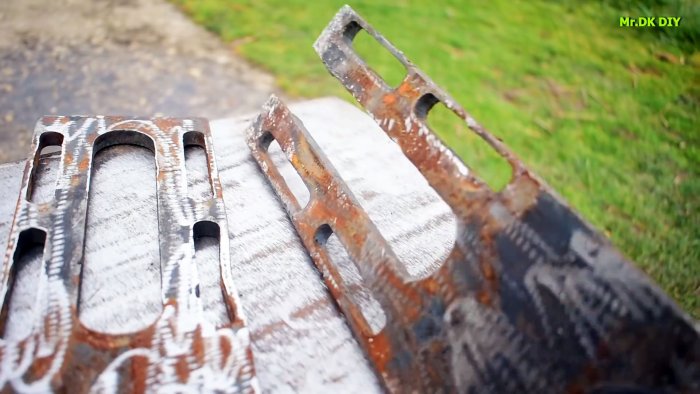

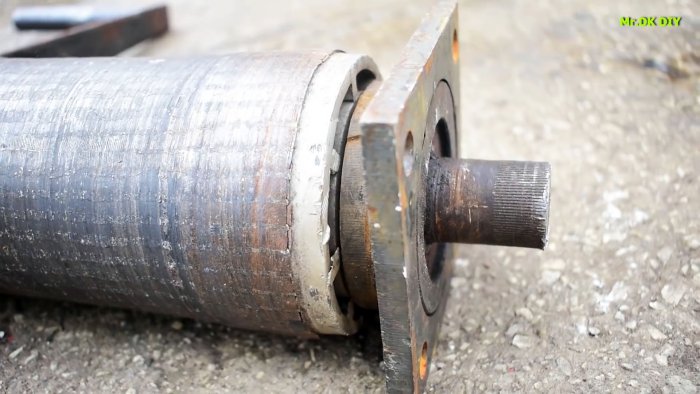

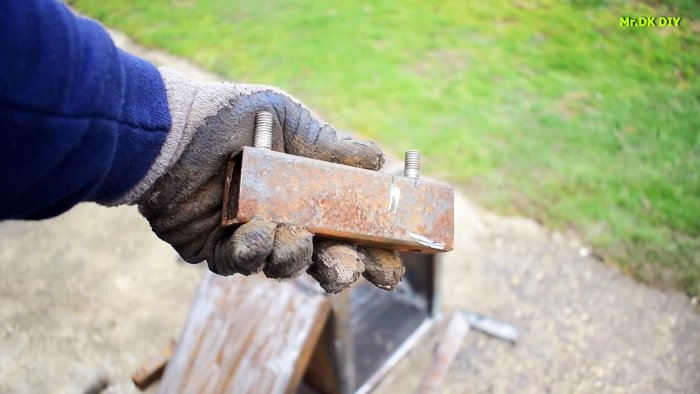

К лапам подшипников двух роторов прикручиваются отрезки профильной трубы. К станине привариваются высокие проушины из листовой стали с длинными вырезами и отверстиями под крепеж третьего ротора. Тот прикручивается к стойкам через обычные корпусные подшипники. Ось ротора оснащается воротком.
Как сделать трубогиб из роторов от сгоревших электромоторов

Как сделать трубогиб из роторов от сгоревших электромоторов

Как сделать трубогиб из роторов от сгоревших электромоторов

Как сделать трубогиб из роторов от сгоревших электромоторов

Как сделать трубогиб из роторов от сгоревших электромоторов

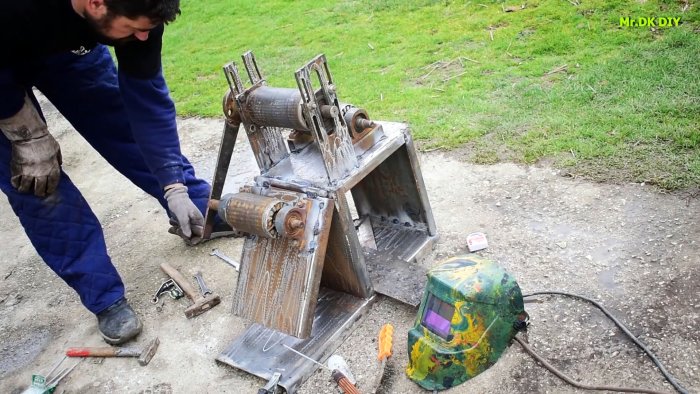

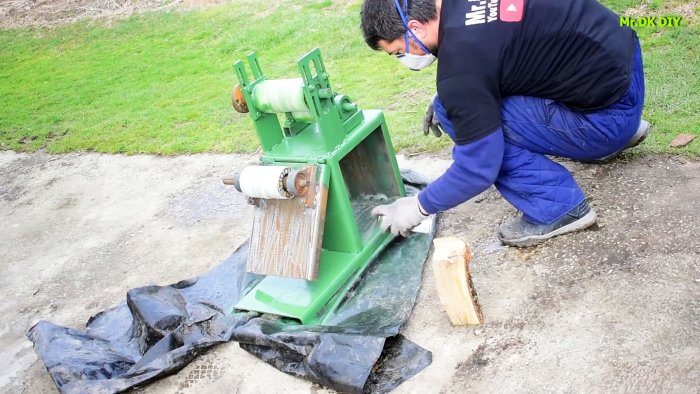

К станине привариваются один из роторов на трубках. Второй вваривается на откидную полку. После этого станок готов к использованию, остается его только покрасить.
Как сделать трубогиб из роторов от сгоревших электромоторов

Как сделать трубогиб из роторов от сгоревших электромоторов

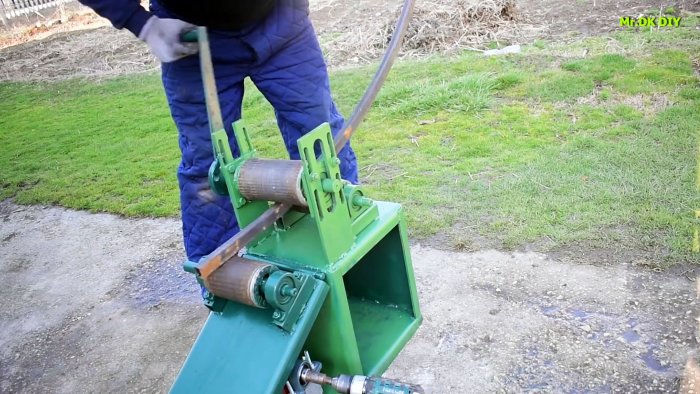

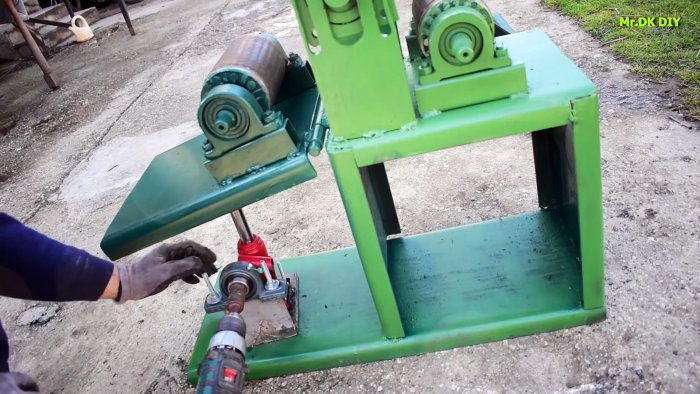

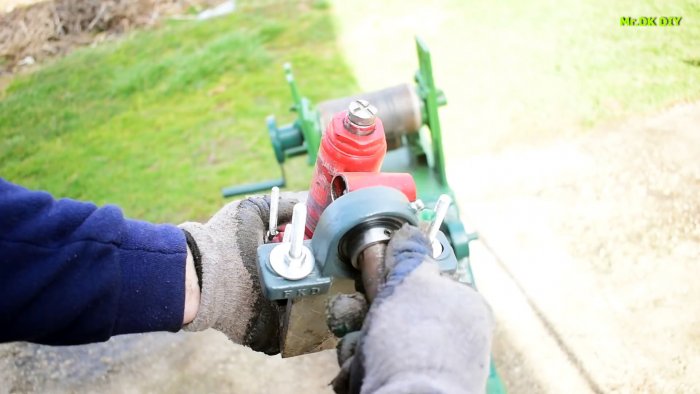

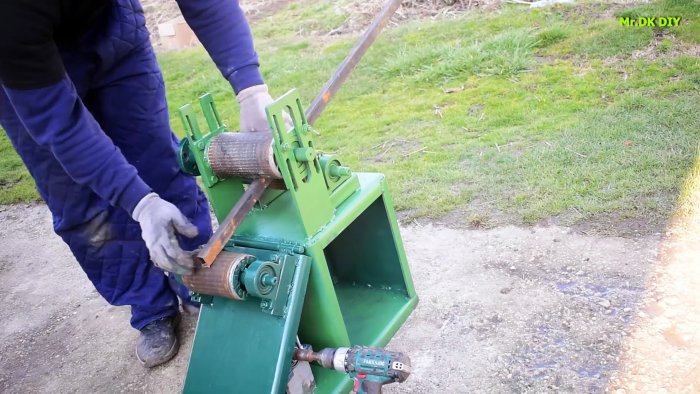

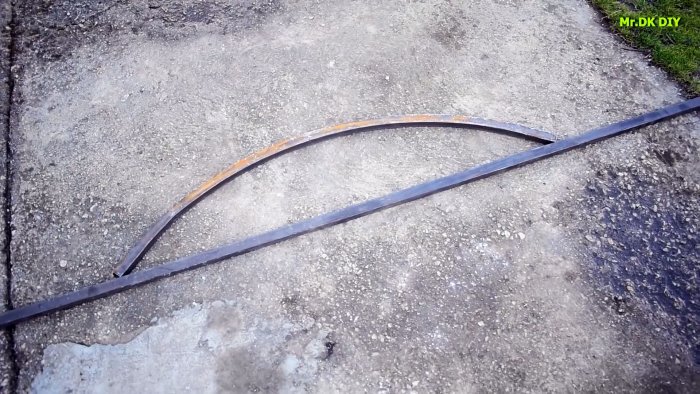

Под полку подставляется домкрат, а между вальцов станка заводится труба. Далее домкрат поднимается, пока ротор на полке в нее не упрется. После этого прокручивая вороток, нужно ее прогнать между вальцами, чтобы подогнуть. Затем домкрат поднимается выше, и так пока заготовка не получит необходимый радиус изгиба.
Как сделать трубогиб из роторов от сгоревших электромоторов

Как сделать трубогиб из роторов от сгоревших электромоторов

Как сделать трубогиб из роторов от сгоревших электромоторов

Как сделать трубогиб из роторов от сгоревших электромоторов

Как сделать трубогиб из роторов от сгоревших электромоторов
