Главная » Мастерская » Как сделать мини ножовку по металлу для работы в труднодоступных местах
В труднодоступных местах, где и самому-то не развернуться, с большим инструментом работать крайне неудобно и небезопасно. Например, работа с ножовкой по металлу. Всегда найдётся место, куда не подлезть обычной ножовкой. Не сработать и маленькой болгаркой из-за опасения возгорания. Обычной ножовке, что по дереву, что по металлу, нужно определённое пространство для размаха. С такой же, но маленькой ножовкой, места почти не надо – амплитуда поступательных движений крайне небольшая, и затруднений в работе будет минимум. Сделать такую ножовку самостоятельно, из любого поручного барахла, не составит почти никакого труда. Единственное, что придётся купить, это полотно по металлу, за 15 р. Можно, конечно, купить и мини ножовку целиком, но стоит она недёшево, а пользоваться ей, обычно, приходится крайне редко. К тому же, кусок тонкой трубы да пара болтиков, думаю, найдётся в хозяйстве у каждого.
Как сделать мини ножовку по металлу для работы в труднодоступных местах

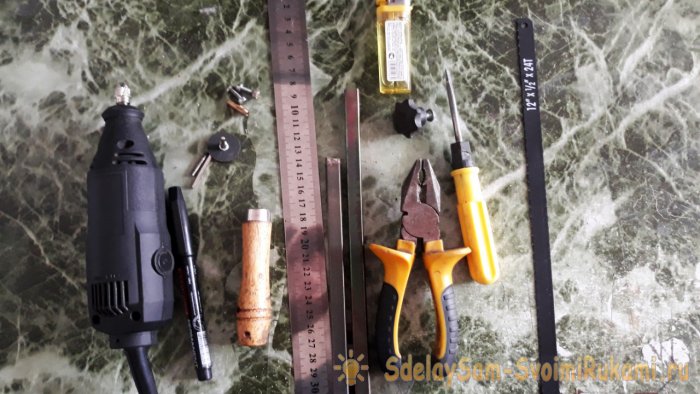

Понадобится


  • Полотно по металлу стандартное.
  • Трубка квадратная, 10×10×500 мм.
  • Два болтика на 6, и гайки к ним
  • Два болта на 8 с барашками (можно обычные гайки, если не найдётся с барашками).
  • Отвертка под болтики.
  • Плоскогубцы.
  • Маркер.
  • Линейка.
  • Дрель.
  • Свёрла на 3, на 4, а так же маленький режущий диск.
  • Рукоять от старого напильника.

Как сделать мини ножовку по металлу для работы в труднодоступных местах

Изготовление мини ножовки по металлу

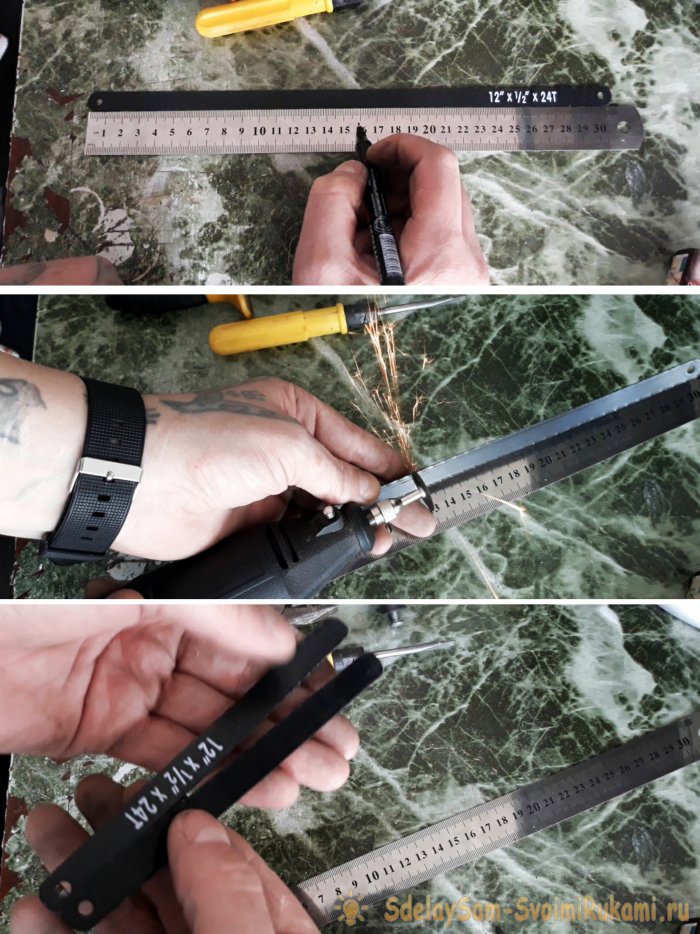

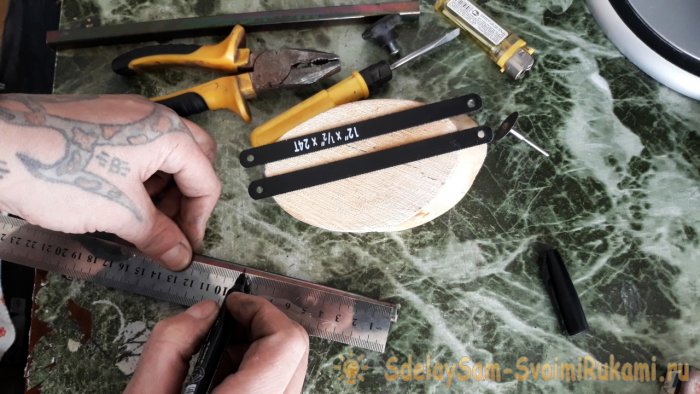

Для начала можно изготовить полотно нужного размера. Для этого, при помощи мини дрели и режущего диска, надо разделить стандартное полотно на две равные части.
Как сделать мини ножовку по металлу для работы в труднодоступных местах

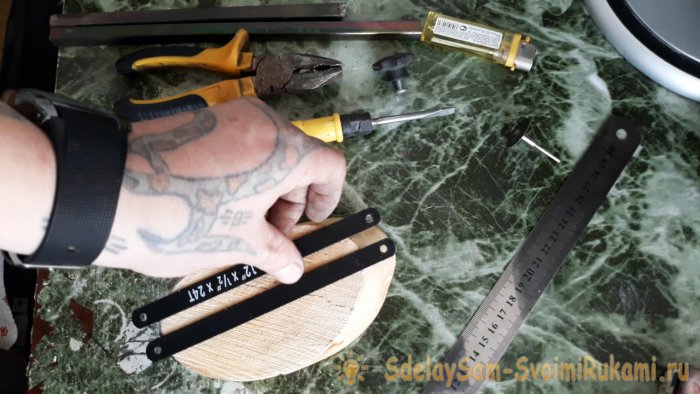

Так же, необходимо закруглить отрезанные края полотна и сделать в них такие же отверстия, как на противоположных концах. В итоге должны получиться два, совершенно одинаковых, пятнадцати сантиметровых полотна.
Как сделать мини ножовку по металлу для работы в труднодоступных местах

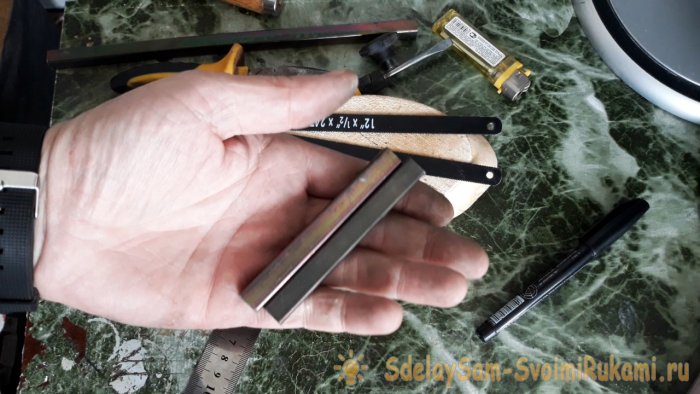

Просверлить полотно можно и самым обычным сверлом по металлу – полотно не лопнет. Оно в середине не такое твёрдое. В процессе изготовления на фабрике, закаляют в нём только зазубренные края, методом мгновенного индукционного нагрева, а середина остаётся сырой, гибкой, и совсем не ломкой. Далее, отмеряем и отпиливаем от трубки (я взял квадратную – с ней проще работать) два куска по 90 мм.
Как сделать мини ножовку по металлу для работы в труднодоступных местах

Как сделать мини ножовку по металлу для работы в труднодоступных местах

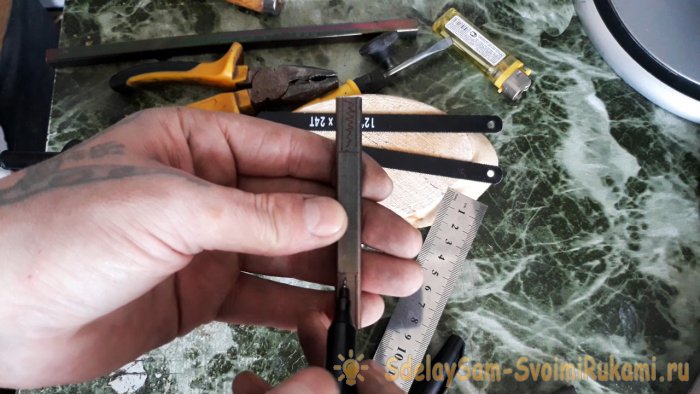

Теперь снова отмеряем от этих отрезков по 20 мм с каждого конца.
Как сделать мини ножовку по металлу для работы в труднодоступных местах

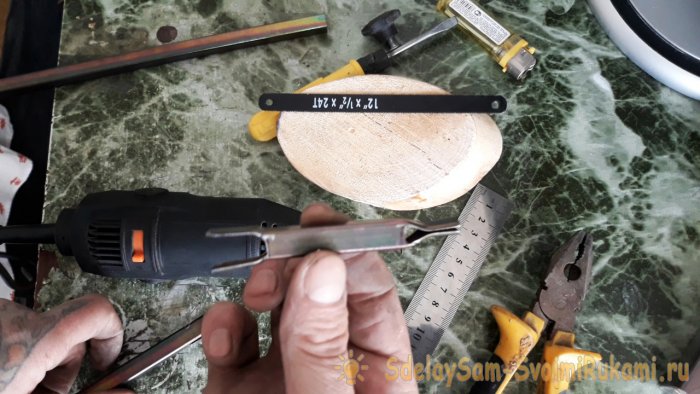

Нужно выпилить из них середину. Вот так:
Как сделать мини ножовку по металлу для работы в труднодоступных местах

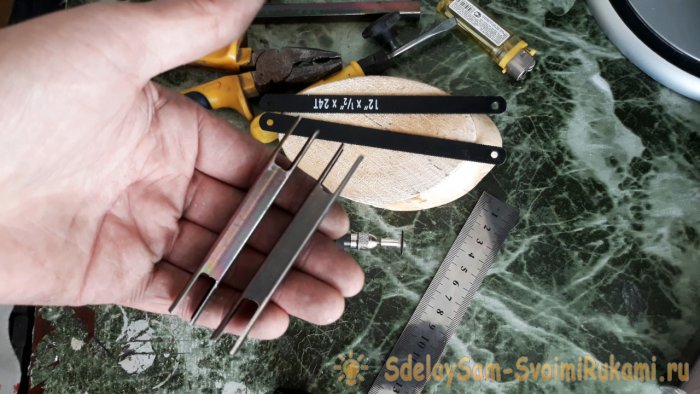

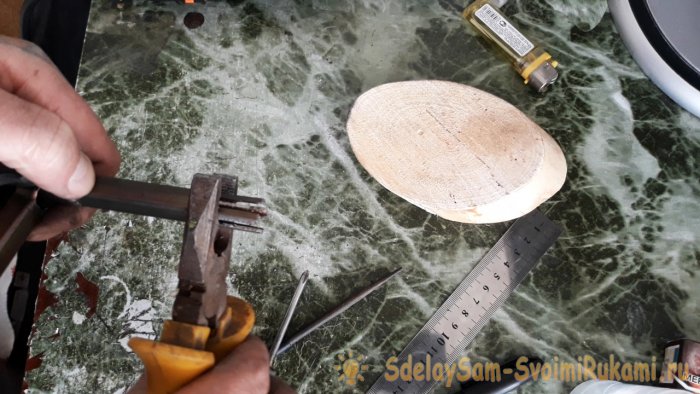

необходимо подогнать плоскогубцами выпиленные концы. Один конец раздвинуть – чтобы в него вместилась основная трубка. Противоположный – наоборот, стиснуть, чтобы в нём держалось полотно.
Как сделать мини ножовку по металлу для работы в труднодоступных местах

Сверлим отверстия на 3 мм в сплюснутых концах обоих заготовок.
Как сделать мини ножовку по металлу для работы в труднодоступных местах

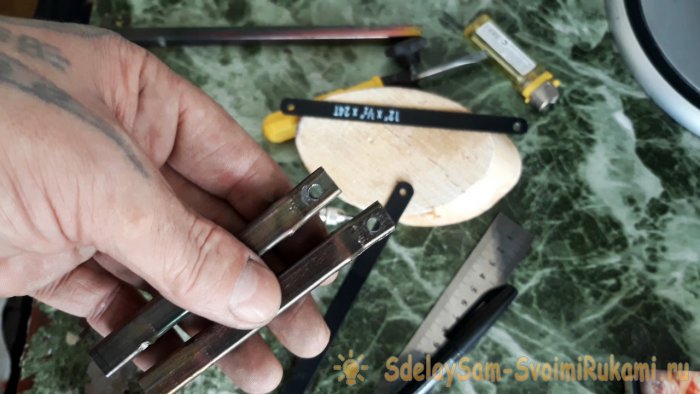

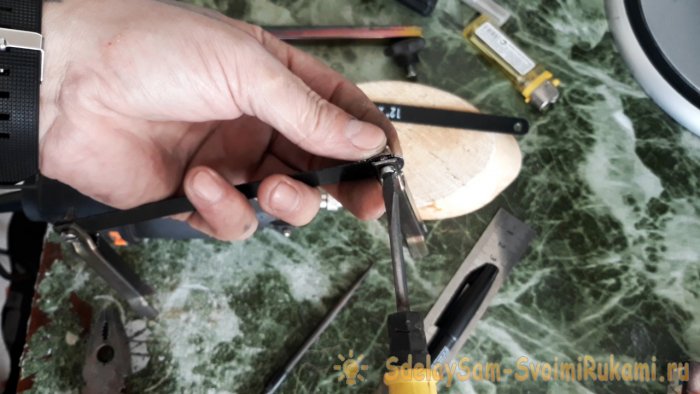

Вставляем полотно в сплюснутые края заготовок, и стягиваем их болтиками на 6.
Как сделать мини ножовку по металлу для работы в труднодоступных местах

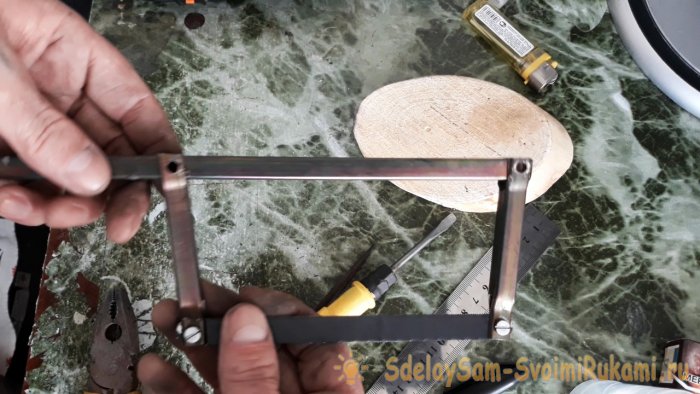

Отпиливаем от трубки 200-250 мм, для основной рамки-держателя, и примеряем к ней заготовки с полотном.
Как сделать мини ножовку по металлу для работы в труднодоступных местах

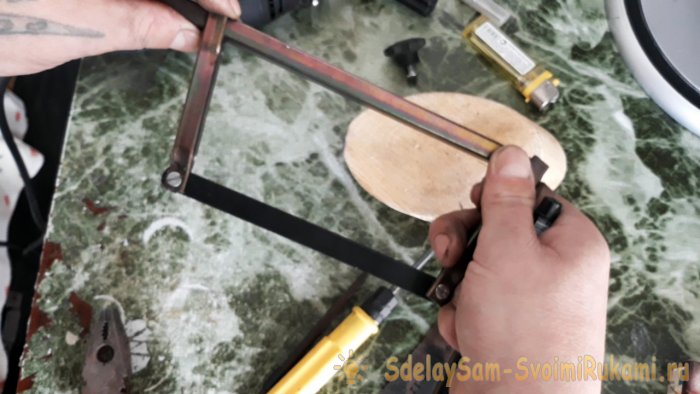

Отмечаем маркером места для болтов с барашками, и сверлим сквозные отверстия сверлом на 4 мм.
Как сделать мини ножовку по металлу для работы в труднодоступных местах

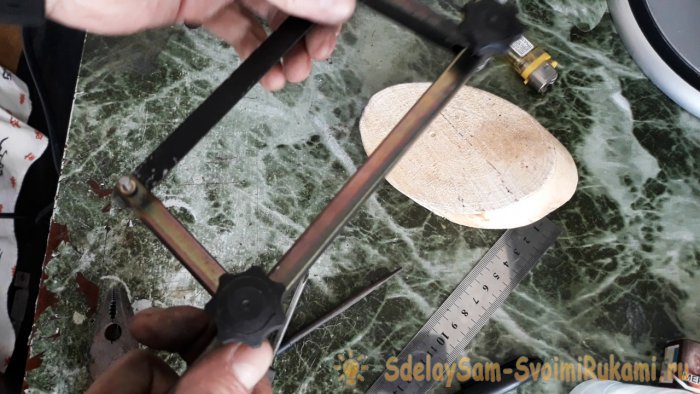

Вставляем болты на 8, и стягиваем их барашками.
Как сделать мини ножовку по металлу для работы в труднодоступных местах

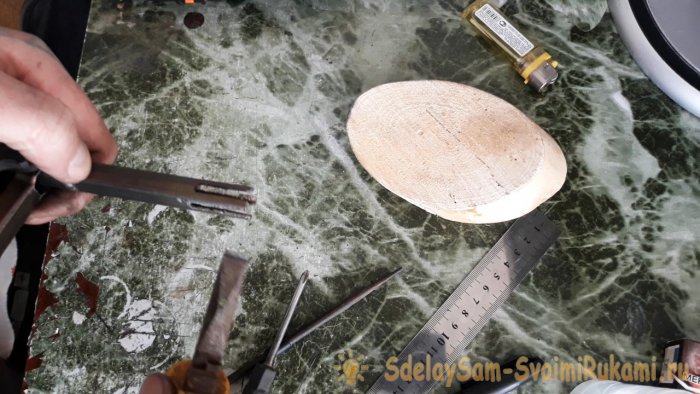

Барашки эти нужны для того, чтобы можно было без ключей и отверток сдвинуть или раздвинуть держатели полотна, если у Вас когда-нибудь окажется полотно большей или меньшей длины. Далее, в хвостовой части основной трубки делаем продольные пропилы.
Как сделать мини ножовку по металлу для работы в труднодоступных местах

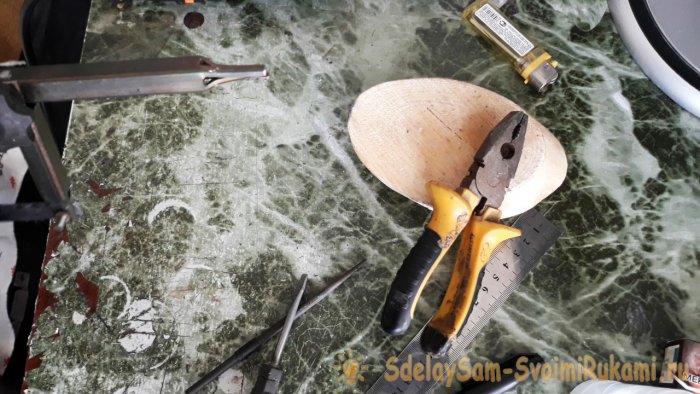

Миллиметров по 30 будет достаточно. Сжимаем плоскогубцами пропиленное место.
Как сделать мини ножовку по металлу для работы в труднодоступных местах

Как сделать мини ножовку по металлу для работы в труднодоступных местах

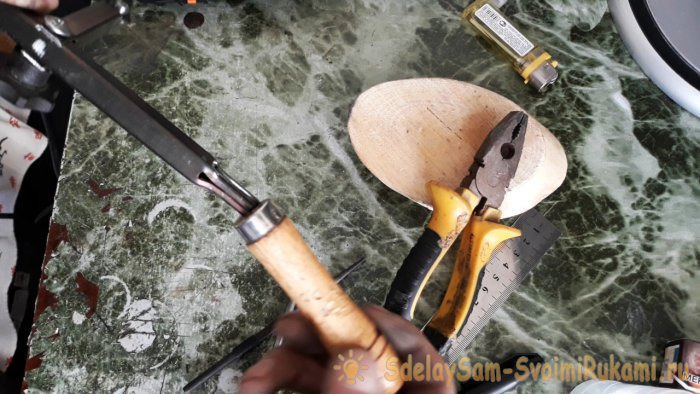

Вбиваем рукоять.
Как сделать мини ножовку по металлу для работы в труднодоступных местах

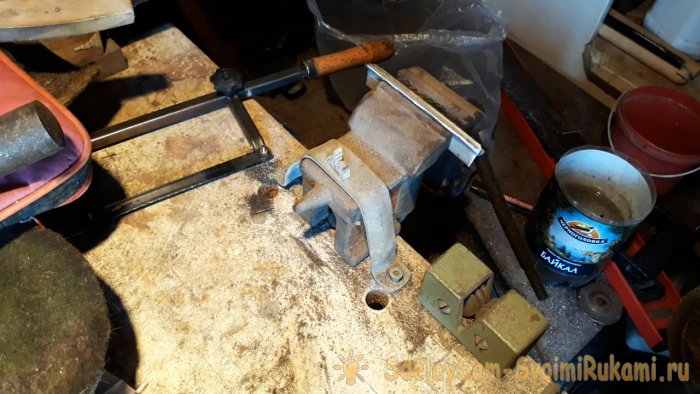

Ну вот, мини ножовка готова. Можно провести испытание.
Как сделать мини ножовку по металлу для работы в труднодоступных местах

Пилит она, конечно же, не столь быстро, как обычная ножовка, но для мелких предметов, типа ржавого гвоздя или шурупа, в труднодоступном месте – самый раз! Да и, какая-никакая, экономия на полотнах – из одного сделали два! А если оно еще и двухстороннее, как у меня, то можно аж четыре раза использовать до затупления!
