» » Как сделать простенькую ножовку с двигателем 12 В
Ножовка в хозяйстве один из самых главных инструментов. Что-то отпилить, торцануть или укоротить бывает часто нужно, а ножовка не всегда есть под рукой.
Сегодняшняя самоделка представляет собой некую разновидность электроинструмента, предназначенного для распиловки мелких деревянных деталей. В основе – широкое полотно от ножовки по металлу. Аналогичные существуют и с крупным зубом, для более быстрого пиления.
Как сделать простенькую ножовку с двигателем 12 В

Собираем материалы и инструмент


Для работы нам понадобится:
  • Деревянный брусок 30х7 см, толщиной около 2 см;
  • Полотно для ножовки по металлу широкое;
  • Небольшой отрезок листовой мягкой стали;
  • Двигатель постоянного тока для моделирования;

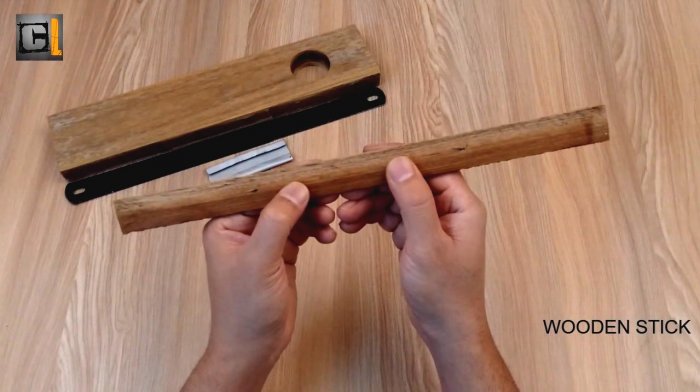

  • Деревянная рейка для тяги и подложки:
  • Шестеренка с посадочным отверстием 3 мм;
  • Кнопочный выключатель;
  • Гнездо под разъем адаптера;

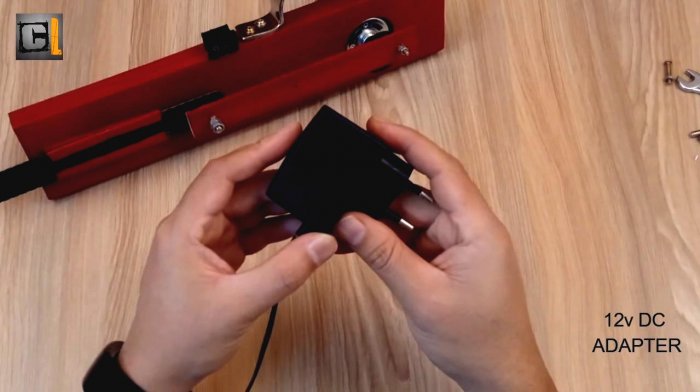

  • Адаптер на 12 В;
  • Суперклей и столярный (ПВА);
  • Кусок старой камеры от велосипеда;
  • Несколько проводов, болты с гайками и одна оконная ручка.

Инструменты:
  • Дрель с корончатым сверлом под диаметр корпуса двигателя;
  • Турбинка или электронаждак для стачивания зубьев полотна;
  • Горячий клей;
  • Паяльник с припоем и флюсом;
  • Гаечные ключи;
  • Нож, отвертки, плоскогубцы.

Собираем электроножовку

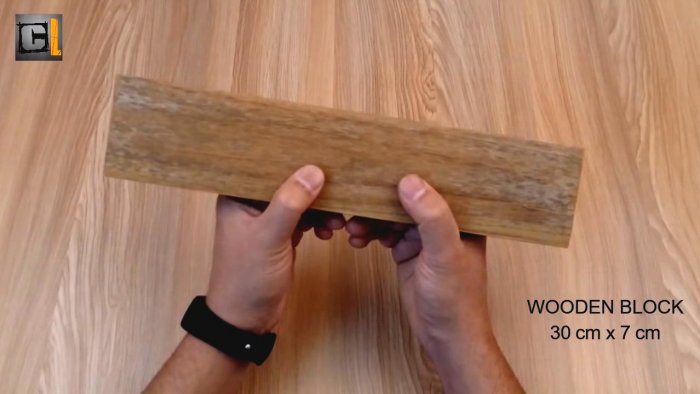

Деревянный брусок будет служить рукоятью для нашей электроножовки, поэтому его необходимо подготовить. Это не просто кусок необработанной доски. Желательно чтобы он был ровно выстроган, с одинаковой шириной ребер и плоскостей.
Как сделать простенькую ножовку с двигателем 12 В

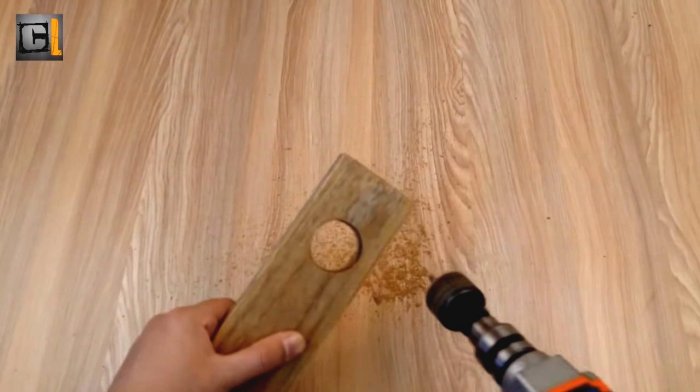

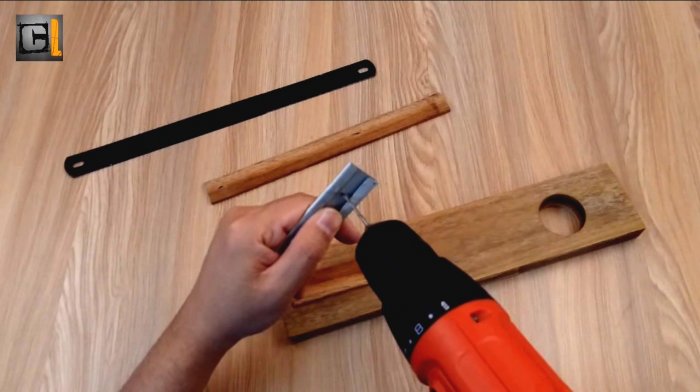

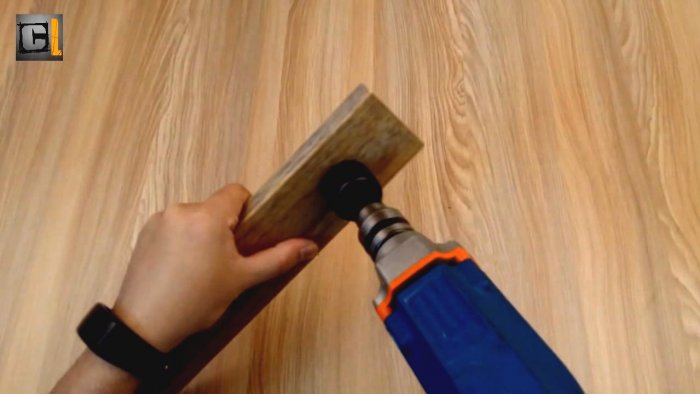

Берем дрель и проделываем в нем отверстие корончатой фрезой под движок.
Как сделать простенькую ножовку с двигателем 12 В

Как сделать простенькую ножовку с двигателем 12 В

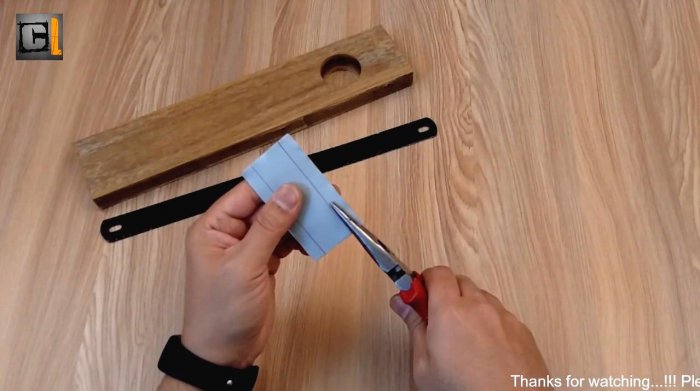

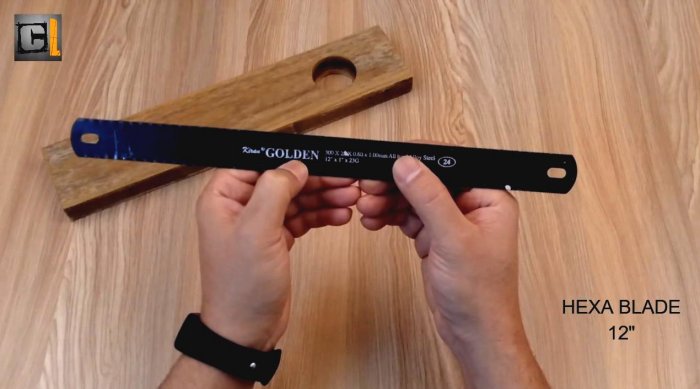

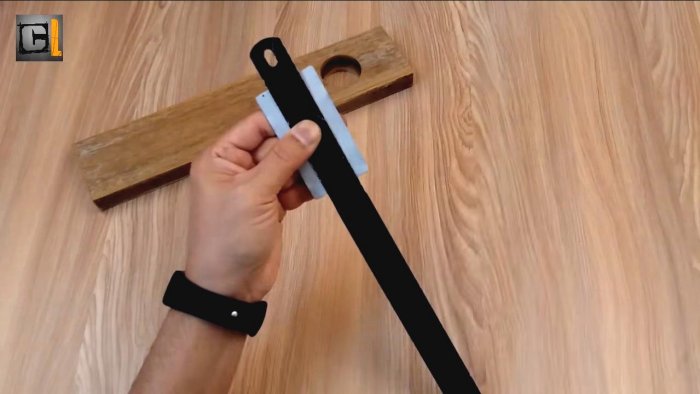

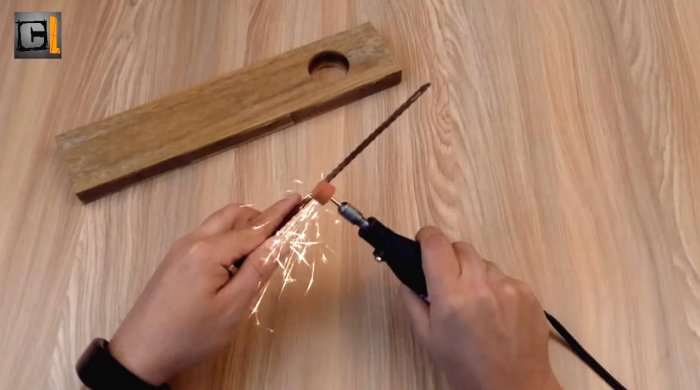

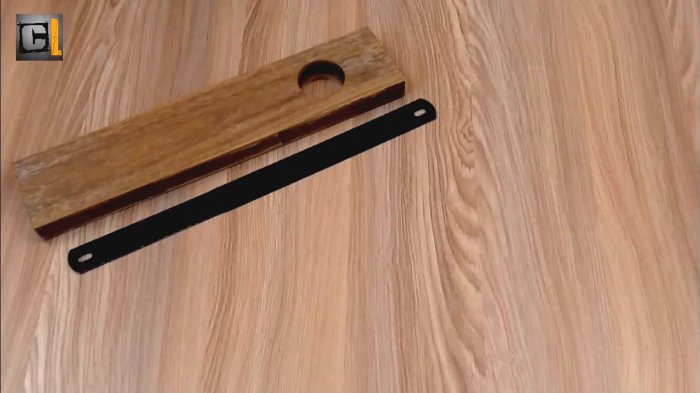

Теперь подготавливаем ножовочное полотно. У него необходимо сточить зубья буквально до середины. Сделать это надо с обеих сторон применив турбинку с абразивной насадкой или электронаждак.
Как сделать простенькую ножовку с двигателем 12 В

Как сделать простенькую ножовку с двигателем 12 В

Как сделать простенькую ножовку с двигателем 12 В

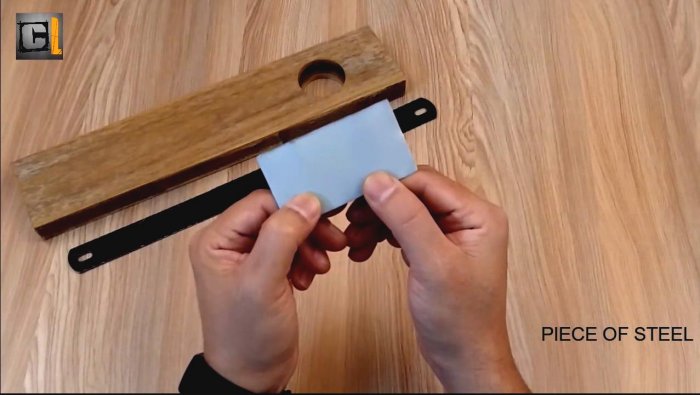

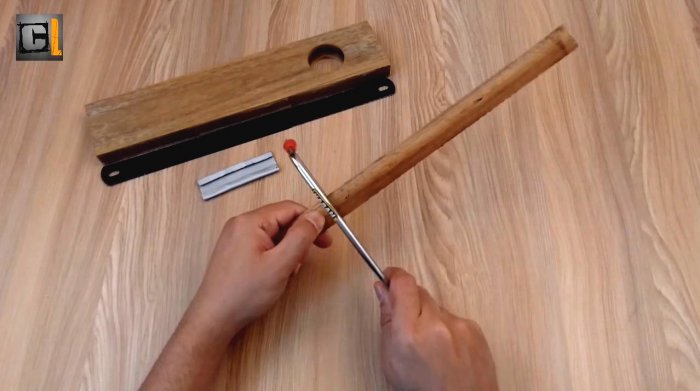

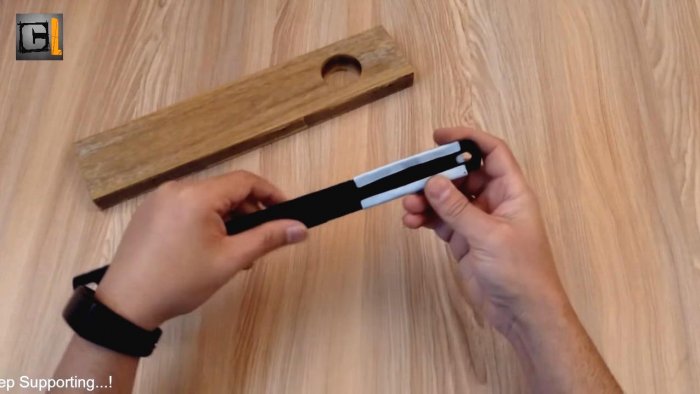

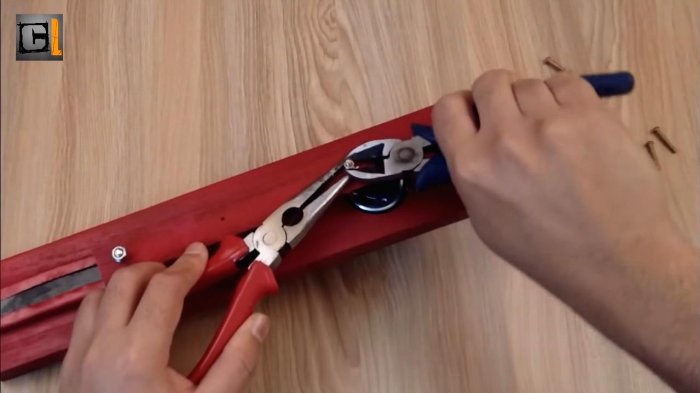

Далее работаем с отрезком стали, который необходимо изогнуть по типу ножен с краев. Именно в таких «ножнах» и будет двигаться сточенная часть полотна ножовки. Размечаем отрезок стали и сгибаем его плоскогубцами.
Как сделать простенькую ножовку с двигателем 12 В

Как сделать простенькую ножовку с двигателем 12 В

Как сделать простенькую ножовку с двигателем 12 В

Как сделать простенькую ножовку с двигателем 12 В

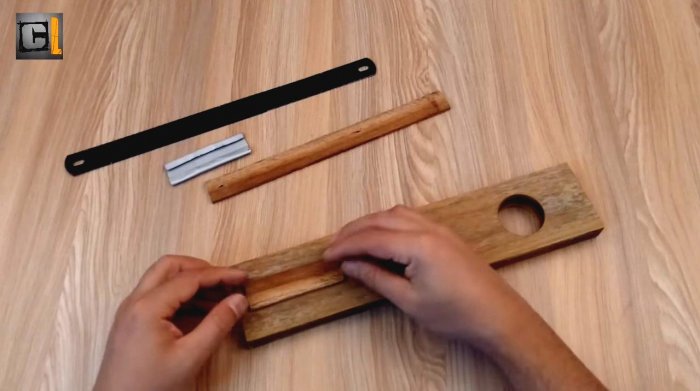

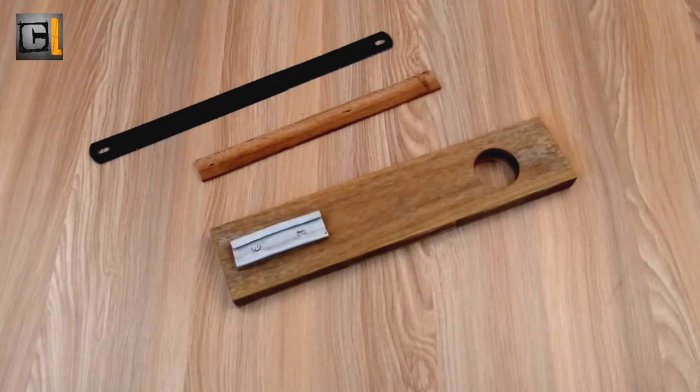

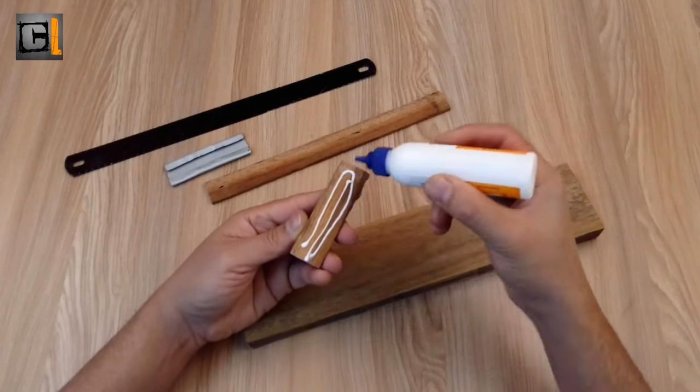

Чтобы полотно не слишком прилегало к рукояти, необходимо закрепить его через прокладку. Ее делаем из тонкой деревянной планки, которую отрезаем по размеру железных направляющих для полотна. Этот отрезок планки садим на столярный клей или ПВА.
Как сделать простенькую ножовку с двигателем 12 В

Как сделать простенькую ножовку с двигателем 12 В

Как сделать простенькую ножовку с двигателем 12 В

Как сделать простенькую ножовку с двигателем 12 В

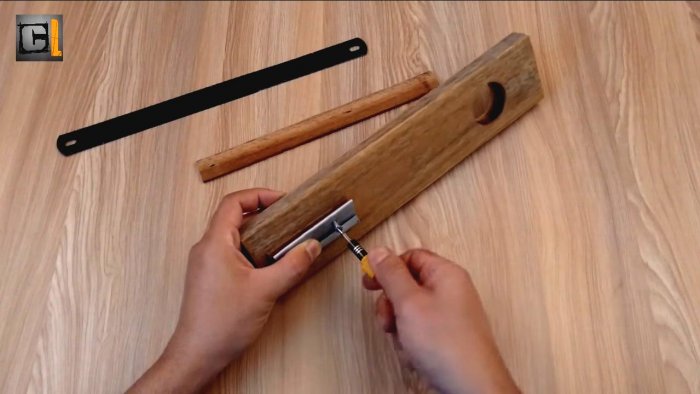

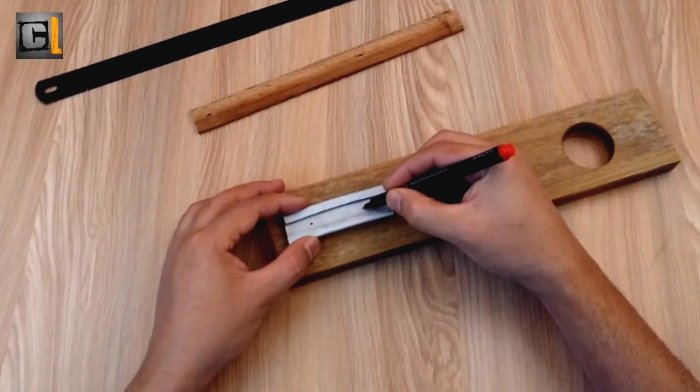

Приставляем направляющие, и размещаем несколько крепежных отверстий маркером. Необходимо будет просверлить их дрелью.
Как сделать простенькую ножовку с двигателем 12 В

Как сделать простенькую ножовку с двигателем 12 В

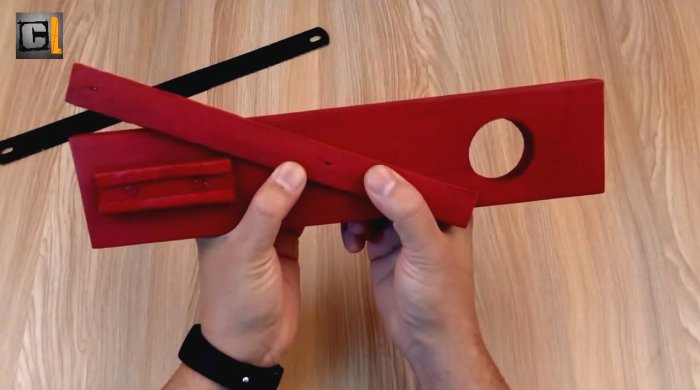

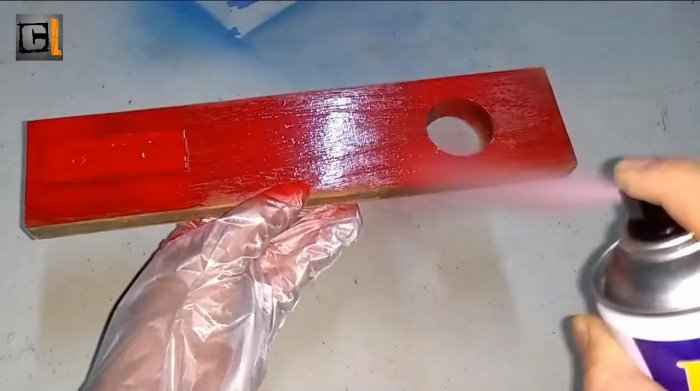

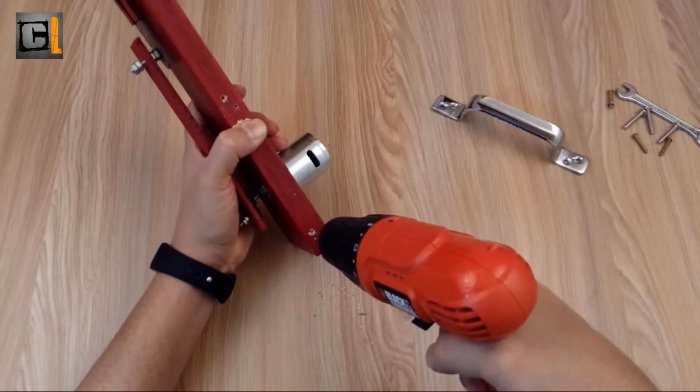

Прикручиваем направляющие двумя саморезами, и покрываем рукоять со всех сторон краской-аэрозолем. Незабываем также прокрасить и тягу, сделанную из остатка деревянной планки.
Как сделать простенькую ножовку с двигателем 12 В

Как сделать простенькую ножовку с двигателем 12 В

Как сделать простенькую ножовку с двигателем 12 В

Как сделать простенькую ножовку с двигателем 12 В

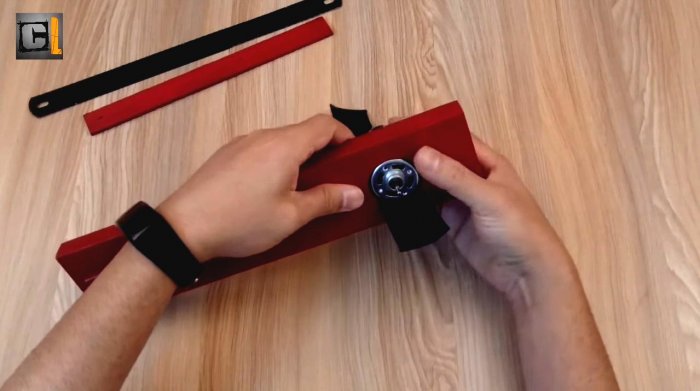

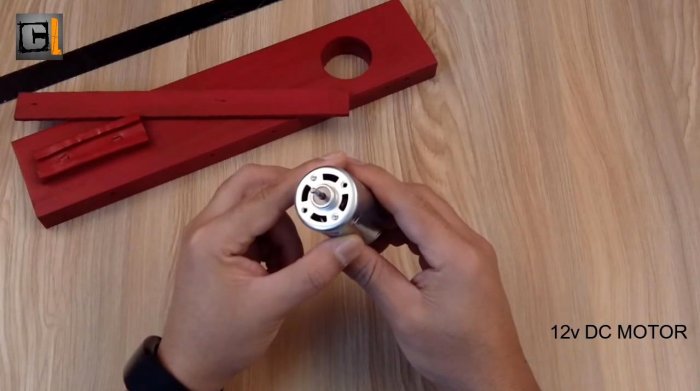

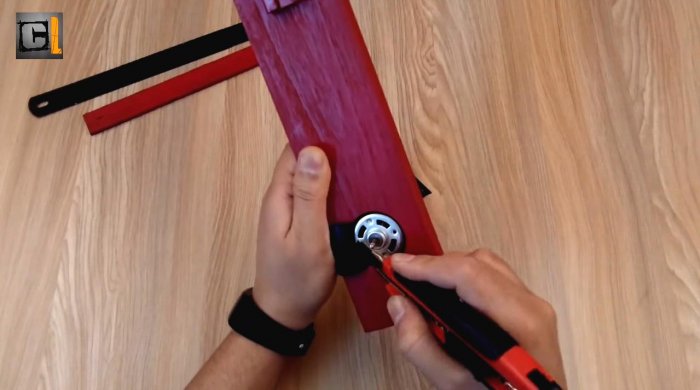

Настала очередь закрепить движок. Отверстие под него сделано с запасом, поэтому чтобы он держался прочно, используем в качестве прокладки отрезок старой велосипедной камеры. Лишние куски резины, выпирающие с обеих сторон, отрезаем ножом.
Как сделать простенькую ножовку с двигателем 12 В

Как сделать простенькую ножовку с двигателем 12 В

Как сделать простенькую ножовку с двигателем 12 В

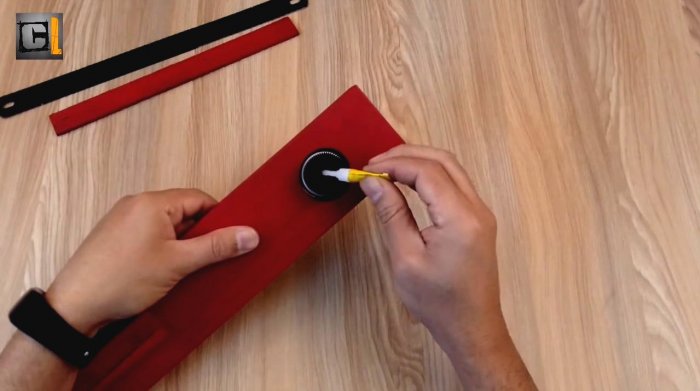

Для работы тяги нам необходимо будет закрепить небольшую пластиковую шестеренку на валу движка. Используем для этого суперклей.
Как сделать простенькую ножовку с двигателем 12 В

Как сделать простенькую ножовку с двигателем 12 В

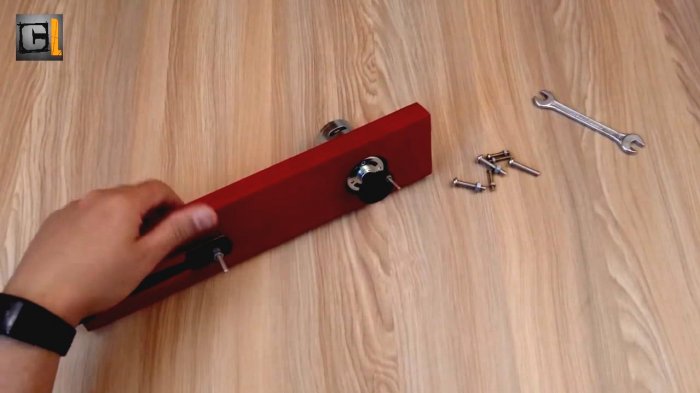

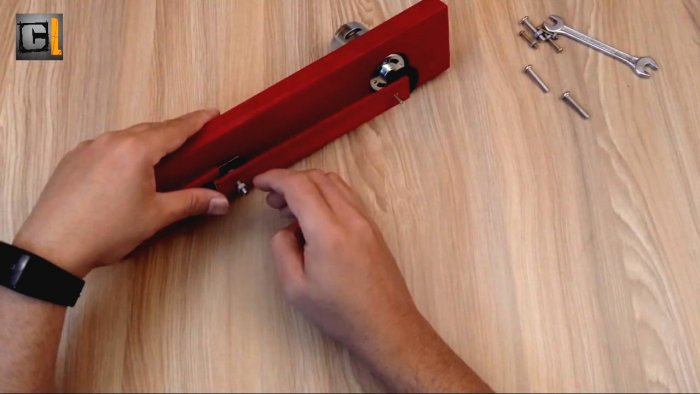

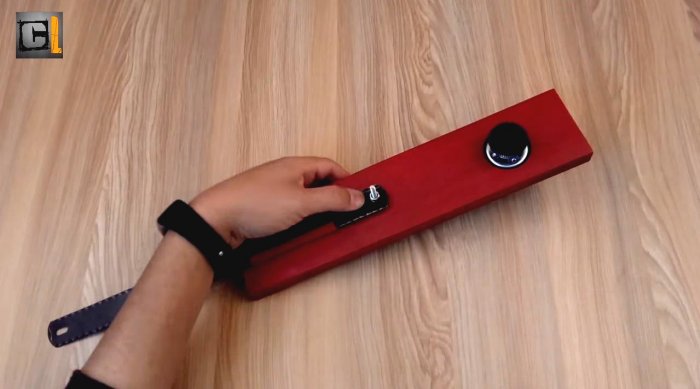

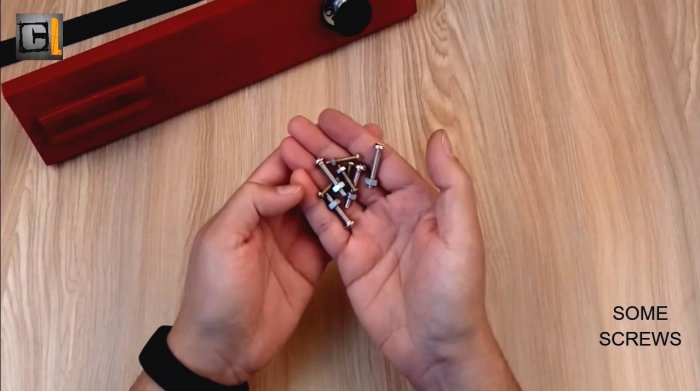

Соединение шестеренки и тяги будем ставить на болты. Для этого закрепляем ведущий болт в основании полотна, и поджимаем его гайкой и контргайкой, чтобы не раскрутился.
Как сделать простенькую ножовку с двигателем 12 В

Как сделать простенькую ножовку с двигателем 12 В

Как сделать простенькую ножовку с двигателем 12 В

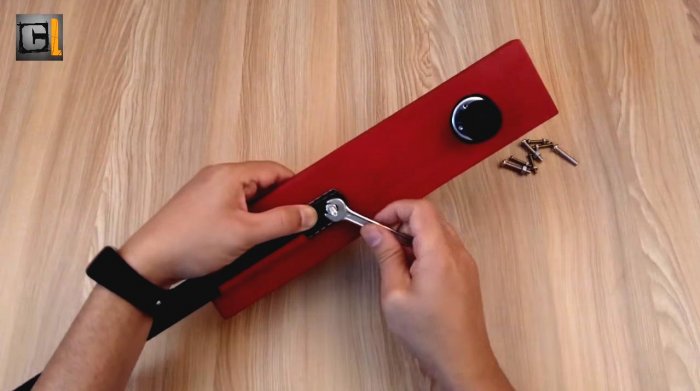

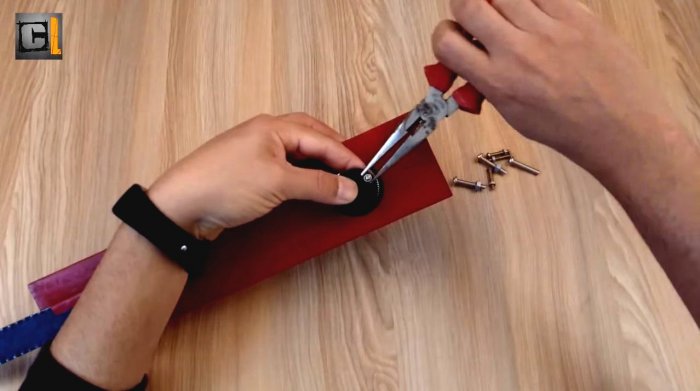

В шестерне делаем отверстие мелким сверлом под следующий соединительный болт. Вставляем его в шестеренку и также поджимаем гайками.
Как сделать простенькую ножовку с двигателем 12 В

Как сделать простенькую ножовку с двигателем 12 В

Как сделать простенькую ножовку с двигателем 12 В

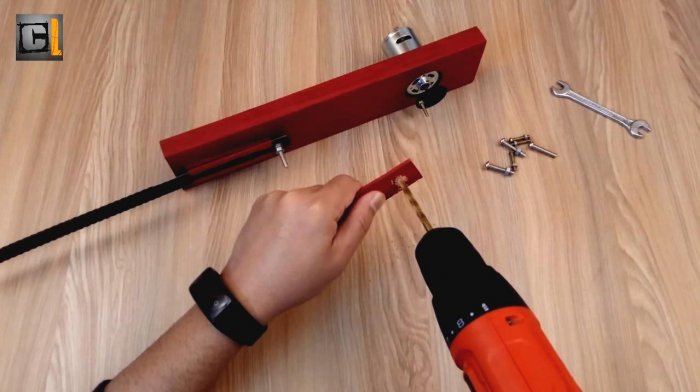

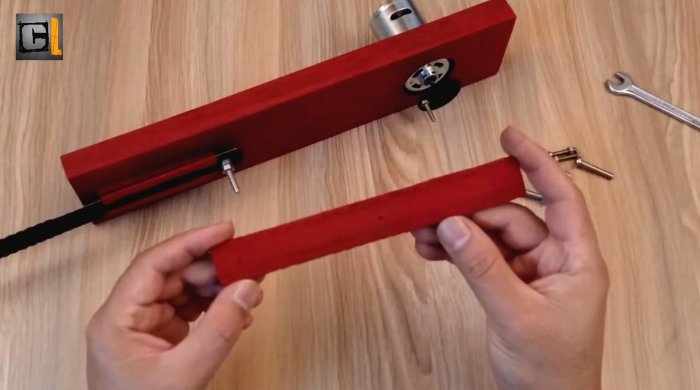

Размечаем планку-тягу согласно минимальному размеру между двумя болтами, и просверливаем в ней отверстие под них.
Как сделать простенькую ножовку с двигателем 12 В

Как сделать простенькую ножовку с двигателем 12 В

Как сделать простенькую ножовку с двигателем 12 В

Как сделать простенькую ножовку с двигателем 12 В

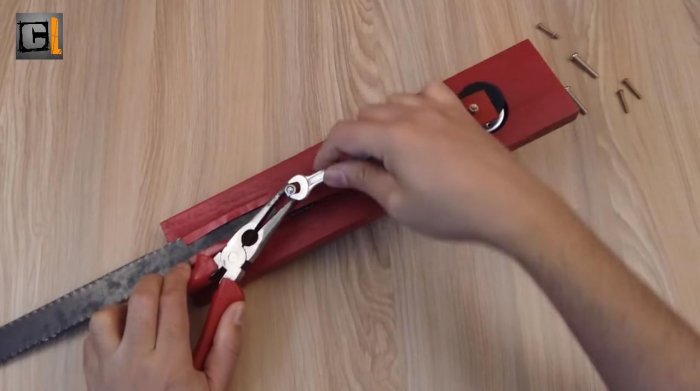

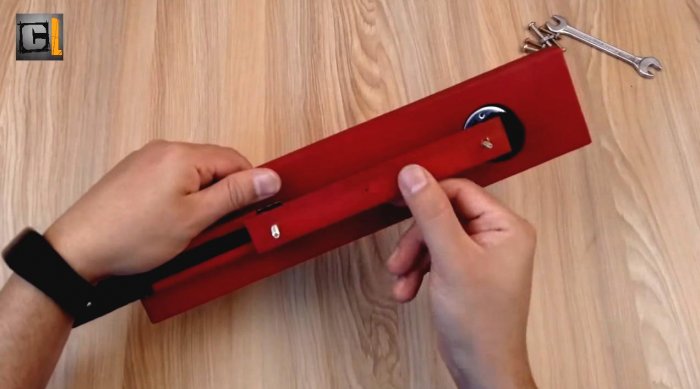

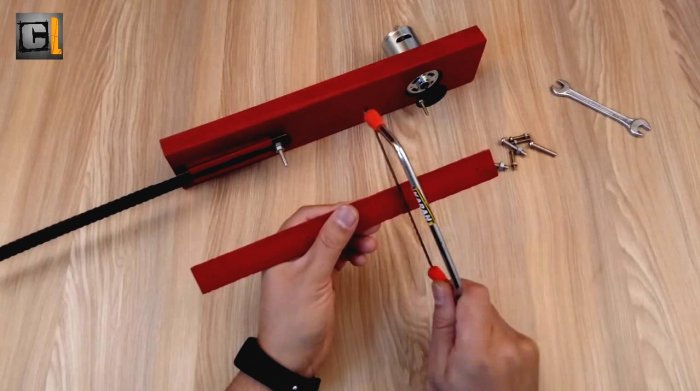

Закрепляем тягу аналогично на гайки, но так чтобы она свободно двигалась на маятниковом ходу.
Как сделать простенькую ножовку с двигателем 12 В

Как сделать простенькую ножовку с двигателем 12 В

Как сделать простенькую ножовку с двигателем 12 В

Как сделать простенькую ножовку с двигателем 12 В

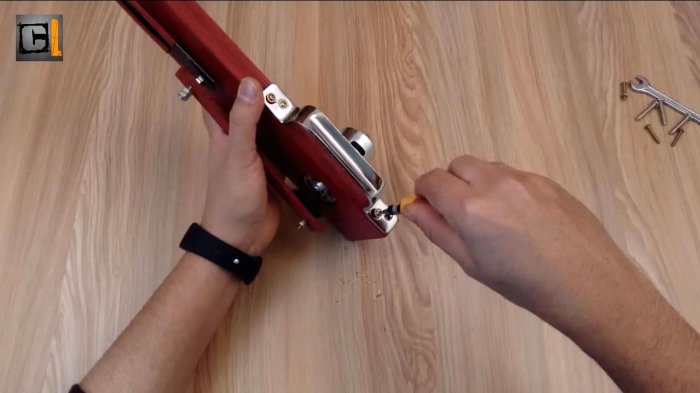

На верхнем ребре рукоятки закрепляем оконную ручку для удобства работы инструментом.
Как сделать простенькую ножовку с двигателем 12 В

Как сделать простенькую ножовку с двигателем 12 В

Как сделать простенькую ножовку с двигателем 12 В

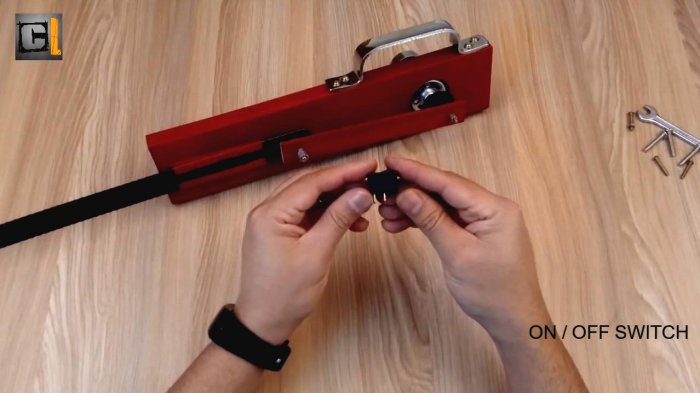

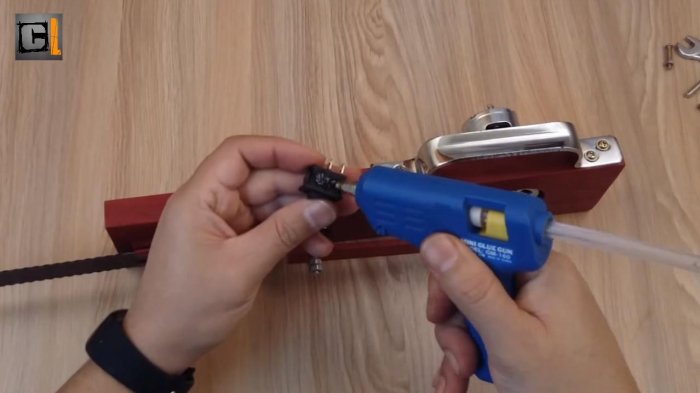

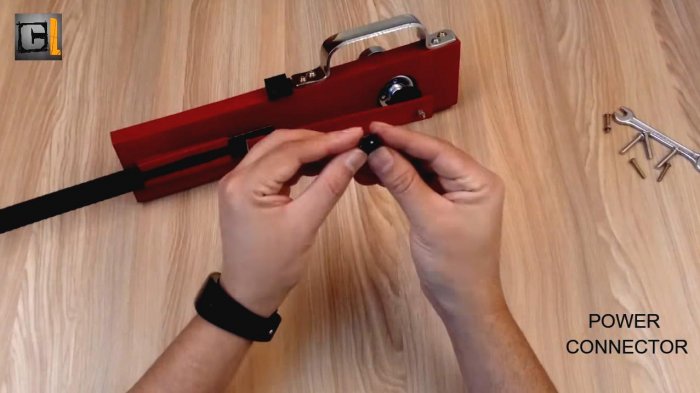

Кнопку-выключатель закрепляем при помощи горячего клея и пистолета. Также крепим и гнездо для адаптера.
Как сделать простенькую ножовку с двигателем 12 В

Как сделать простенькую ножовку с двигателем 12 В

Как сделать простенькую ножовку с двигателем 12 В

Как сделать простенькую ножовку с двигателем 12 В

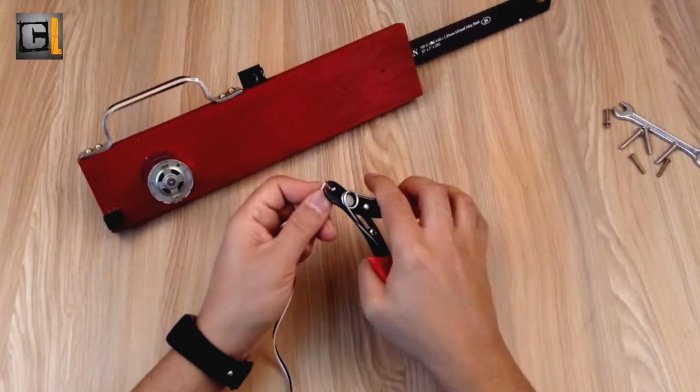

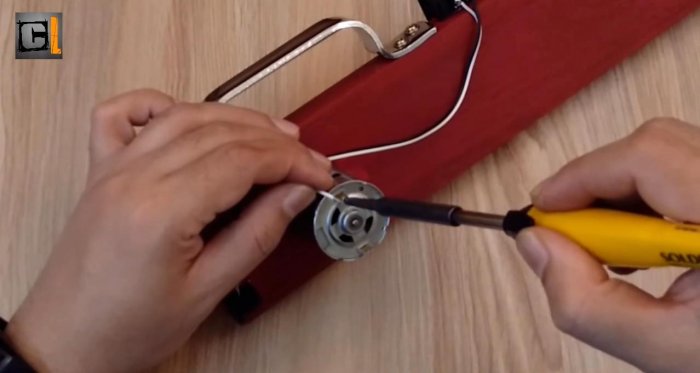

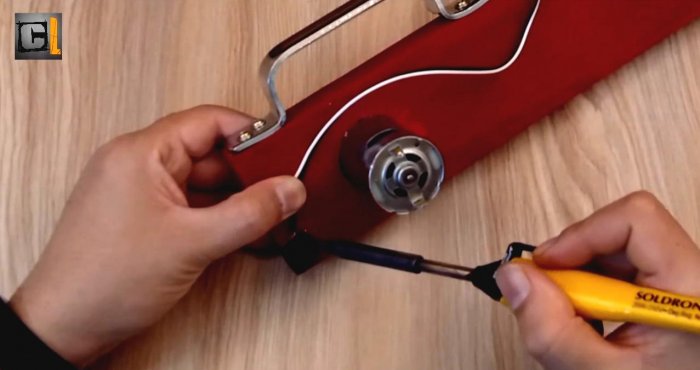

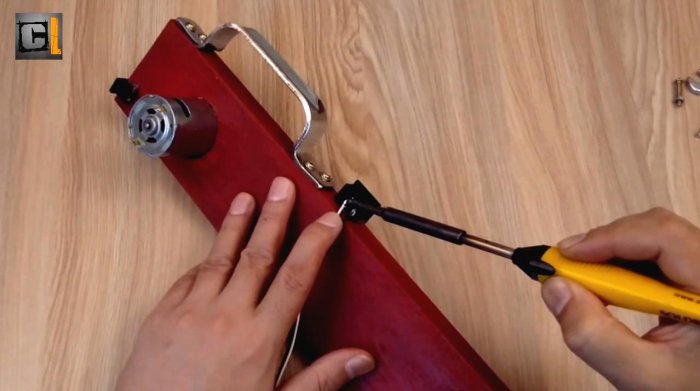

Используя несколько проводов собираем электрическую цепь: гнездо адаптера-выключатель-движок. Пропаиваем контакты паяльником.
Как сделать простенькую ножовку с двигателем 12 В

Как сделать простенькую ножовку с двигателем 12 В

Как сделать простенькую ножовку с двигателем 12 В

Как сделать простенькую ножовку с двигателем 12 В

Как сделать простенькую ножовку с двигателем 12 В

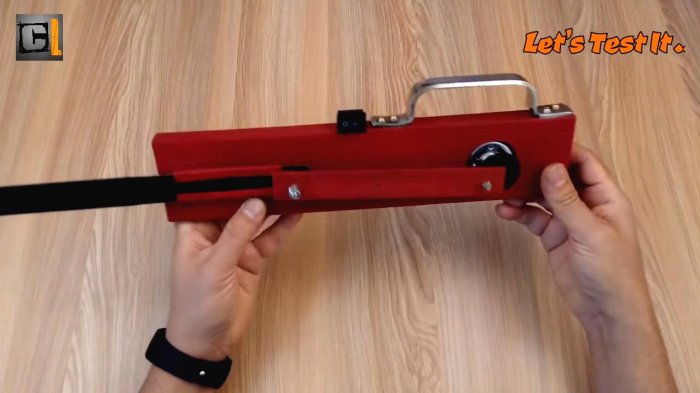

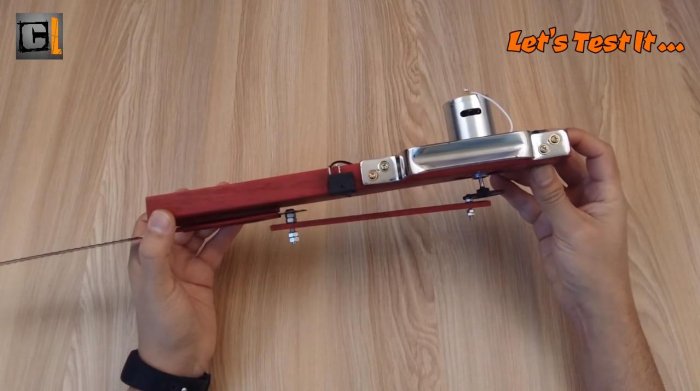

Подключаем адаптер к гнезду, и проверяем работу инструмента. Теперь можно что-нибудь и отпилить))…
Как сделать простенькую ножовку с двигателем 12 В

Как сделать простенькую ножовку с двигателем 12 В

Как сделать простенькую ножовку с двигателем 12 В

Послесловие


Несмотря на кажущуюся несерьезность таких самоделок, стоит отметить что каждая из них имела потребность в появлении данного инструмента, и по каким-то причинам – финансовым или каким-то еще – была более актуальной нежели профессиональный инструмент. В любом случае, такие самоделки посвящаются всем, кто не любит сидеть сложа руки и мечтать, пока работа стоит и ничего не делается, потому что нечем. Всем пока и хорошего дня!
