» » Торцовочная каретка - шипорезка для ящичного соединения

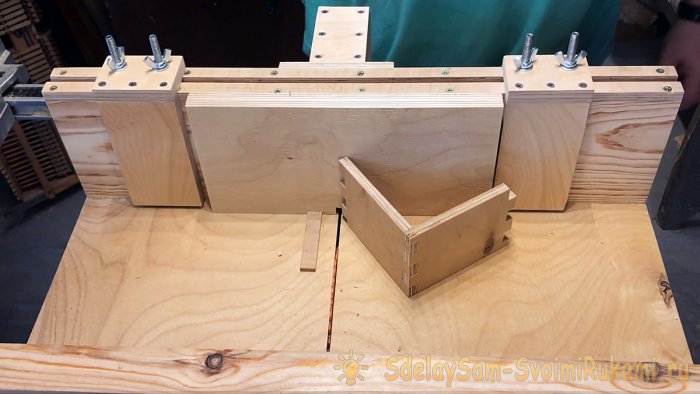

При помощи этой универсальной каретки удобно торцевать деревянные заготовки и отпиливать их точно в размер с помощью накидных упоров. А при помощи нехитрых дополнений можно делать ящичное соединение «шип-паз» или изготавливать декоративные решетки.
Торцовочная каретка шипорезка для ящичного соединения

Понадобится:


  • Фанера толщиной 12 мм.
  • Толстая доска (40-50 мм).
  • Метизы.
  • Клей ПВА.

Процесс изготовления

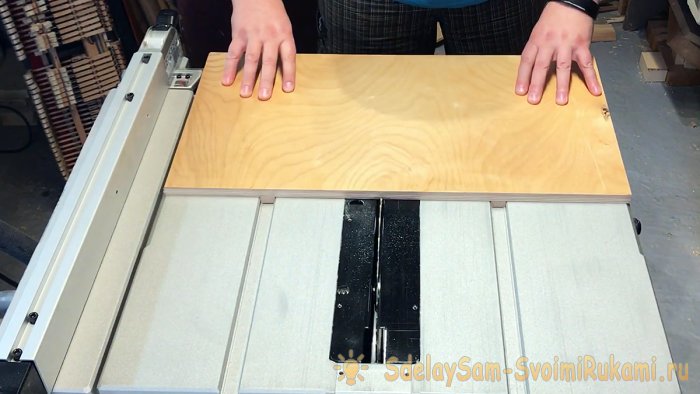

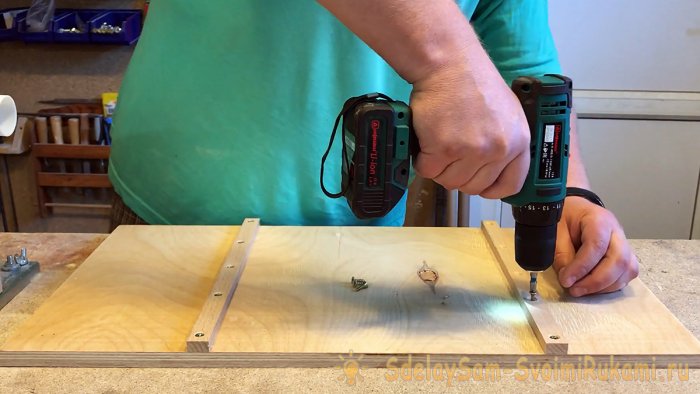

Из фанеры лобзиком или на циркулярной пиле выпиливаем основание каретки шириной в размер стола циркулярной пилы и глубиной около 40 см. Из древесины твердых пород (в данном случае бука) изготавливаем направляющие в размер пазов стола циркулярки и фиксируем их на клей и саморезами.
Торцовочная каретка шипорезка для ящичного соединения

Ширину полозьев подгоняем под пазы так, чтобы основание каретки скользило свободно, но без поперечных люфтов. Для этого изначально полозья можно сделать точно по ширине пазов, а затем с помощью наждачной бумаги добиться плавного скольжения.
Торцовочная каретка шипорезка для ящичного соединения

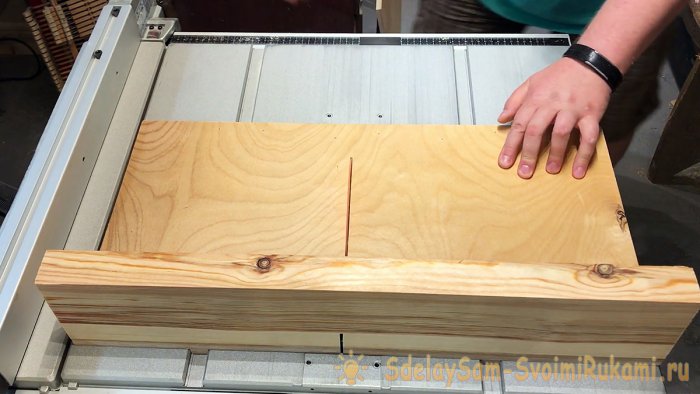

Теперь нужно сделать переднюю и заднюю планки каретки. Из доски или из фанеры, склеенной вдвое, делаем заднюю планку (ширина — по основанию, высота - произвольная). Она несет чисто механическую функцию и не требует особо точного крепления. Фиксируем ее снизу на клей и саморезы и делаем первый НЕПОЛНЫЙ пропил, не доводя его до переднего края на несколько сантиметров.
Торцовочная каретка шипорезка для ящичного соединения

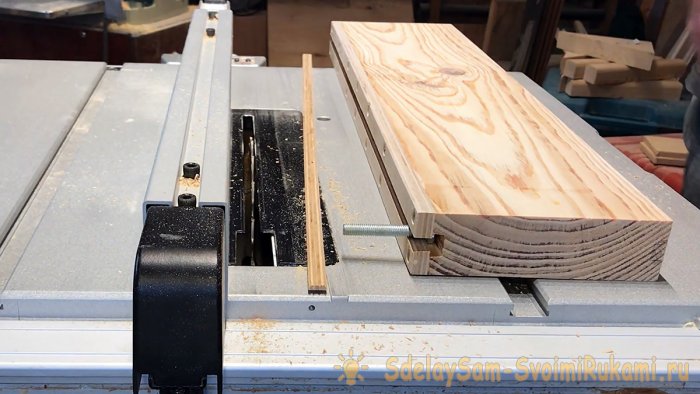

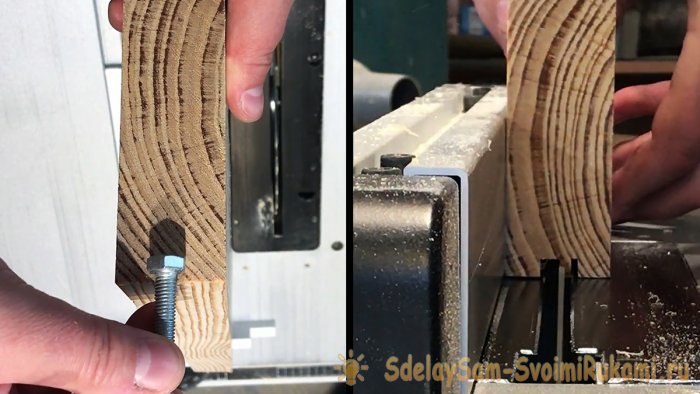

Из толстой доски или склеенной вдвое фанеры делаем переднюю планку (ширина — по основанию, высота 15 см). Ее особенность в том, что сверху делаем Т-образный паз под головку болта М8. Для этого сначала делаем глухой пропил на циркулярной пиле. Его глубина должна быть чуть больше высоты головки болта, а ширина — чуть больше расстояния между двумя параллельными гранями шестигранника головки болта. В данном случае каретку для циркулярки делаем тоже на циркулярке, без помощи фрезера.
Торцовочная каретка шипорезка для ящичного соединения

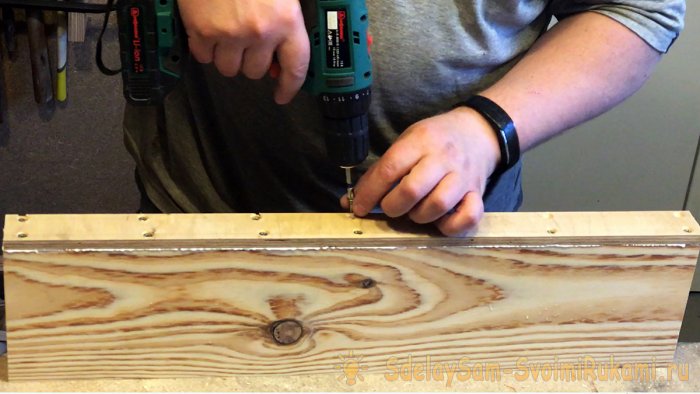

Затем поверх получившегося паза на клей и саморезы монтируем планку из фанеры.
Торцовочная каретка шипорезка для ящичного соединения

И делаем в ней пропил шириной 8 мм — как раз под диаметр болта М8.
Торцовочная каретка шипорезка для ящичного соединения

Прикрепляем переднюю планку к основанию на клей и саморезы.

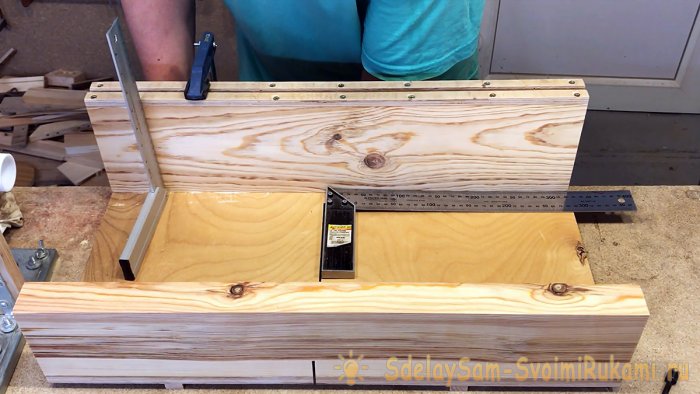

ВНИМАНИЕ: следим за соблюдением прямых углов относительно предварительно сделанного пропила и относительно плоскости основания каретки!
Торцовочная каретка шипорезка для ящичного соединения

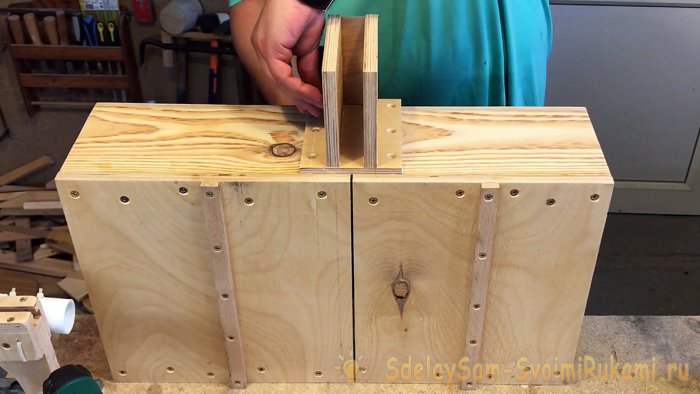

Теперь основание каретки можно пропилить до конца. А в качестве элемента безопасности из обрезков фанеры делаем ограждение, куда будет выходить пильный диск при пропилах.
Торцовочная каретка шипорезка для ящичного соединения

Сама каретка готова. Нужно сделать два навесных упора, челнок и калибр.

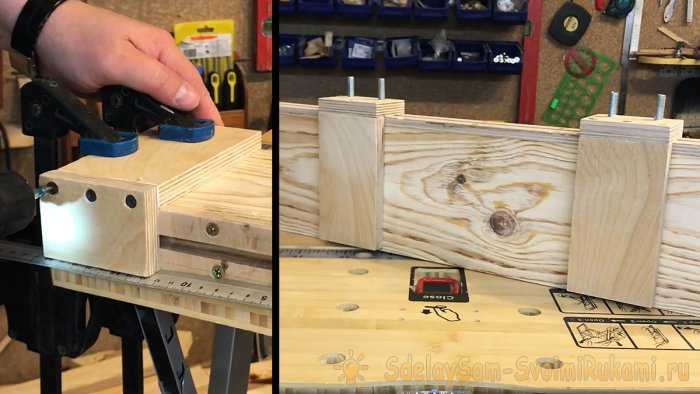

Упор представляет собой две заготовки из фанеры, собранные на клей и саморезы под прямым углом. Упор удобно монтировать, используя в качестве базы с углом 90 градусов переднюю планку каретки. При этом участок монтажа необходимо предварительно оклеить скотчем, чтобы детали упора не приклеились к планке каретки. После высыхания скотч нужно удалить. Таким способом делаем два упора и просверливаем в их верхней части по два отверстия под болты М8.
Торцовочная каретка шипорезка для ящичного соединения

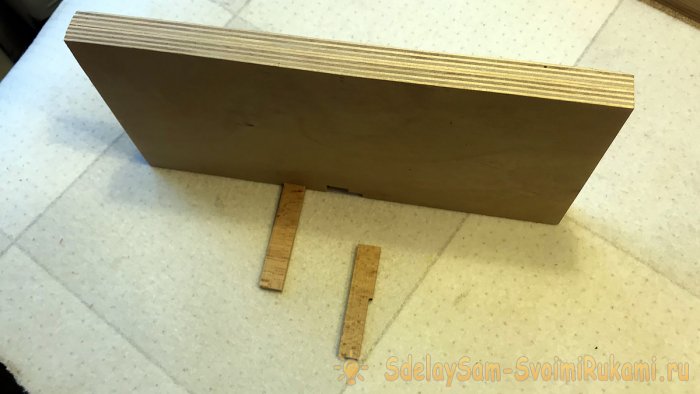

Челнок размером 25х15 см делаем из склеенной вдвое фанеры и деревянной планки шириной 16 мм, высотой 5 мм и произвольной длины, в данном примере около 80 мм. Планку вклеиваем заподлицо с нижней гранью челнока в предварительно выбранный паз.
Калибр делаем из такой же планки шириной 16 и высотой 5 мм. С одной стороны оставляем ширину 16 мм, а с другой она уменьшена на ширину пропила h.
Торцовочная каретка шипорезка для ящичного соединения

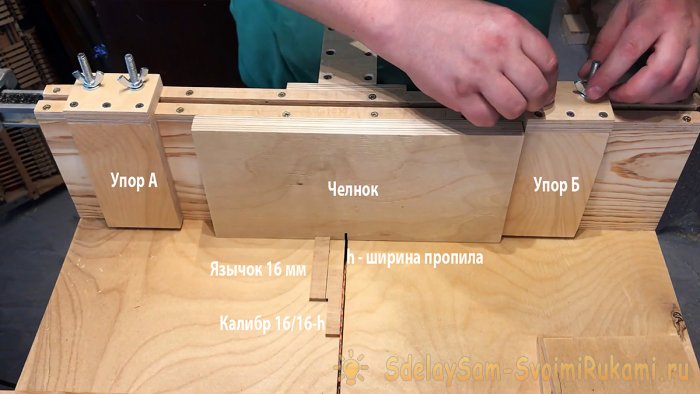

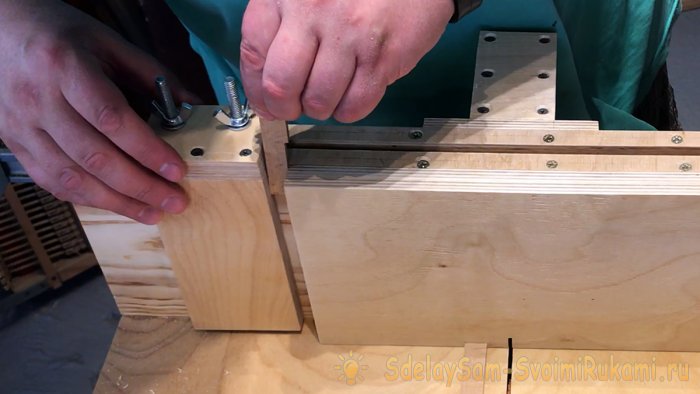

Всё готово для того, чтобы протестировать изготовление ящичного соединения. Сначала выставляем челнок так, чтобы край язычка находился от пильного диска на расстоянии калибра шириной 16 мм. Таким образом мы задали параметры будущего соединения «шип-паз»: ширина шипа будет 16 мм, и размер паза тоже будет 16 мм. Пододвигаем к челноку упор Б и фиксируем его барашковыми гайками.
Торцовочная каретка шипорезка для ящичного соединения

Чтобы найти положение для упора А, используем вторую сторону калибра, имеющий ширину язычка, уменьшенную на толщину пропила пильного диска. Фиксируем упор А.
Торцовочная каретка шипорезка для ящичного соединения

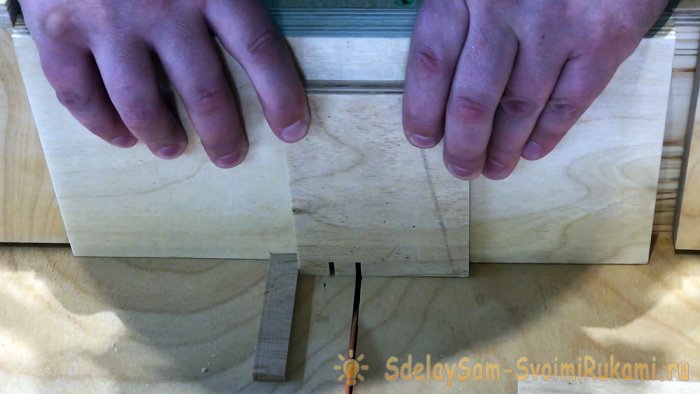

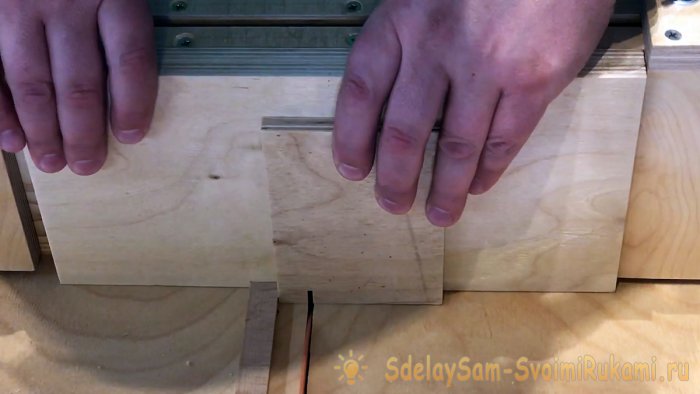

Выпускаем пильный диск на высоту используемого материала. В этом примере взяты куски фанеры толщиной 10 мм. То есть поднимаем пильный диск над основанием каретки на 10 мм. Пододвигаем челнок вплотную к упору Б, упираем заготовку в язычок и делаем первый крайний пропил.
Торцовочная каретка шипорезка для ящичного соединения

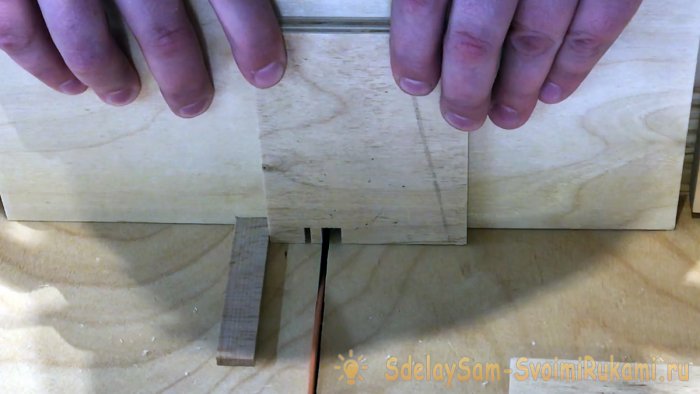

Пододвигаем челнок к упору А, упираем заготовку в язычок и делаем второй крайний пропил.
Торцовочная каретка шипорезка для ящичного соединения

Затем постепенно сдвигаем челнок и выбираем древесину между крайними пропилами.
Торцовочная каретка шипорезка для ящичного соединения

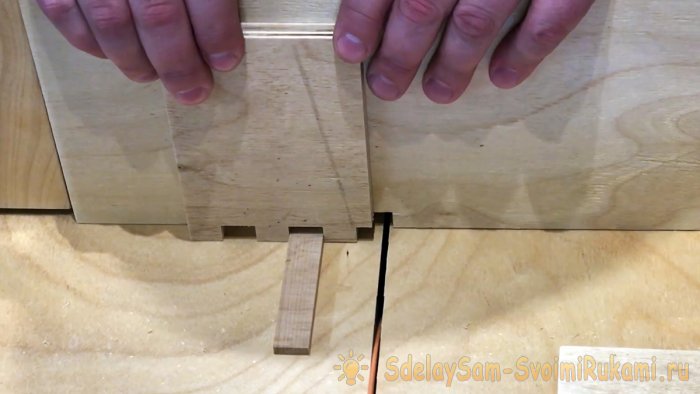

Таким образом формируется паз глубиной 10 мм и шириной 16 мм. Накидываем заготовку пазом на язычок челнока, и повторяя действия по формированию крайних пропилов и выборки древесины между ними, делаем второй паз и последующие пазы вплоть до конца заготовки. Если последний паз не кратен длине заготовки — ничего страшного.
Торцовочная каретка шипорезка для ящичного соединения

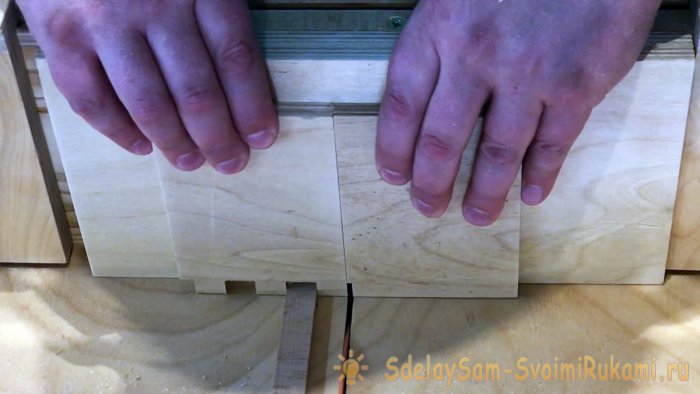

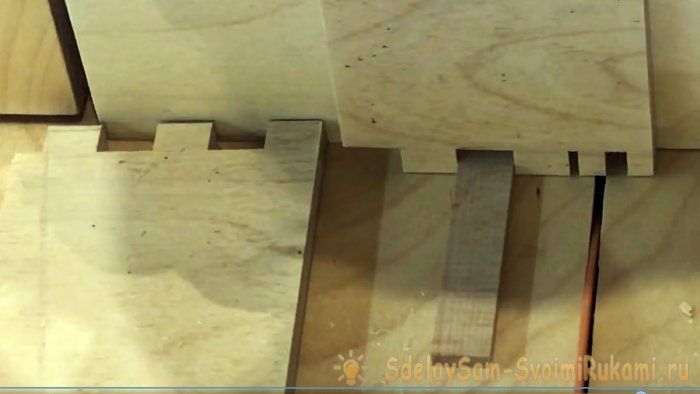

Переворачиваем заготовку на 180 градусов, накидываем первым целым пазом на язычок, пододвигаем челнок к упору Б, подставляем вторую сопрягаемую деталь из фанеры и делаем первый пропил.
Торцовочная каретка шипорезка для ящичного соединения

Убираем первую деталь и делаем пазы на второй, как описано выше.
Торцовочная каретка шипорезка для ящичного соединения

Сопрягаем получившиеся детали и убеждаемся, что ящичное соединение сделано корректно.
Торцовочная каретка шипорезка для ящичного соединения

Заключение


Получилась удобная универсальная каретка, которая с успехом может заменить торцовочную пилу. Также с помощью этой каретки можно делать ящичное соединение «шип-паз» или изготавливать декоративные решетки.
