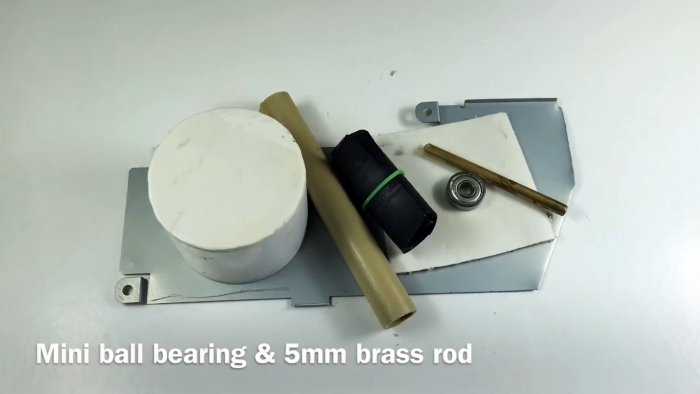

Материалы:
- пластиковая канализационная труба 50 мм;
- пластиковая водопроводная труба 1/2 дюйма;
- старая камера от шины;
- жесть или тонкий листовой металл;

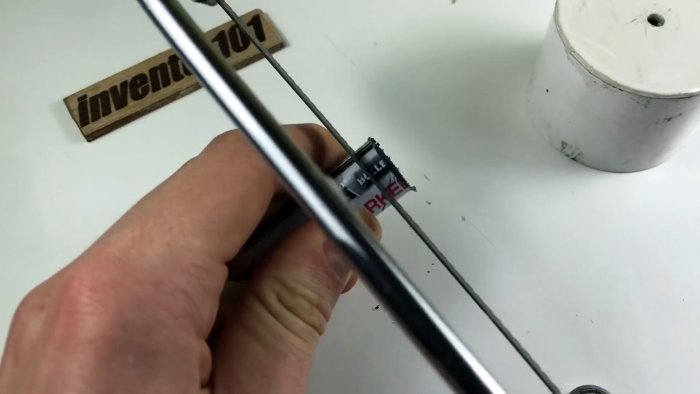

- вал 5 мм (кусок прута);
- мини подшипник с диаметром внутренней обоймы 5 мм.
Процесс изготовления помпы

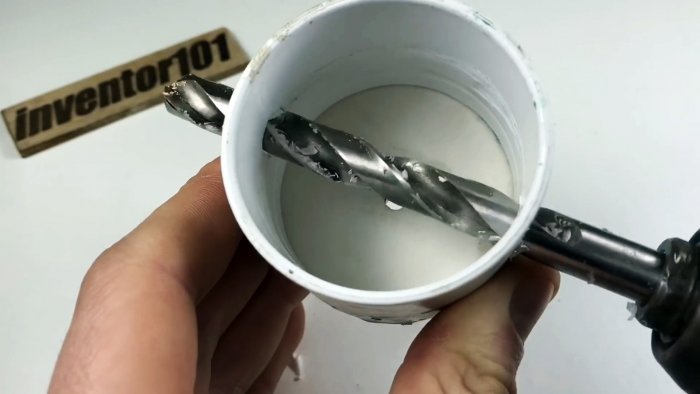

Корпус водяного насоса изготавливается из отрезка канализационной трубы длиной 40 мм. С одной стороны его нужно заглушить. Для этого можно распустить другой отрезок трубы вдоль, выровнять его с помощью монтажного фена, вырезать заглушку с полученной пластины и вклеить ее на заготовку. Затем в центре заглушки просверливается отверстие под вал.

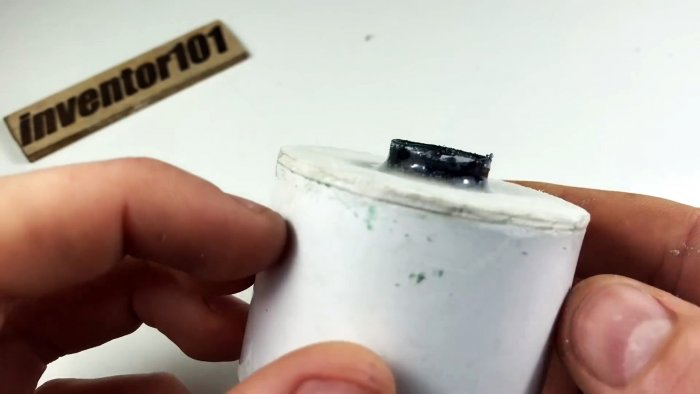

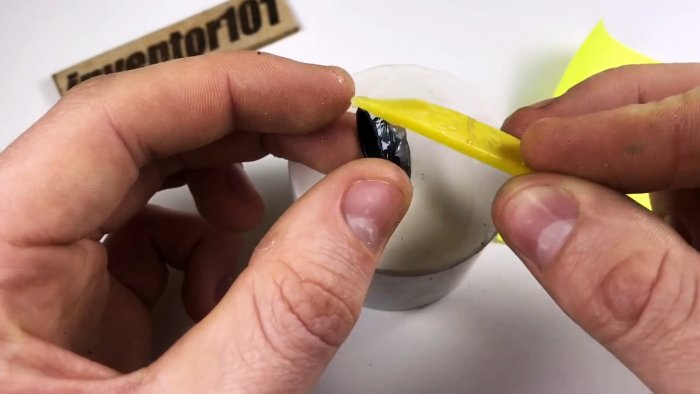

На наружную сторону заглушки вклеивается кольцо, вырезанное с любой трубки, внутренний диаметр которой соответствует размеру внешней обойме подобранного подшипника.

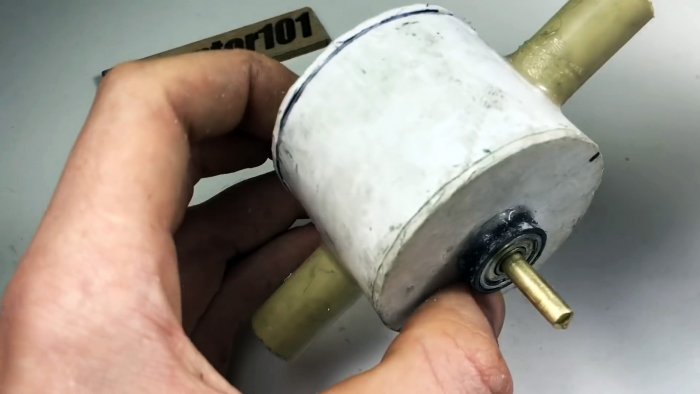

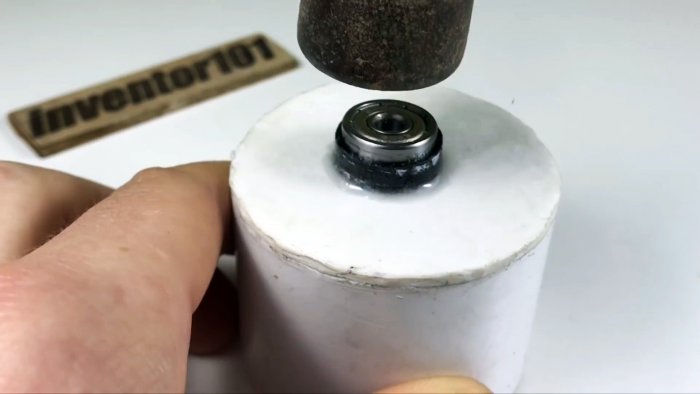

После застывания клея в кольцо впрессовывается подшипник.

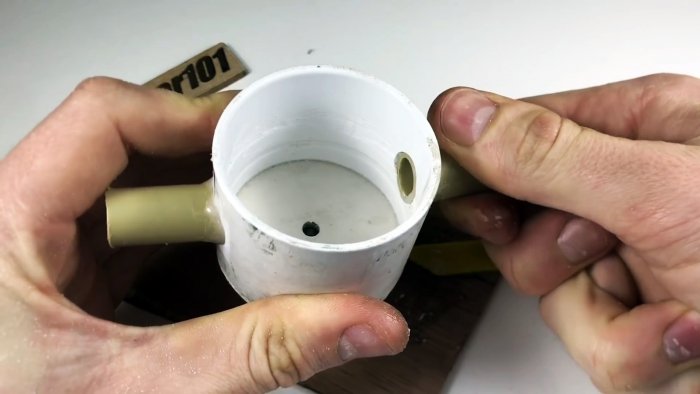

Сбоку корпуса по центру делается 2 отверстия друг напротив друга.
В них вставляется по отрезку трубы 1/2 дюйма. Наружные стыки проклеиваются эпоксидным клеем, так как на эти элементы в будущем будет оказываться нагрузка.

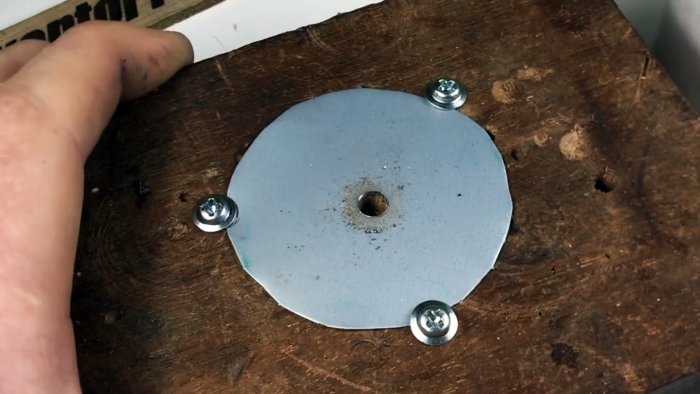

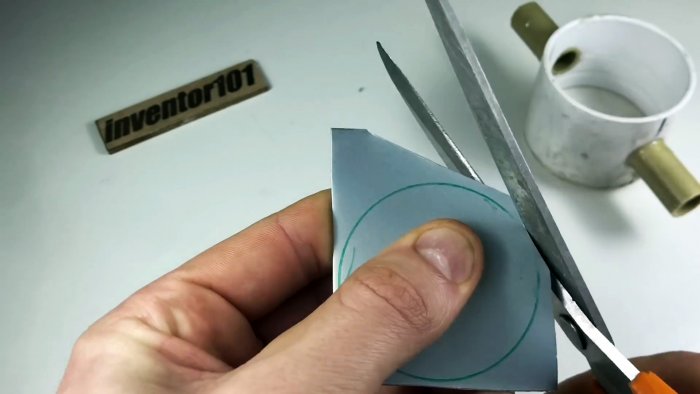

Из жести или тонкого листового металла вырезается диск диаметром 48 мм.
В его центре просверливается отверстие.

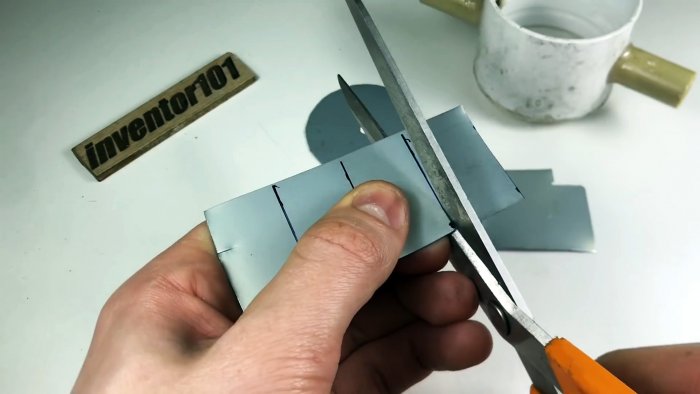

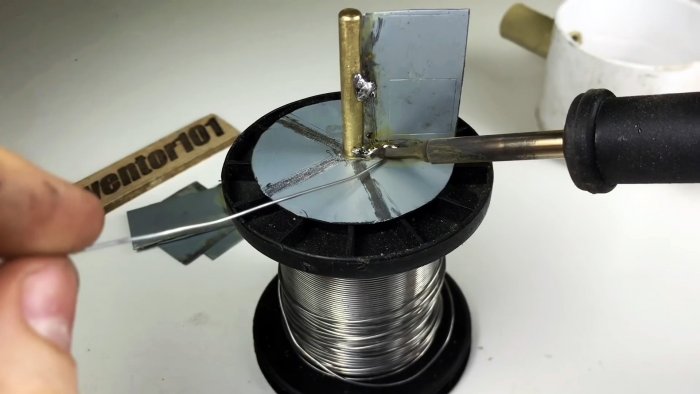

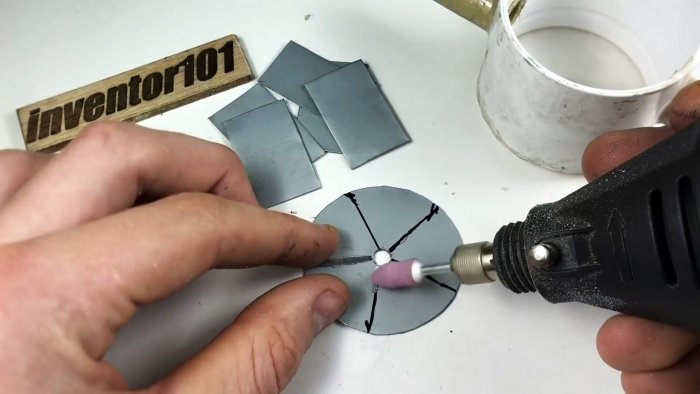

Он размечается на 5 секторов. Из такого же листа вырезается 5 пластинок 20х30 мм. Далее нужно зачистить их края и разметку на диске. Затем в диск вставляется вал, и по разметке впаиваются пластинки.

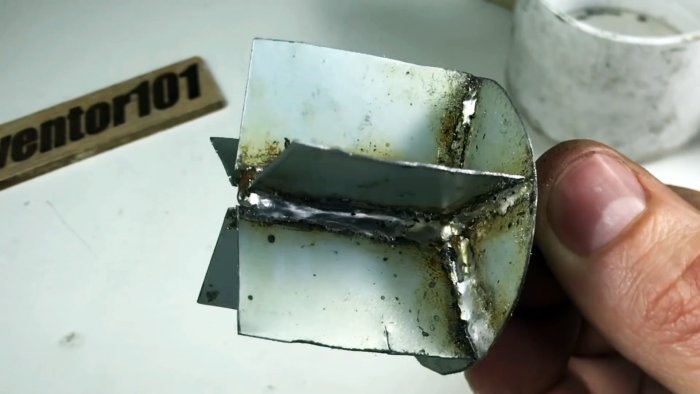

В результате получается крыльчатка.

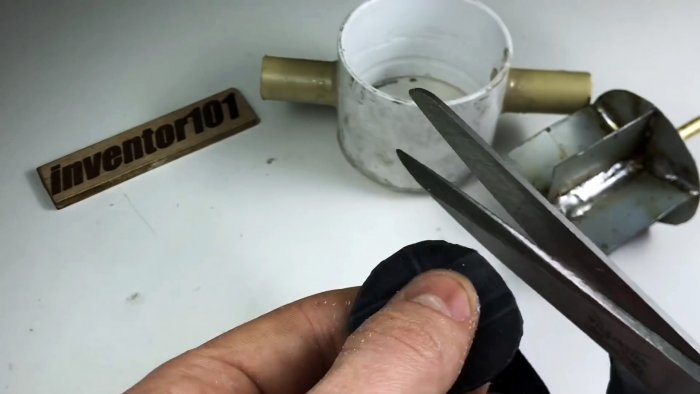

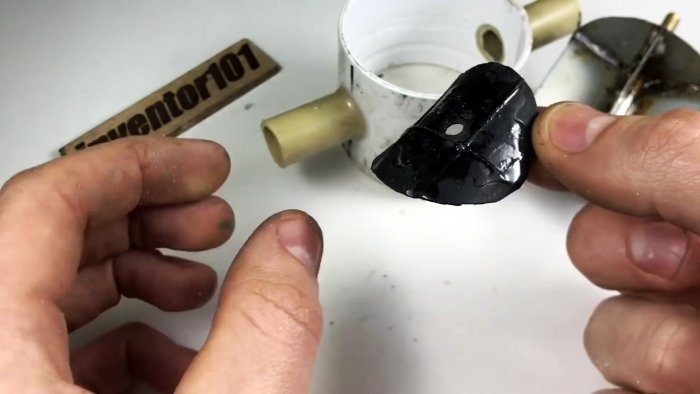

Из камеры вырезается круглая прокладка в корпус помпы.

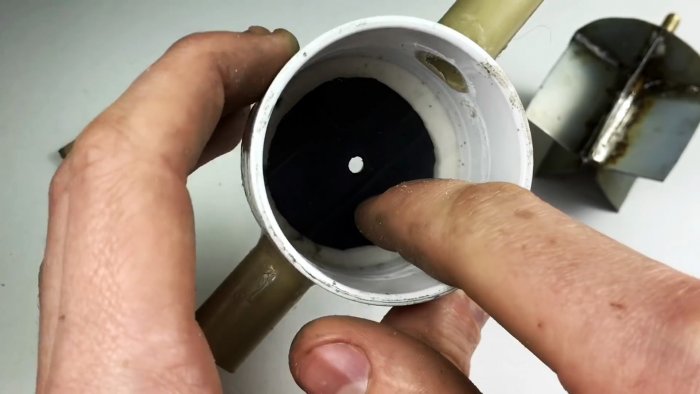

В ней просверливается отверстие немного меньшего диаметра, чем вал на крыльчатке. Затем прокладка вклеивается на заглушку изнутри корпуса.

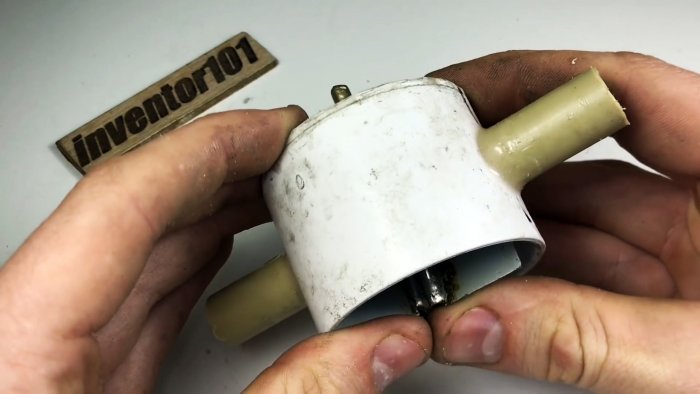

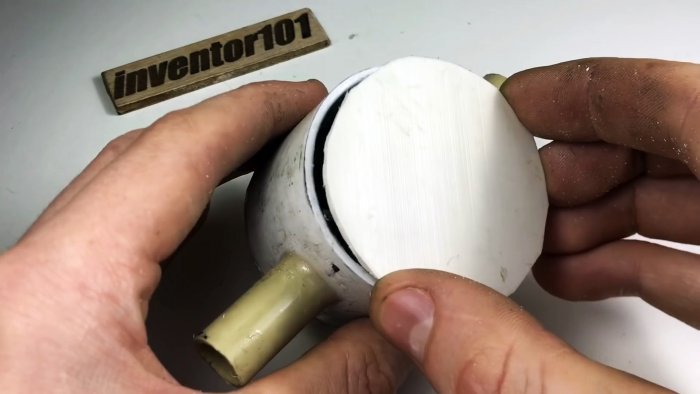

Далее в корпус вставляется крыльчатка, и он заклеивается второй заглушкой из листового пластика.

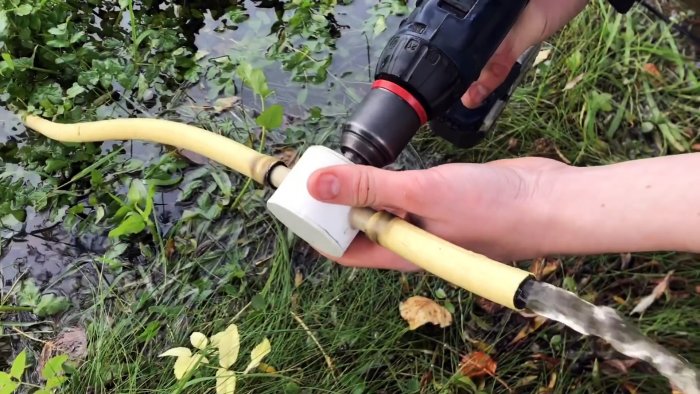

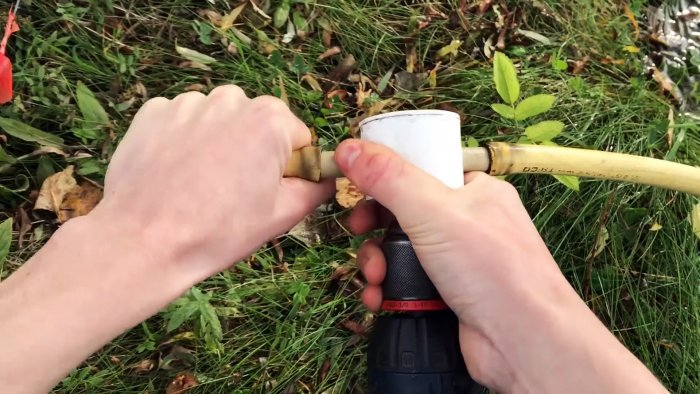

На трубки помпы натягивается садовый шланг, ее вал зажимается в патроне дрели или шуруповерта.

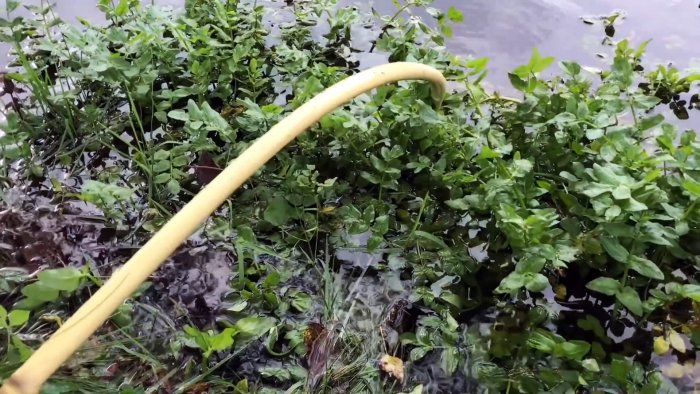

Чтобы воспользоваться помпой, нужно окунуть один конец шланга в воду и запустить вращение крыльчатки шуруповертом. Та создаст разрядку давления и поднимет воду в корпус, после чего перекачает ее дальше на выходной шланг. Производительность помпы зависит от скорости вращения шуруповерта. Чем выше обороты, тем больше воды получится перекачать.
