Главная » Мастерская » Более функционального станка из болгарки вы вряд ли увидите
Для небольшой мастерской заводской ленточный шлифовальный станок слишком громоздкий. Вместо него лучше обзавестись самодельной мультифункциональный насадкой на болгарку, с которой можно выполнять те же самые виды работ.
Более функционального станка из болгарки вы вряд ли увидите

Основные материалы:


  • алюминиевая пластина 15-20 мм;
  • труба 100 мм;
  • пластина 4-5 мм;
  • профильные трубы 25х25 мм и 20х20 мм;
  • шлифовальная лента;
  • пружины сжатия – 2 шт.;
  • листовая сталь 2 мм;
  • прут 8-10 мм;
  • натяжной ролик с подшипником.

Процесс изготовления насадки

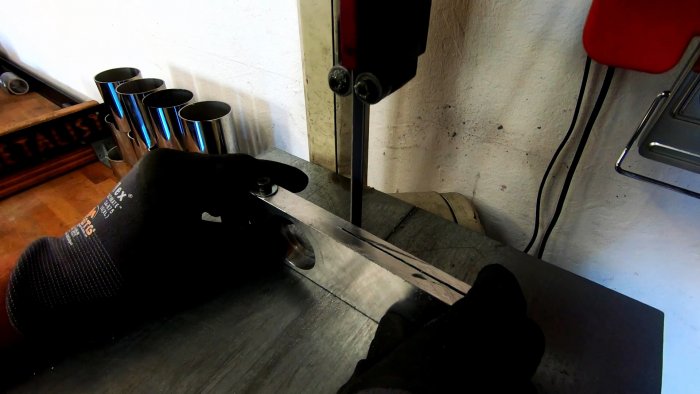

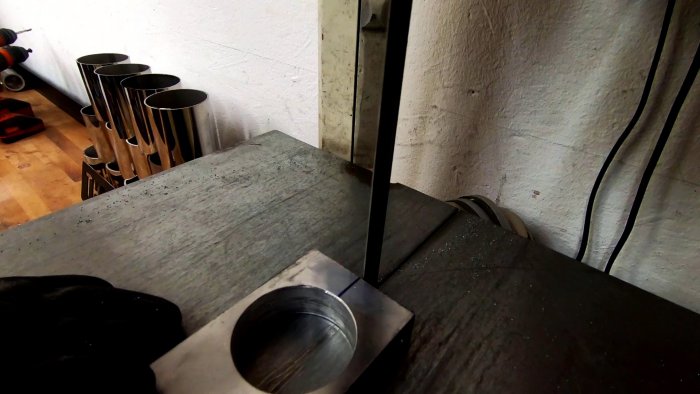

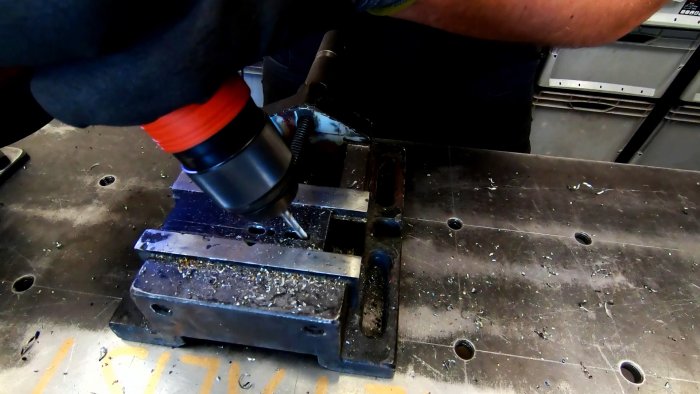

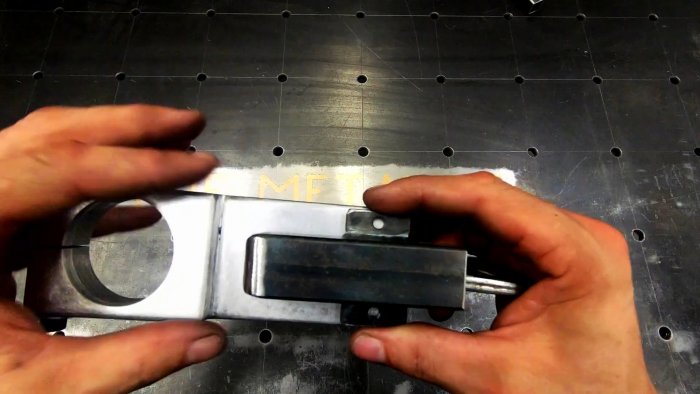

Из алюминиевой пластины изготавливается хомут для фиксации болгарки по месту защитного кожуха. В заготовке просверливается отверстие корончатым сверлом, затем деталь прорезается и стягивающим болтом. Нужно сделать ее длину с запасом для присоединения натяжного ролика. .
Более функционального станка из болгарки вы вряд ли увидите

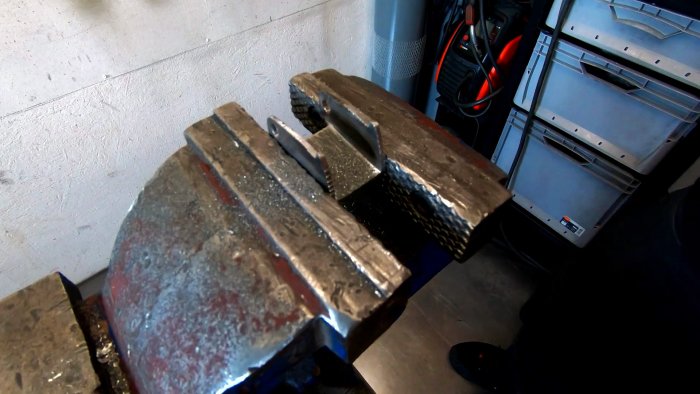

В этой части ее толщину потребуется урезать пополам
Более функционального станка из болгарки вы вряд ли увидите

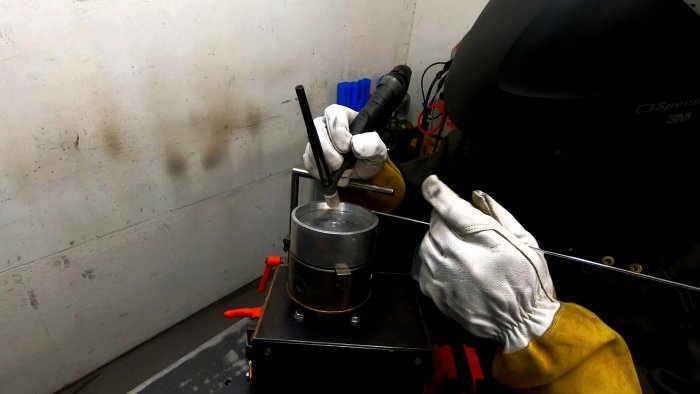

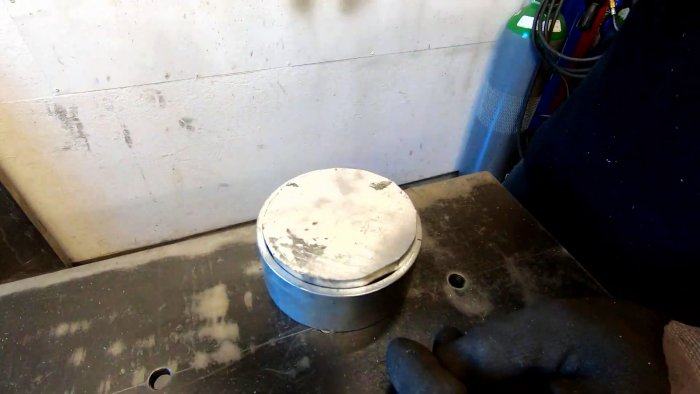

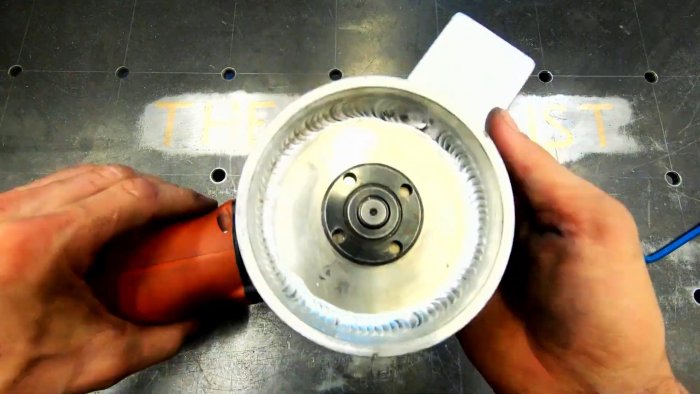

Из трубы 100 мм и пластины нужно сварить ведущий ролик для шлифовальной ленты. Он устанавливается на болгарку вместо отрезного диска.
Более функционального станка из болгарки вы вряд ли увидите

Более функционального станка из болгарки вы вряд ли увидите

Более функционального станка из болгарки вы вряд ли увидите

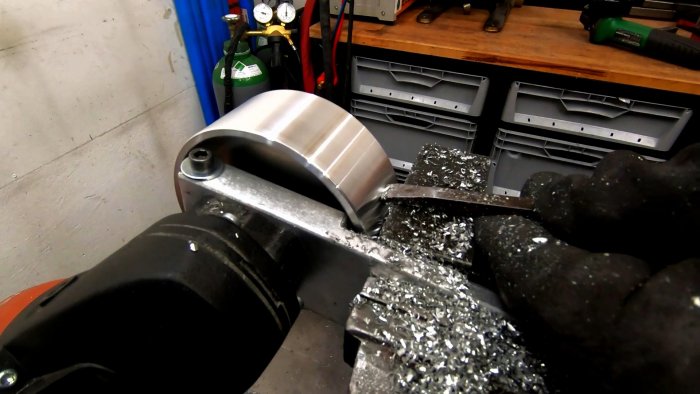

Ролик необходимо проточить, чтобы убрать биение.
Более функционального станка из болгарки вы вряд ли увидите

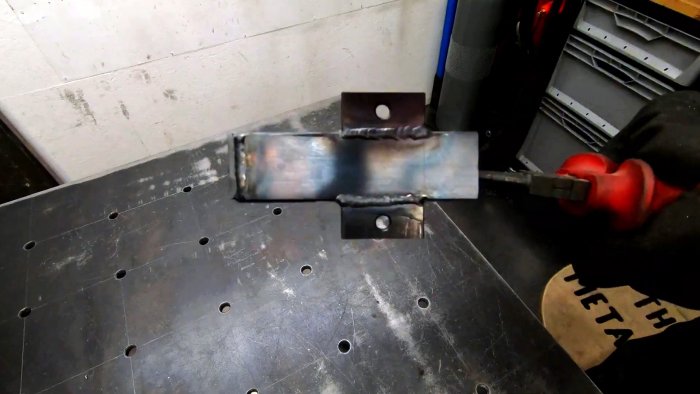

Из профильной трубы сваривается направляющая с проушинами.
Более функционального станка из болгарки вы вряд ли увидите

Она прикручивается к свободной части хомута на болгарке.
Более функционального станка из болгарки вы вряд ли увидите

Потребуется подпереть направляющую болтом с барашком, чтобы в дальнейшем менять угол атаки ролика для регулировки ленты.
Более функционального станка из болгарки вы вряд ли увидите

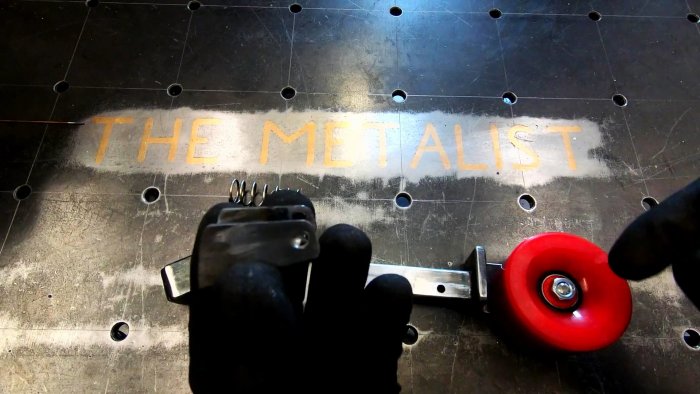

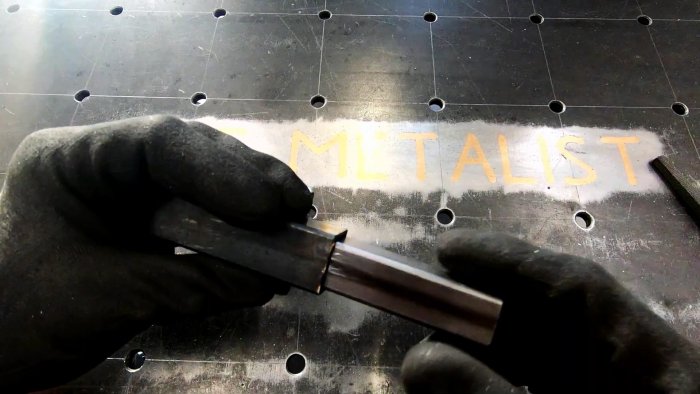

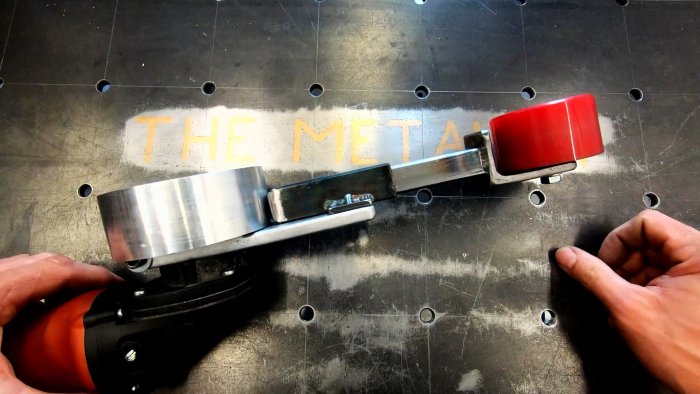

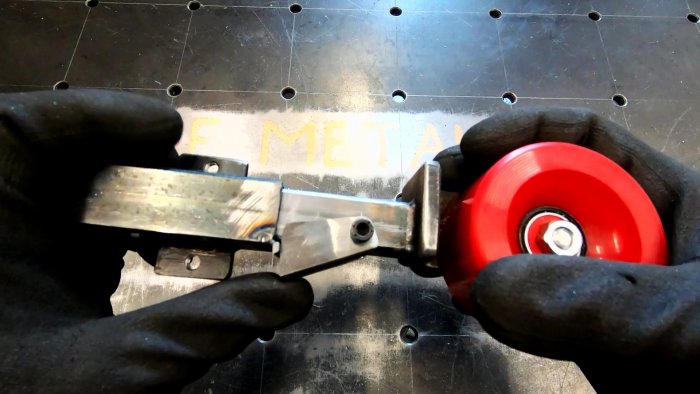

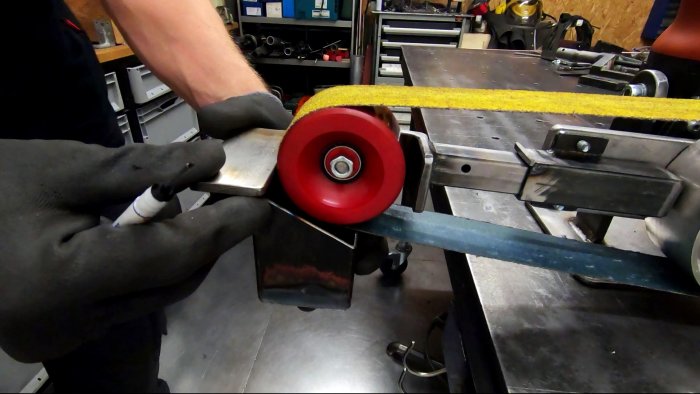

Из тонкой профильной трубы изготавливается выдвижная часть с направляющей. К ее торцу приваривается угловой кронштейн с натяжным роликом для ленты. Она будет входить в направляющую, и поджимать заложенную внутрь пружину сжатия.
Более функционального станка из болгарки вы вряд ли увидите

Более функционального станка из болгарки вы вряд ли увидите

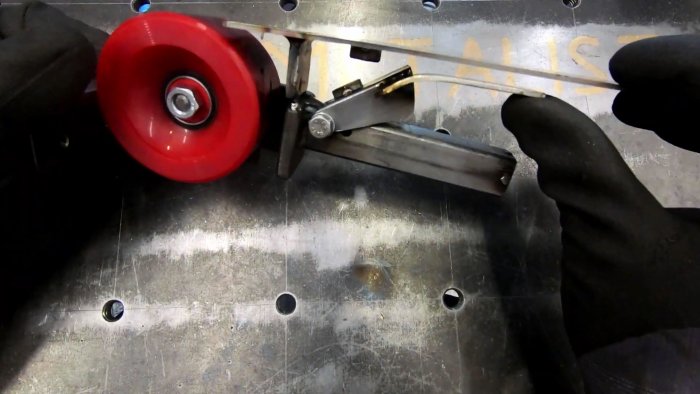

Конструкция собирается, и на нее примеряются шлифовальные ленты нужных диаметров. Чтобы обеспечить натяжение, потребуется установить флажок фиксатор, упирающийся в выступ на направляющей.
Более функционального станка из болгарки вы вряд ли увидите

Более функционального станка из болгарки вы вряд ли увидите

Более функционального станка из болгарки вы вряд ли увидите

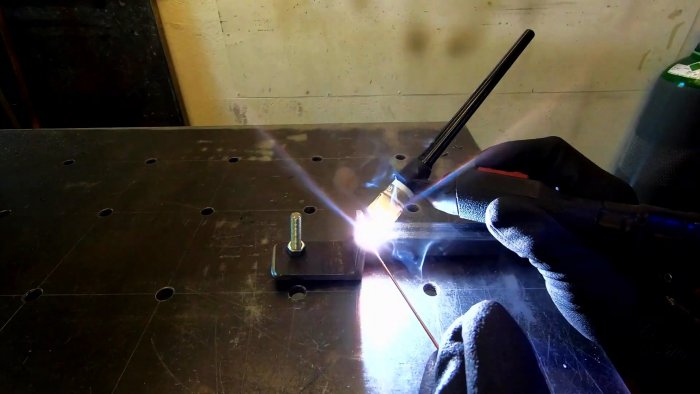

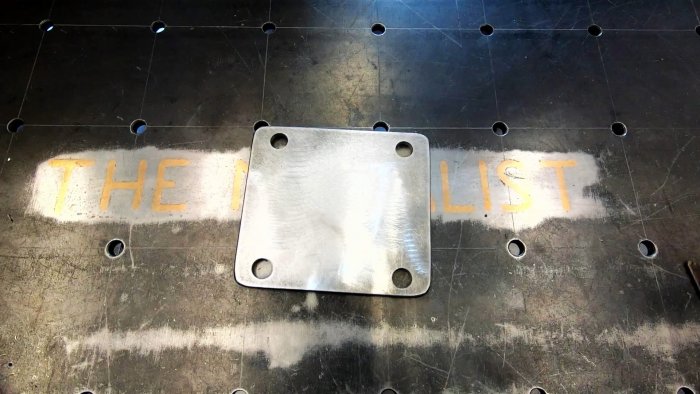

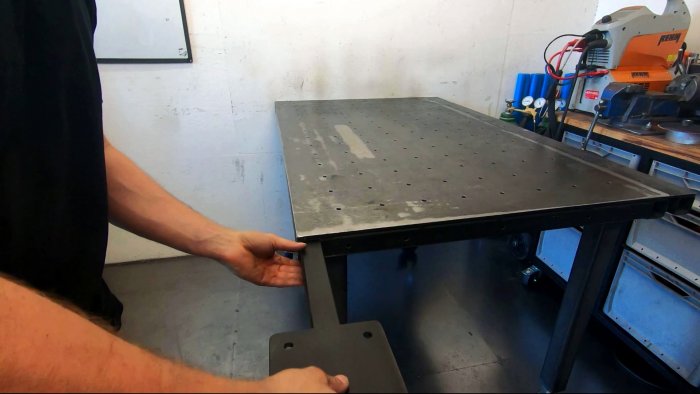

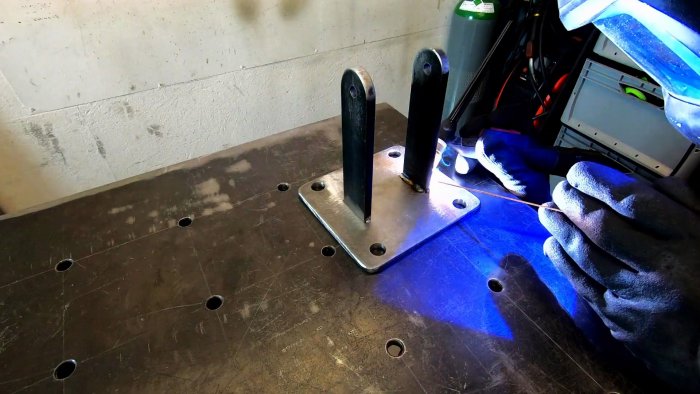

Из стальной пластины сваривается подошва станка с высокими проушинами под установку болгарки за штатные отверстия для ручки. Между проушинами вваривается перекладина для жесткости.
Более функционального станка из болгарки вы вряд ли увидите

Более функционального станка из болгарки вы вряд ли увидите

К кронштейну ведомого ролика прикручивается рабочий столик.
Более функционального станка из болгарки вы вряд ли увидите

Более функционального станка из болгарки вы вряд ли увидите

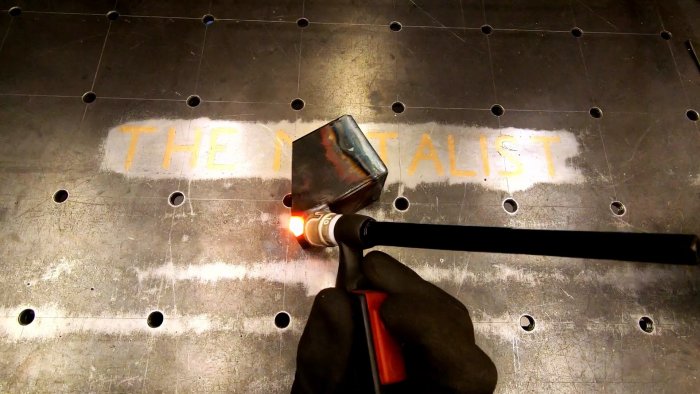

Снизу цепляется бункер для сбора опилок.
Более функционального станка из болгарки вы вряд ли увидите

Более функционального станка из болгарки вы вряд ли увидите

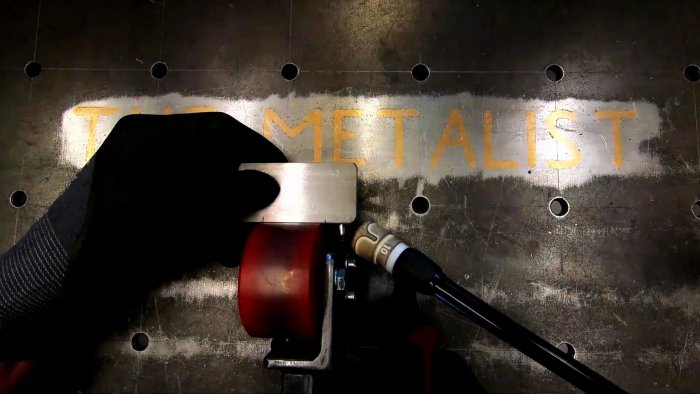

К этому же кронштейну прикрепляется упорная площадка с тонкой листовой стали, которая ограничит оттягивание ленты при шлифовке. Она должна быть подвижной. Для этого ее необходимо подпружинить.
Более функционального станка из болгарки вы вряд ли увидите

Более функционального станка из болгарки вы вряд ли увидите

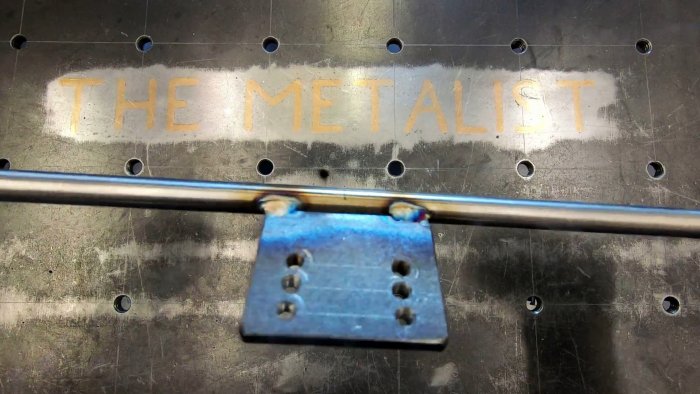

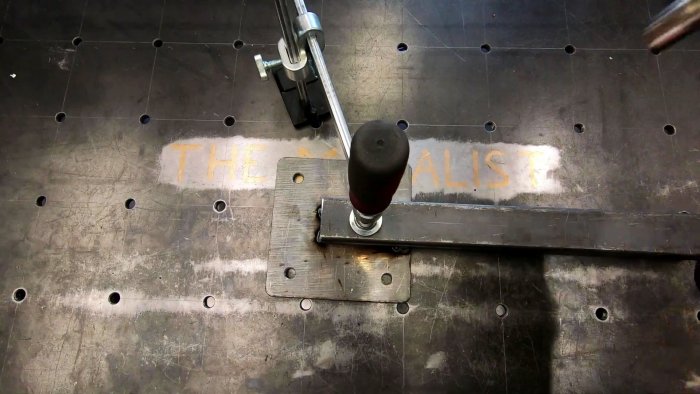

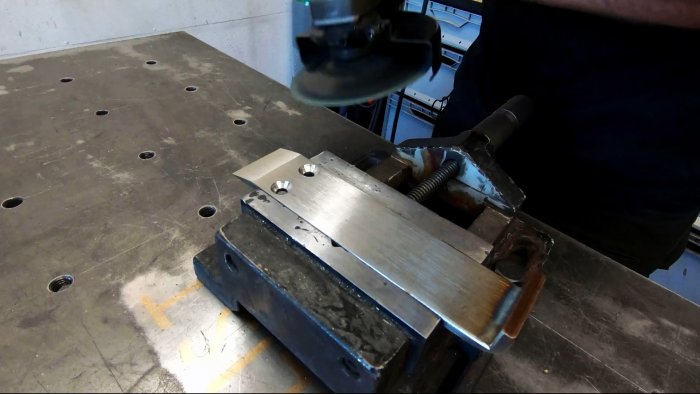

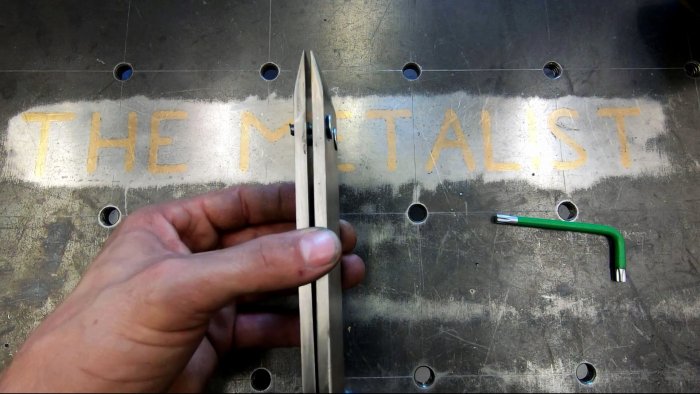

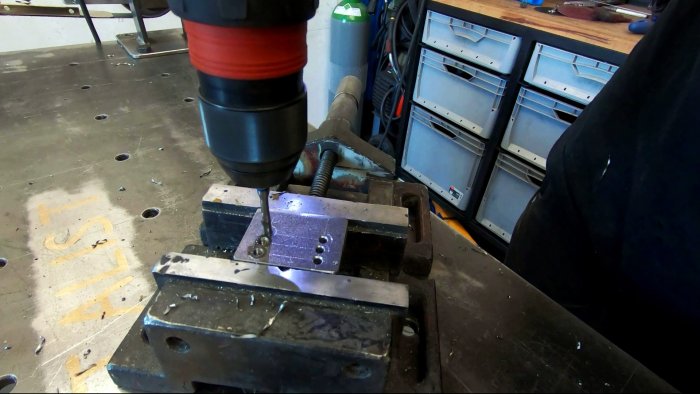

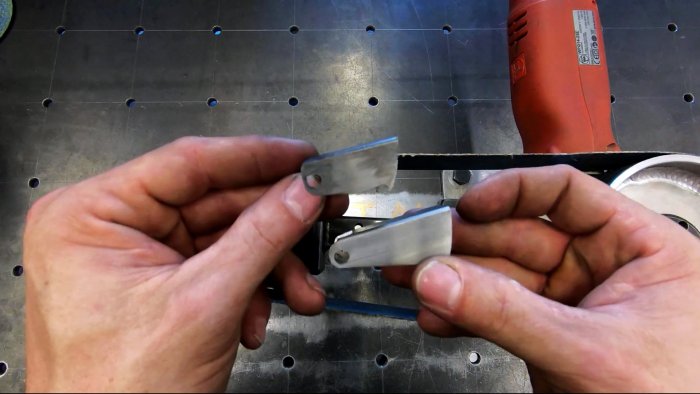

Для заточки ножей строго в одну плоскость, можно сделать для станка специальную насадку. Она представляет собой горизонтально расположенный стальной прут на кронштейне, прикрученный к рабочему столику возле ведомого ролика. Под него нужно будет сделать зажим ножей из двух полос.
Более функционального станка из болгарки вы вряд ли увидите

Более функционального станка из болгарки вы вряд ли увидите

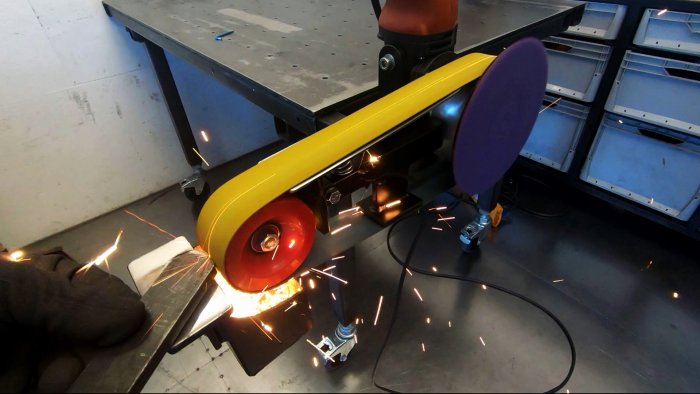

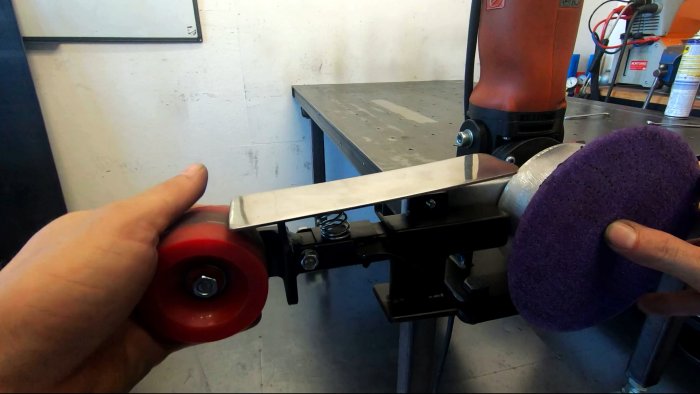

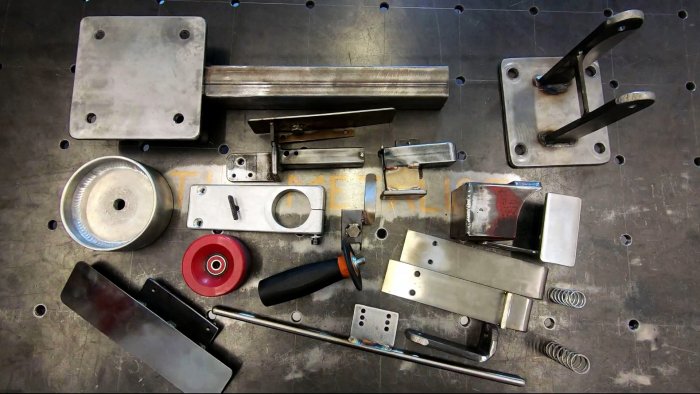

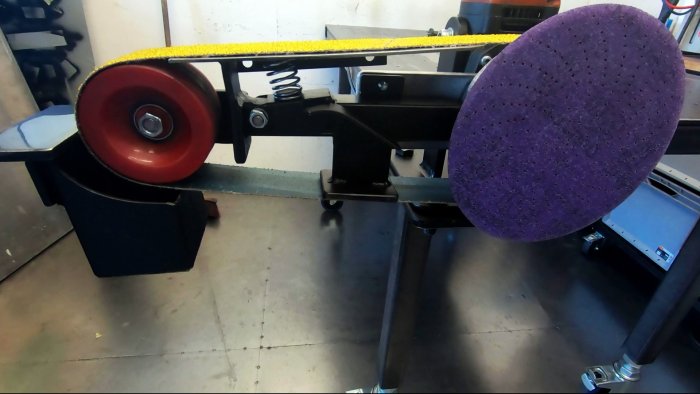

При сборке болгарка устанавливается на подошву, затем к ней присоединяются остальные детали. Перед запуском натягивается лента, ее положение на роликах можно отрегулировать болтом с барашком. При желании возможно поджать ведущий ролик не гайкой, а опорной тарелкой на липучке, чтобы получить еще одну шлифовальную поверхность.
Более функционального станка из болгарки вы вряд ли увидите

Более функционального станка из болгарки вы вряд ли увидите

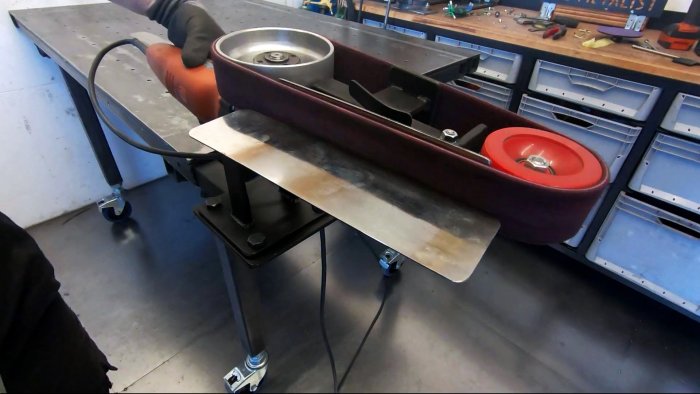

Конструкция станка позволяет его поворачивать в двух плоскостях. На него можно устанавливать 2 рабочих столика. Один с торца, второй сбоку между роликами.
Более функционального станка из болгарки вы вряд ли увидите

Более функционального станка из болгарки вы вряд ли увидите

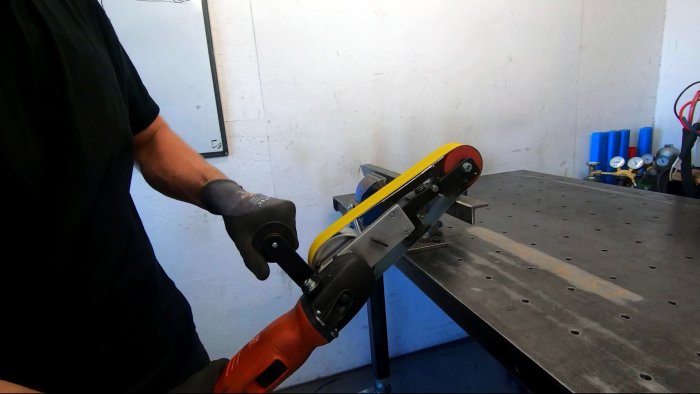

Также станок можно освободить от основания и навески, чтобы использовать как электронапильник. Это пригодится для зачистки крупных заготовок.
Более функционального станка из болгарки вы вряд ли увидите

Более функционального станка из болгарки вы вряд ли увидите

Более функционального станка из болгарки вы вряд ли увидите

Более функционального станка из болгарки вы вряд ли увидите

Более функционального станка из болгарки вы вряд ли увидите

Более функционального станка из болгарки вы вряд ли увидите

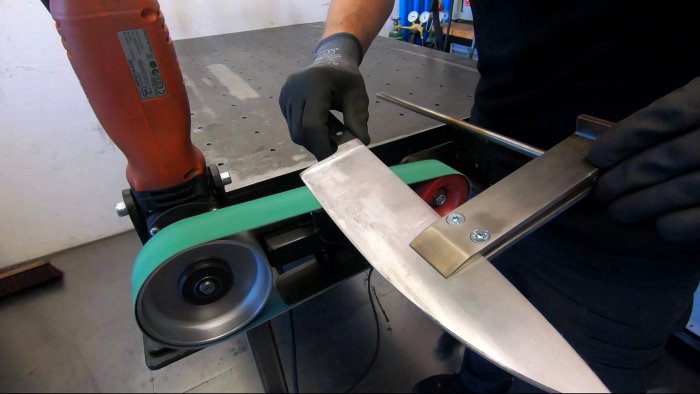

При использовании зажима и направляющего прутка, им будет удобно точить ножи с длинными лезвиями.
Более функционального станка из болгарки вы вряд ли увидите

Смотрите видео
