Для большинства людей самодельный генератор ассоциируется с переделанным электродвигателем. На самом деле его можно сделать и по-другому, буквально с нуля. Причем это абсолютно не сложно, быстро и недорого.
Как сделать простой генератор на 220В своими руками

Основные материалы:


  • листовой пластик;
  • болты М10-М14;
  • шпилька М6-М8;
  • медная эмалированная проволока 0,25 мм;
  • провод многопроволочный;
  • микро подшипники 5x10x4 мм – 2 шт. - http://ali.pub/5209tq
  • неодимовые магниты 60x10x4 мм – 8 шт. - http://ali.pub/4yy1yd

Процесс изготовления генератора

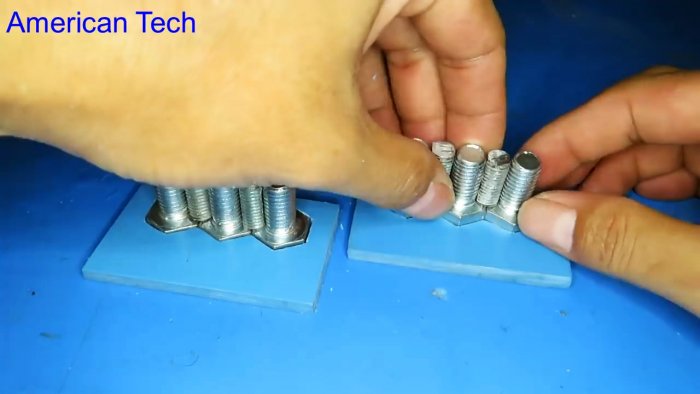

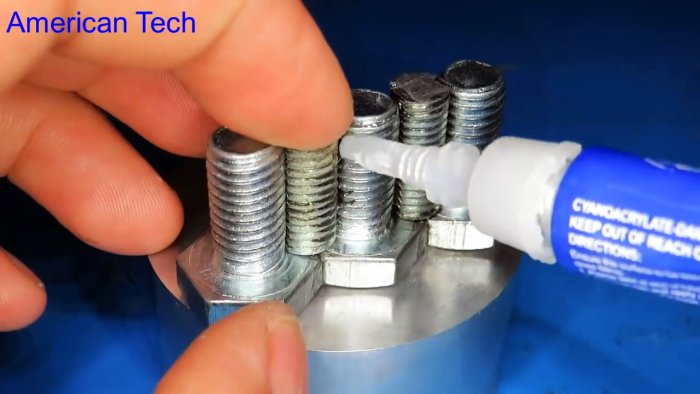

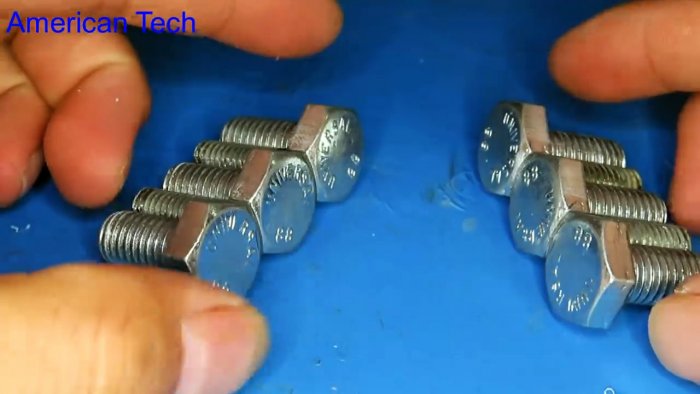

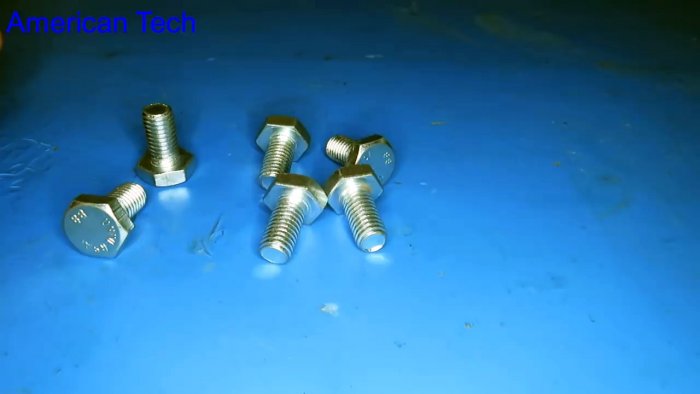

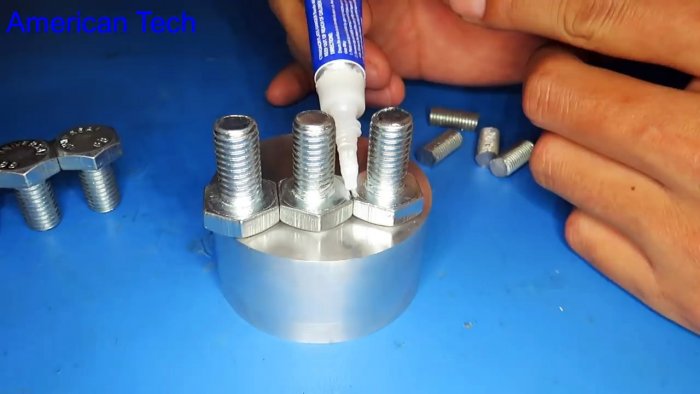

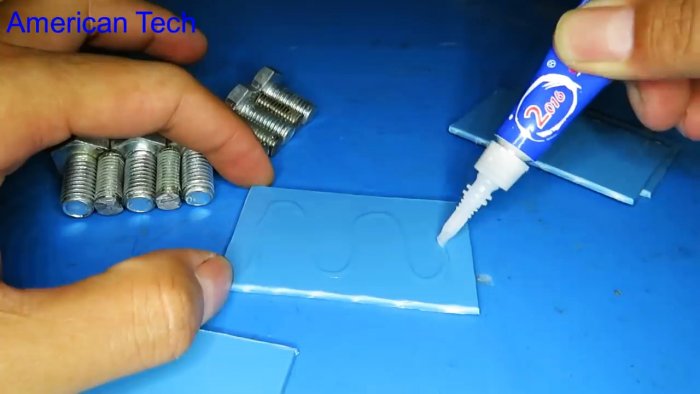

Необходимо изготовить 2 сердечника для намотки проволоки. Для этого нужно выставить в ряд по 3 болта и склеить их головки между собой суперклеем.
Как сделать простой генератор на 220В своими руками

Как сделать простой генератор на 220В своими руками

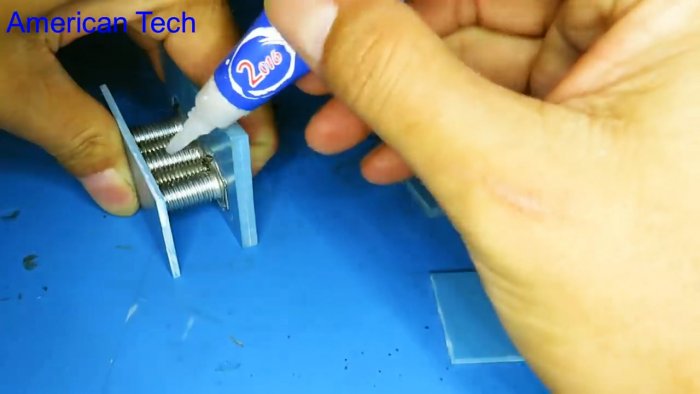

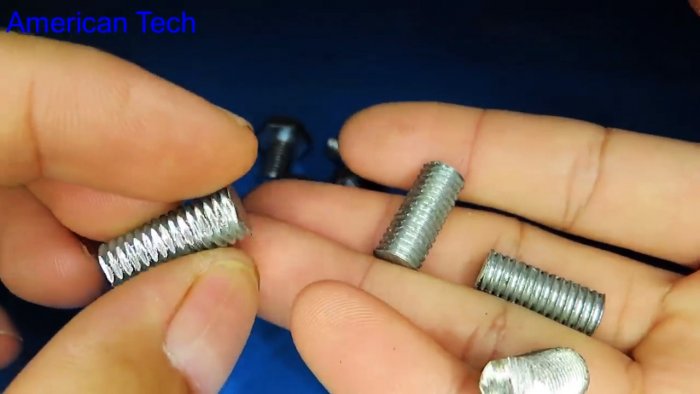

Между их стержнями размещаются обрезки шпильки и также приклеиваются.
Как сделать простой генератор на 220В своими руками

Как сделать простой генератор на 220В своими руками

Как сделать простой генератор на 220В своими руками

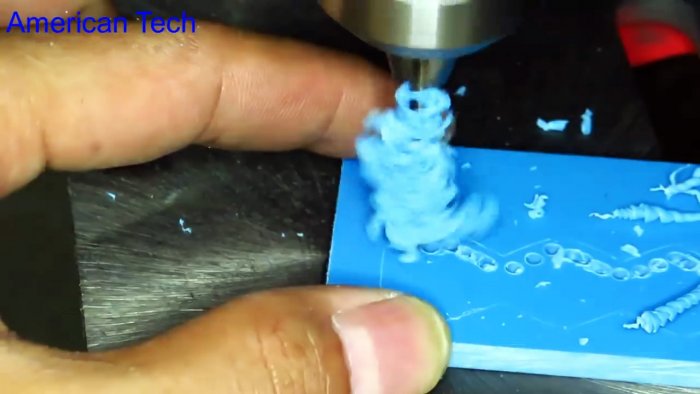

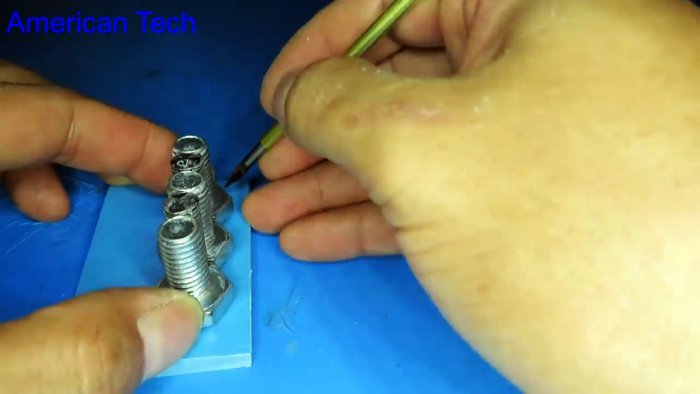

Из листового пластика вырезаются 4 одинаковые пластины и склеиваются между собой попарно. Затем в них делается пропил под вклейку сердечников со стороны головок болтов.
Как сделать простой генератор на 220В своими руками

Как сделать простой генератор на 220В своими руками

Как сделать простой генератор на 220В своими руками

Как сделать простой генератор на 220В своими руками

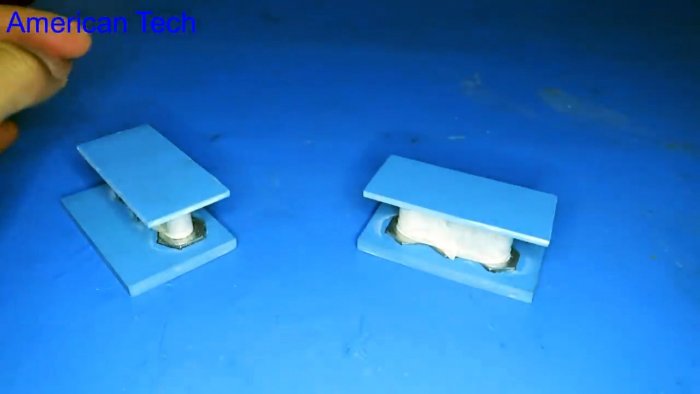

Вырезается еще 2 пластины поменьше, и приклеиваются на сердечники напротив. Полученные катушки изолируются.
Как сделать простой генератор на 220В своими руками

Как сделать простой генератор на 220В своими руками

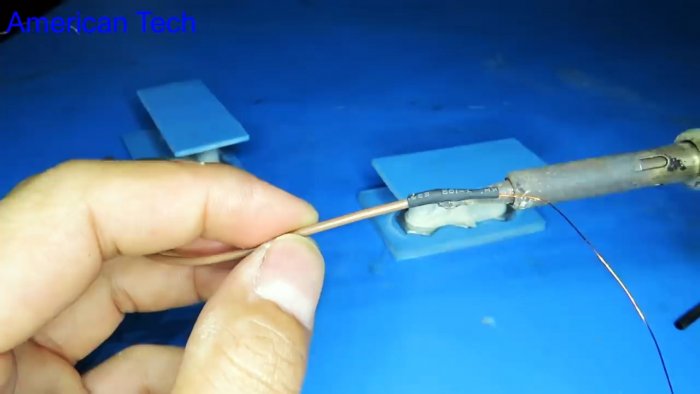

К медной проволоке припаивается проводок. Соединение изолируется термоусадкой.
Как сделать простой генератор на 220В своими руками

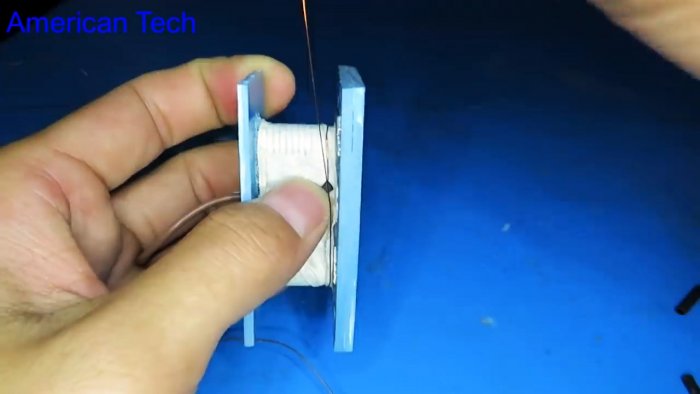

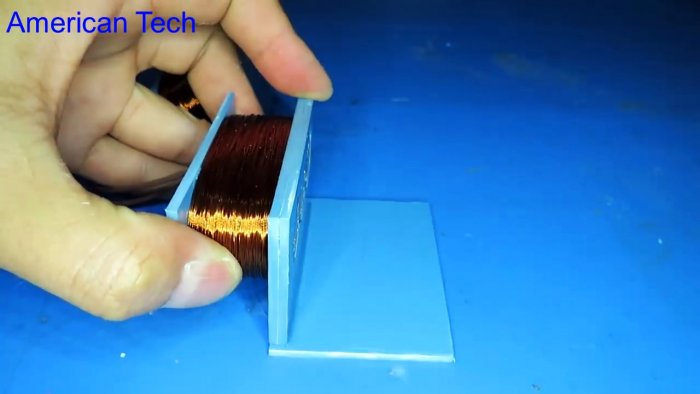

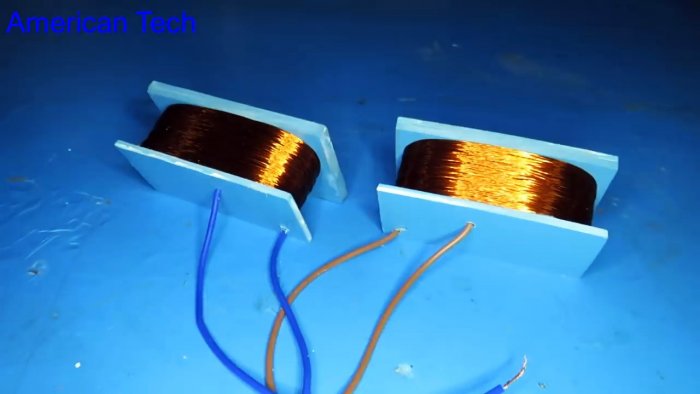

После этого нужно намотать медную проволоку на сердечник. Для этого потребуется сначала продеть провод через одинарную пластину, предварительно просверлив ее. Важно намотать как можно больше витков. На оставшийся конец проволоки также припаивается проводок. Аналогично изготавливается вторая катушка.
Как сделать простой генератор на 220В своими руками

Как сделать простой генератор на 220В своими руками

Как сделать простой генератор на 220В своими руками

Одна из катушек приклеиваются на пластинку.
Как сделать простой генератор на 220В своими руками

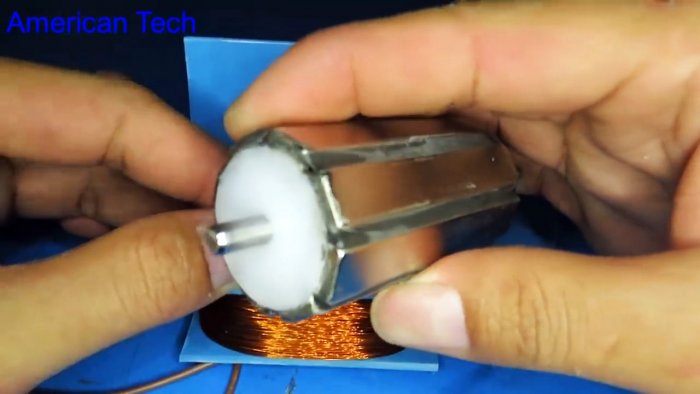

Затем нужно изготовить ротор генератора. Он представляется собой деревянный или пластиковый цилиндр с приклеенными по кругу неодимовыми магнитами в виде полос.
Как сделать простой генератор на 220В своими руками

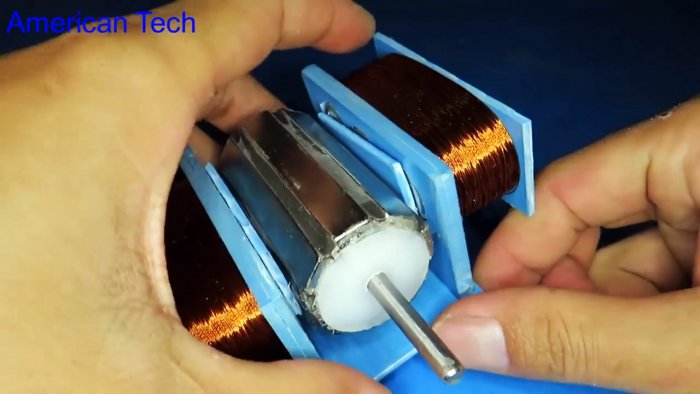

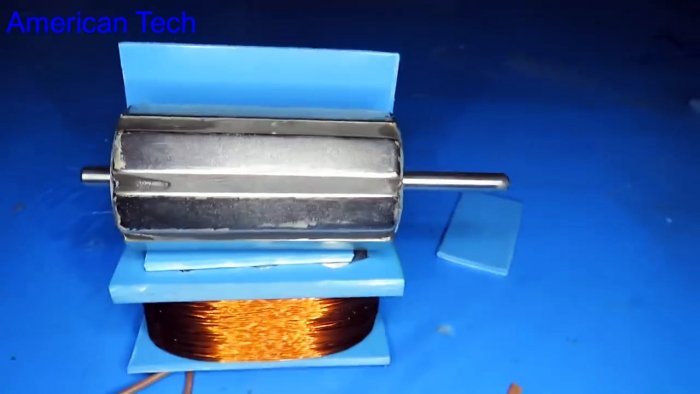

Нужно вклеить 8 магнитов, с чередованием полярности. В центре цилиндра делается сквозное отверстие и в него забивается ось из прутка. Ротор прикладывается к приклеенной катушке через подложку. Затем к основанию приклеивается вторая катушка, также отделенная от ротора вставкой.
Как сделать простой генератор на 220В своими руками

Как сделать простой генератор на 220В своими руками

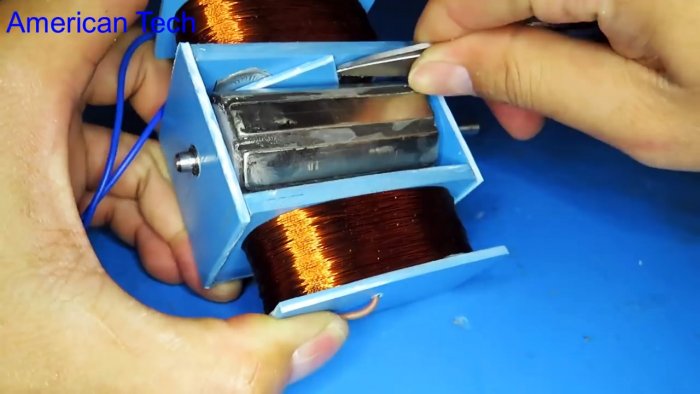

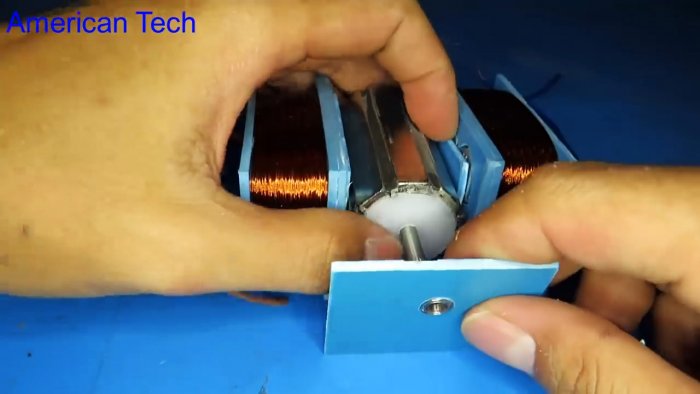

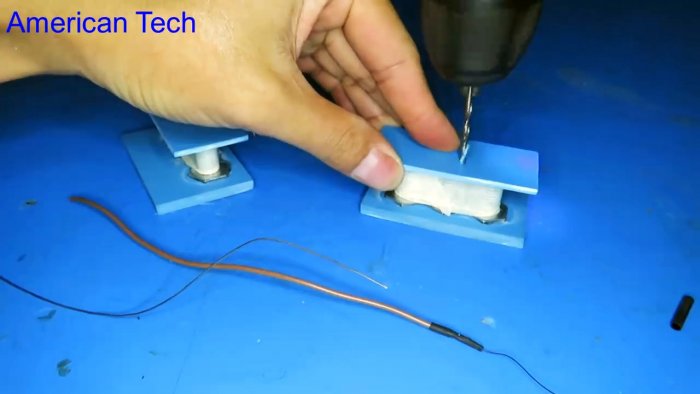

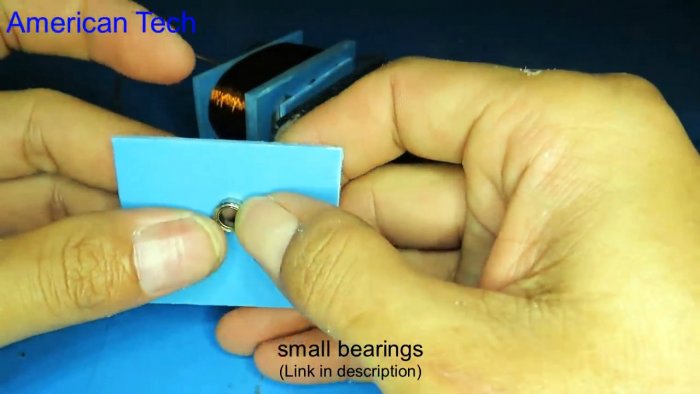

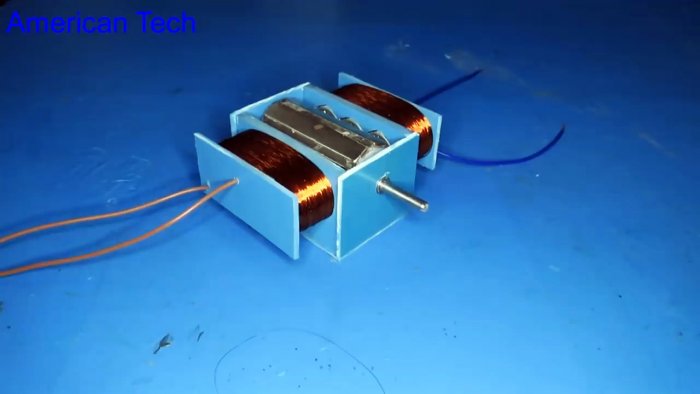

Далее приклеиваются держатели оси ротора. В них нужно заранее проделать отверстия и вклеить в подшипники. Затем подложки вынимаются, чтобы ротор мог свободно вращаться.
Как сделать простой генератор на 220В своими руками

Как сделать простой генератор на 220В своими руками

Как сделать простой генератор на 220В своими руками

Как сделать простой генератор на 220В своими руками

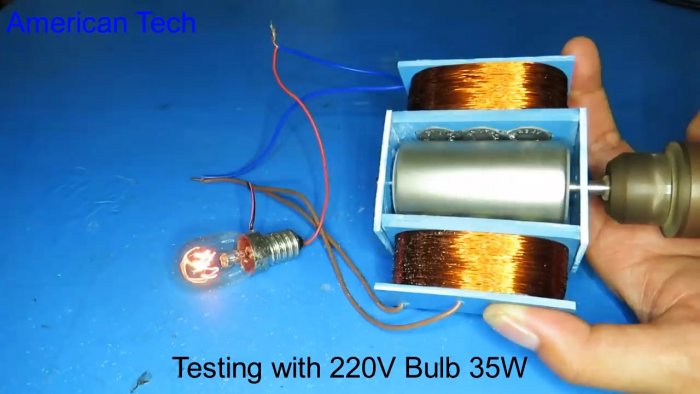

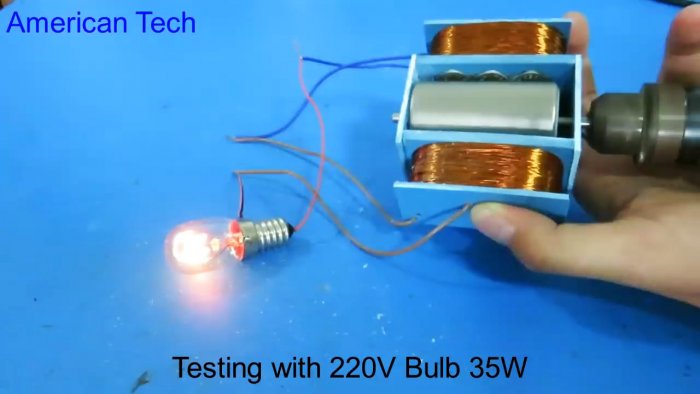

Нужно соединить по одному проводу от каждой катушки. Теперь при вращении якоря будет образовываться электрический ток. Его можно снять на оставшихся двух проводах. Во время испытаний при вращении ротора дрелью удалось получить достаточно, для свечения лампочки на 35 Вт. В дальнейшем такой генератор можно поместить в герметичный корпус и поставить на него лопасти, чтобы он вращался за счет порывов ветра или движения потока воды в ручье.
