Для передачи крутящего момента под углом 90 градусов можно использовать весьма необычный редуктор. Это несложный в изготовлении механизм, за работой которого интересно смотреть, к тому же он вполне может найти реальное применение в различных проектах.
Необычный угловой редуктор для передачи крутящего момента

Что потребуется:


  • Электродвигатели 775 серии, 2 штуки - http://ali.pub/4kgmr3
  • кусок ДСП;

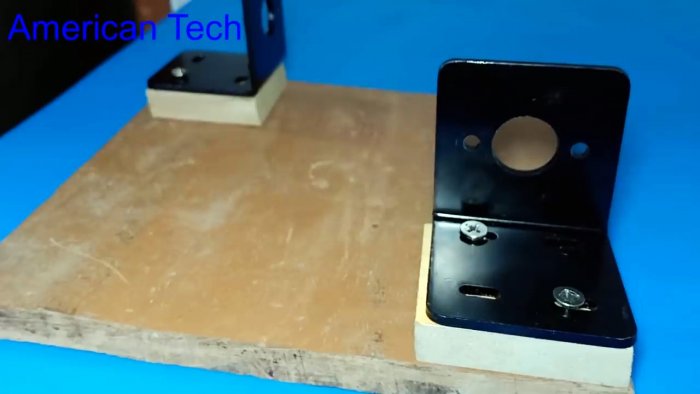

  • угловой держатель для двигателя;
  • прут или арматура.

Процесс изготовление углового редуктора

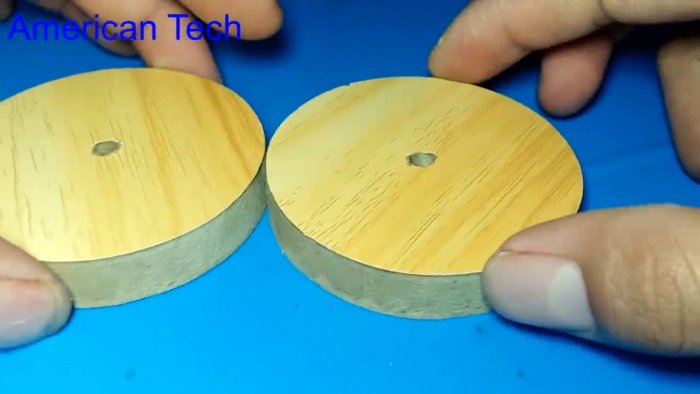

Из листовой древесины необходимо вырезать 2 диска. Если планируется передача крутящего момента от небольшого моторчика типа 775 DC, то можно использовать фанеру, доску или МДФ.
Необычный угловой редуктор для передачи крутящего момента

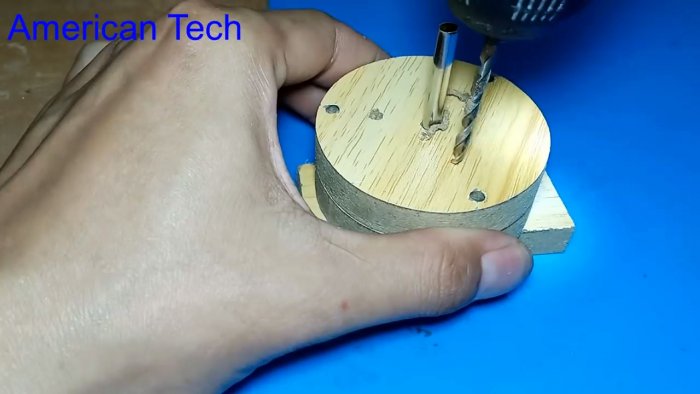

В центре дисков делаются отверстия под валы. Затем необходимо их разделить на 3 одинаковых сектора. По меткам высверливаться симметричные отверстия на одинаковом расстоянии от края окружности. Нужно сделать по 2-3 отверстия на каждой линии между секторами.
Необычный угловой редуктор для передачи крутящего момента

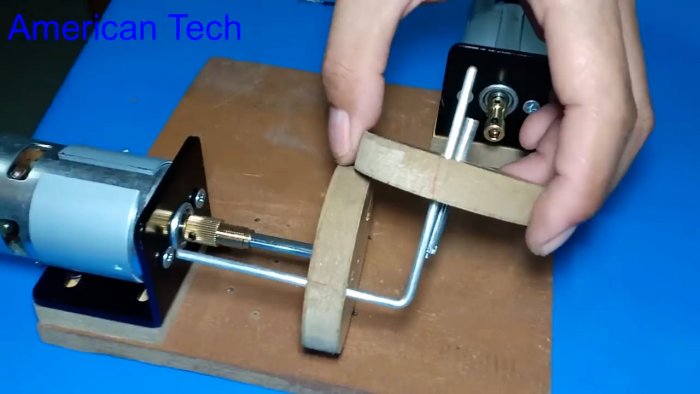

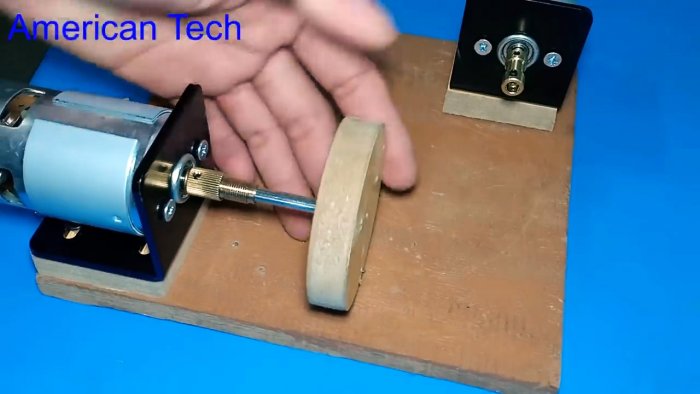

Затем один из дисков устанавливается на привод, а второй поворачивается к нему под прямым углом и фиксируется на механизм, на который нужно передать вращение.
Необычный угловой редуктор для передачи крутящего момента

Необычный угловой редуктор для передачи крутящего момента

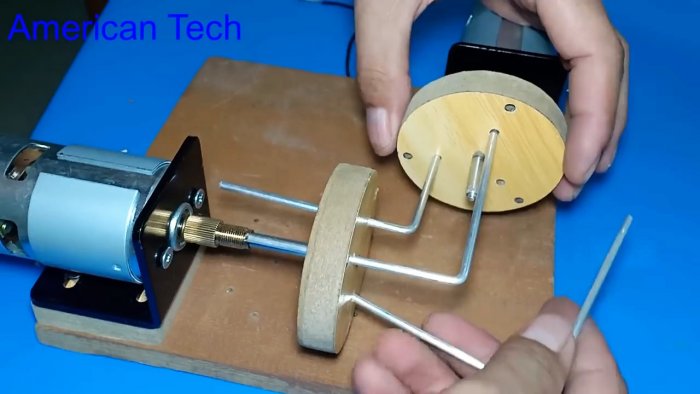

После этого диски соединяются между собой тремя Г-образными прутками через отверстия.
Необычный угловой редуктор для передачи крутящего момента

Необычный угловой редуктор для передачи крутящего момента

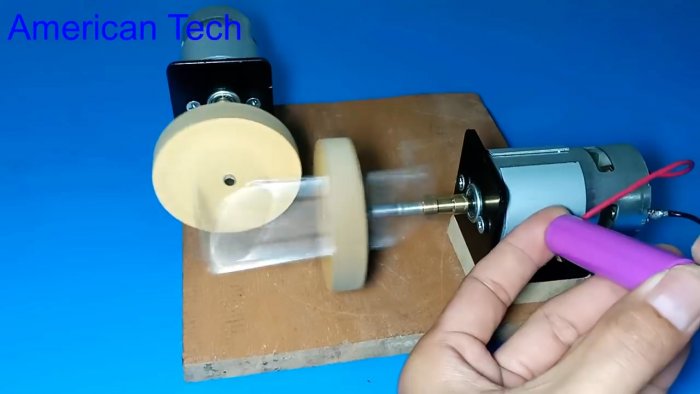

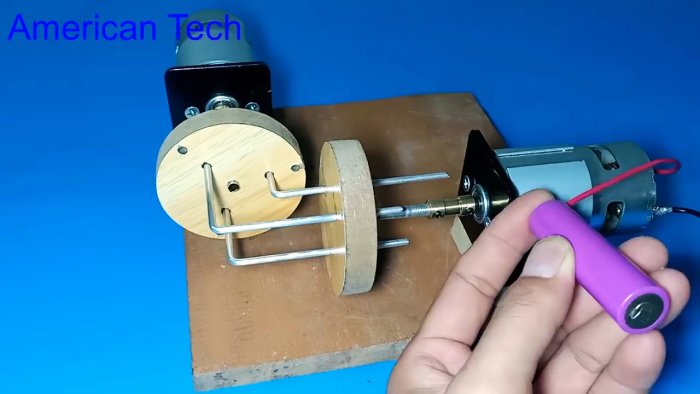

При вращении основного диска на приводе будет оборачивать и второй расположенный относительно него под прямым углом. При этом можно понижать или повышать обороты ведомого диска, если вставлять в него пруты в отверстия ближе или дальше от края.
Необычный угловой редуктор для передачи крутящего момента

Необычный угловой редуктор для передачи крутящего момента

Смотрите видео
