Как сделать экран и кронштейн для проектора

Купить проектор, чтобы смотреть фильмы и фото – это лишь полдела. К проектору так же необходимы такие вещи, как экран и штатив, которые вместе стоят чуть ли не дороже самого проектора. Если проектор мы самостоятельно изготовить не можем (я имею в виду настоящий, мощный мини-проектор, а не коробку из-под обуви с лупой внутри), то экран и держатель для него, вполне! Ничего сложного тут нет. Если с экраном более-менее всё ясно, то вот с подставкой-держателем не всё так однозначно. Если делать штатив, то не у каждого в комнате может оказаться подходящий кусок площади на полу, с которого можно без искажений смотреть проектор.
Как сделать экран и кронштейн для проектора

Да и тренога посреди комнаты – это слишком хлопотно. Надо постоянно убирать её после просмотра, чтобы можно было свободно передвигаться по комнате в дальнейшем, и заново устанавливать потом, для очередного сеанса. Другое дело стена! На ней всегда найдётся свободный кусок для складного кронштейна, который одним движением выдвигается на нужное расстояние, и так же легко убирается. Кронштейн, а за одно и экран, можно сделать самостоятельно, и достаточно просто и быстро.

Понадобится


Для экрана:
  • Кусок ДВП, нужной Вам площади, под экран.
  • Краска матовая белая, 1 баллон.
  • Наждачная бумага для дерева.
  • Ножовка.

Для кронштейна:
  • Трубка металлическая, диаметром 10-15 мм, и длиной 60-80 см.
  • Шпилька металлическая, с ушками для крепления на концах.
  • Подшипники от роликов или скейта (или другие, такого же размера) 2 шт
  • Клипсы для 20-й трубы. 2 шт на 20, и 1 шт на 15.
  • Ручка от старой тумбочки, такой же формы, как на фото.
  • Болт 100 мм, с резьбой, подходящей под резьбу для держателя в проекторе.

Как сделать экран и кронштейн для проектора

Изготовление экрана


Для начала нужно отпилить кусок ДВП, нужный Вам по площади.
Как сделать экран и кронштейн для проектора

Далее, необходимо обработать отпиленные ножовкой края, наждачной бумагой.
Как сделать экран и кронштейн для проектора

Просверливаем отверстия в углах, для крепления к стене.
Как сделать экран и кронштейн для проектора

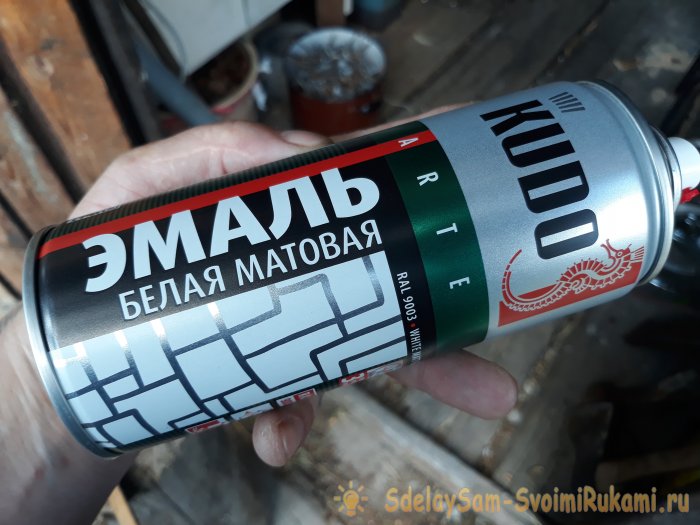

Теперь самая важная часть этой работы – покраска. Краска нужна именно матовая, чтобы отблески глянцевой краски не искажали изображения.
Как сделать экран и кронштейн для проектора

Щёткой, или мягкой метлой, очищаем гладкую поверхность полотна от опилок и пыли, и аккуратно наносим краску. В два слоя.
Как сделать экран и кронштейн для проектора

Как сделать экран и кронштейн для проектора

После нанесения первого слоя, даём покрытию просохнуть. Краска из таких баллонов сохнет быстро. Минут 15-20. По истечении указанного времени, наносим второй слой. Вот что в итоге получится:
Как сделать экран и кронштейн для проектора

На этом работа с экраном закончена. Ждём полчаса, чтоб краска просохла окончательно, и устанавливаем экран на нужное место. Но с таким расчётом, чтобы неподалёку к стене можно было пристроить и кронштейн.
Как сделать экран и кронштейн для проектора

Изготовление подвижного кронштейна

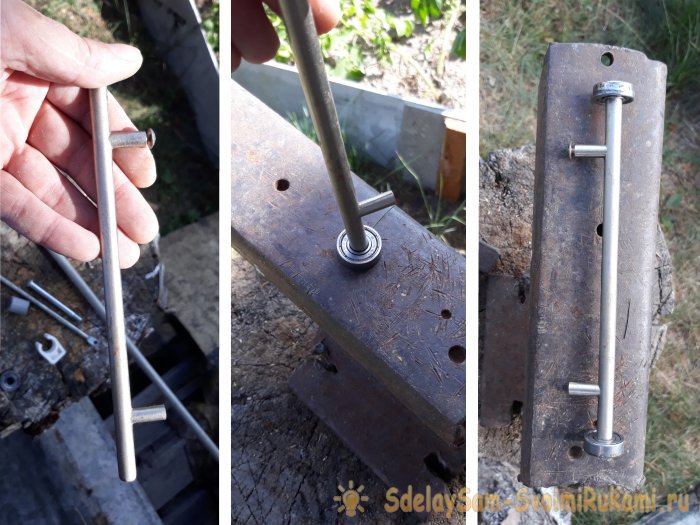

За основу, для этой цели, лучше всего применить ручку от тумбочки. Такую, как на фото. Ну, или же, похожую вещь. Всё просто. С помощью молотка, закрепляем на концах ручки подшипники.
Как сделать экран и кронштейн для проектора

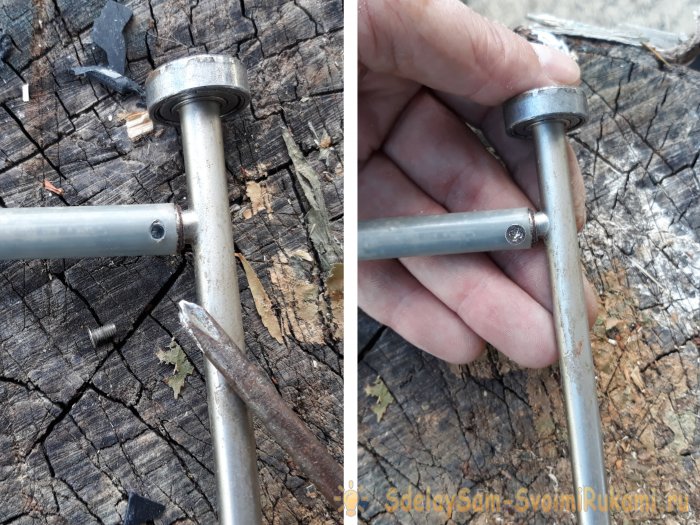

Далее, н один из держателей с резьбой, устанавливаем длинную металлическую трубку. Сверлим не сквозное отверстие, и ввинчиваем болтик или шуруп, скрепив, таким образом, трубку и ручку воедино.
Как сделать экран и кронштейн для проектора

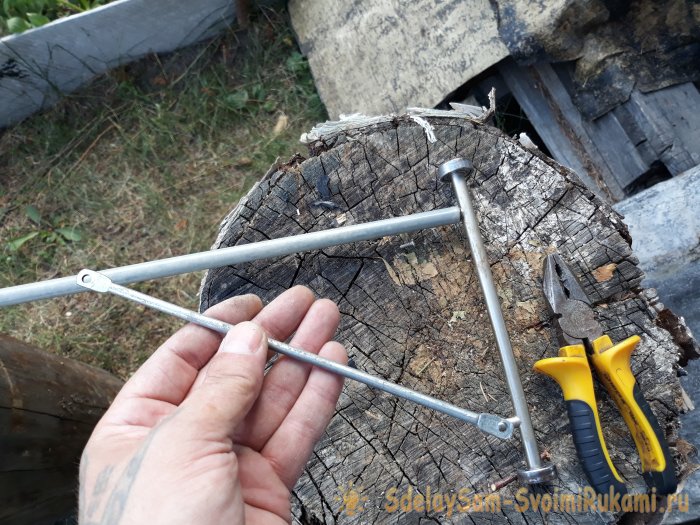

Теперь, в качестве перемычки и опоры, нам понадобится стальная шпилька с ушками для крепления на концах. Её я так же взял от старой тумбочки, из доводчика. Подгибаем ушки под нужным градусом, и скрепляем ей ручку с трубкой.
Как сделать экран и кронштейн для проектора

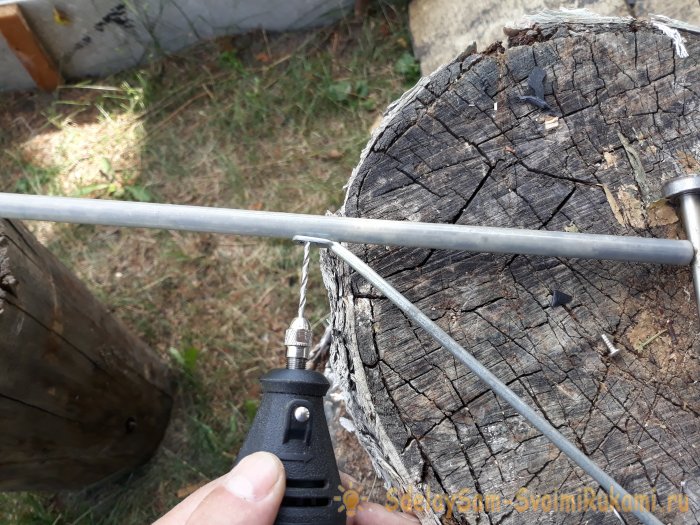

Если в ручке имеется резьба с болтиком, то в трубке нужно просверлить отверстие под соответствующий шуруп.
Как сделать экран и кронштейн для проектора

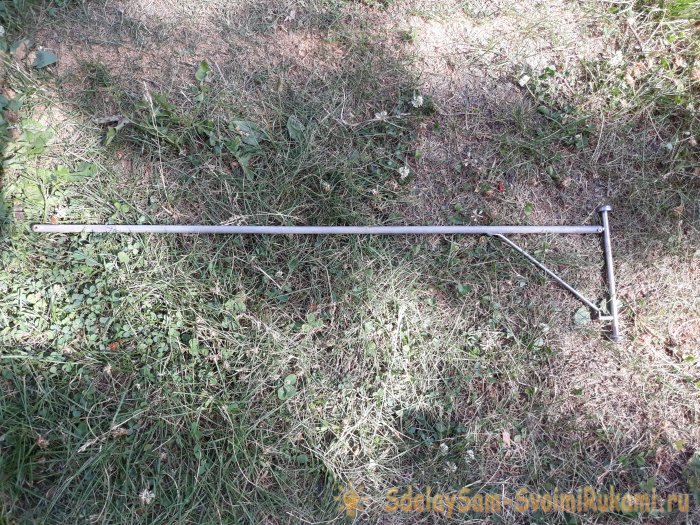

Вот что должно получиться:
Как сделать экран и кронштейн для проектора

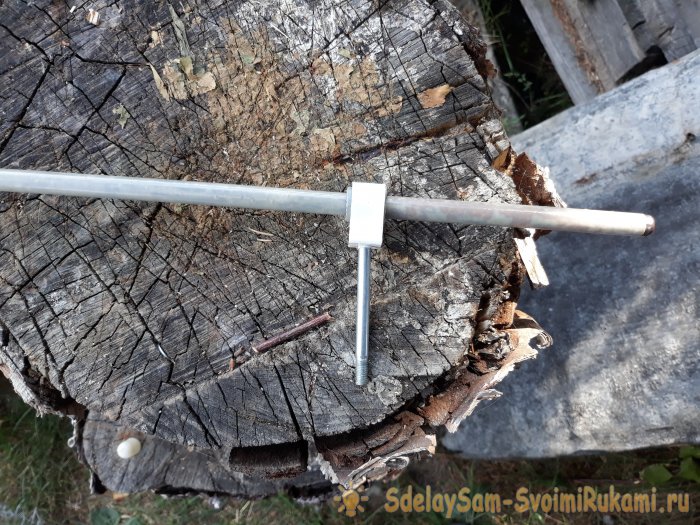

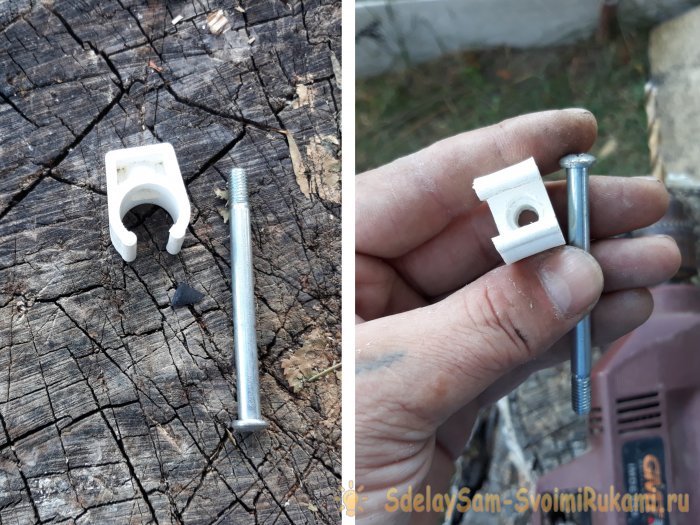

Теперь займёмся самим держателем проектора. Для этого возьмём клипсу на 15, и расширим в ней отверстие под приготовленный болт, с резьбой для проектора.
Как сделать экран и кронштейн для проектора

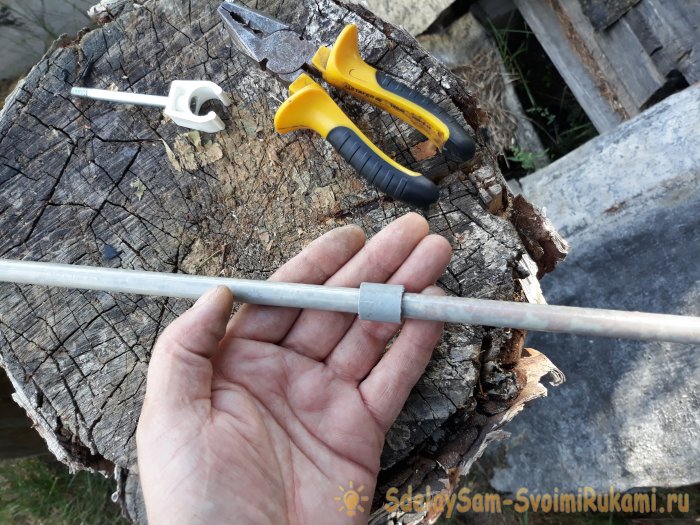

Защёлкиваем на трубке клипсу с болтом. Если диаметр трубки окажется меньше, то можно поставить уплотнитель, в виде отрезка шланга. Вот так:
Как сделать экран и кронштейн для проектора

Как сделать экран и кронштейн для проектора

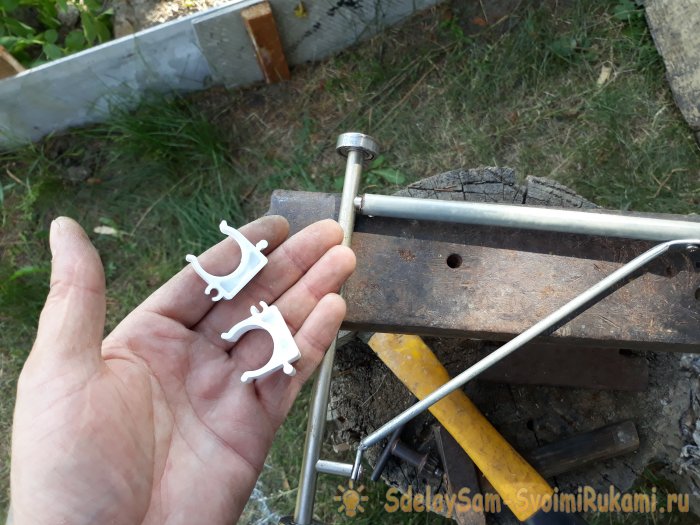

Далее, защёлкиваем 20-е клипсы на подшипниках. Сидят как влитые! Они легко выдержат вес кронштейна вместе с весом проектора.
Как сделать экран и кронштейн для проектора

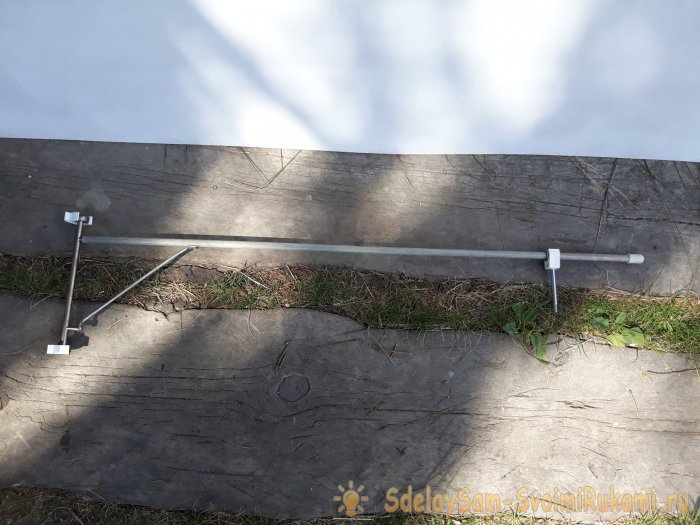

Ну, вот и кронштейн готов:
Как сделать экран и кронштейн для проектора

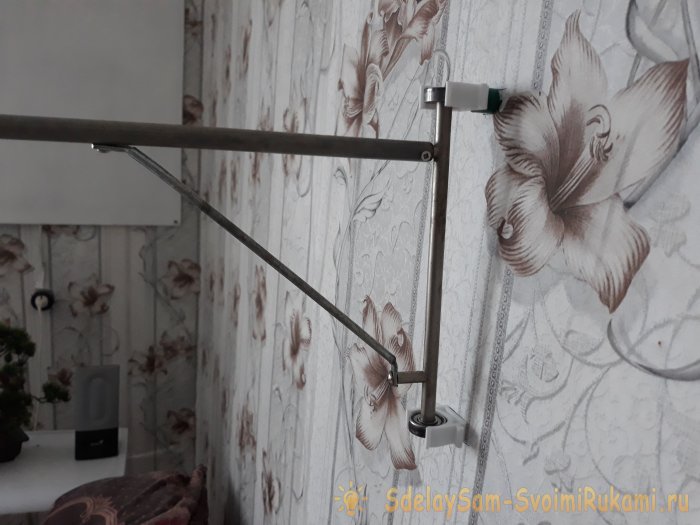

Примеряем кронштейн к нужному месту на стене, делаем отметки карандашом, и привинчиваем на саморезы к стене клипсы под подшипники. Вставляем в клипсы подшипники кронштейна.
Как сделать экран и кронштейн для проектора

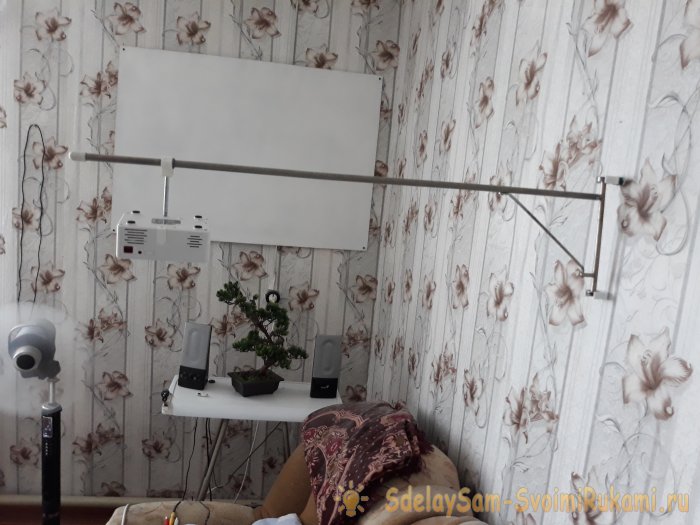

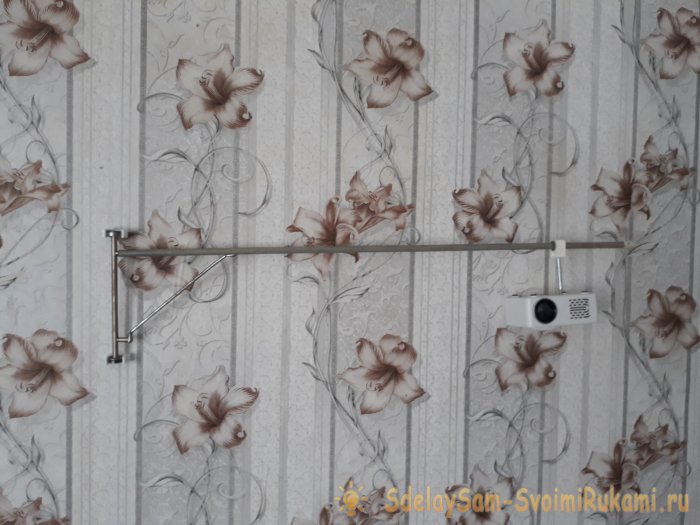

Вот что в итоге должно получиться:
Как сделать экран и кронштейн для проектора

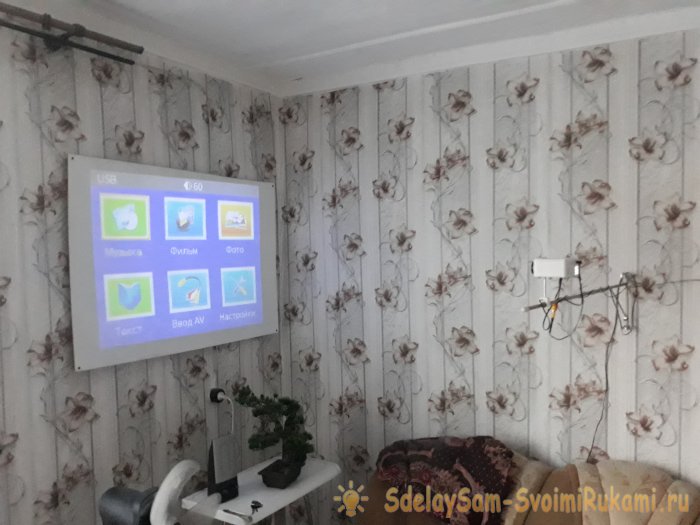

Далее стандартные процедуры – подсоединяем питание, настраиваем, и смотрим с удовольствием!
Как сделать экран и кронштейн для проектора

Как сделать экран и кронштейн для проектора

Думаю, как подвести кабели питания и ТВ, и подключить звук через блютуз-колонку, объяснять никому не надо...
