Я думаю многим бы хотелось иметь у себя дома домашний кинотеатр. Если вы уже думали об этом, то наверняка сталкивались с вопросом - как сделать большой экран? Если покупать телевизор, то это влетит в копеечку, да и даже большой телевизор с диагональю полтора метра не создаст впечатление кинотеатра. Другой вариант - купить проектор. Конечно идея тоже много затратная, плюс ко всему комплектующих практически не найдешь, а если найдешь, то они дороги. Это я имею ввиду лампу проектора, да и служит она сравнительно не долго.

Но зато при использовании настоящего проектора дома можно создать настоящий кинозал.

Есть ещё третий путь по которому пошел я - сделать проектор самому. К статье, это дело не имеет, но я все таки расскажу, почему же я решился на этот шаг. У меня у же в голове несколько лет плавала мечта построить свой домашний кинотеатр. И вот в моей жизни появилась девушка... И даже не представляете какое у меня появилось желание пригласить ее на просмотр фильма в кино. В нашем захудалом городишке кроме многочисленных пивнушек никаких достопримечательностей и нет практически, ну а о кинотеатрах тут только слышали. Вот я и решил построить свой.

В общем, каковы бы не были цели - приступим.

Детали и комплектующие.

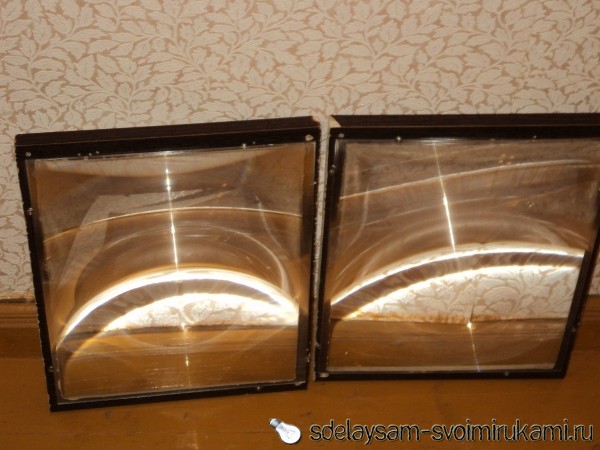

Покопавшись в просторах интернета заказал с доставкой по почте следующее: две линзы френеля с фокусным расстоянием 220 мм и 317 мм, объектив 80 мм/1:4/ФР= 320, ну и сердце проектора - ЖК матрица диагональю 15 мм и разрешением 1024x768.

проектор своими руками


Заказал на пилораме корпус, проектировал сам, поэтому при сборке выявилось куча недочетов.

проектор своими руками


Свет. Мощный светодиод и драйвер к нему. Мощность светодиода 100 Вт. Это все было прислано прямо из Китая.

проектор своими руками


Сборка проектора.

Для начала разберем монитор.

проектор своими руками

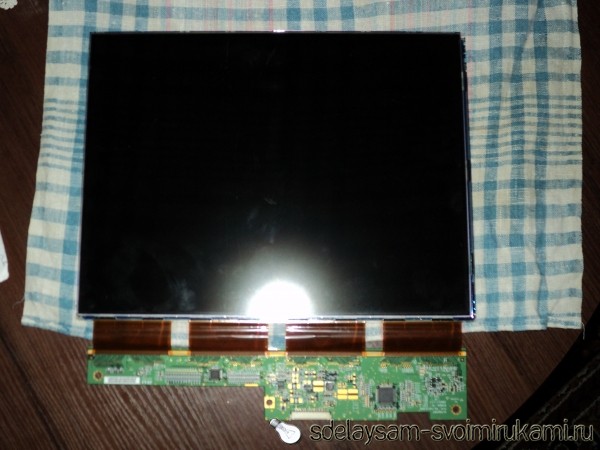

И очень аккуратно извлекаем саму матрицу.

проектор своими руками


На передней части матрицы расположена пленка-антиблик. Можно конечно ее оставить, но я предпочел снять, тем самым улучшив качество изображения.
Снимается она так: обкладывается мокрыми салфетками или полотенцем и оставляется часов на 10 - 12. Потом аккуратно снимается.

проектор своими руками

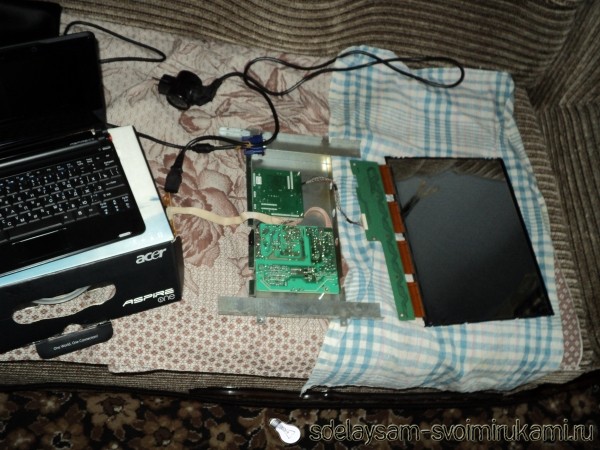

Проверка функциональности, после снятия антиблика.

проектор своими руками


Все работает. Теперь возьмемся за сборку корпуса.

проектор своими руками


Подгоняем оботки, на которых будут крепиться матрица и линзы френеля

проектор своими руками


Прикрепляем линзы обычными саморезами, ребристой стороной линзы во внутрь.

проектор своими руками

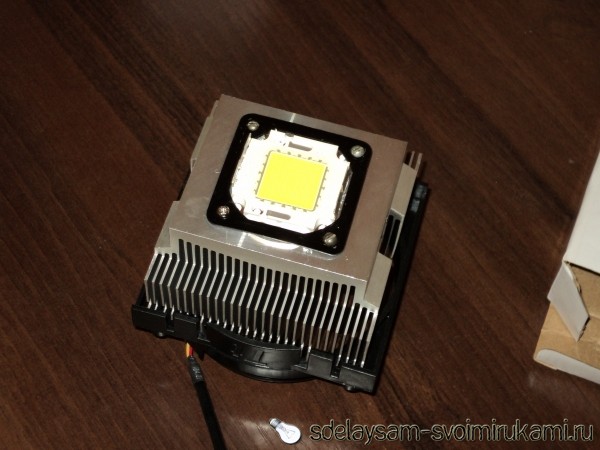

Да, ещё забыл сказать о покупке радиатора с кулером от компа. На этот радиатор я установил светодиод, смазав перед этим поверхности тепло проводящей пастой для лучшего контакта. Для справки: мощный светодиод 100 Вт по силе света равносилен металлогалогенной лампе мощностью 400 Вт.

проектор своими руками

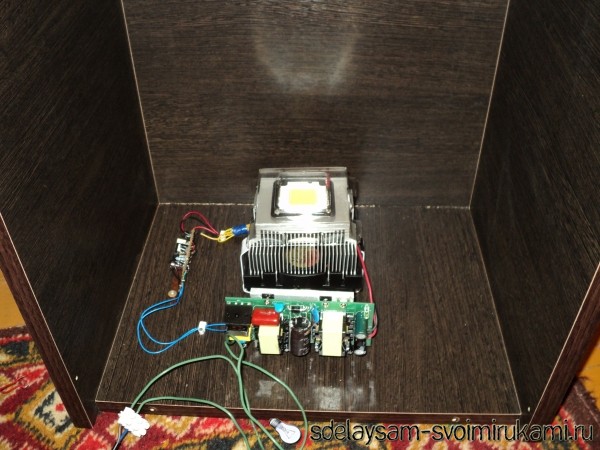

Вставляем и прикрепляем драйвер и радиатор к корпусу.

проектор своими руками


Проверяем и немного разочаровываемся: наши китайские друзья прислали бракованный светодиод - одна секция не горит.... Ну да ладно.... Плюс ко всему - драйвер греется, и принял решение переустановить его.

проектор своими руками


Обираем нашу коробку с линзами, в середину вставляем матрицу. Матрица по изображению должна быть повернута на 180 градусов относительно верха и низа и перевернута. Иными словами - где верх, там должен быть низ и где левый край, там должен быть правый. Это сделано для того что бы правильно все проецировалось, так как линзы переворачивают все изображение.

проектор своими руками


Закрепляем. линзой с фокусным расстоянием 220 мм к светодиоду.

проектор своими руками


Включаем и опытным путем находим место крепления нашей коробки из оботков, так чтобы свет по экрану распределялся равномерно.

проектор своими руками


проектор своими руками


Вот у меня получилась неплохая картинка при проекции на стенку с обоями. диагональ 2,5 метра.

проектор своими руками


проектор своими руками


проектор своими руками


проектор своими руками

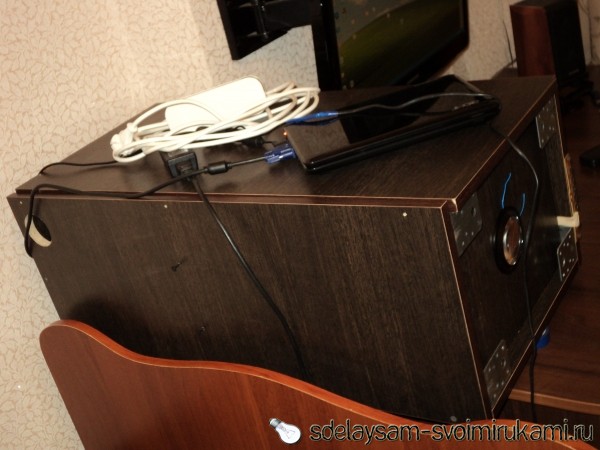

Дальше сплошные настройки, убирание проводов, доведение до ума. В результате вот что получилось.

проектор своими руками


Результат работы проектора - при проекции на обычную простыню.

проектор своими руками


проектор своими руками


Специально для - www.sdelaysam-svoimirukami.ru раньше был такой дизайн.

проектор своими руками


На постройку всего мне потребовалось два месяца и денег менее 10 т.р. По моему достойно. Вот нужно ещё экран делать, но об этом позже....
К моему глубокому сожалению по окончании постройки проектора я остался без девушки, это не потому, что я его так долго строил, а просто так вышло...
В любом случае вещь нужная - в хозяйстве пригодится).

Я надеюсь вам понравилась моя жизненно-филоско-техническая статья. Спасибо за внимание - удачи!
