Время СССР ушло в прошлое и оставило после себя различные, сейчас уже никому не нужные безделушки. К примеру, у Вас наверняка в кладовке лежит слайд-проектор или фильмоскоп. Он уже никому не нужен, а выбрасывать жалко... Давайте дадим ему вторую жизнь и сделаем из него мультимедийный проектор, на котором будем смотреть фильмы, картинки, или даже играть на большом экране.
Внимание : в качестве матрицы формирующей изображение можно взять не только маленький телевизор как в статье - подойдет также мр3 плеер воспроизводящий видео, сотовый телефон, а особенно ipod у него хорошее разрешение. Вообщем путей к успеху много. Да и шлейф перепаивать не обязательно.
Ну а в качестве слайд-проектора подойдет любой фильмоскоп и т. п.
Я за $75 приобрел очередной шедевр китайских друзей - телевизор Super с довольно неплохой матрицей 2.5", стандартным для подобных девайсов разрешением 480*234 и видеовходом, что очень важно:
Тут надо отметить, что размер матрицы диктовался размером окошка для слайдов в проекторе, к тому же китайские телики с большей мартицей все равно имеют такое же разрешение (просто пикселы крупнее), и городить самому ради них всю обвязку (лампа, оптика, корпус), я думаю, не стоит.

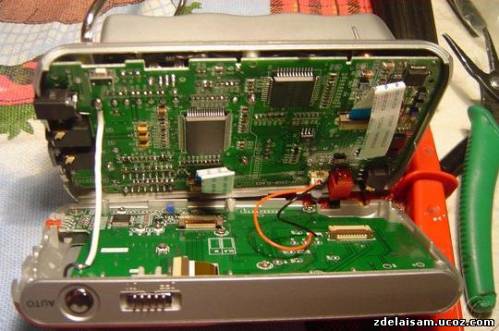

В нижней части заметен разъем шлейфа от матрицы:

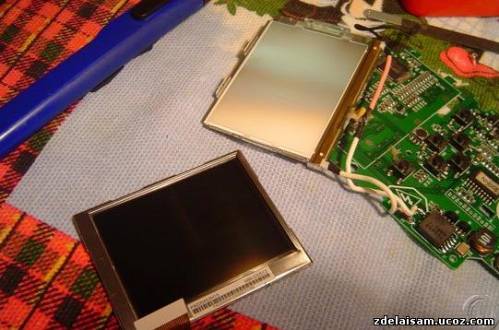

Отрываем подсветку с проводами (справа):

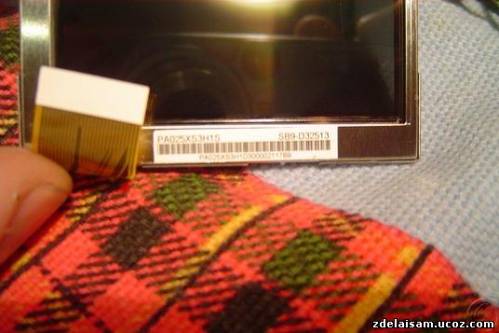

Остается матрица с очень коротким шлейфом, сантиметров пять, что для наших целей совсем неприемлемо, причем китайская инженерная мысль зашла так глубоко, что на полутора сантиметрах ширины шлейфа расположены 28 контактов:
Но делать нечего - все равно нужно удлинять. Внимание! Беритесь за эту процедуру, только если вы действительно уверены в своих силах, в противном случае лучше доверить это более опытному товарищу!

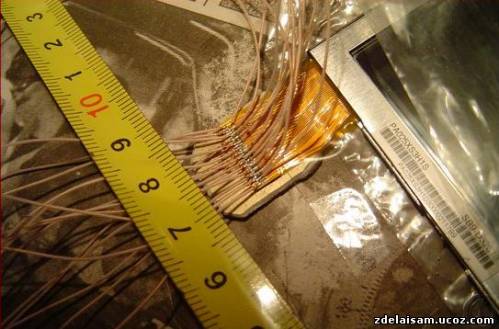

Вооружившись японским паяльником на 25Вт, низкотемпературным припоем, лупой и проводом МГТФ 0.03, я приклеил скотчем шлейф к столу, подложив кусочек пластмассы и через 2 часа мучений получил следующее:

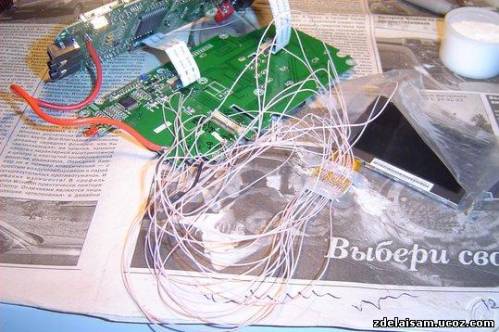

Затем залил все это клеевым пистолетом, вызвонил тестером на плате все 28 контактов (точки оказались на обеих сторонах платы) и припаялся к ним:

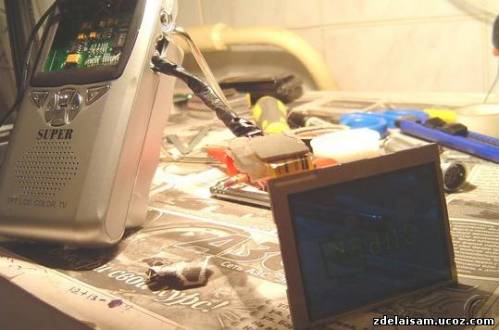

Получилась выносная матрица на шлейфе 20см (надпись SUPER - это изображение на дисплее при отсутствии входного сигнала):
Списанный слайд-проектор "Свитязь-Авто" достался мне даром:
Внутри у него уже есть все необходимое - транс, охлаждение и оптика, состоящая из галогеновой лампы 24V 150W, отражателя, тройки линз, UV фильтра из спец.стекла и объектива триплет (на фотке нет):

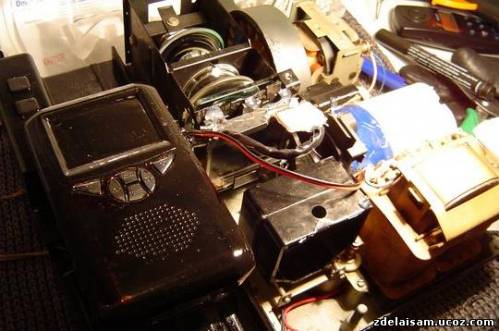

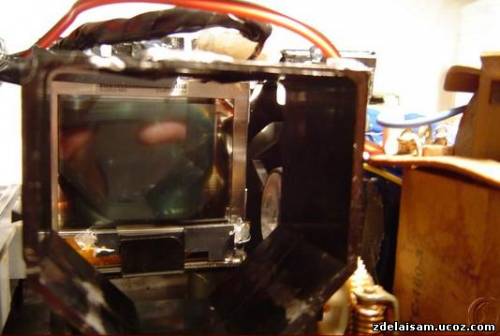

Вставил матрицу в окошко для слайдов и на всякий случай сделал ее доп. охлаждение в виде кулера для P4 и трубы, хотя с родной лампой видимо хватило бы и штатного, т.к. оказалось, что температура на матрице не превышает 40 градусов (воздух удачно засасывается через щель для слайдов как раз напротив матрицы). Выкинул всю ненужную теперь механику:

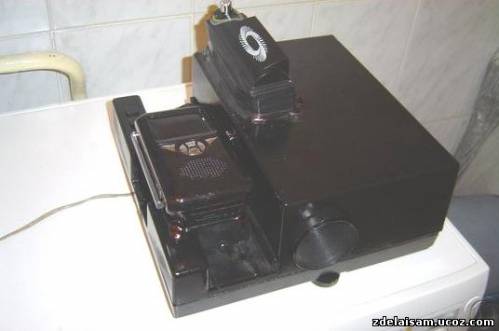

Готовый проектор приобрел следующий вид:

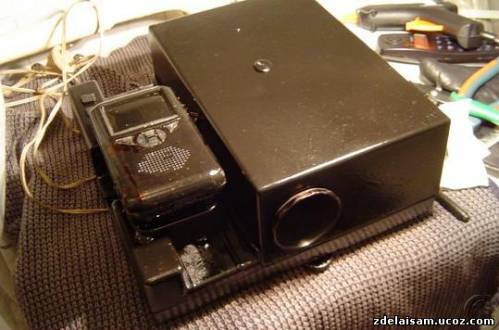

Родной вентилятор выкинул, поставил диаметральную турбинку. Спрятал блоки питания телика и вентиляторов в корпус. Аппарат шуметь перестал и приобрел вот такой облик:
Учитывая уровень всех остальных компонентов, экран был сделан тоже очень бюджетным, однако показывающим ярче, чем мой старый матовый Projecta за $200, проданный год назад. Т.к. набег на магазины в поисках порошкообразной серебрянки положительных результатов не принес, я просто покрасил кусок картона аэрозолью ABRO "под хром", рамку покрасил черной матовой. Получилась панель с диагональю 125 см (50"):

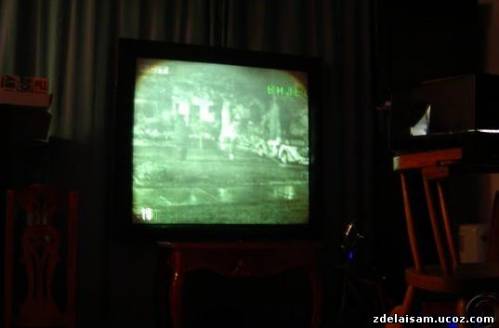

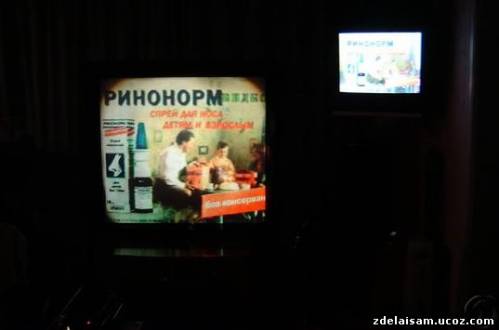

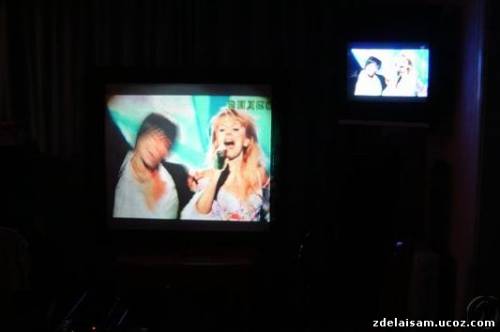

Сравнение со стоящим рядом телевизором (20" Sony Trinitron):
Вот такая вот получилась фигня, будем тестировать. Китайские галогенки для проектора стоят 50 рублей (на 150Вт и 250Вт), правда их ресурс мне неизвестен, но то, что на сайте lampa28.ru для лампы Osram 150Вт указан ресурс 2000 часов, внушает оптимизм. В планах модификация штатной системы охлаждения, шумит, зараза, хотя после пяти минут просмотра этого уже не замечаешь...
