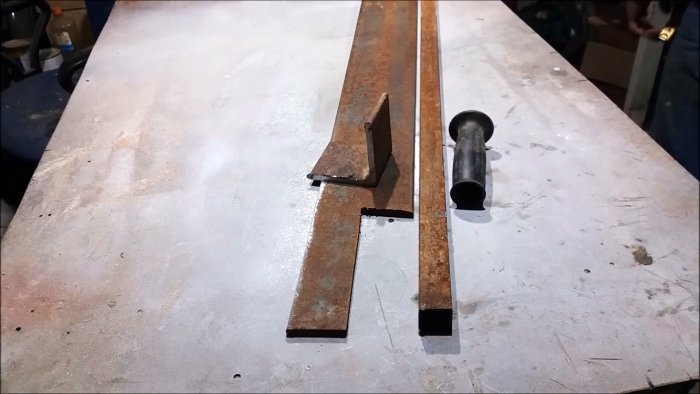

Материалы:
- полоса или листовой металл сечением от 4 мм;
- профильная труба 30х30 мм;
- уголок 40х40 мм или больше;
- рукоятка от болгарки;
- резина для вырезания накладки.
Процесс изготовления обратного молотка
Обратный молоток представляет собой отрезок профильной трубы с лопаткой и упором по краям. На основную трубу надевается короткий профиль большего диаметра с прикрепленной ручкой. При резком сдвигании последнего, тот скользя по основной трубе ударяясь о ее упор, тем самым двигает устройство вместе с плиткой, к которой тот приложен. Чтобы обратный молоток работал как следует, причем даже с крупноформатной плиткой, его нужно делать из толстого металла для увеличения массы.
Для основания молотка потребуется отрезок профильной трубы 30-40 см.

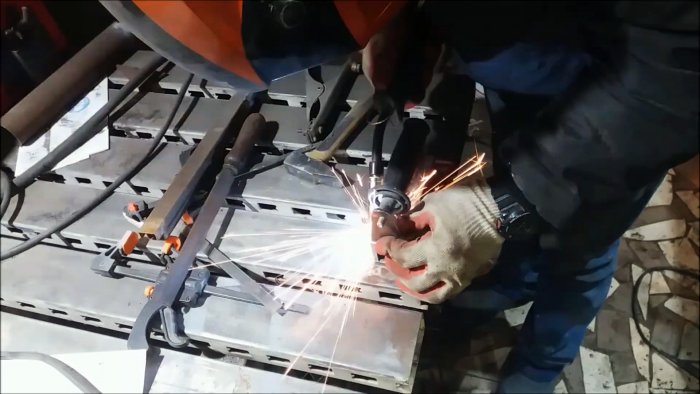

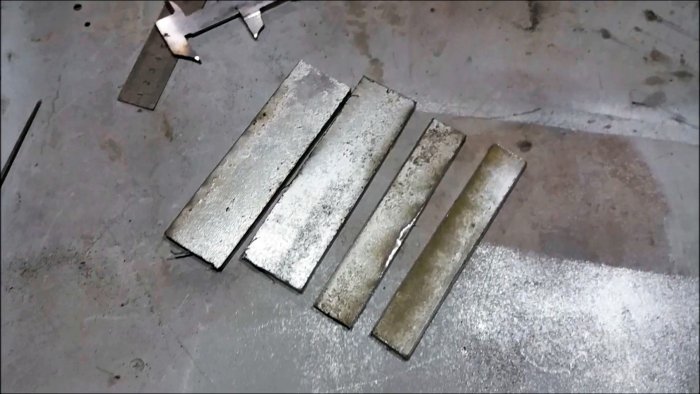

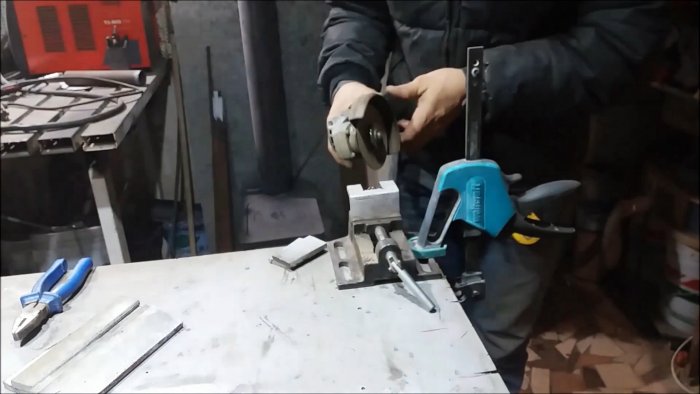

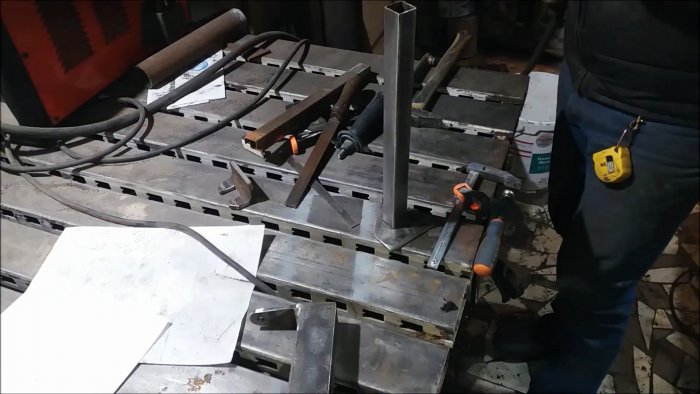

Под него необходимо сварить квадратную трубу побольше, которая сможет скользить сверху. Она сваривается из 4-х заготовок вырезанных из полосы или листового металла.
Длина скользящей трубы должна быть в 2 раза меньшей, чем направляющей.

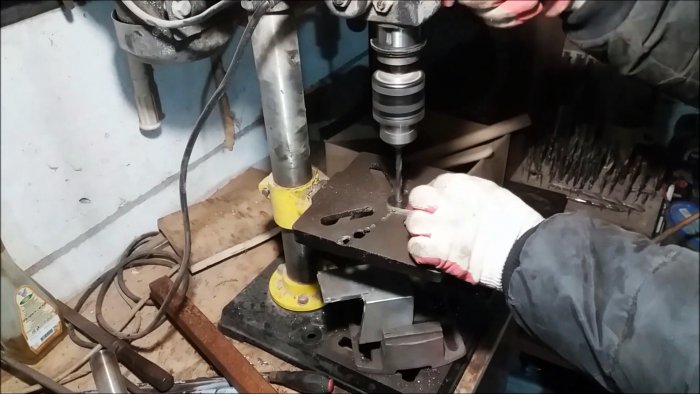

К скользящей трубе приваривается ушко из уголка. В нем делается отверстие, и нарезается резьба для вкручивания ручки от болгарки.
На один край основной трубы приваривается лопатка из полосы, которая будет цепляться за торец плитки. Она должна быть широкой для достаточной площади касания с плиткой, что исключит раскол при подбивании.

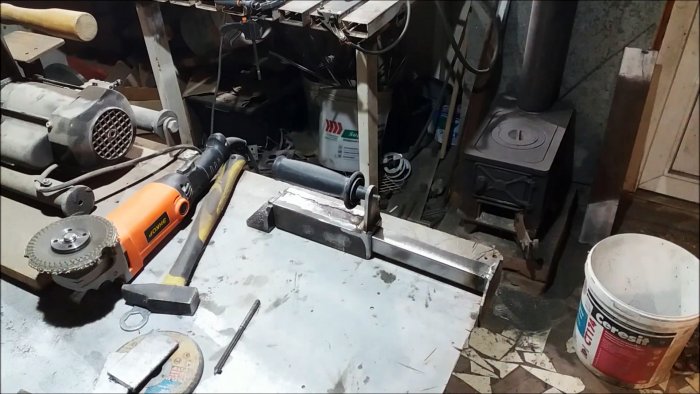

Далее на направляющую надевается скользящая труба, и на ее оставшийся край приваривается упор из уголка.

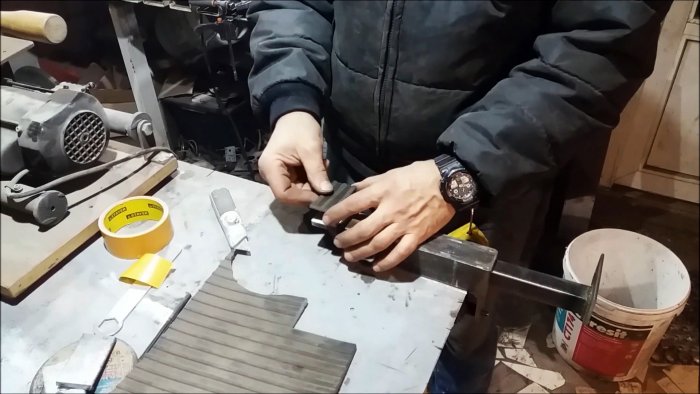

Он будет ложиться на лицевую сторону подбиваемой плитки. Вылет упора должен быть меньшим, чем цепляющей лопатки как минимум на 15 мм. Далее на клей или двусторонний скотч к упору приклеивается резиновая накладка. Она предотвратит царапанье и затирание лицевой поверхности плитки.

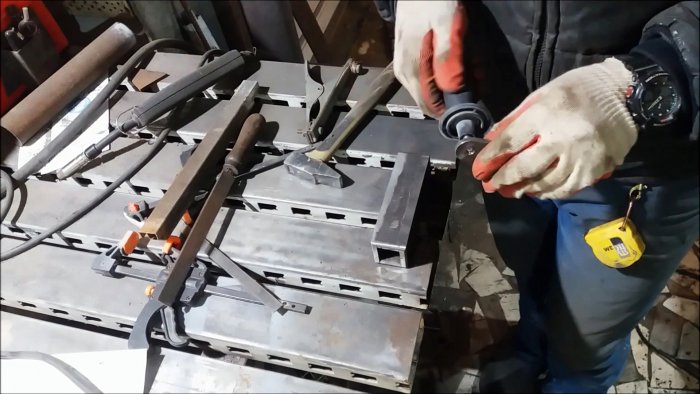

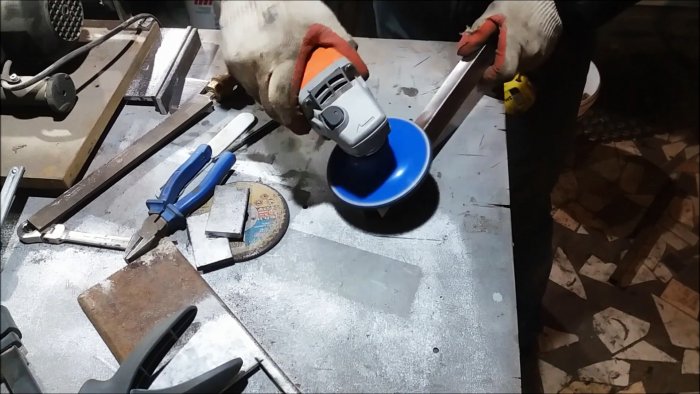

Полученный инструмент следует окрасить.

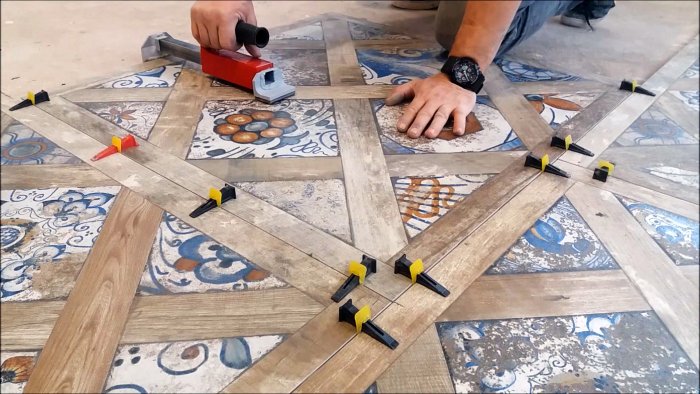

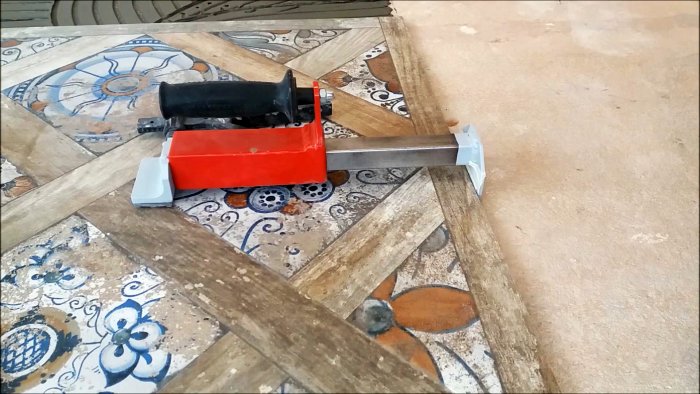

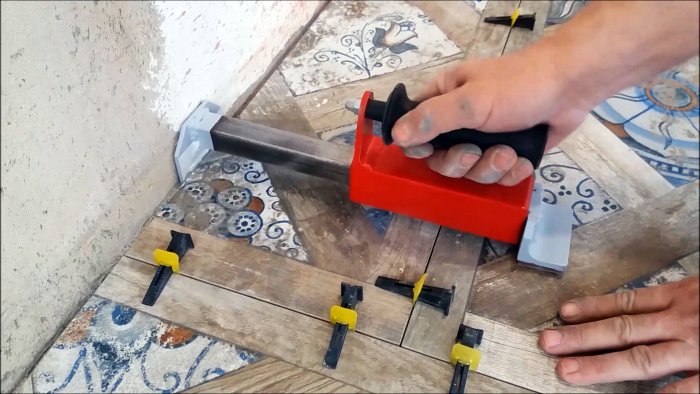

Для лучшего скольжения и исключения металлического скрежета не помешает смазать направляющую трубу. Самодельный обратный молоток может использоваться не только при укладке плитки, но и ламината. Им удобно работать как на полу, так и стенах.
