Реноватор имеется далеко не у каждой мастерской ввиду достаточно узкоспециализированного применения. Если необходимость в нем возникает лишь изредка, то можно изготовить насадку на болгарку, позволяющую заменить реноватор. При ее установке на УШМ с регулировкой оборотов такая оснастка практически заменяет оригинальный инструмент.
Как превратить болгарку в реноватор

Основные материалы:


  • подшипник с внутренней обоймой 18-20 мм;
  • трубы разного диаметра;
  • гайки, шайбы, болты М8, М12, М14;
  • стальная полоса или листовой металл;
  • стальной кругляк 14-20 мм;
  • ножовка по дереву.

Процесс изготовления насадки на болгарку

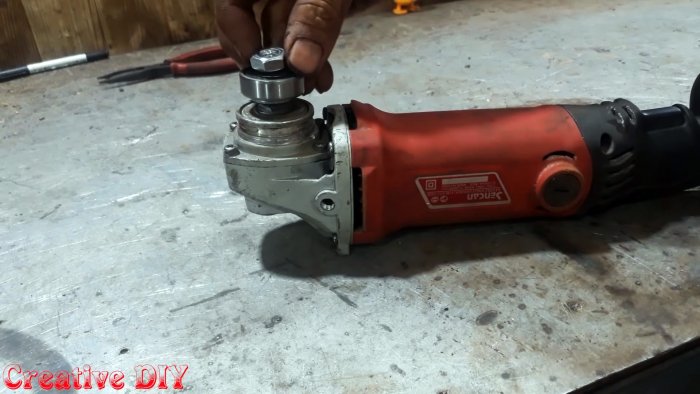

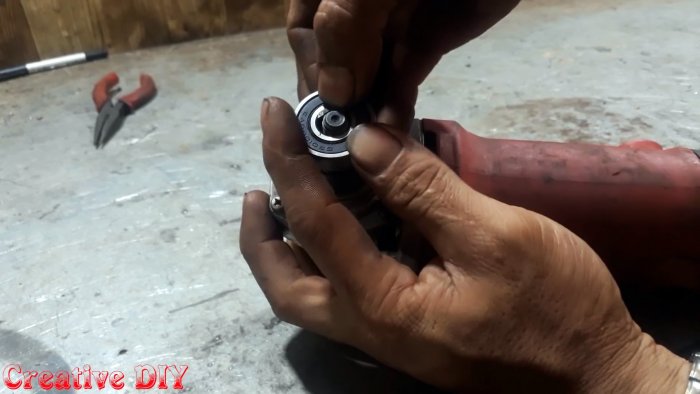

Чтобы болгарка производила возвратно-поступательные движения, нужно оснастить ее вал эксцентриком. Для этого, на него надевается шайба М14 и подшипник. Затем нужно выточить из стали вкладку для установки между внутренней обоймой подшипника и валом.
Как превратить болгарку в реноватор

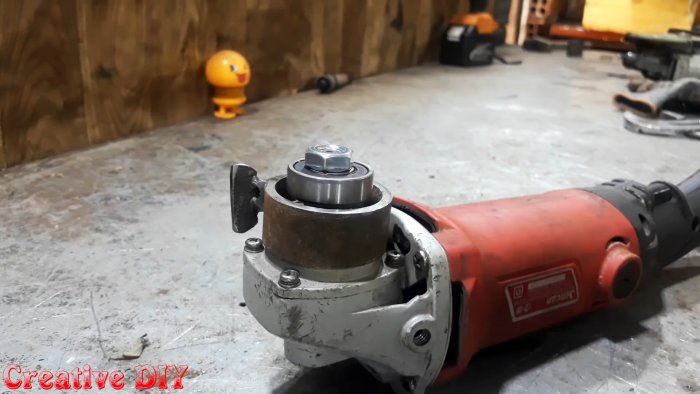

Затем эксцентрик поджимается гайкой М14.
Как превратить болгарку в реноватор

Как превратить болгарку в реноватор

Как превратить болгарку в реноватор

Как превратить болгарку в реноватор

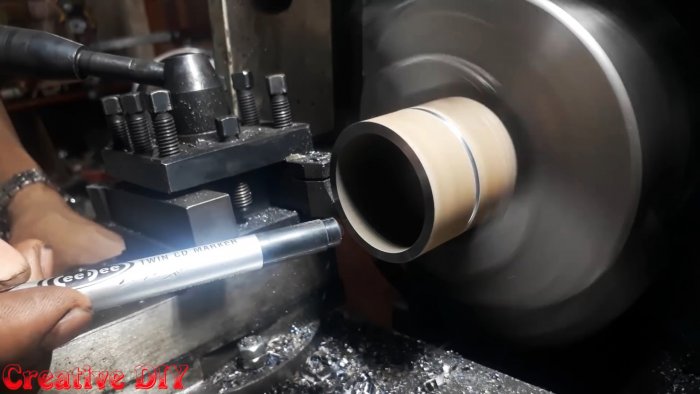

Далее нужно подобрать трубу с внутренним диаметром, соответствующим окружности корпуса болгарки в месте установки защитного кожуха. Из нее отрезается кольцо, которое нужно разрезать вдоль. На заготовку по краям наваривается по гайке М8. В результате получается хомут, стягиваемый болтом. Для удобства вкручивания болта резьбу в одной гайки нужно высверлить.
Как превратить болгарку в реноватор

Как превратить болгарку в реноватор

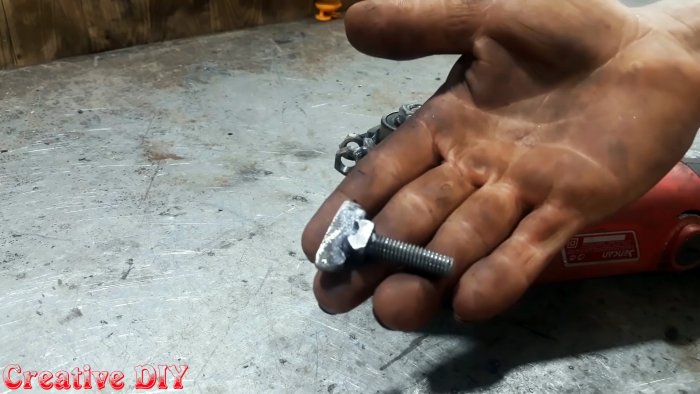

На шляпку болта следует приварить барашек, чтобы вращать его руками без гаечного ключа.
Как превратить болгарку в реноватор

Как превратить болгарку в реноватор

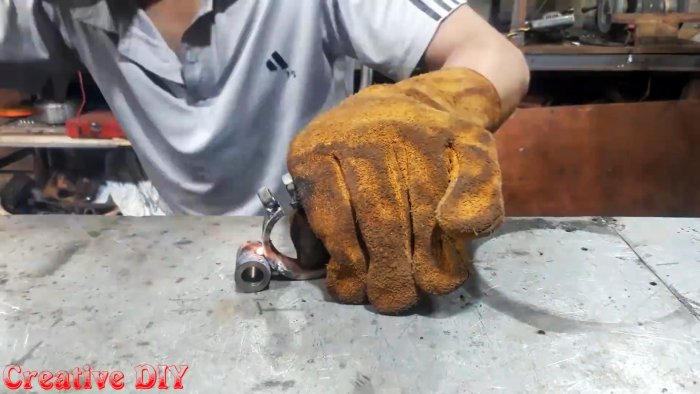

Сбоку к хомуту приваривается отрезок толстостенной трубки. При наличии токарного станка ее можно выточить из кругляка.
Как превратить болгарку в реноватор

Как превратить болгарку в реноватор

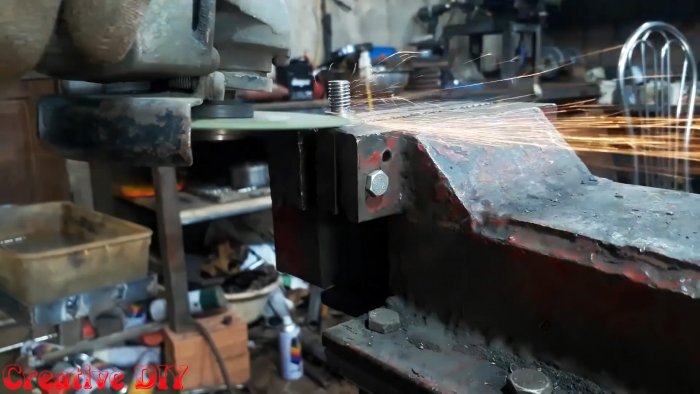

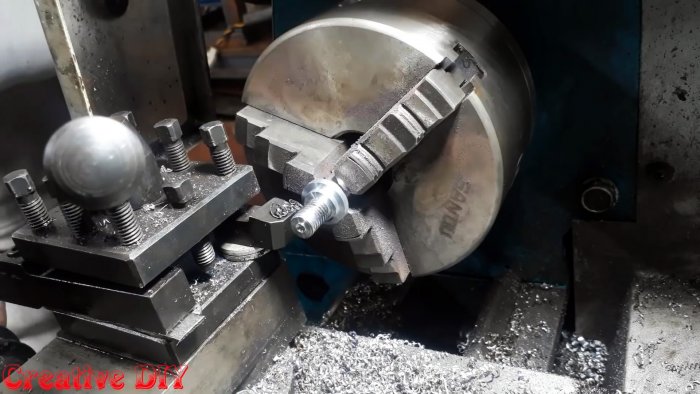

Далее делается крепление для пилочки. Для него нужно выточить палец для установки в приваренную к хомуту трубку. Палец делается длиннее, чем она. Снизу на нем протачивается бороздка под стопорное кольцо. На вступающей за трубку части нарезается резьба под прижим пилочки. Между ровной частью и половиной с резьбой оставляется выступ.
Как превратить болгарку в реноватор

Как превратить болгарку в реноватор

Как превратить болгарку в реноватор

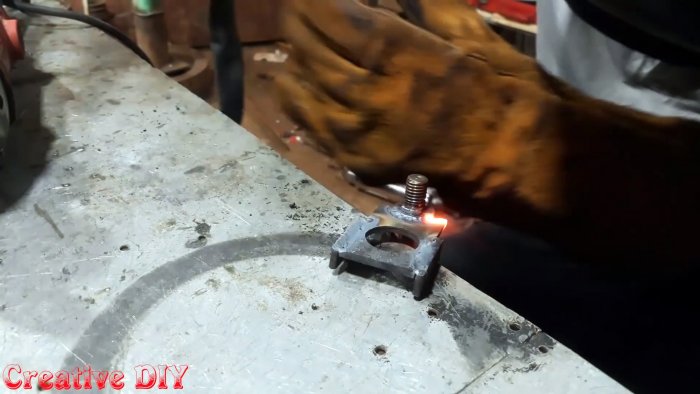

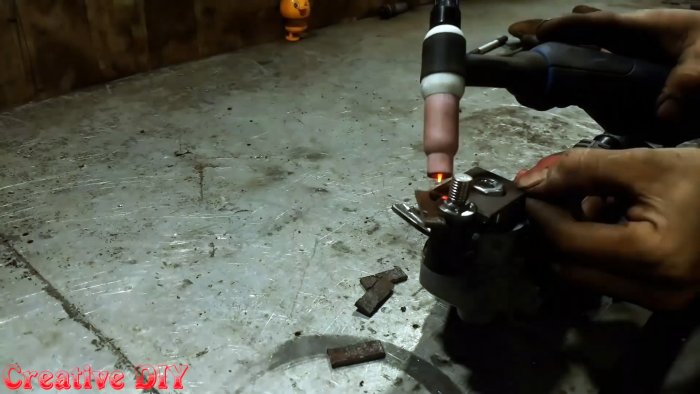

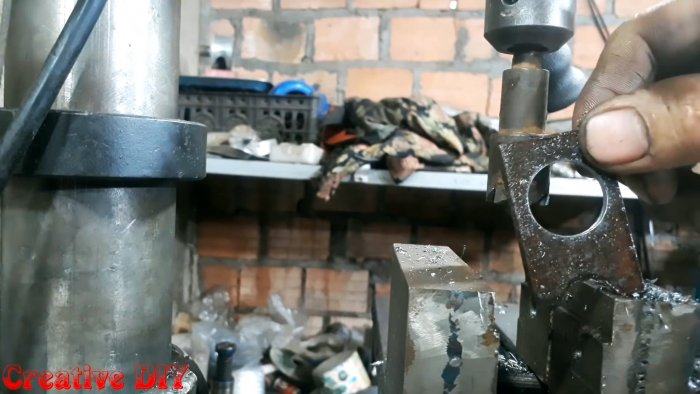

К пальцу на переходе в резьбу приваривается стальная пластинка с отверстием для доступа к валу болгарки. Снизу к пластине навариваются ребра жесткости так, чтобы обжать подшипник. Так при вращении подшипник будет двигать пластину вперед-назад.
Как превратить болгарку в реноватор

Как превратить болгарку в реноватор

Как превратить болгарку в реноватор

Как превратить болгарку в реноватор

Как превратить болгарку в реноватор

Как превратить болгарку в реноватор

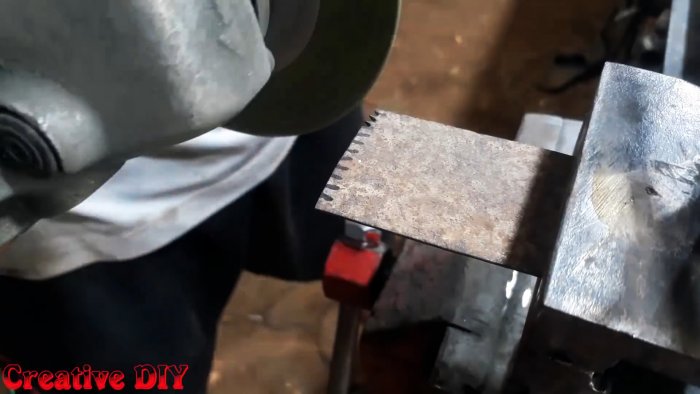

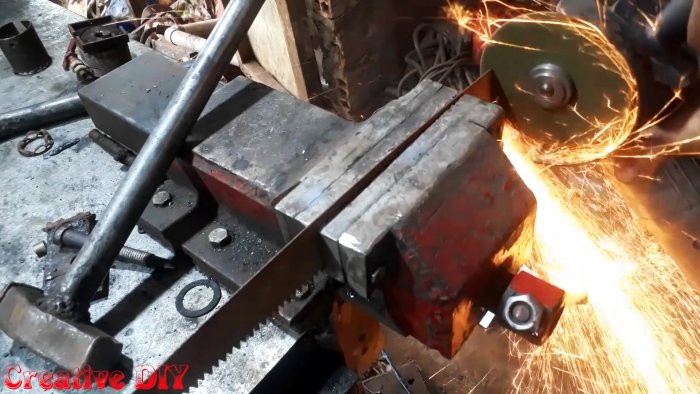

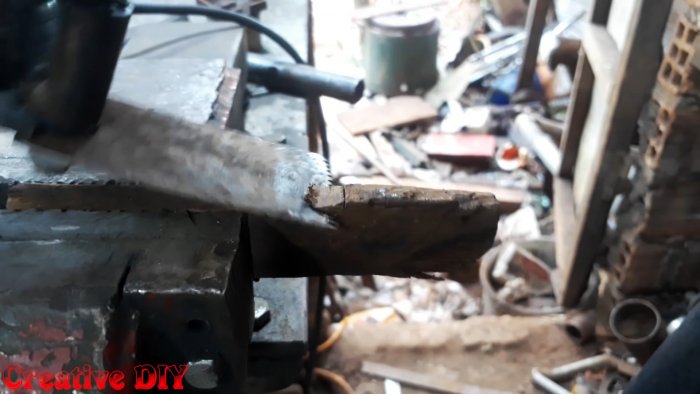

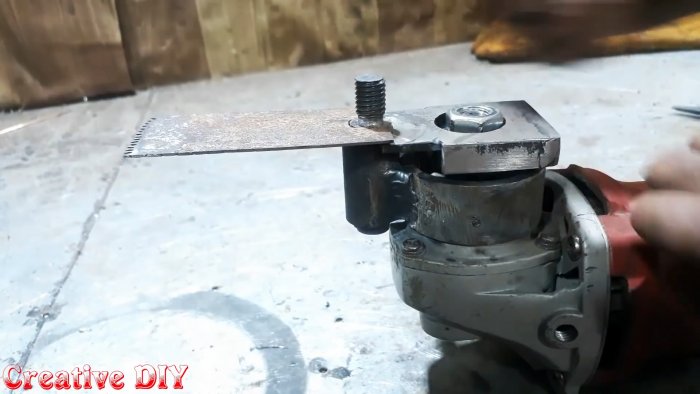

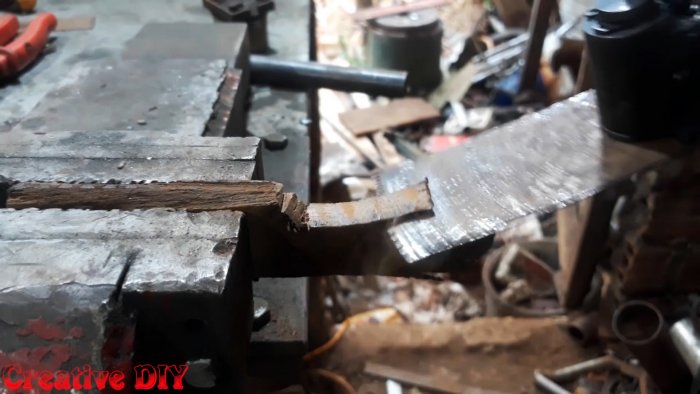

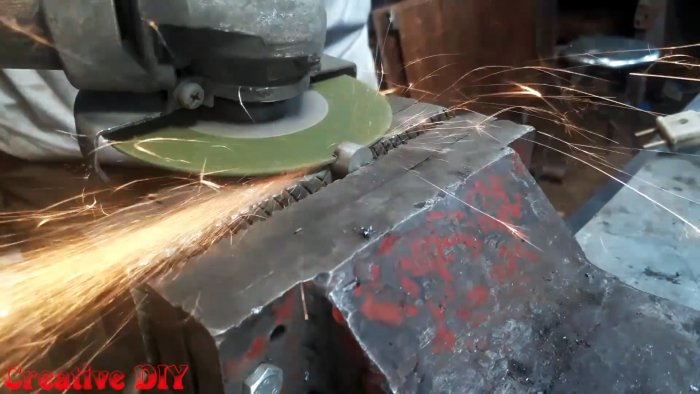

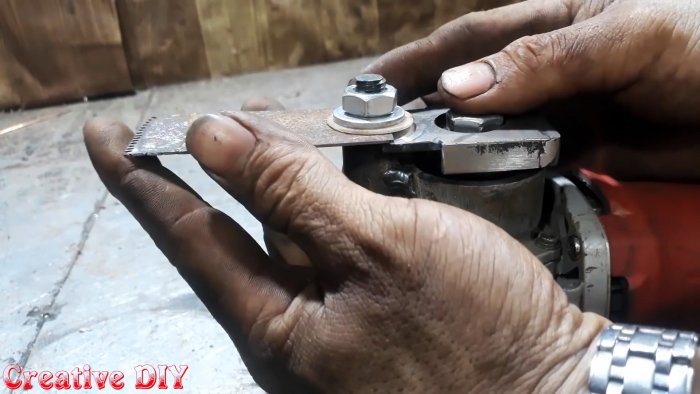

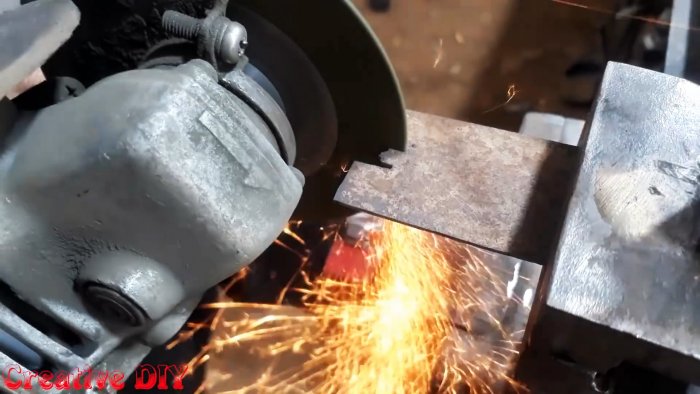

Из полотна ножовки по дереву вырезается пилочка для реноватора. В ее тыльной части прорезается паз под ширину резьбы пальца. Пилочка прикладывается к пальцу и поджимается гайкой через прокладку и шайбу.
Как превратить болгарку в реноватор

Как превратить болгарку в реноватор

Как превратить болгарку в реноватор

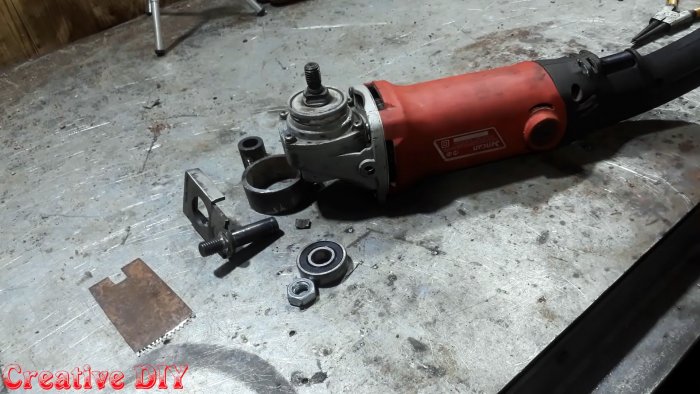

Полученная оснастка устанавливается и снимается с болгарки за 2-3 минуты.
Как превратить болгарку в реноватор

Как превратить болгарку в реноватор

Как превратить болгарку в реноватор

Как превратить болгарку в реноватор

Как превратить болгарку в реноватор

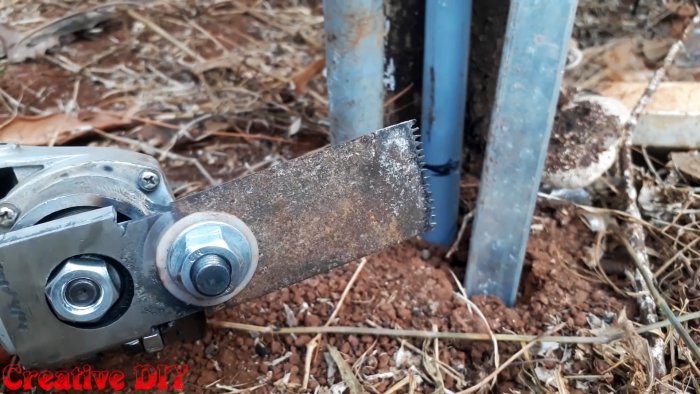

Инструмент имеет аналогичный ход полотна, как и оригинальные реноваторы. На него можно даже зажимать покупные пилочки.
Как превратить болгарку в реноватор

Как превратить болгарку в реноватор

Как превратить болгарку в реноватор
