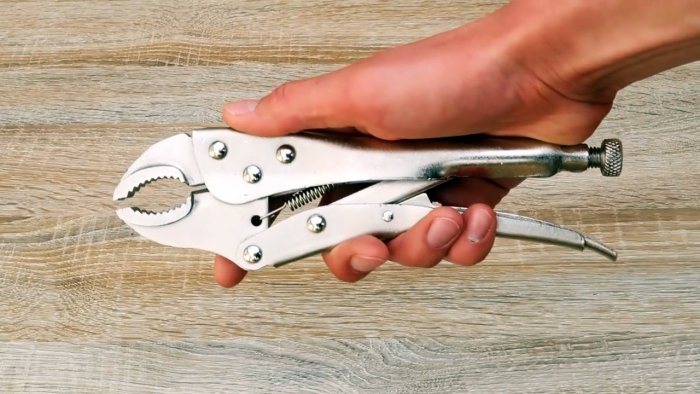

Во многих хозяйственных и строительных магазинах с бюджетными товарами можно купить очень дешевые китайские зажимные клещи с фиксатором. Хотя они сделаны и из достаточно мягкого металла, но у рядового пользователя способны прослужить как минимум несколько лет. Дешевизна этого инструмента делает выгодной его переделку в широкую быстрозажимную струбцину. Полученная из клещей самоделка является вполне функциональной, недорогой и удобной, поэтому может пригодиться при необходимости зажатия крупных заготовок как при столярных, так и слесарных работах.
Как переделать зажимные клещи в широкую быстрозажимную струбцину

Материалы:


  • зажимные клещи с фиксатором;
  • полоса стальная 30х3 мм.

Как переделать зажимные клещи в широкую быстрозажимную струбцину

Переделка клещей в струбцину

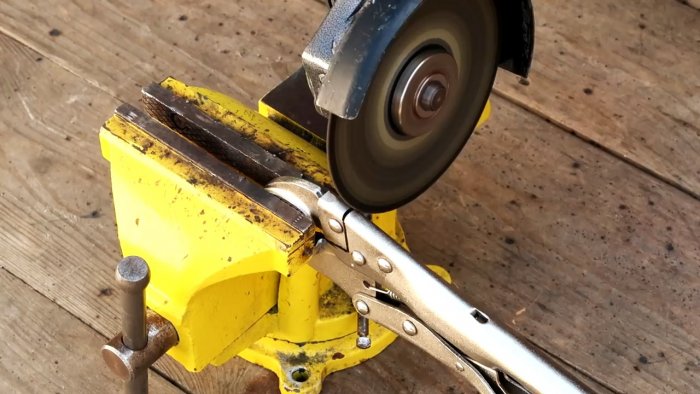

С помощью болгарки необходимо срезать верхнюю губку клещей вместе с частью рукоятки, в которой она крепится. Далее нужно высвободить губку из отпиленного рычага. Для этого требуется сточить скрепляющую их заклепку. После демонтажа губки следует выбить или сошлифовать остатки заклепки.
Как переделать зажимные клещи в широкую быстрозажимную струбцину

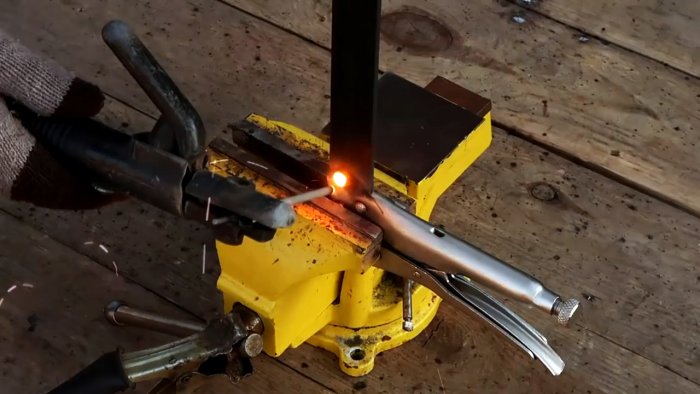

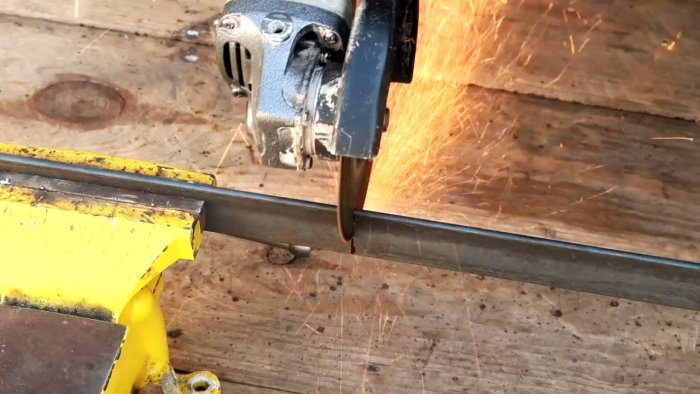

Затем требуется удлинить спиленный рычаг зажима отрезком стальной полосы. В примере применяется обрезок 20 см, но вполне можно использовать более длинный, чтобы добиться более широкого захвата готовой струбцины. Отрезок полосы будет приварен к обрезанному рычагу под прямым углом.
Как переделать зажимные клещи в широкую быстрозажимную струбцину

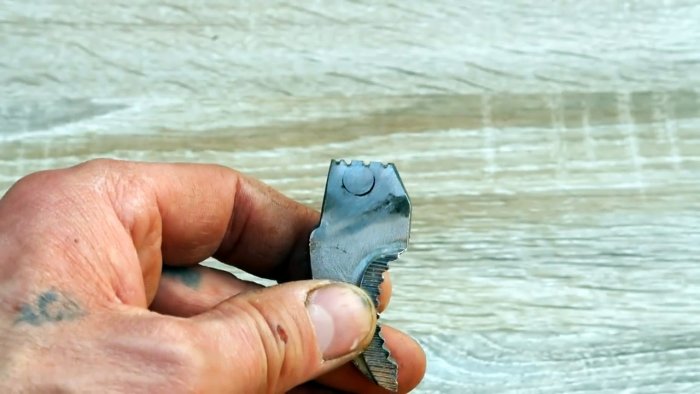

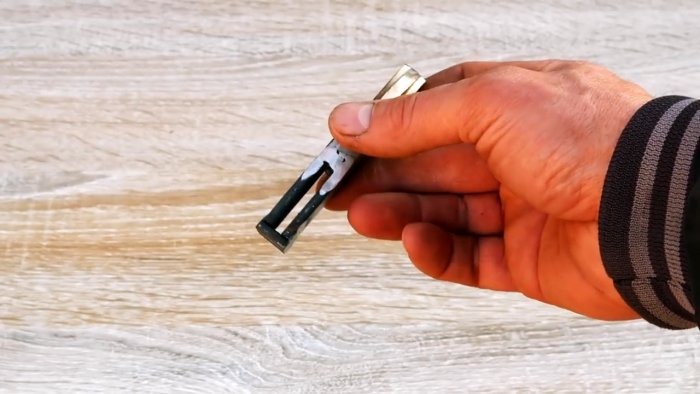

Перед наращиванием захвата зажима нужно доработать демонтированную губку. В ее тыльной части требуется сделать неглубокие пропилы, которые предотвратят скольжение по полосе.
Как переделать зажимные клещи в широкую быстрозажимную струбцину

Как переделать зажимные клещи в широкую быстрозажимную струбцину

Как переделать зажимные клещи в широкую быстрозажимную струбцину

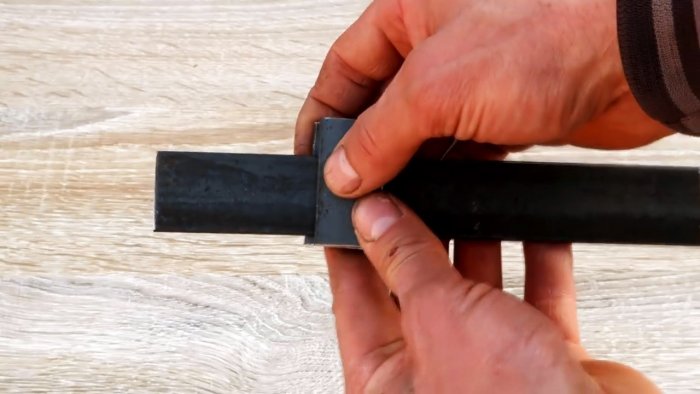

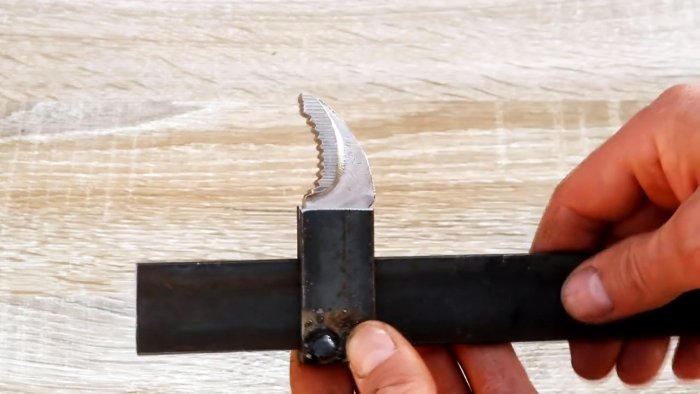

Затем из полосы нужно сварить П-образную рамку, и вварить в нее губку. Внутренние параметры рамки делаются такими, чтобы она могла надеваться и свободно скользить по полосе удлиняющей рычаг.
Как переделать зажимные клещи в широкую быстрозажимную струбцину

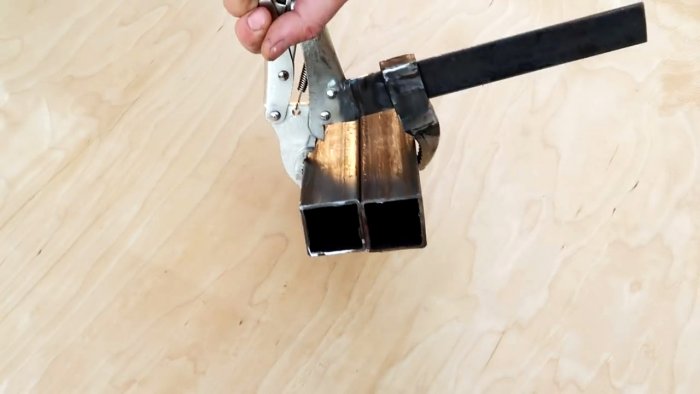

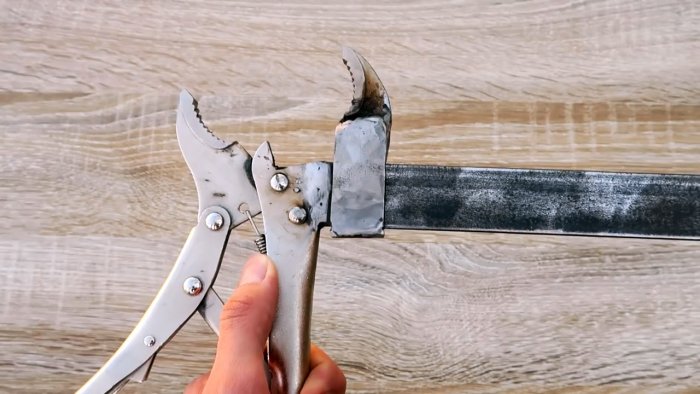

Далее отрезок полосы приваривается к клещам и на него надевается рамка с губкой. Полученная в результате струбцина позволяет быстро регулировать ширину захвата путем перемещения скользящей губки. При сжатии та перекашивается на направляющей полосе, поэтому не может отодвигаться. При этом можно используя штатный регулировочный винт зажима менять силу зажатия струбцины. Благодаря фиксатору при сжатии инструмент стопориться и надежно удерживает притянутые заготовки.
Как переделать зажимные клещи в широкую быстрозажимную струбцину

Как переделать зажимные клещи в широкую быстрозажимную струбцину

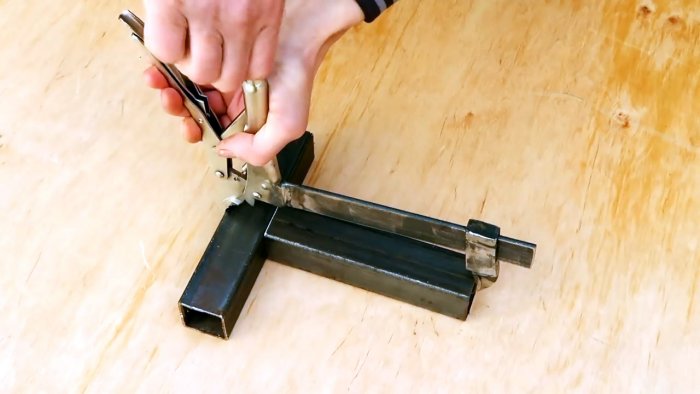

Такая самодельная струбцина может использоваться для фиксации деталей при шлифовке, строгании, сварке, пилении или склейки. Получается действительно удобный инструмент для широкого спектра работ. В идеале иметь несколько таких струбцин, чтобы иметь возможность закреплять ими концы длинных заготовок.
Как переделать зажимные клещи в широкую быстрозажимную струбцину

Как переделать зажимные клещи в широкую быстрозажимную струбцину

Как переделать зажимные клещи в широкую быстрозажимную струбцину
