Как сделать паяльник из карандаша

Согласитесь, бывают случаи, когда необходимо воспользоваться паяльником, но его нет под рукой. Не важно для чего: для отпайки радиодеталей или проводов, надобность может быть любой. Чтобы выйти из сложившейся ситуации можно изготовить паяльник самому из простого карандаша минут так за 15-20, и выполнить им необходимые работы. Тем более этот экземпляр работает от напряжения 12 В и его с легкостью можно запитать не только от блока питания, но и от аккумуляторной батареи.

Изготовление паяльника из карандаша своими руками

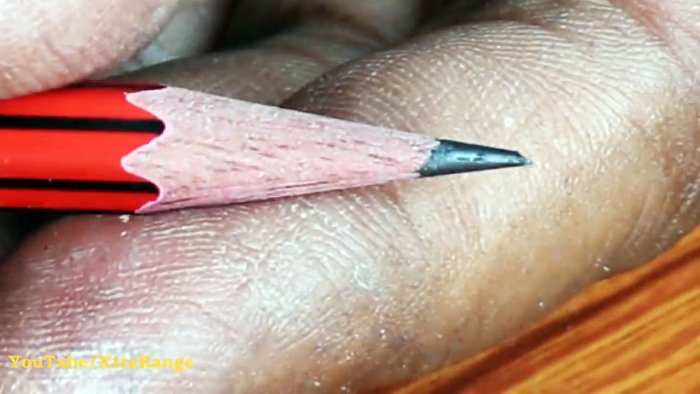

Берем простой графитовый карандаш. Чтобы им было удобно работать, можно отпилить часть его пилкой. Далее затачиваем его обычной точилкой.
Как сделать паяльник из карандаша

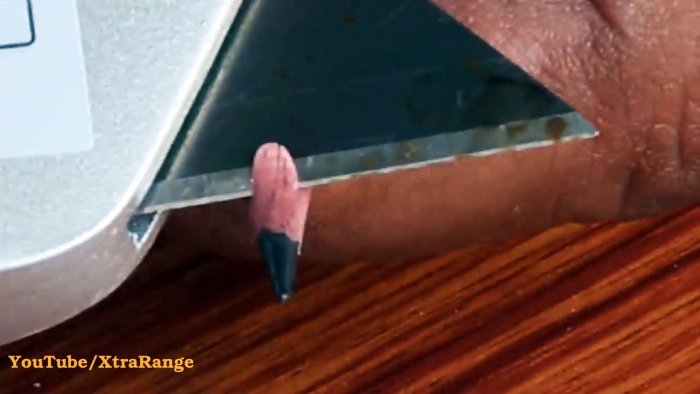

Канцелярским ножом осторожно оголяем графитовый стержень примерно на 1 сантиметр.
Как сделать паяльник из карандаша

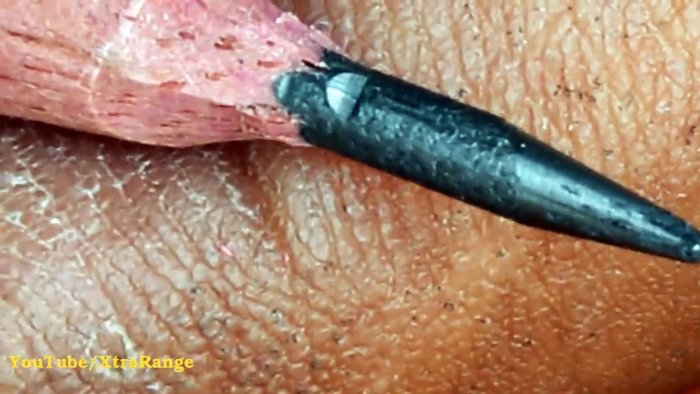

Делаем небольшую фаску у края. Она пригодится для удержания проволоки.
Как сделать паяльник из карандаша

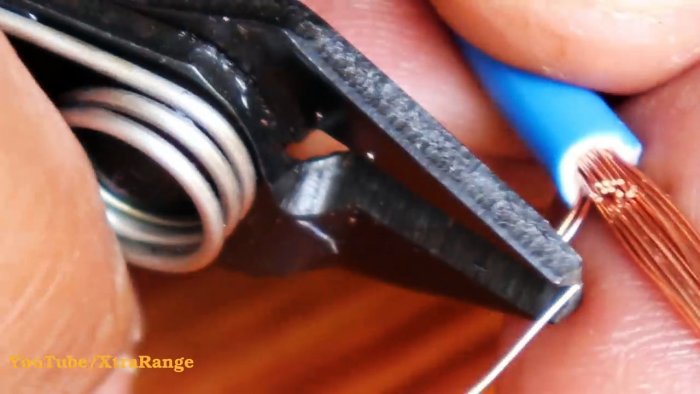

Берем многожильный провод и заимствуем у него несколько медных жил.
Как сделать паяльник из карандаша

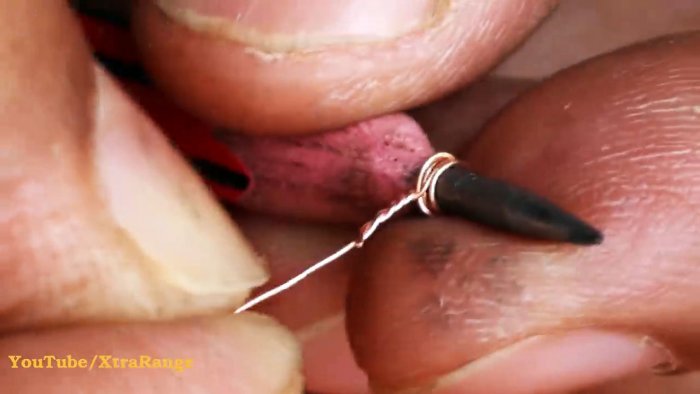

Одну жилу приматываем на край графитового стержня.
Как сделать паяльник из карандаша

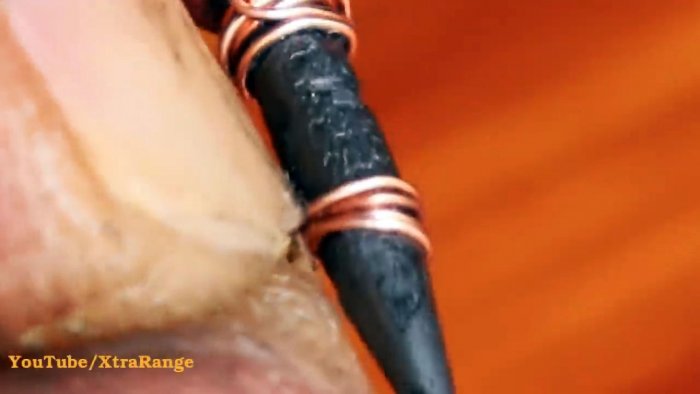

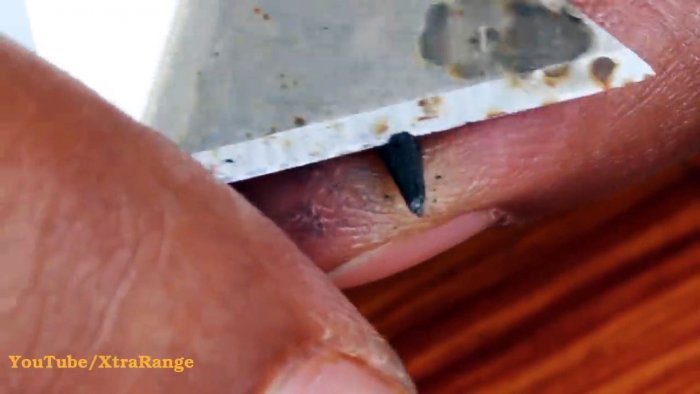

Далее ближе к краю делаем еще одну выемку канцелярским ножом.
Как сделать паяльник из карандаша

И привинчиваем второй кусок проволоки.
Как сделать паяльник из карандаша

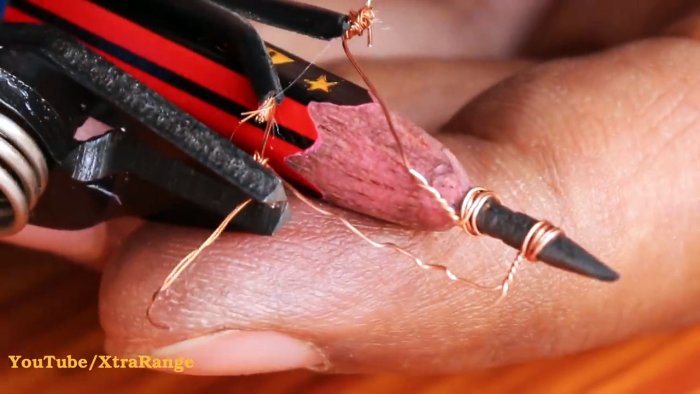

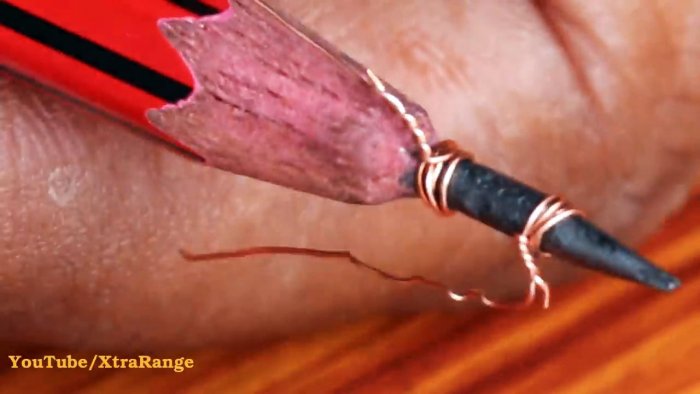

У нас получился некий нагревательный элемент.
Как сделать паяльник из карандаша

Все прекрасно знают, что графит это хороший проводник электричества, и если к его отрезку приложить напряжение - он начнет греться.

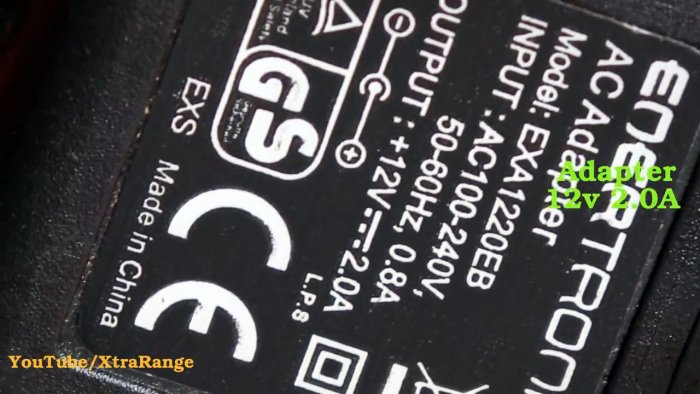

Подключаем к выводам провод от 12-ти Вольтового блока питания. Полярность значения не имеет. Но источник питания должен быть рассчитан на нагрузку не ниже 2 А.
Как сделать паяльник из карандаша

Как сделать паяльник из карандаша

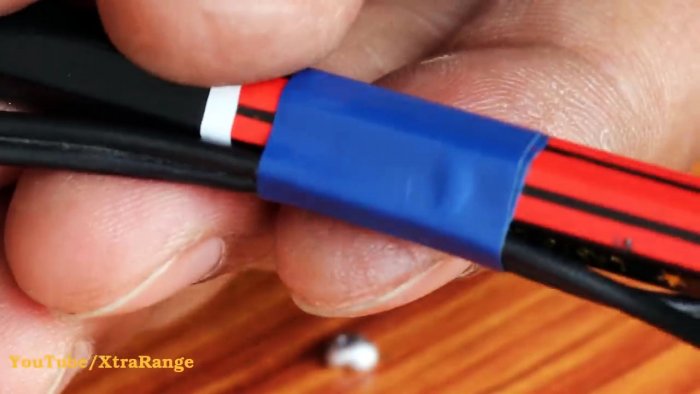

Чтобы провода не болтались приматываем изолентой к карандашу. Острый носик стержня нужно откусить, так как олово к нему все равно не прилипает.
Как сделать паяльник из карандаша

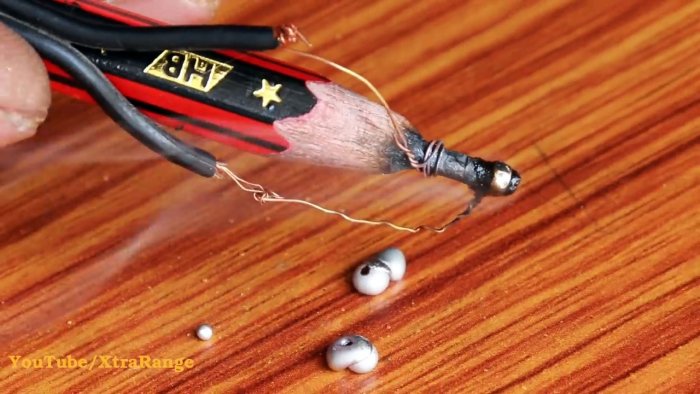

Включаем источник в сеть. Пробуем расплавить припой.
Как сделать паяльник из карандаша

Пробуем спаять провода.
Как сделать паяльник из карандаша

Паяльник работает. В случае необходимости он вас точно выручит.
Как сделать паяльник из карандаша

Конечно такая конструкция не подходит для продолжительной работы, но все же идея крайне полезная.
