Гнуть арматуру, пользуясь непредназначенными для этого средствами, тяжело физически, затратно по времени, неточно и небезопасно. При наличии некоторых слесарных навыков можно сделать модифицируемый арматурогиб, предназначенный для гнутья любой арматуру, легко, быстро и безопасно.
Как сделать универсальный арматурогиб

Понадобится


Для изготовления вариативного арматурогиба нужны следующие материалы и изделия:
  • один большой и два маленьких шариковых подшипников;
  • круглые трубы разного диаметра;
  • равнополочный уголок;
  • трубы квадратные и прямоугольные;
  • обломок лемеха;
  • болты с гайками;
  • арматура;
  • металлический лист;
  • металлическая пластина.

Работать придется болгаркой, ленточно-маятниковой пилой, сваркой, ключами и отверткой, а также пользоваться тисками и струбциной.

Процесс изготовления модифицируемого арматурогиба


Как сделать универсальный арматурогиб

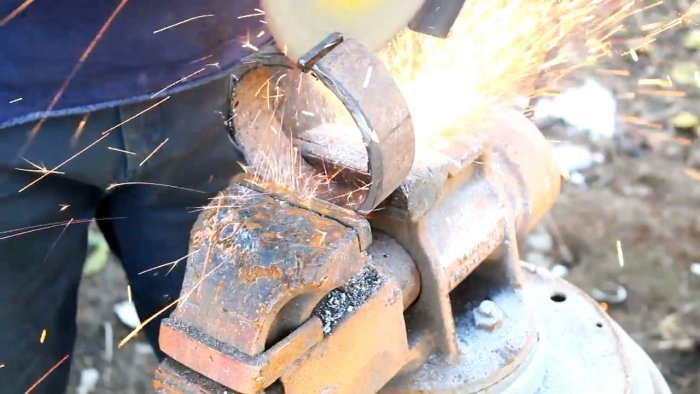

От трубы отрезаем кольцо шириной, равной высоте внешнего кольца подшипника. Зажимаем его в тиски и вырезаем поперечную пластину.
Как сделать универсальный арматурогиб

Помещаем подшипник в разрезанное кольцо, сдавливаем его струбциной и завариваем концы.
Как сделать универсальный арматурогиб

Отрезаем от уголка два равных фрагмента, обхватываем ими конец квадратной трубы и слегка прихватываем с торца.
Как сделать универсальный арматурогиб

Скругляем углы, чтобы они вошли во внутреннее кольцо подшипника, и привариваем их друг к другу.
Как сделать универсальный арматурогиб

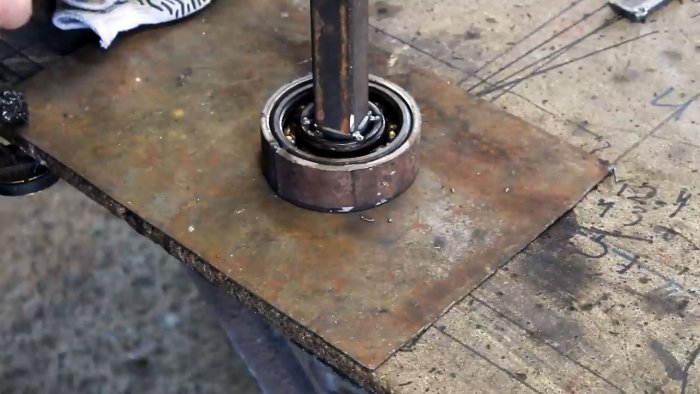

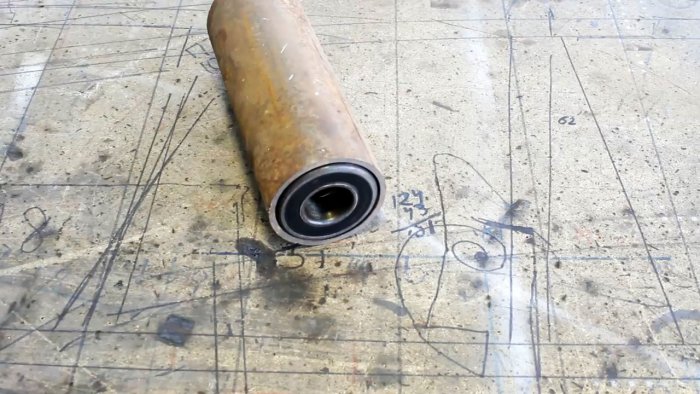

Удаляем защитные кольца с подшипника. Вытаскиваем из уголков квадратную трубу и довариваем уголки к кольцу. Убеждаемся, что квадратная труба свободно входит и перемещается по уголкам, а подшипник легко вращается.
Как сделать универсальный арматурогиб

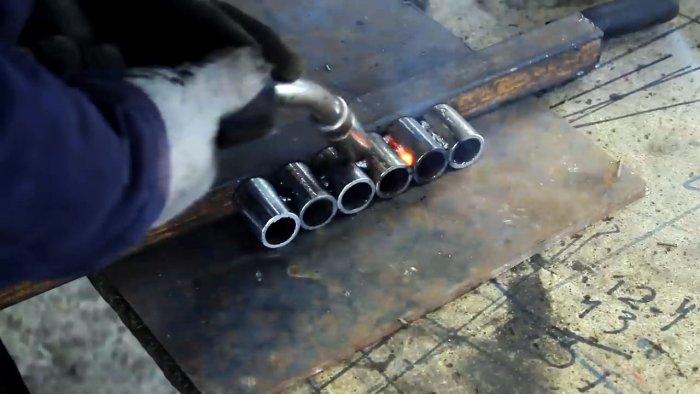

Отрезаем шесть равных по длине втулок от круглой трубы. Упираем их торцами в ровную поверхность, прижимаем друг к другу и свариваем между собой с двух сторон.
Отрезаем от прямоугольной трубы отрезок нужной длины. Укладываем его плашмя на две пластины так, чтобы его торец упирался в центр кольца подшипника. Обойму из шести втулок вертикально прижимаем к профильной трубе так, чтобы крайняя втулка упиралась в подшипник. В таком положении свариваем эти детали, а также кольцевой корпус с наружным кольцом подшипника.
Как сделать универсальный арматурогиб

Как сделать универсальный арматурогиб

Из обломка лемеха вырезаем две одинаковые Г-образные пластины и привариваем их по бокам двух квадратных труб, уложенных друг на друга. При этом просвет между вертикальными элементами Г-образных пластин не должен быть затенен.
Как сделать универсальный арматурогиб

Как сделать универсальный арматурогиб

В квадрат из двух уголков внутри подшипника вставляем узел из двух профильных труб и Г-образных пластин. Концы труб зажимаем в тиски.
Как сделать универсальный арматурогиб

Как сделать универсальный арматурогиб

Во вторую от подшипника втулку снизу вставляем болт, на который сверху надеваем два маленьких подшипника, и затягиваем гайкой.

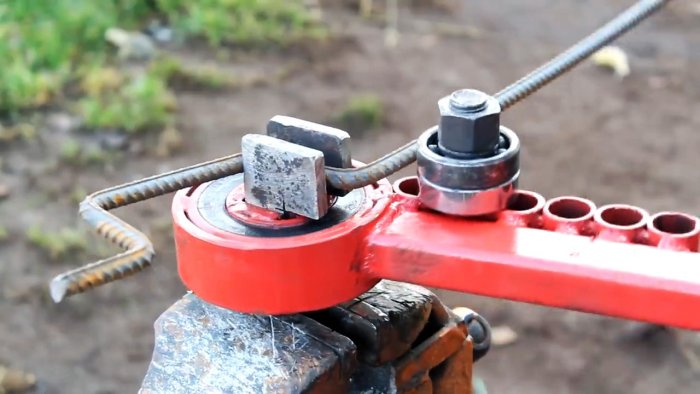

В прямоугольную трубу вставляем рычаг. Между элементами Г-образных пластин помещаем конец арматуры, поворачиваем рычаг против часовой стрелки и сгибаем арматуру на заданный угол или даже в петлю.
Как сделать универсальный арматурогиб

Вставляем в квадрат из двух уголков квадратную трубу с боковым отверстием, а в ближнюю к подшипнику втулку – болт с отрезком круглой трубы, затягиваемую гайкой.
Как сделать универсальный арматурогиб

На верхний конец надеваем узел из горизонтально расположенного отрезка прямоугольной трубы и четырех пластин, приваренных к трубе снизу, образующих квадратный паз.

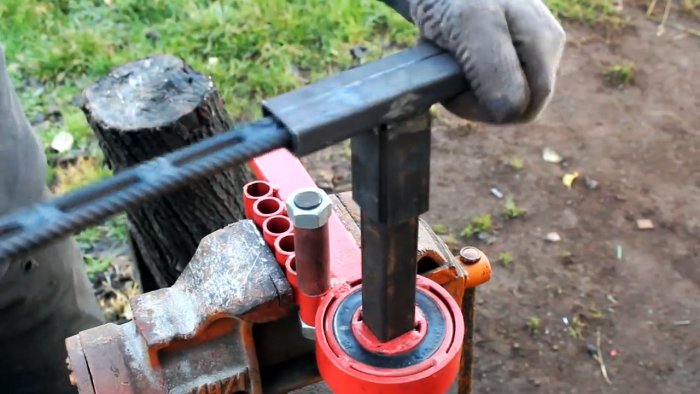

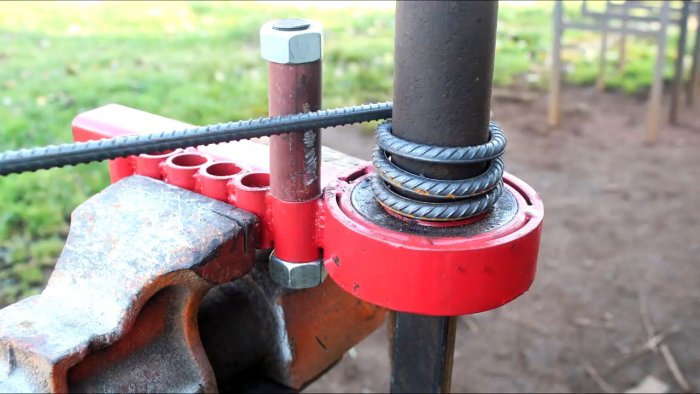

В горизонтальную трубу вставляем рычаг, а в отверстие вертикальной квадратной трубы – круглый пруток. Вращая рычаг по часовой стрелке, из прямого прутка делаем квадратную пружину со скругленными углами.
Как сделать универсальный арматурогиб

Как сделать универсальный арматурогиб

Если на квадратную вертикальную трубу надеть отрезок круглой с отверстием внизу и, совместив их, вставить арматуру и начать вращать рычаг, то получим круглую пружину.

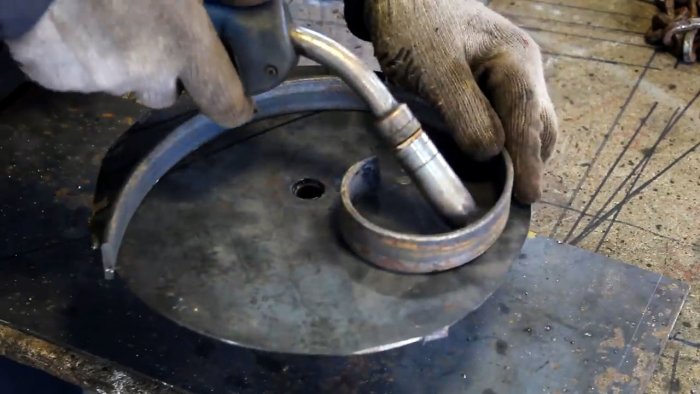

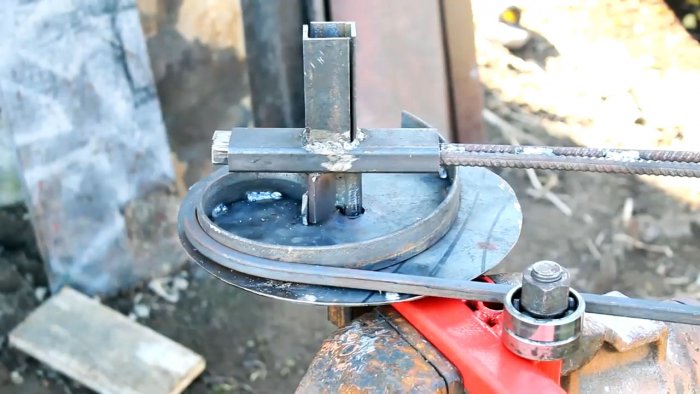

Чтобы выполнить сгиб с изменяющейся кривизной, берем круглый диск, вырезанный из металлического листа. К нему привариваем с одной стороны изогнутою пластину с изменяемым радиусом кривизны, с другой – к отверстию в центре отрезок круглой трубы и в обхват нее еще и квадратную.
Как сделать универсальный арматурогиб

Как сделать универсальный арматурогиб

К центру стержня под углом привариваем небольшую, но прочную пластину, к торцу – горизонтально отрезок прямоугольной трубы. Стержень вставляем в отверстие в центре диска. Диск с изогнутой пластиной закрепляем в подшипнике.
Как сделать универсальный арматурогиб

Как сделать универсальный арматурогиб

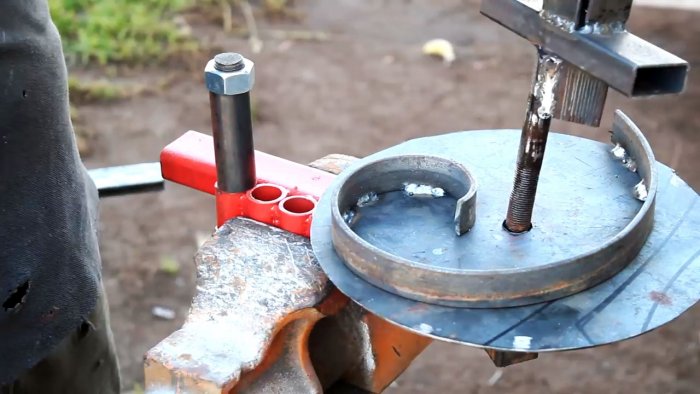

В дальнюю от большого подшипника втулку с помощью болта и гайки закрепляем соосно два маленьких подшипника. Между началом фигурной пластины на диске и пластиной на стержне помещаем конец круглого или ограненного прутка и начинаем вращать диск с помощью рычага.
В результате стержень, упираясь в наружное кольцо подшипника, начнет изгибаться по форме, заданной фигурной пластиной, приваренной к диску.
Как сделать универсальный арматурогиб

Как сделать универсальный арматурогиб

Как сделать универсальный арматурогиб

Как сделать универсальный арматурогиб
