Очередная зарядная станция. Ребята с лазертага обновили штат оружия. В данной партии оборудование питается от Li-ion аккумулятора. Поступила задача сделать многоканальную зарядку для одновременной зарядки 20-25 единиц оружия. Снова на выручку приходит Китай, приобретены зарядные платы для Li-ion.
Многоканальная зарядка Liion своими руками

Комплектующие для самоделки


  • - платы зарядки на TP4056 - http://ali.pub/48vkhj;
  • - провода;
  • - цилиндрические разъемы;
  • - кабель канал;
  • - листовой пластик;
  • - инструменты.

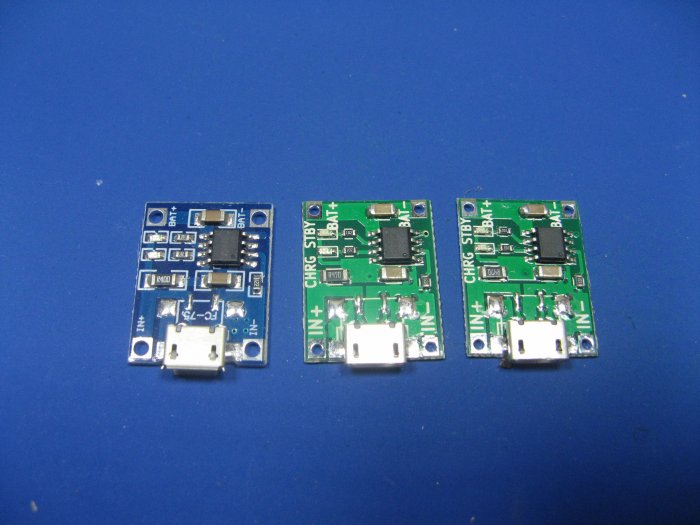

Платы зарядки известные многим. Было приобретено на конструкцию разного цвета. Смысл работы у них одинаковый.
Многоканальная зарядка Liion своими руками

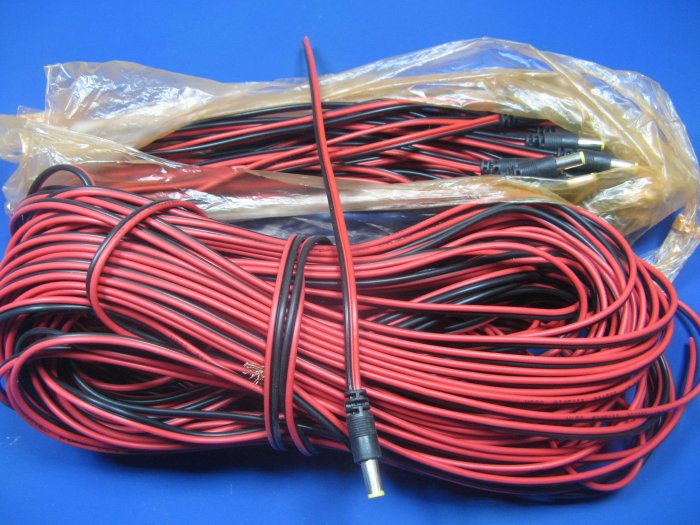

Провода с разъемом придется наращивать. Продаются длиной 25 см, буду удлинять похожим проводом. Длина будет около одного метра.
Многоканальная зарядка Liion своими руками

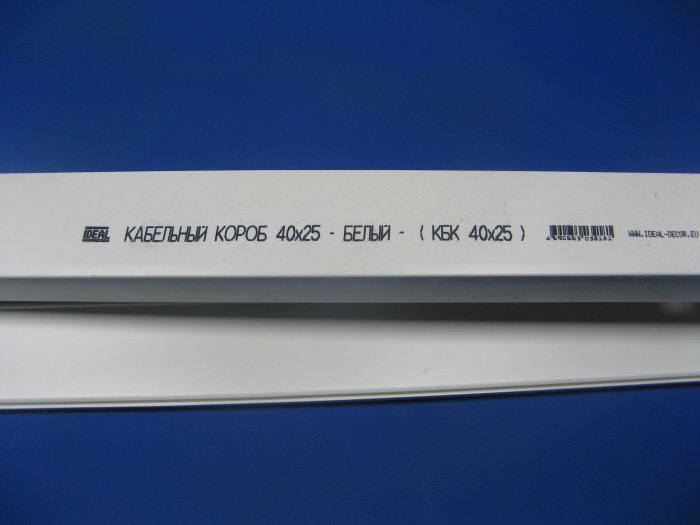

Кабельный короб как на фото. Можно взять любой, но этот подошел идеально.
Многоканальная зарядка Liion своими руками

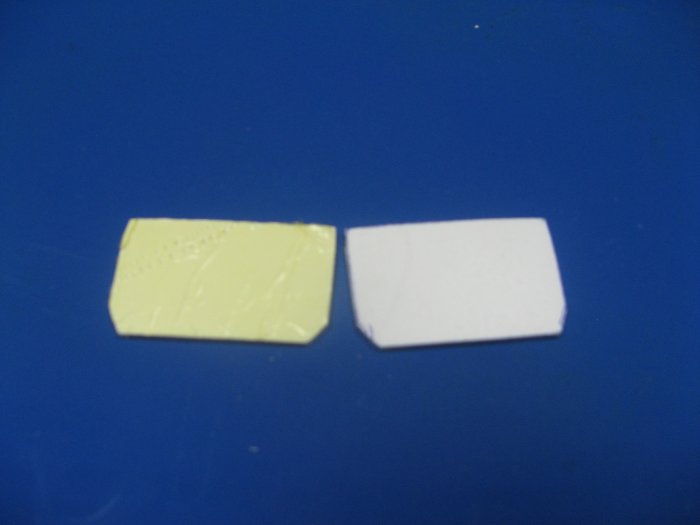

Из пластика сразу вырезал заглушки под короб.
Многоканальная зарядка Liion своими руками

Изготовление

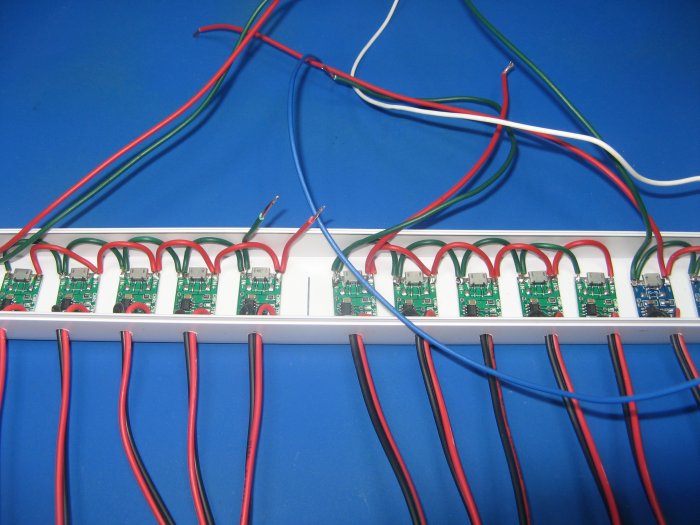

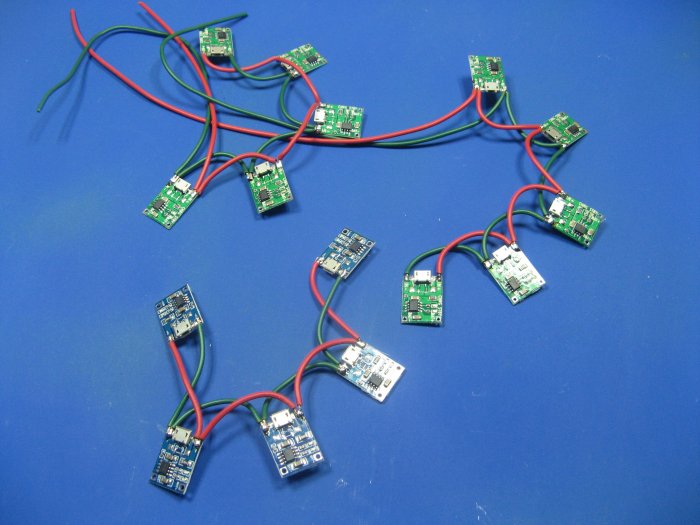

Нужно спаять платки в такие себе линейки. Спаял по 5 штук. Так разгрузил нагрузку на провода. Провод выдержит больше плат, но сделал по 5. Таких сделаю 5 линеек.
Многоканальная зарядка Liion своими руками

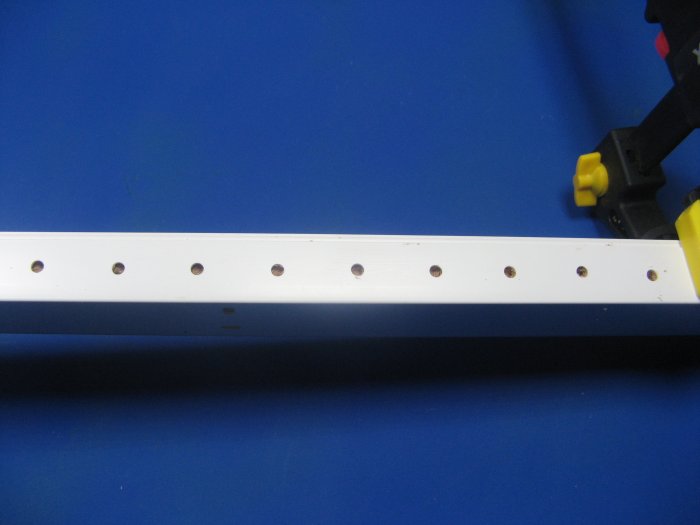

В коробе, через 3 см, сверлю отверстия. Расстояние выбрал подходящее под платы.
Многоканальная зарядка Liion своими руками

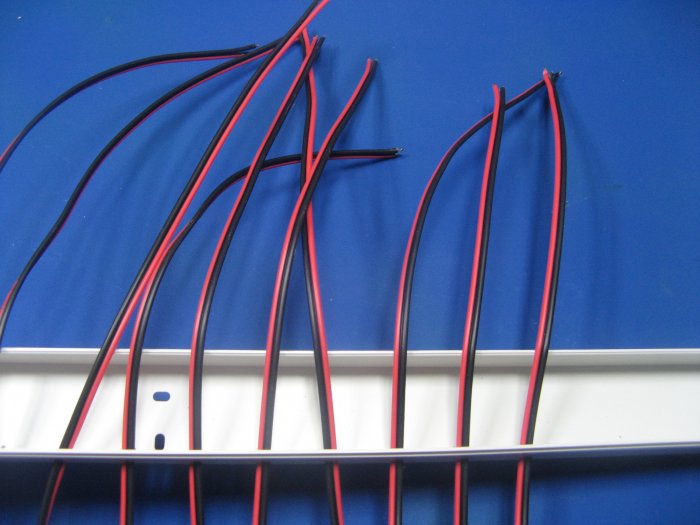

В отверстия завожу провода.
Многоканальная зарядка Liion своими руками

Платы приклеиваю на двухсторонний скотч. Провода со всех линеек соединю параллельно.
Многоканальная зарядка Liion своими руками

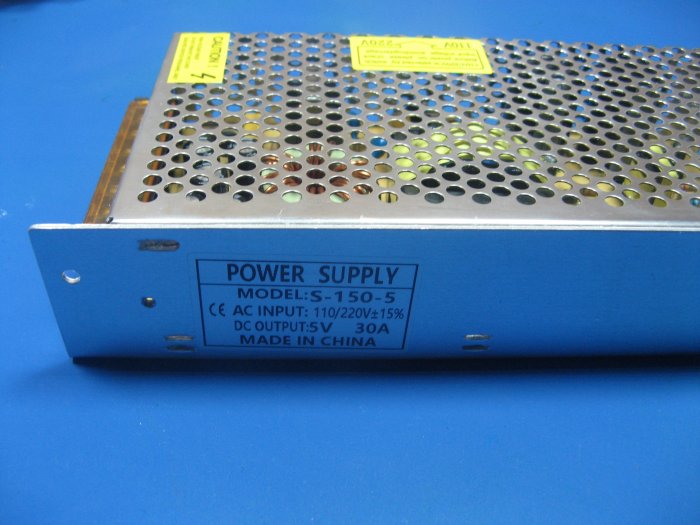

В качестве питающего источника применю готовый БП.
Многоканальная зарядка Liion своими руками

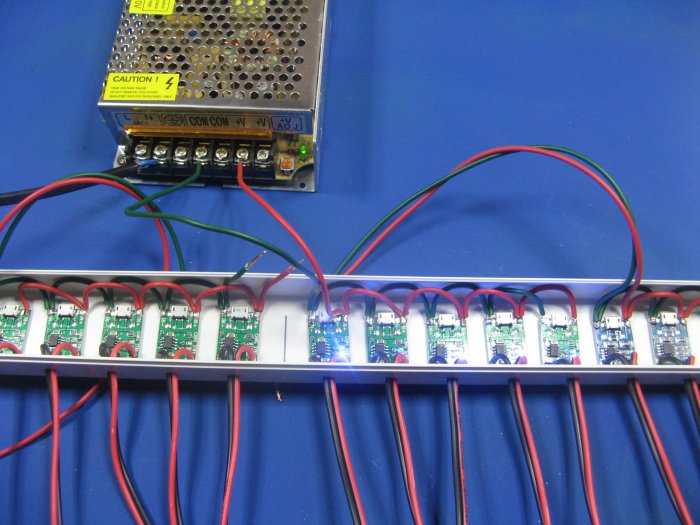

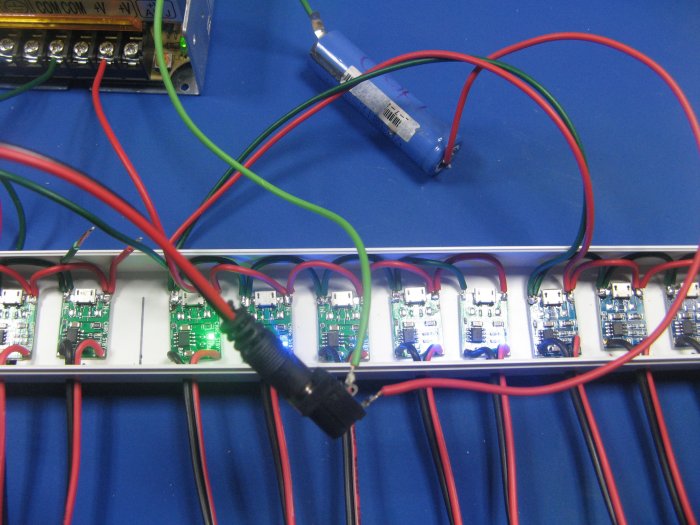

Подключаем линейки по очереди и проверяем работу.
Многоканальная зарядка Liion своими руками

В качестве проверочного «модуля», я применю обычный Li-ion, с припаянным к нему ответным разъемом. Проверяем смену свечения светодиода.
Многоканальная зарядка Liion своими руками

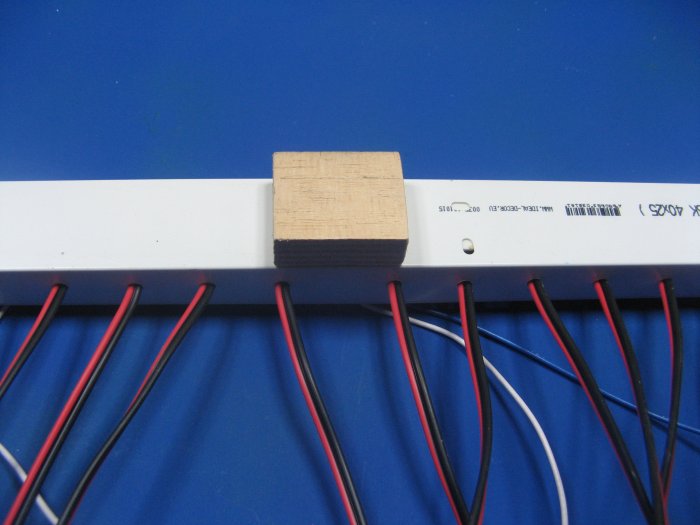

На дно короба установлю деревянные прямоугольники. Можно установить рейку, я прикрутил что было под рукой.
Многоканальная зарядка Liion своими руками

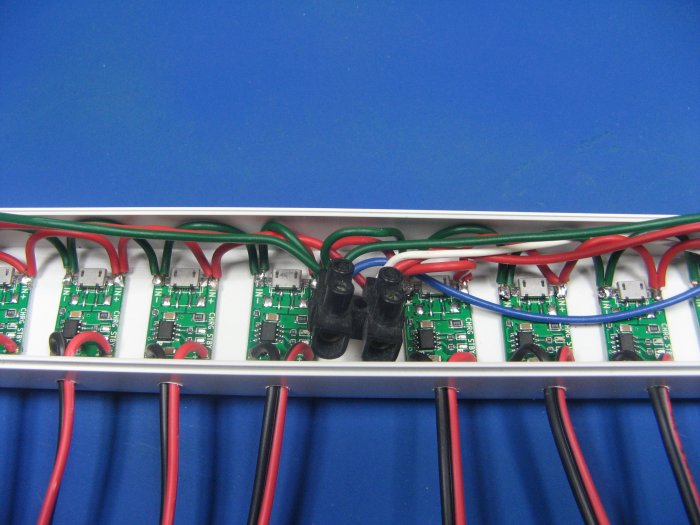

Все линейки соединяю на колодке. Колодку прикручу в деревянному прямоугольнику.
Многоканальная зарядка Liion своими руками

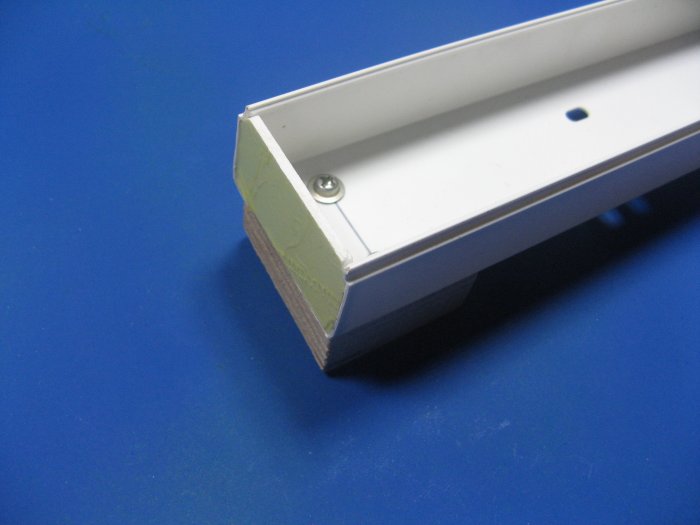

Заглушки приклеиваю к коробу. Крайние прикручиваю на два самореза. Нужно будет просверлить отверстие, для крепления конструкции на стену.
Многоканальная зарядка Liion своими руками

Такая конструкция получилась. Соединять ее с БП будут при помощи кабеля. Скорей всего 2*2.5 мм2.
Многоканальная зарядка Liion своими руками

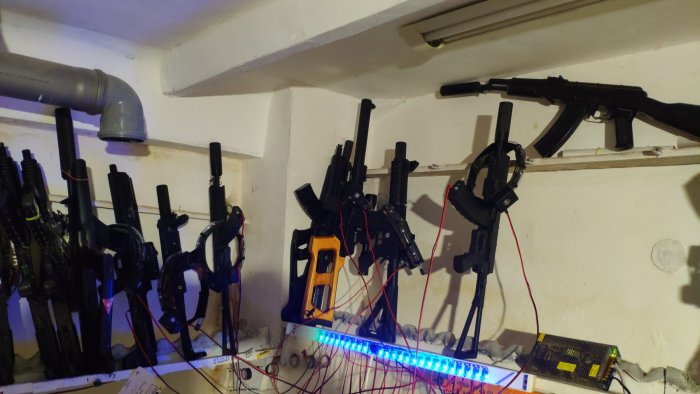

Так выглядит зарядка со стороны (фото клиента). Неделя прошла, полет нормальный.
Многоканальная зарядка Liion своими руками

Смотрите видео
