Как сделать простейший прибор для проверки свечей зажигания

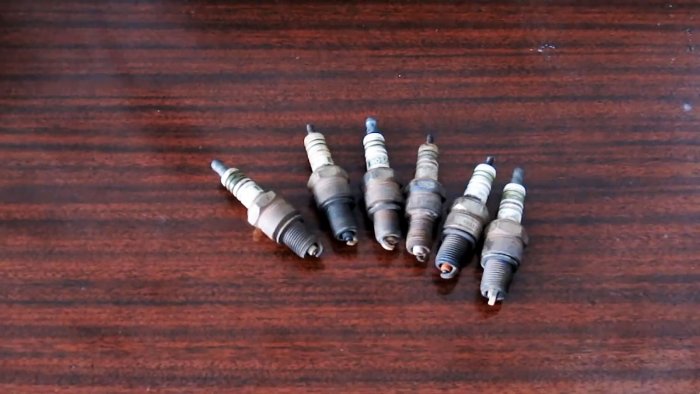

Чтобы быстро определять неисправные свечи зажигания, можно сделать очень простой и недорогой в изготовлении прибор. С его помощью вычисляются отработанные и бракованные свечи, которые не дают искру и должны быть заменены.
Как сделать простейший прибор для проверки свечей зажигания

Материалы:


  • Электрическая зажигалка на батарейках для газовой плиты, можно приобрести на Али - http://ali.pub/47r2ev;
  • большой и мелкий зажим типа «крокодил»;
  • 2 винта М4 с гайками;
  • 2 батарейки АА к зажигалке;
  • отрезок многожильного провода.

Как сделать простейший прибор для проверки свечей зажигания

Сборка тестера для свечей зажигания


Прибор изготовляется на основе любой кухонной электрозажигалки. При ее покупке можно ошибочно взять газовую зажигалку. Нужна именно та, которая не горит, а только генерируют искру для поджига и питается от батареек.

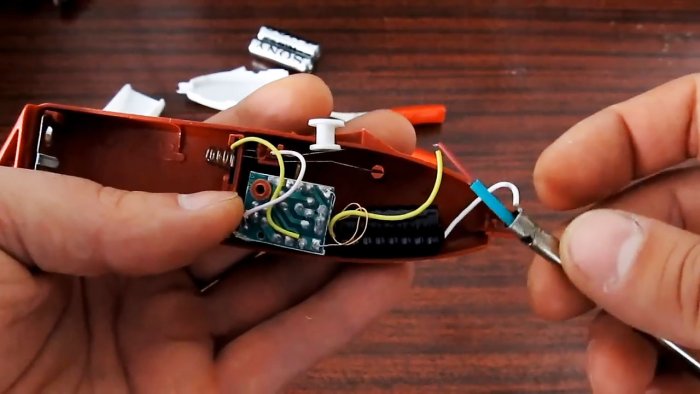

Корпус зажигалки разбирается. Нужно удалить выходящую из него металлическую штангу, она больше не потребуется. Подключенные к ней провода отсоединяются.
Как сделать простейший прибор для проверки свечей зажигания

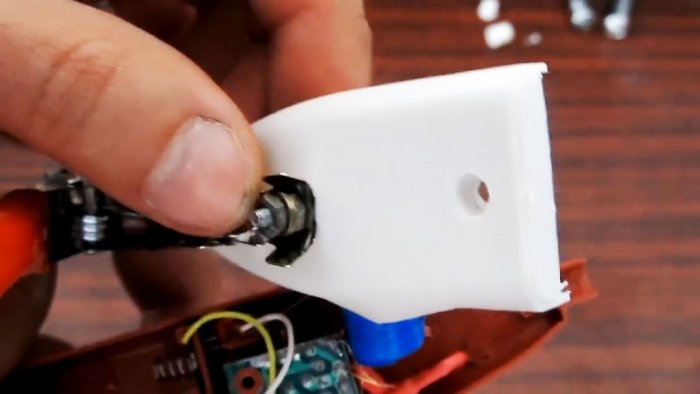

В верхней лицевой половине корпуса делается 2 отверстия. Сквозь них на винты прикручивается большой зажим. Его нужно расположить так, как была закреплена снятая штанга.
Как сделать простейший прибор для проверки свечей зажигания

К крокодилу присоединяется провод из катушки зажигалки. Для него также потребуется просверлить или прожечь тонкое отверстие в корпусе.

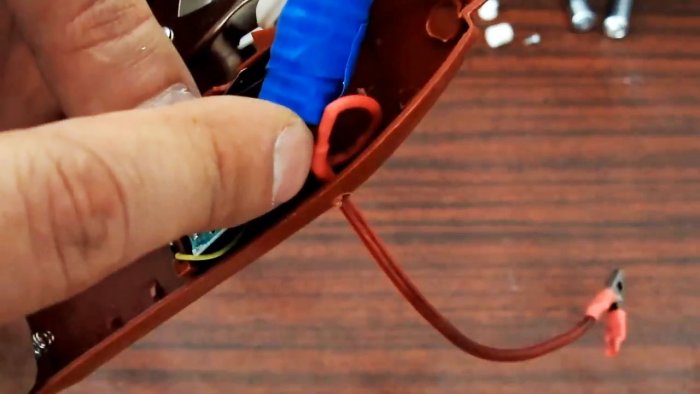

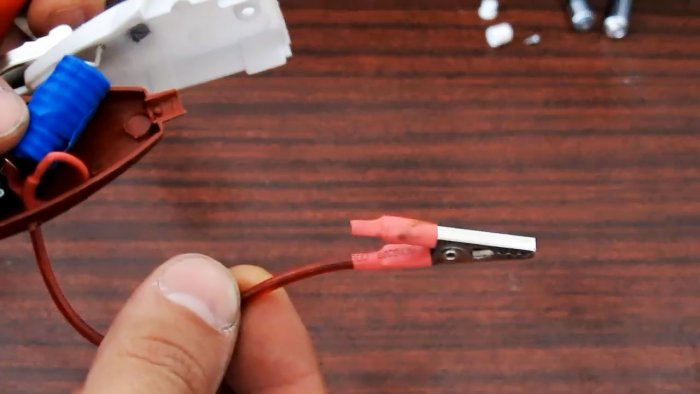

Второй провод нужно вывести сбоку. Для этого сверлится отдельное отверстие. Чтобы он меньше изнашивался, его стоит защитить от излома термоусадкой. На конце провода закрепляется маленький зажим. Скорей всего длины имеющегося проводка будет недоставать, тогда до монтажа термоусадки и зажима придется его нарастить небольшим отрезком в 15 см.
Как сделать простейший прибор для проверки свечей зажигания

Как сделать простейший прибор для проверки свечей зажигания

Корпус прибора собирается, в него устанавливаются 2 батарейки. Для эстетики можно разрезать снятый из большого зажима изолятор вдоль. Полученный отрезок приклеивается на оголенную рукоятку крокодила, прикрученную к корпусу.
Как сделать простейший прибор для проверки свечей зажигания

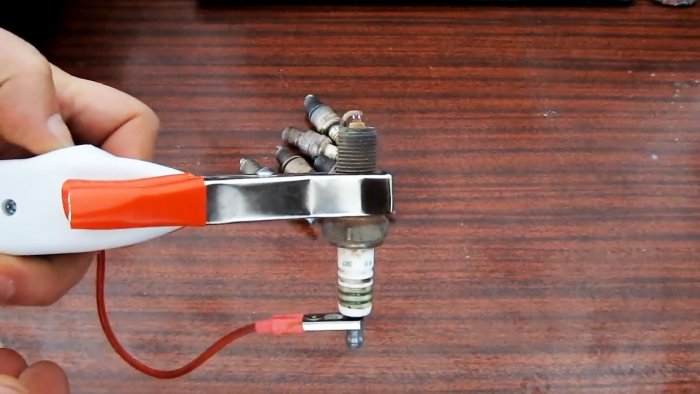

Для тестирования свечи, та зажимается в большом крокодиле на резьбовой части. Маленький зажим ставится на контактный наконечник. После нажатия на кнопку высоковольтный преобразователь подает разряд на свечу. Если она работающая, то в ее зазоре между боковым и центральным электродом должна появиться бьющая искра. У неработающей свечи искры не будет.

Результат


При тестировании этим прибором удастся забраковать только те свечи, которые имеют повреждения, пробиты и не способны генерировать искру. При этом часть прошедших проверку на тестере свечек все же не сможет работать в двигателе в условиях высокого давления. Но применение прибора даст возможность отсеять гарантированно изношенные свечки, что очень полезно.

Смотрите видео


Прокомментировать
Вконтакте Одноклассники facebook
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Комментарии (5)
  1. Гость андрей
    #1 Гость андрей Гости 15 декабря 2019 20:19
    3
    без давления это не проверка
    1. Михаил
      #2 Михаил Гости 5 января 2020 03:50
      2
      Вместо давления применяю проверку свечи на МОКРУЮ (внутрь свечи заливаю воду,выдуваю и тут-же проверяю),если пробита сразу покажет,хотя иногда приходится увеличивать зазор между изолятором,тогда гарантировано пробой покажет.
      1. Елена Николаевна Кленина
        #3 Елена Николаевна Кленина Гости 13 января 2020 22:03
        1
        Вода дистилерованная должна быть.
        1. Палкин Михаил
          #4 Палкин Михаил Гости 22 января 2020 09:26
          1
          Дистиллированная вода плохо проводит ток,а нам нужно проверить утечку тока,поэтому обычная водопроводная или колодезная подойдёт намного лучше.
  2. Михаил
    #5 Михаил Гости 5 января 2020 03:42
    1
    Простейший,это -пьезоэлемент выдранный из зажигалки,конец проводка цепляем на верхнюю резьбовую часть,свечу берем ГОЛЫМИ руками за нижнюю часть и другой рукой жмакаем пьезоэлемент.(в таком варианте он даже не щиплет)уже много лет так проверяю.
