Как сделать универсальную рукоять

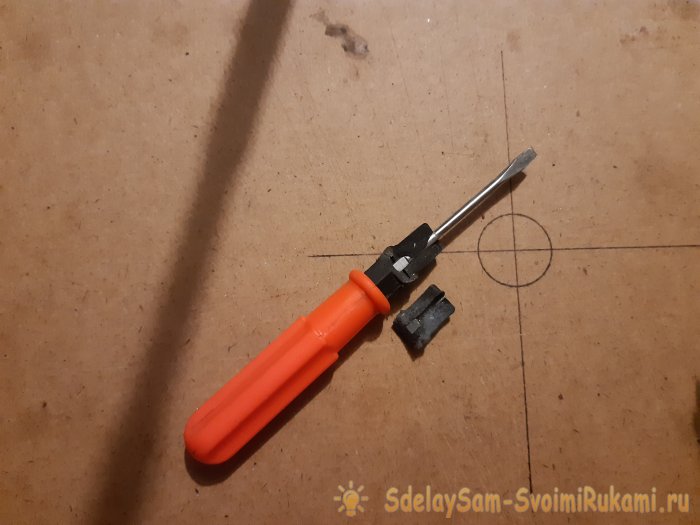

Поломка инструмента – происшествие крайне досадное и неприятное, особенно если он сломался во время работы. Однако это не повод сразу отправлять его в мусорную корзину. Никогда не будет лишним, сначала попытаться отремонтировать его. В данном случае речь пойдёт о тонкой, двусторонней отвертке. Наверняка многие сталкивались с такой проблемой, как поломка шестигранного пластикового держателя. Стоило надавить на отвертку посильнее, как этот самый держатель, в который был вмонтирован сам металлический штырь отвёртки, разлетелся в лохмотья!
Как сделать универсальную рукоять

Ну что ж, попробуем дать этому сломанному инструменту вторую «жизнь». А именно – сделаем универсальную рукоять, в которую можно будет установить не только различного вида отвёртки, но и, например, шило, крючок для подшивки обуви, и даже тонкие надфили.

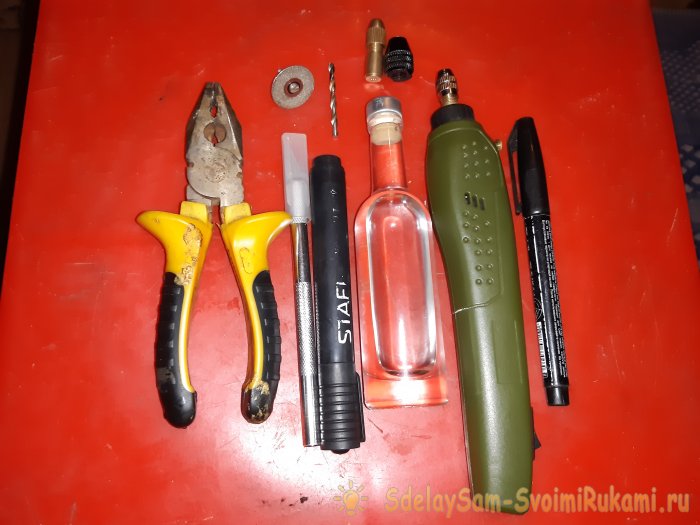

Понадобится


  • Толстый маркер (для корпуса).
  • Патрон для гравера или бор машинки (кулачковый или цанговый).
  • Два коротких болтика, для боковых фиксаторов патрона в корпусе.
  • Дрель, сверло на 3 мм, и маленький режущий диск.
  • Спирт медицинский или технический (можно растворитель).
  • Тонкий маркер для нанесения разметки.
  • Плоскогубцы.
  • Технический скальпель (или канцелярский нож с тонким острым кончиком).
  • Отвертка под выбранные болтики.

Как сделать универсальную рукоять

Изготовление универсальной рукояти

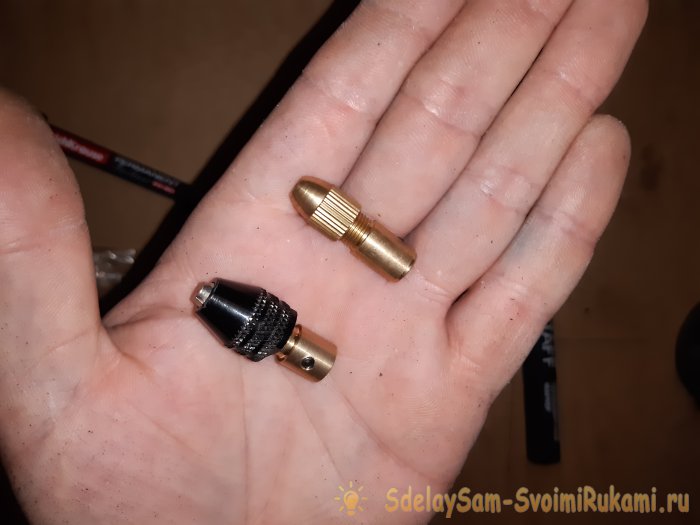

Патрон для изготовления рукояти можно взять кулачковый, или цанговый.
Как сделать универсальную рукоять

Как сделать универсальную рукоять

Лично мне, больше по душе кулачковый патрон; с ним меньше возни. Кулачковый патрон хорош тем, что у него не надо каждый раз менять цанги, для зажима инструмента разного диаметра, из минусов; он немного крупнее цангового патрона. Хотя, если у Вас все инструменты одного диаметра, то можно использовать и цанговый патрон, с одним зажимом. Да и поменять местами головки от разных патронов недолго – у их оснований одинаковая резьба. Это будет видно в видеоролике, приведённом ниже. Заказать такие патроны можно на AliExpress, Joom, и других, тому подобных интернет-магазинах. Итак, для начала разберём маркер. Снимаем колпачок, заднюю крышку, вытряхиваем пропитку, вынимаем плоскогубцами перо.
Как сделать универсальную рукоять

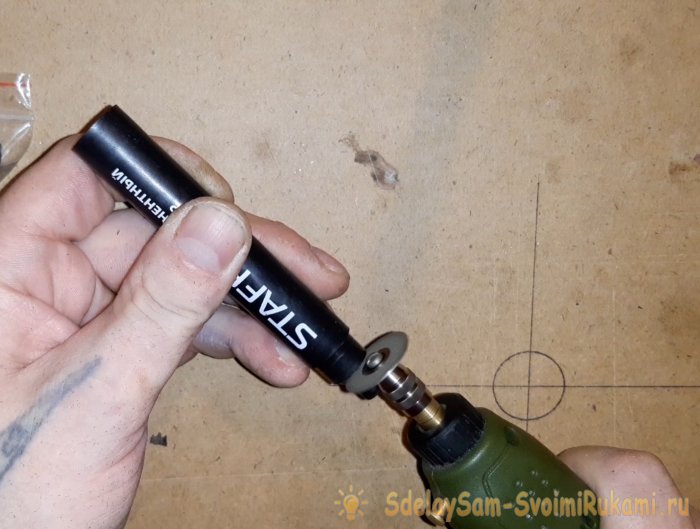

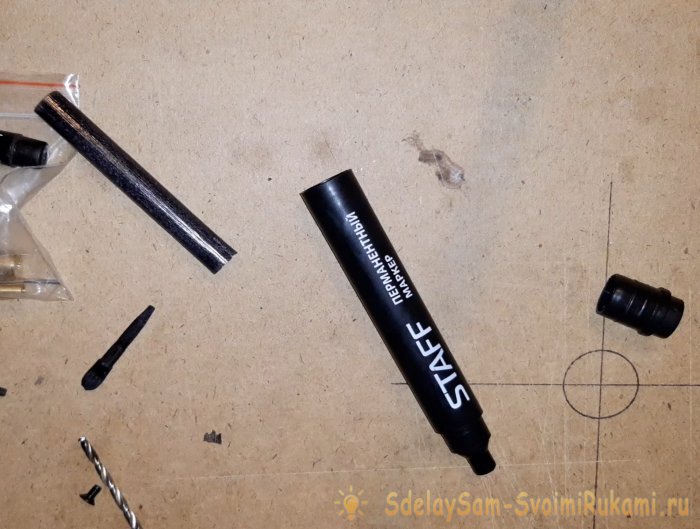

Остался голый корпус. Точнее трубка, с сужением на одном конце. Теперь необходимо отпилить кончик в том месте сужения, где он наиболее точно подойдёт к выбранному патрону.
Как сделать универсальную рукоять

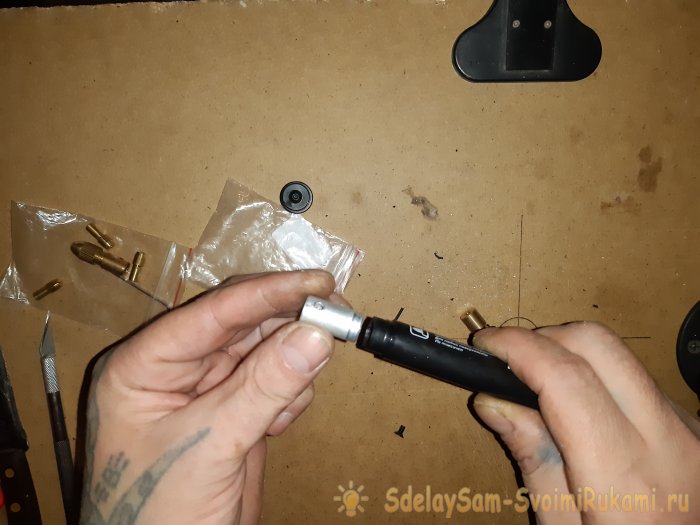

Если выход оказался немного шире основания патрона, как в моём случае, придётся подобрать к нему какую-нибудь втулку. Алюминиевую, железную, или пластмассовую – неважно, главное устранить зазор.
Как сделать универсальную рукоять

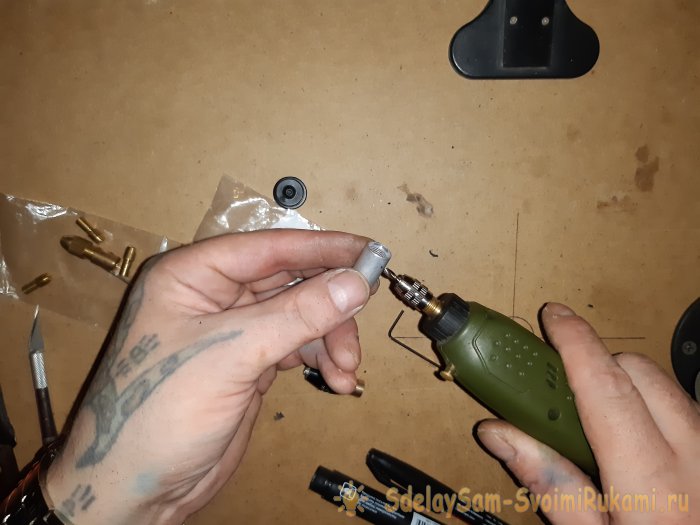

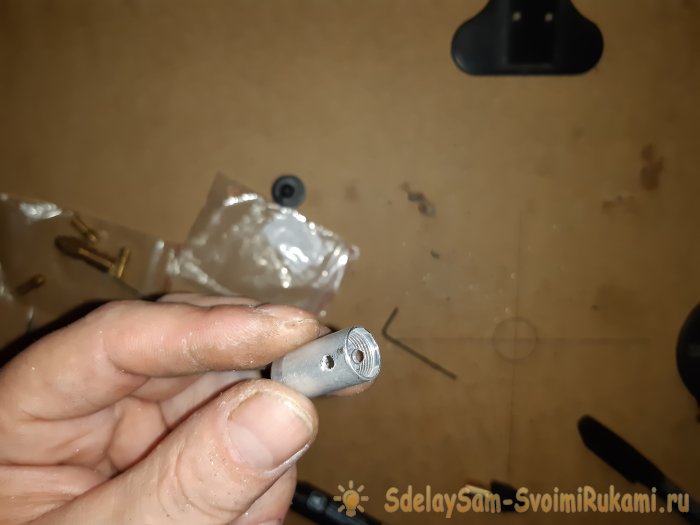

Теперь отмечаем тонким маркером, или карандашом точки, где надо просверлить отверстия под фиксирующие болтики, и просверлить там отверстия, равные диаметру болтиков.
Как сделать универсальную рукоять

Как сделать универсальную рукоять

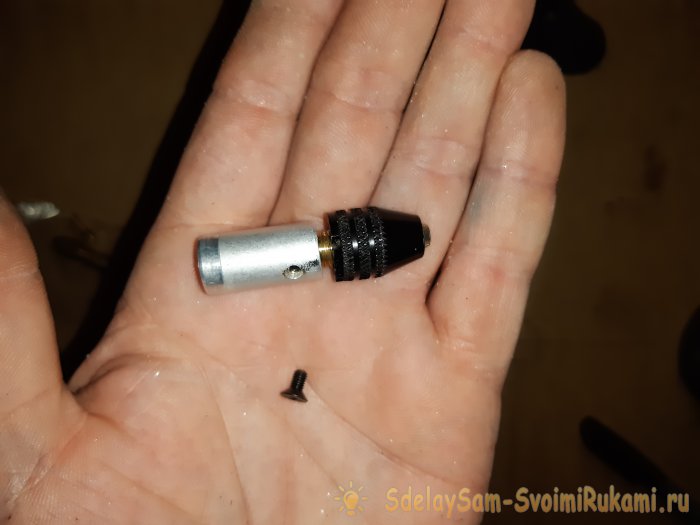

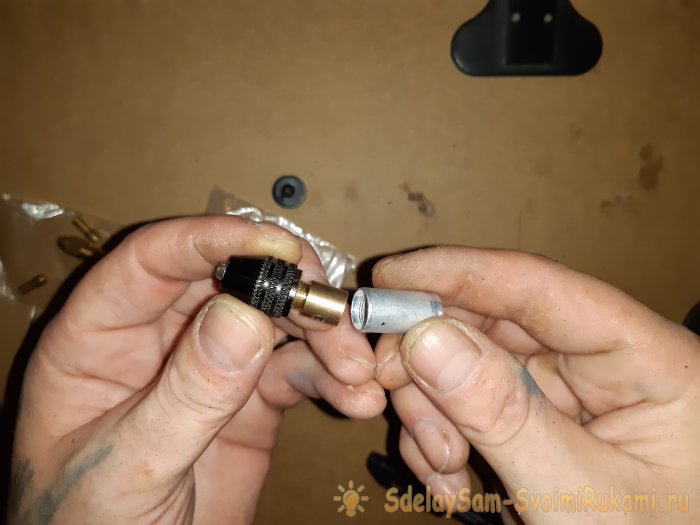

Вставляем патрон во втулку. Должно получиться вот так:
Как сделать универсальную рукоять

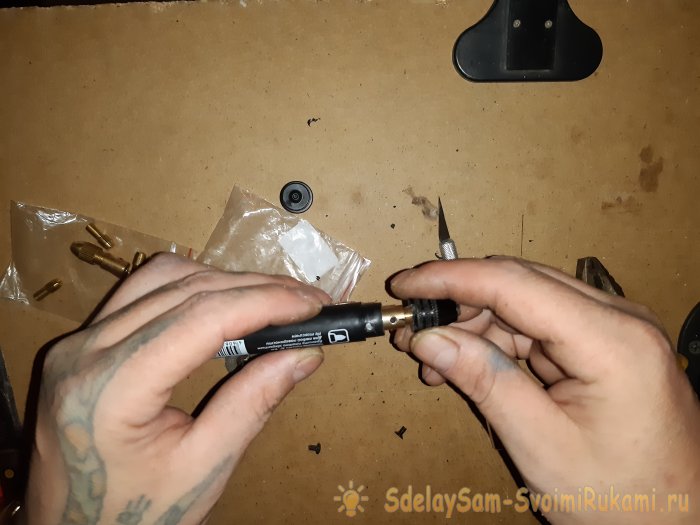

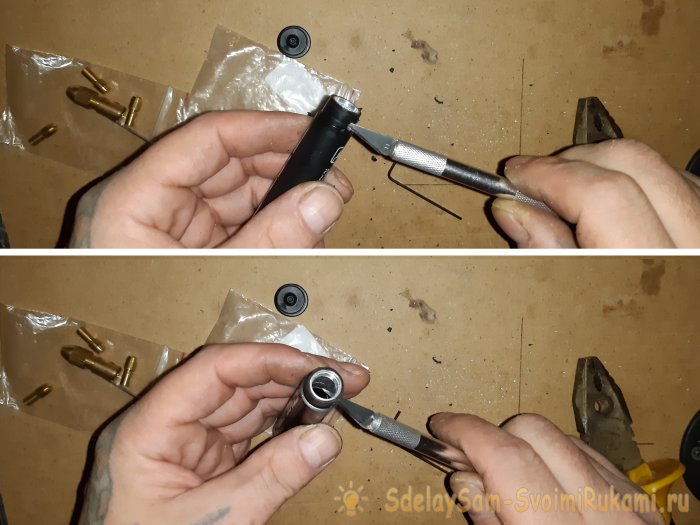

Далее, вставляем втулку в корпус маркера, и прорезаем техническим скальпелем отверстия в корпусе, напротив отверстий во втулке.
Как сделать универсальную рукоять

Как сделать универсальную рукоять

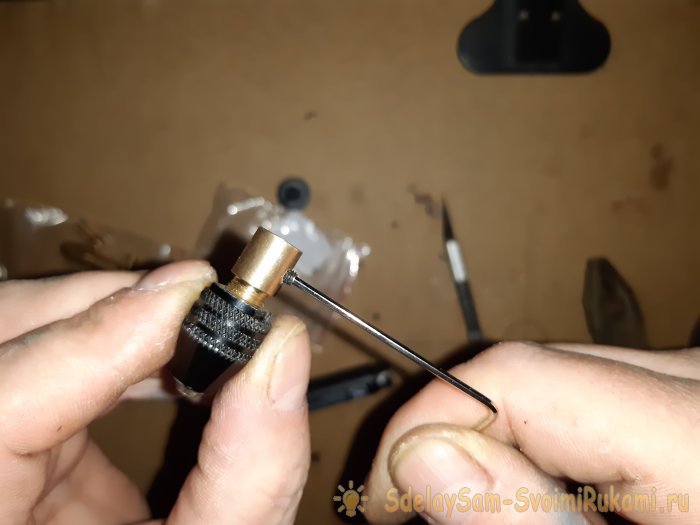

Выкручиваем из патрона его «родные» фиксаторы – они без шляпок, потому они нам и без надобности.
Как сделать универсальную рукоять

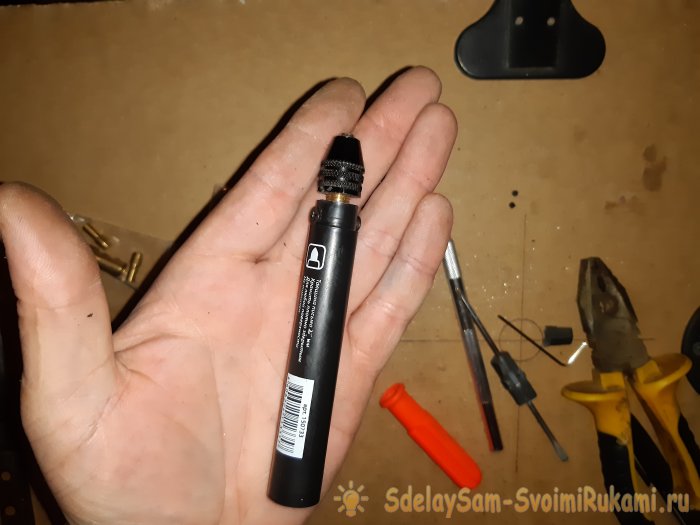

Вставляем патрон в корпус с установленной втулкой, и вкручиваем фиксирующие болтики.
Как сделать универсальную рукоять

Как сделать универсальную рукоять

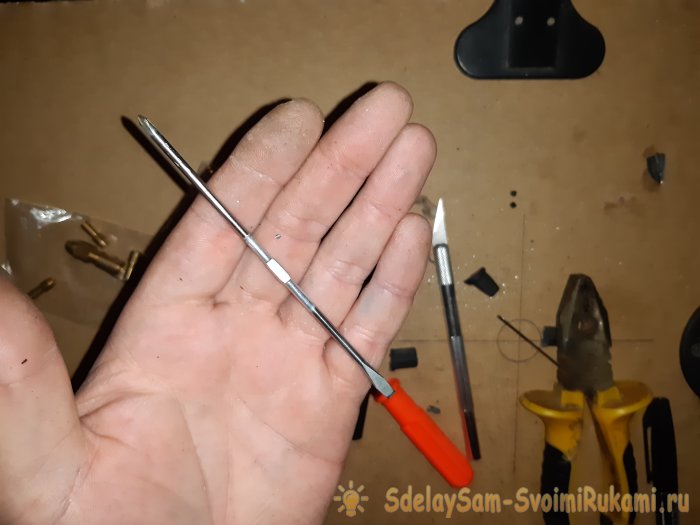

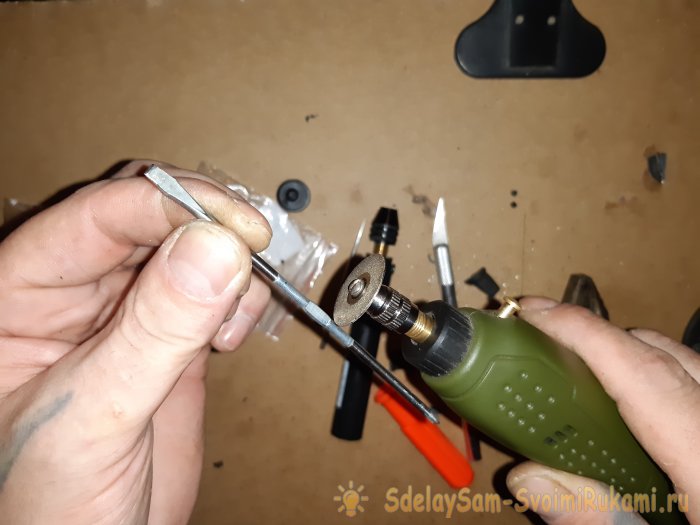

Теперь займёмся сломанной отвёрткой. Освобождаем её от остатков и обломков старого держателя, и распиливаем напополам.
Как сделать универсальную рукоять

Как сделать универсальную рукоять

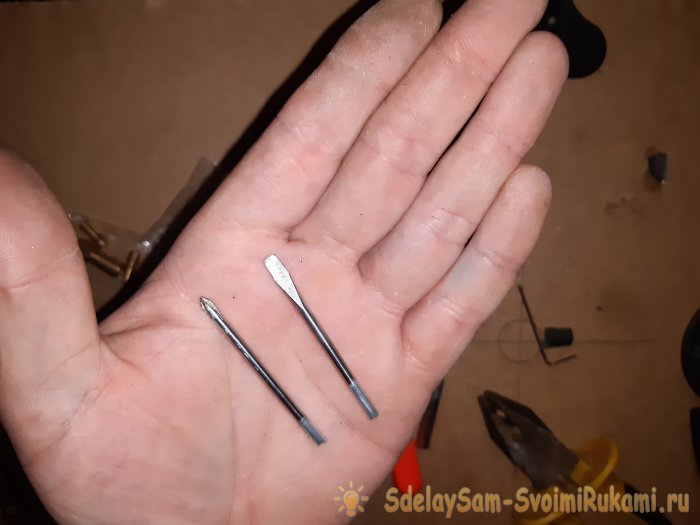

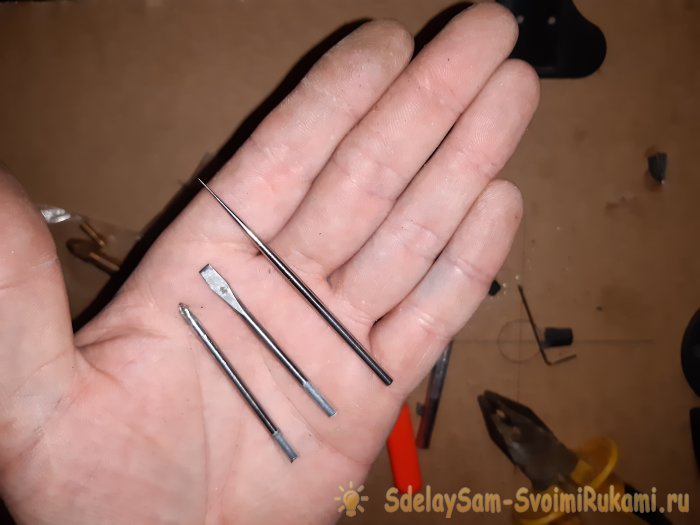

Получилось две биты – крестовая и плоская:
Как сделать универсальную рукоять

К ним я добавил ещё и шило, которое выточил из шпильки от дисковода – сталь этих шпилек очень крепкая, самый раз для шила.
Как сделать универсальную рукоять

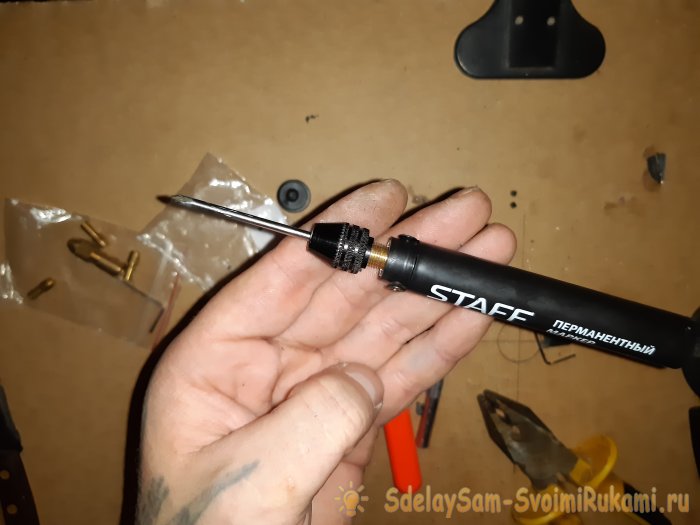

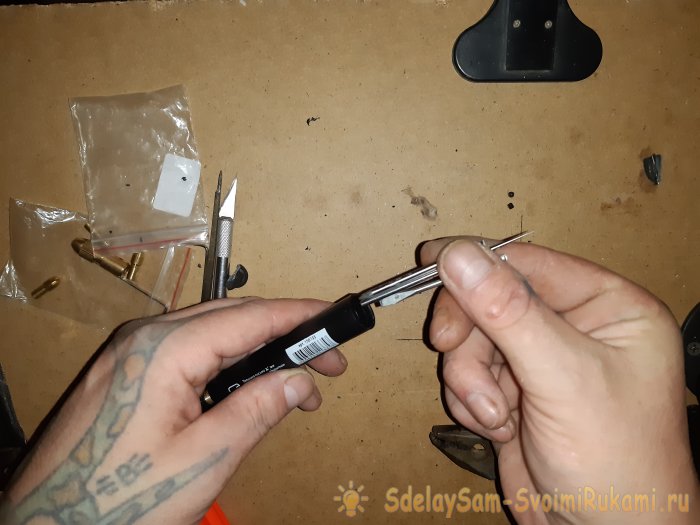

Проверяем получившееся изделие; вставляем биту в патрон, затягиваем.
Как сделать универсальную рукоять

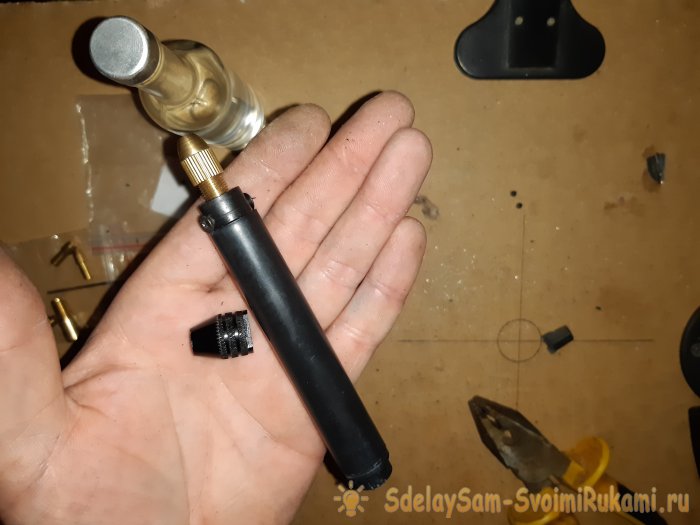

Можно испытать на чём-нибудь. Если всё нормально, вынимаем биту, и вместе с остальными битами убираем их в корпус маркера, с обратной стороны.
Как сделать универсальную рукоять

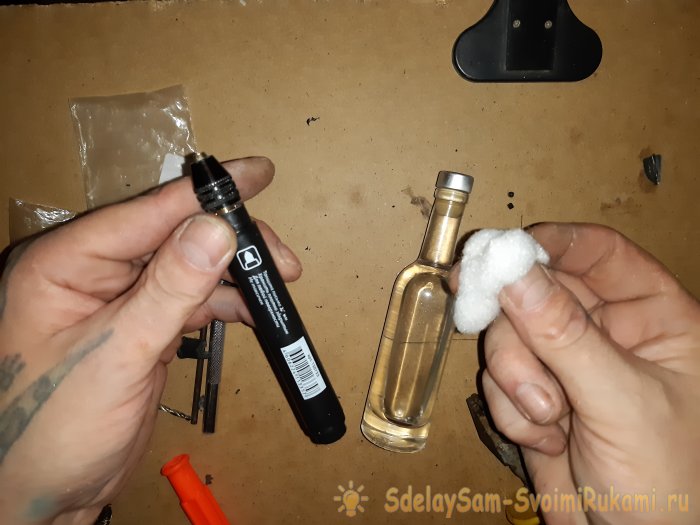

Получился своеобразный пенал для бит, внутри рукояти. И даже колпачок имеется! Теперь можно удалить маркировку производителя с корпуса бывшего маркера, если она мешает. Удаляется она легко – ваткой, смоченной спиртом.
Как сделать универсальную рукоять

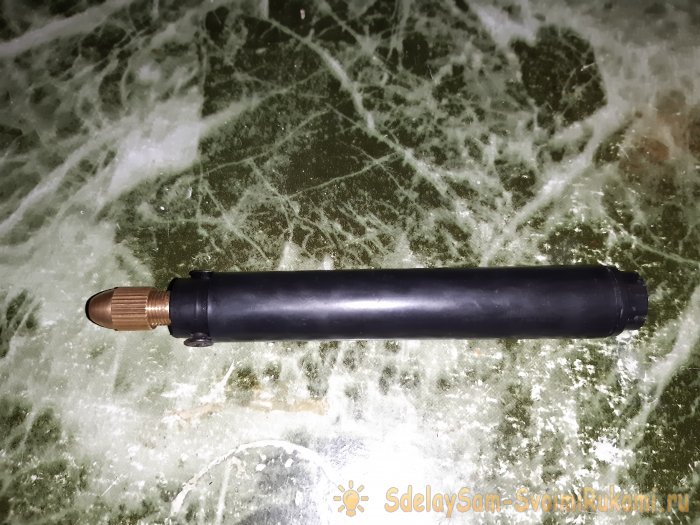

Ну а если, по какой-то причине, кому-нибудь захочется поменять кулачковый патрон на цанговый, как сделать это, я уже описал выше; надо просто поменять зажимные головки у патронов. Дело на полминуты!
Как сделать универсальную рукоять

Как сделать универсальную рукоять

Вот такая полезная штука получилась из старого маркера и сломанной отвёртки.
Как сделать универсальную рукоять
