Главная » Электроника » Как сделать решетки для вентиляции из листа металла
Корпуса силовых установок, радиоаппаратуры, электроприборов и других похожих изделий должны иметь перфорацию для вентиляции или охлаждения, иначе от выделяемого тепла они могут перегреться и выйти из строя. Выполнить жалюзи нетрудно и для этого не нужного ничего дефицитного и дорогостоящего.
Как сделать решетки для вентиляции из листа металла

Понадобится


Чтобы сделать жалюзи, запасемся следующими материалами и изделиями:
  • листом многослойной фанеры;
  • клеем ПВА;
  • тонким листом металла;
  • шурупами по дереву;
  • баллончиком аэрозольной краски.

Работать нам придется электролобзиком, мини-гриндером, дрелью, струбциной, болгаркой, молотком и др.

Процесс изготовления жалюзи в металлическом листе


Как сделать решетки для вентиляции из листа металла

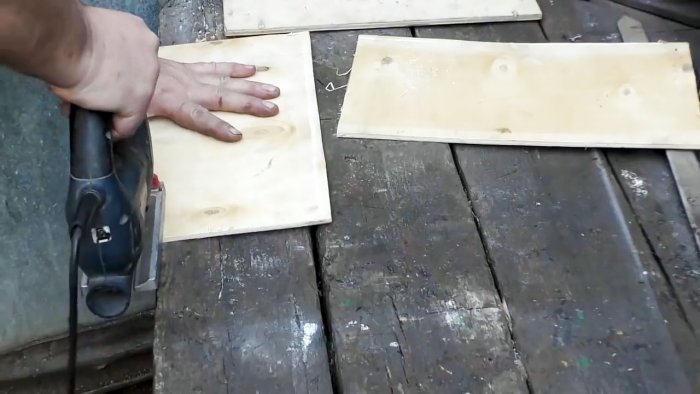

Вначале сделаем матрицу из многослойной фанеры. Для этого вырезаем переносным электролобзиком два прямоугольника требуемых размеров и обрабатываем их по периметру ручным мини гриндером.
Как сделать решетки для вентиляции из листа металла

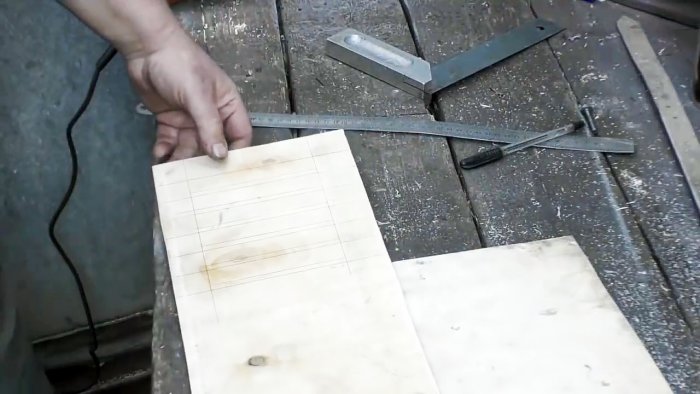

В согласии с тепловым расчетом определяем количество и размеры жалюзи. Переносим эти данные на один из кусков фанеры, пользуясь линейкой и маркером.
Как сделать решетки для вентиляции из листа металла

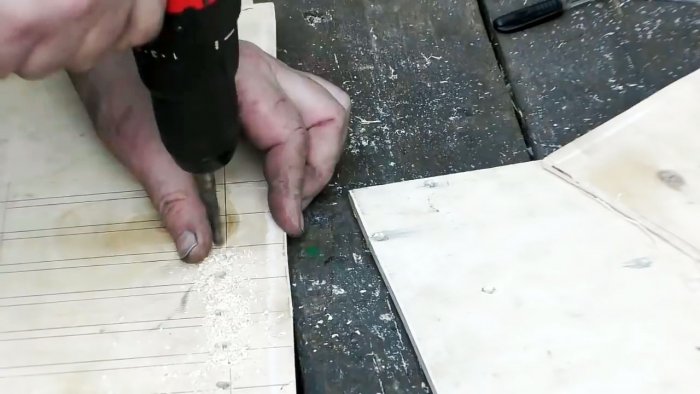

По одному краю заготовки, согласно разметке, сверлим отверстия дрелью в количестве, равном числу жалюзи.
Как сделать решетки для вентиляции из листа металла

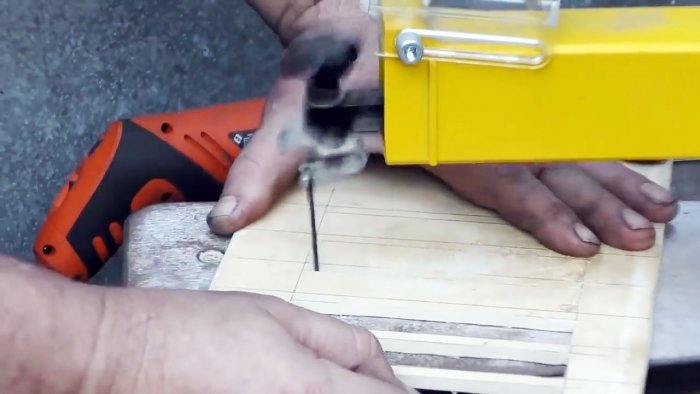

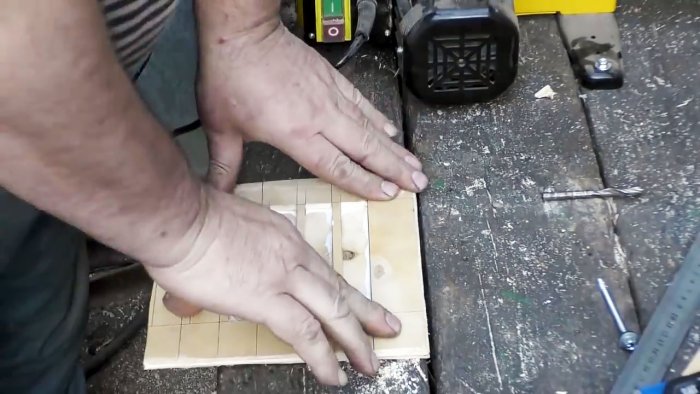

В отверстия устанавливаем пилку электролобзика и выпиливаем контуры по разметке так, чтобы получился требуемый набор перемычек.
Как сделать решетки для вентиляции из листа металла

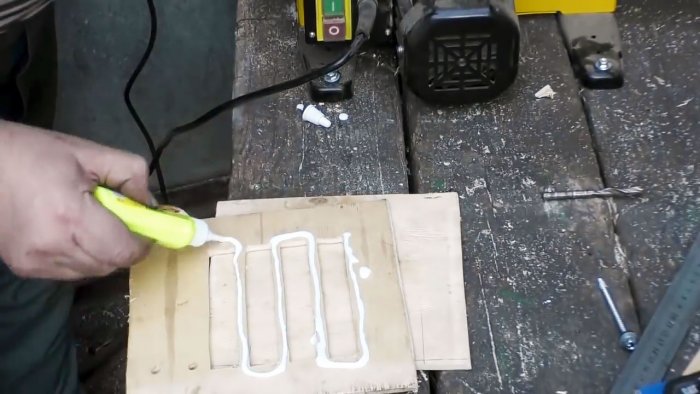

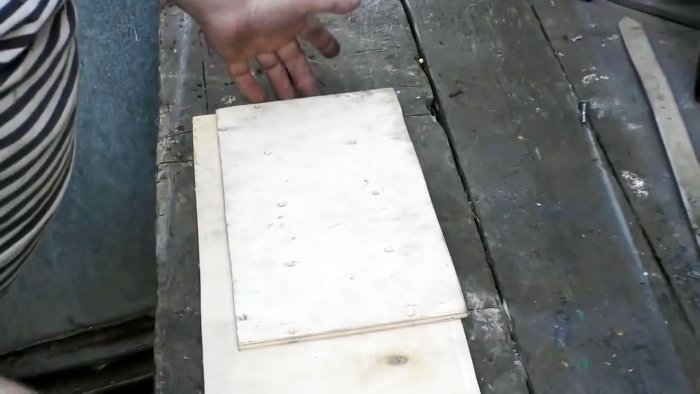

На них и по контуру наносим клей ПВА и накрываем целым куском фанеры.
Как сделать решетки для вентиляции из листа металла

Сверху кладем груз и ждем, пока клей высохнет.
Как сделать решетки для вентиляции из листа металла

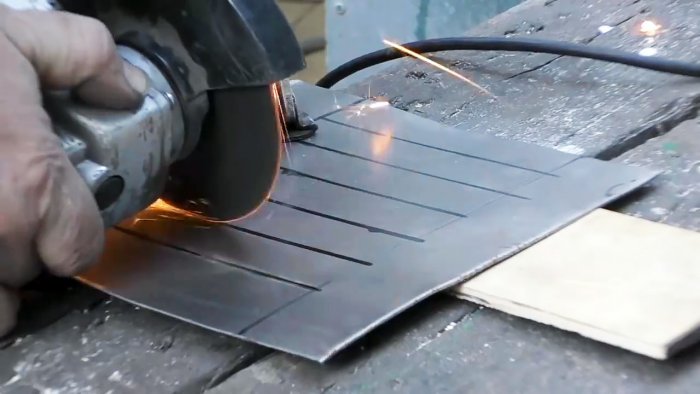

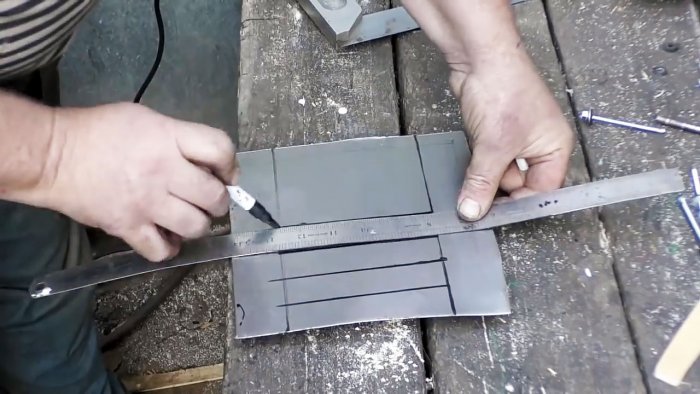

Используя матрицу как шаблон, размечаем металлический лист, предназначенный для изготовления жалюзи. Укладываем его на кусок фанеры с ровной кромкой и, прижав струбциной, выполняем болгаркой по разметке прорези.
Как сделать решетки для вентиляции из листа металла

Как сделать решетки для вентиляции из листа металла

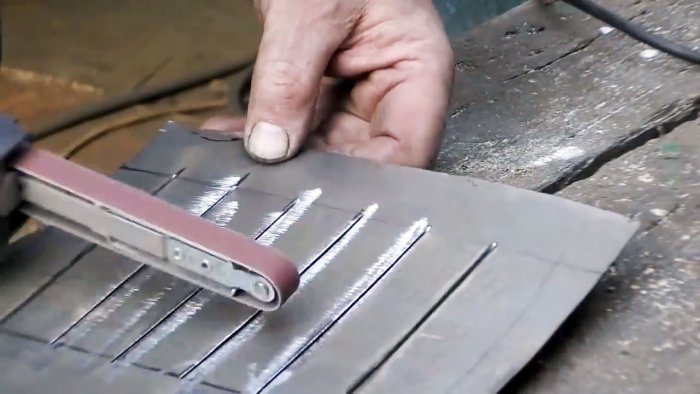

Зачищаем лист с прорезями с двух сторон ручным мини гриндером.
Как сделать решетки для вентиляции из листа металла

От куска фанеры отрезаем часть по ширине, равной длине жалюзи. Обрабатываем по периметру отрезанную часть и с одной отмеренной стороны скругляем углы.

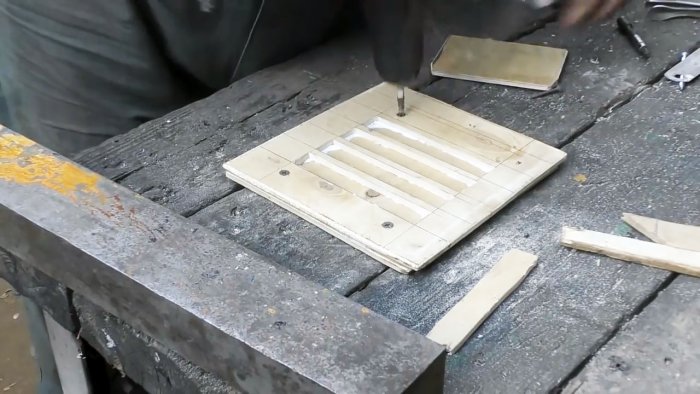

Две склеенные части матрицы закрепляем шурупами к поверхности верстака. При этом часть с перемычками должен быть сверху. На него укладываем металлический лист так, чтобы его первая прорезь совпала с наружной кромкой прорези матрицы.
Как сделать решетки для вентиляции из листа металла

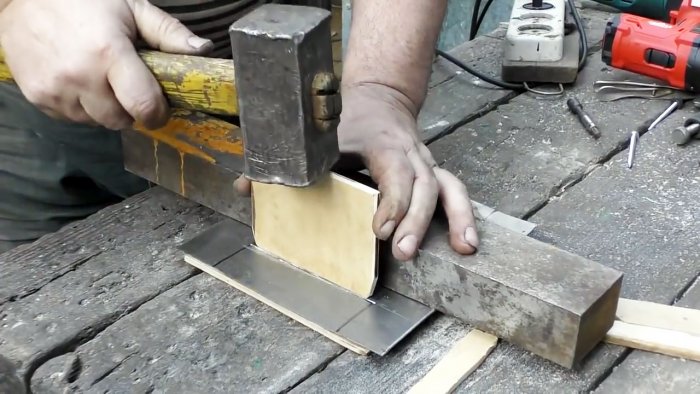

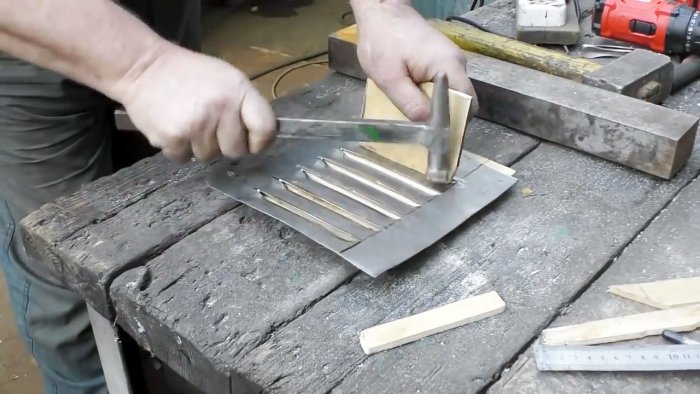

Прижимаем лист к матрице грузом, устанавливаем вдоль прорези листа фанерный «пуансон» и наносим по нему удар молотком. В результате кромка металла прогнется вниз на глубину матрицы. Повторяем эту операцию для всех прорезей металлического листа.
Как сделать решетки для вентиляции из листа металла

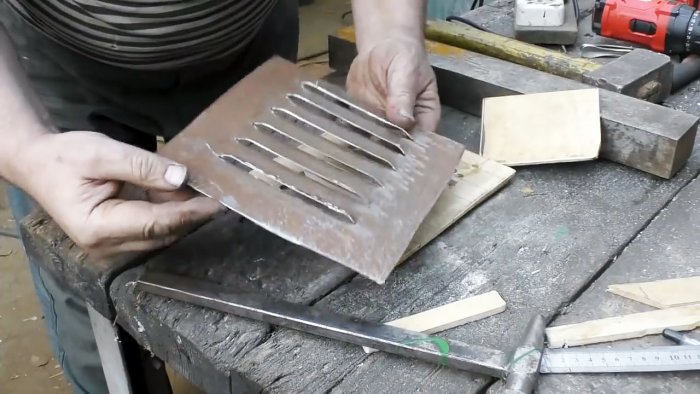

Разворачиваем лист с жалюзи горизонтально на 180 градусов и укладываем его на матрицу. Поочередно прижимая каждую перемычку «пуансоном», рихтуем их молотком.
Как сделать решетки для вентиляции из листа металла

Как сделать решетки для вентиляции из листа металла

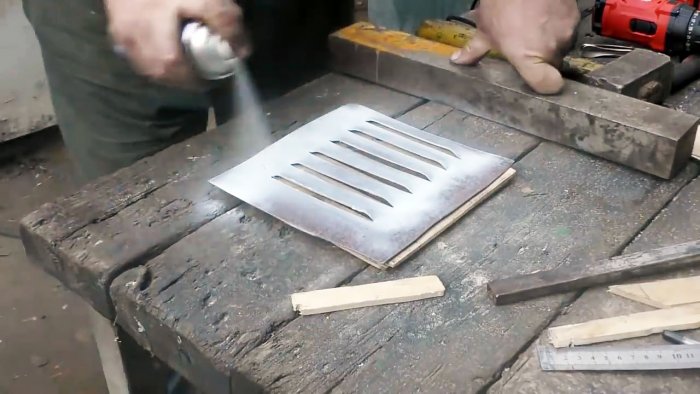

Окрашиваем решетку из аэрозольного баллончика и наше изделие готово к установке на свое место.
Как сделать решетки для вентиляции из листа металла

Можно сделать и сварную матрицу, используя круглую или профильную трубу, пруток, катанку и т. д. Она может быть для конкретного изделия, но на ней можно изготовить любое количество жалюзи, смещая заготовку на один шаг. Главное, чтобы выходная кромка матрицы была равна по ширине шагу жалюзи. Можно также изготовить два и более ряда жалюзи, перекладывая лист под следующий ряд.
Как сделать решетки для вентиляции из листа металла
