» » Простой зажим из дерева для соединения заготовок под прямым углом
При изготовлении деревянных изделий часто приходиться стыковать детали под углом 90 градусов. Чтобы не терять времени на установку и последующий контроль точности соединения, сделаем простой зажим, который обеспечит быстроту точность такой операции.
Простой зажим из дерева для соединения заготовок под прямым углом

Понадобится


Для этого мы обойдемся самыми простыми изделиями и материалами:
  • отрезком деревянной доски;
  • двумя алюминиевыми уголками;
  • четырьмя деревянными брусками;
  • двумя подшипниками качения;
  • клеем ПВА и эпоксидным;
  • двумя шпильками с ручкой-воротком.

Нам придется воспользоваться: сверлильным станком, сверлами и зенковкой, дрелью и шурупами, тисками, шпилькой, заточенной под метчик, маркером, угольником и плоскогубцами.

Порядок изготовления зажима


Простой зажим из дерева для соединения заготовок под прямым углом

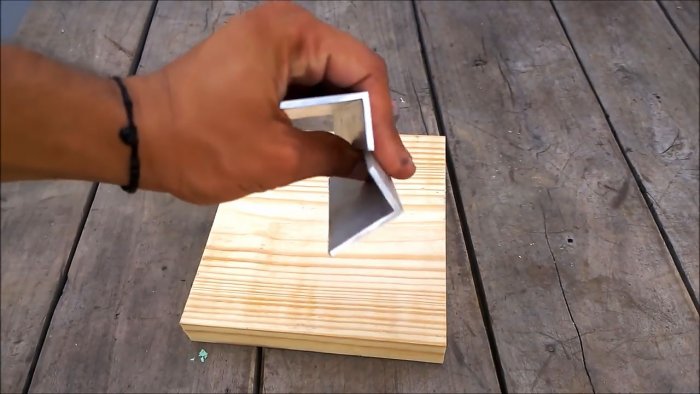

К деревянному основанию крепим два алюминиевых уголка.
Простой зажим из дерева для соединения заготовок под прямым углом

Для этого в них сверлим по три отверстия и рассверливаем их пол головки винтов.

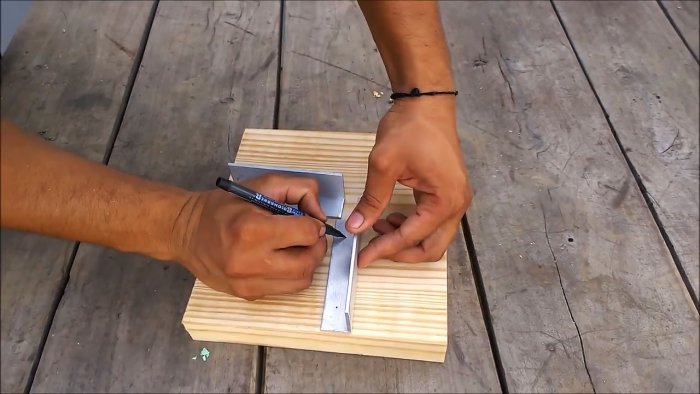

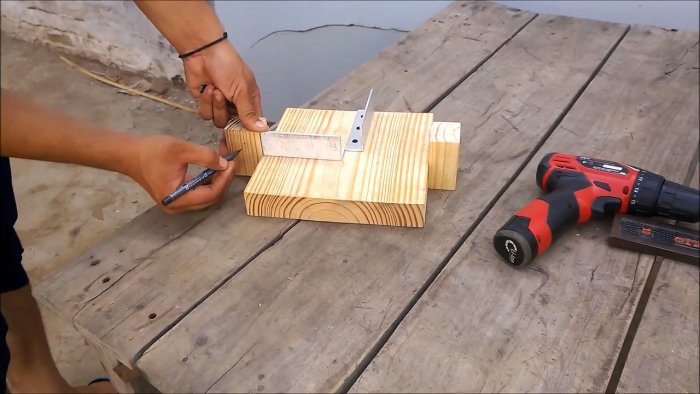

Один конец уголка совмещаем с кромкой основания чуть выше его геометрического центра. Второй уголок приставляем к первому под прямым углом.

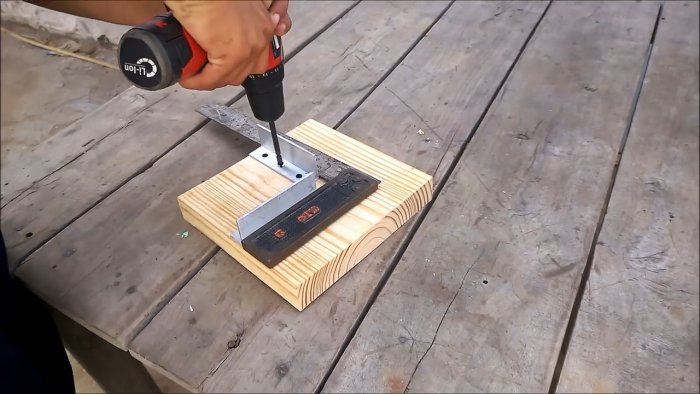

Выверив точность установки угольником, с помощью дрели шурупами крепим уголки к основанию. Причем вертикальные полки обоих уголков должны быть направлены наружу.
Простой зажим из дерева для соединения заготовок под прямым углом

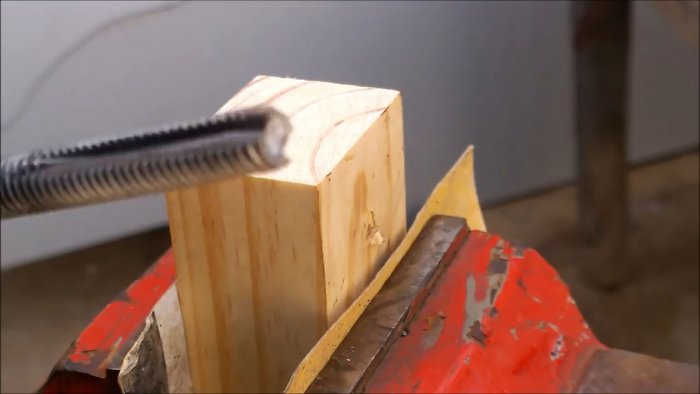

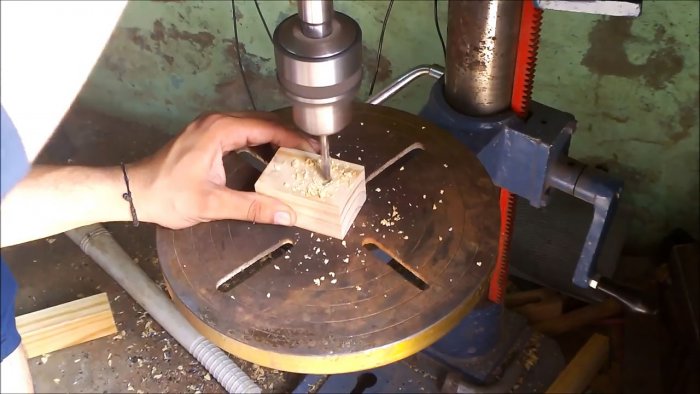

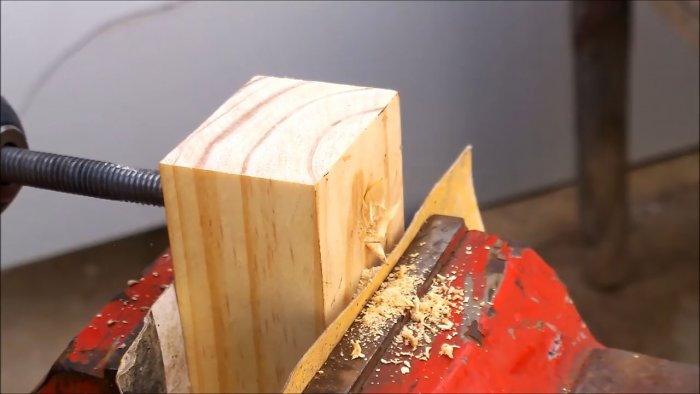

На двух прямоугольных брусочках чуть выше центра делаем разметку и сверлим отверстия, которые затем расширяем и нарезаем резьбу шпилькой, заточенной под метчик.
Простой зажим из дерева для соединения заготовок под прямым углом

Простой зажим из дерева для соединения заготовок под прямым углом

Самодельный мечик из болта.
Простой зажим из дерева для соединения заготовок под прямым углом

Простой зажим из дерева для соединения заготовок под прямым углом

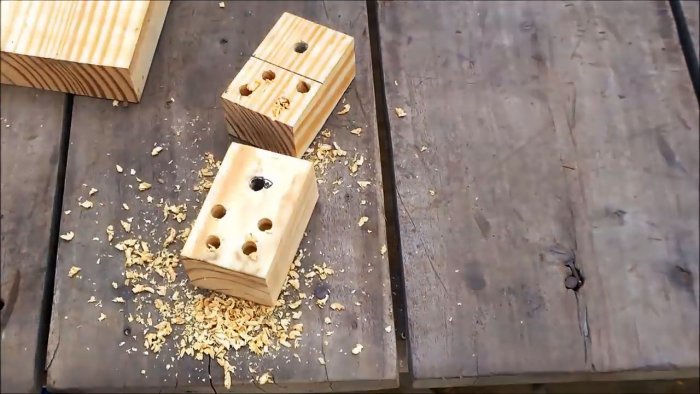

Внизу брусочков выполняем по четыре глухих отверстия.
Простой зажим из дерева для соединения заготовок под прямым углом

На противоположную сторону снизу наносим клей ПВА и приставляем их к двум смежным сторонам основаниям так, чтобы их торцы лежали в одной плоскости, а верхние части с отверстиями были над верхней плоскостью основания.

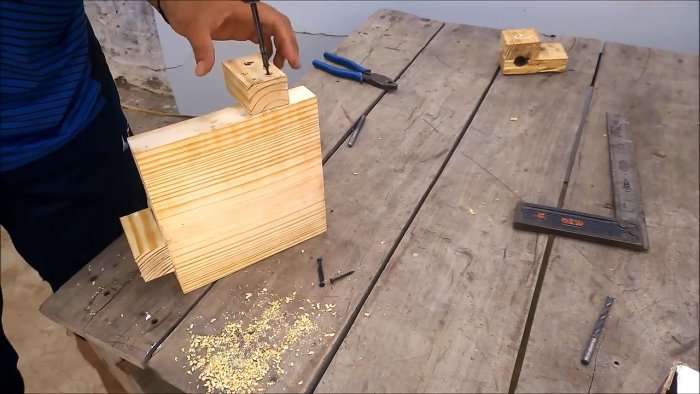

Брусочки располагаем так, чтобы их центры примерно совпадали с центрами соответствующего алюминиевого уголка. В глухие отверстия вворачиваем шурупы, чтобы укрепить положение брусочков на основании.
Простой зажим из дерева для соединения заготовок под прямым углом

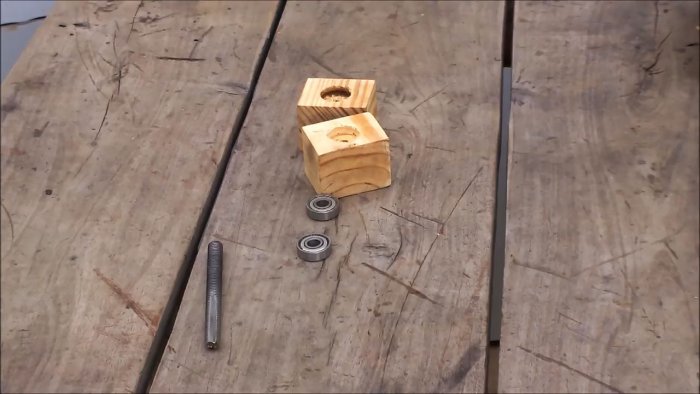

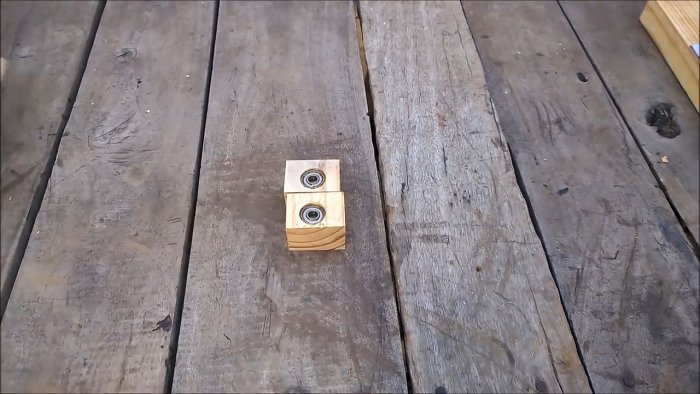

В двух брусочках поменьше в середине формируем глухие углубления под наружный размер подшипников. Наносим в отверстия эпоксидный клей и устанавливаем в них подшипники.
Простой зажим из дерева для соединения заготовок под прямым углом

Простой зажим из дерева для соединения заготовок под прямым углом

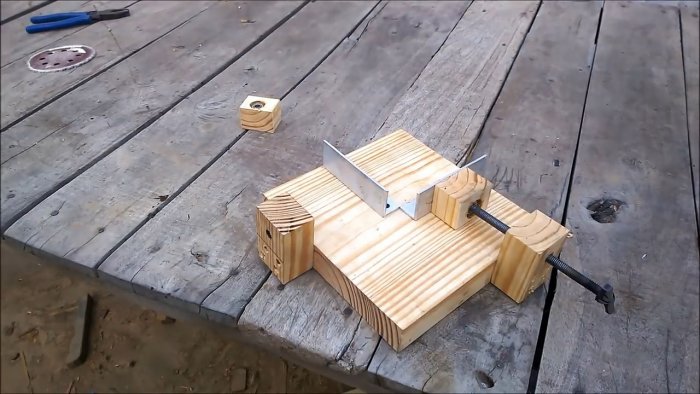

В брусочки с резьбовыми отверстиями вкручиваем шпильки с ручками-воротками, конец которых упираем в подшипники, вклеенные в малые брусочки. Длина шпилек должна позволять прижимать брусочки с подшипниками к полкам алюминиевых уголков. В принципе наш зажим готов к работе.
Простой зажим из дерева для соединения заготовок под прямым углом

Простой зажим из дерева для соединения заготовок под прямым углом

Простой зажим из дерева для соединения заготовок под прямым углом

Проверка работы зажима

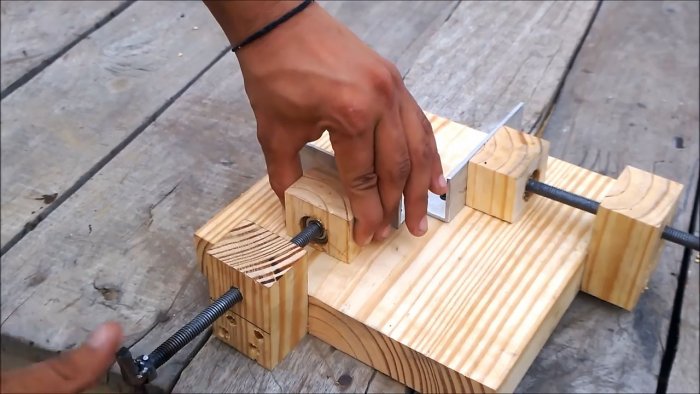

Пользоваться им довольно просто. Помещаем заготовку между брусочком с подшипником и наружной полкой алюминиевого уголка. Прочно зажимаем ее с помощью соответствующей шпильки, вращая ручку-вороток.
Простой зажим из дерева для соединения заготовок под прямым углом

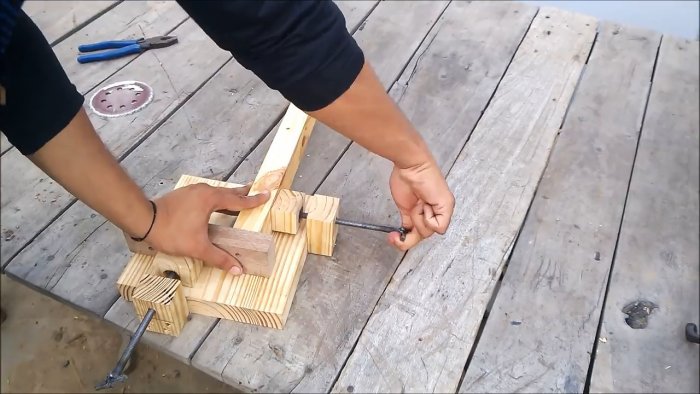

Приставляем поперечно вплотную к первой заготовке вторую и также зажимаем ее между вторым брусочком с подшипником и алюминиевым уголком, вращая свою шпильку.

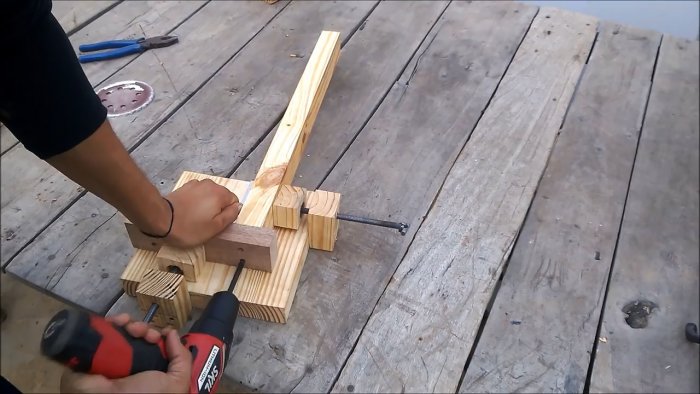

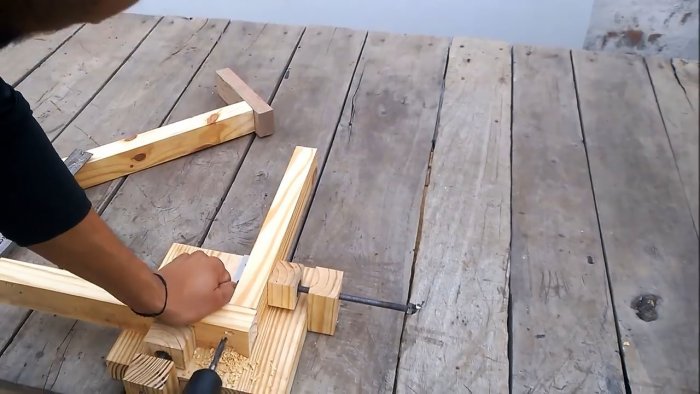

Прочно скрепляем заготовки между собой с помощью шурупов и дрели.
Простой зажим из дерева для соединения заготовок под прямым углом

Простой зажим из дерева для соединения заготовок под прямым углом

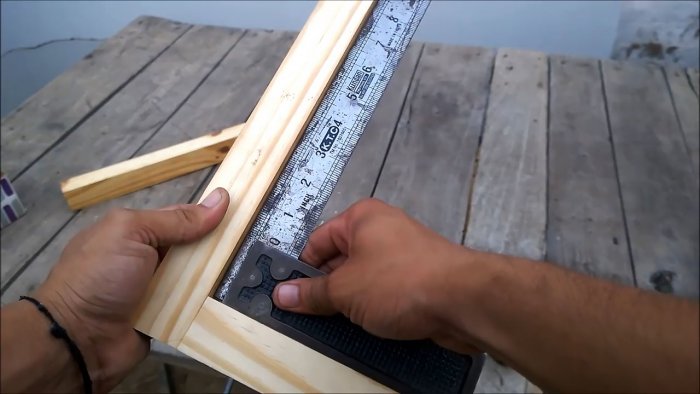

Извлекаем полученную конструкцию из зажима и с помощью металлического угольника контролируем угол, который точно равен 90 градусам.
Простой зажим из дерева для соединения заготовок под прямым углом
