При изготовлении мебели, например, обеденного стола необходимо выбрать способ соединения царги (дощатой рамы) с ножками. Рассмотрим один из простых, но надежных вариантов, как это сделать, и при этом не использовать дополнительное крепление (шурупы, клинья, клей и др.).
Надежный способ тройного углового соединения деревянных деталей

Понадобится


Чтобы показать его, нам понадобится только деревянный брус. Для подготовки заготовок и их обработки придется поработать следующими инструментами и приспособлениями:
  • циркулярной пилой;
  • пильными dado-пазовыми регулируемыми дисками;
  • струбциной;
  • карандашом;
  • шаблоном.

Процесс изготовления тройного углового соединения

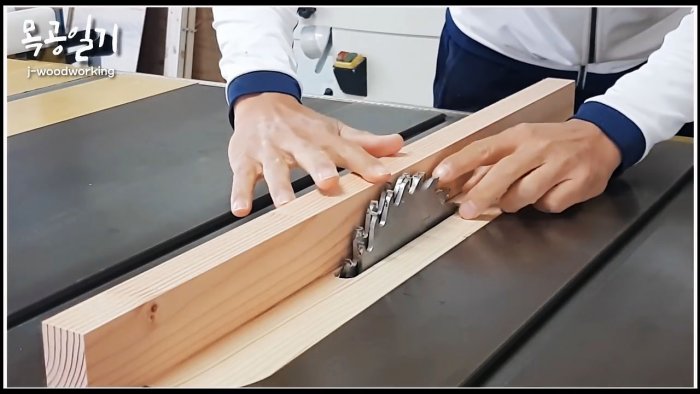

Вырезаем из бруса две длинные рейки. Ножки делаем короткими для удобства работы. Предположим, что нам предстоит изготовление журнального столика.
Из-за того, что вылет диска над столом циркулярной пилы небольшой, этого мало для обработки торца ножки за один проход. Поэтому мы поворачиваем ее на 180 градусов для обработки другой стороны.

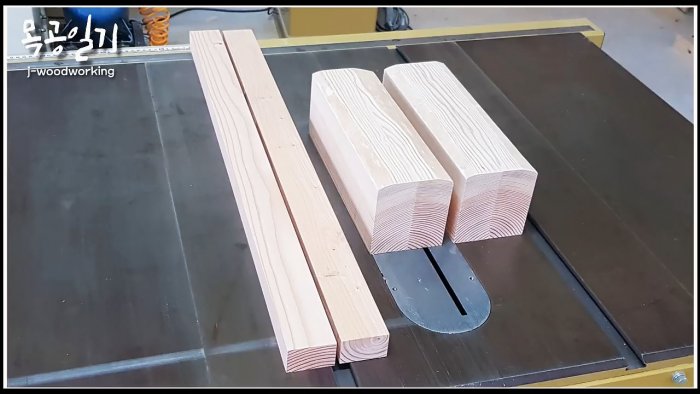

Далее будем работать с двумя ножками и двумя рейками, которых достаточно, чтобы показать способ тройного углового соединения.
Надежный способ тройного углового соединения деревянных деталей

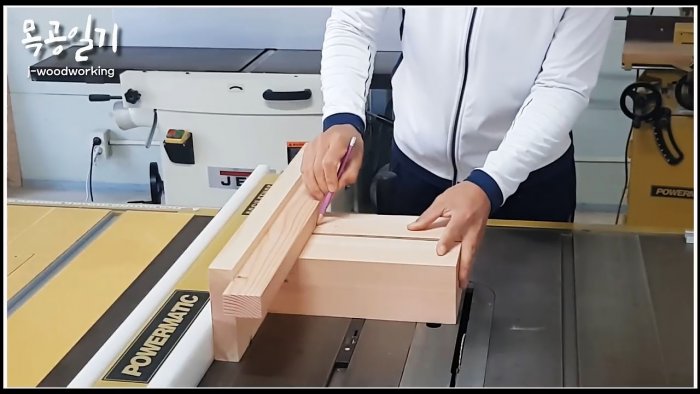

Поочередно ножки прижимаем к упору, а сверху прикладываем рейку. Карандашом отмечаем ножки по одной стороне, затем поворачиваем их на 90 градусов, и проводим вторую линию.
Надежный способ тройного углового соединения деревянных деталей

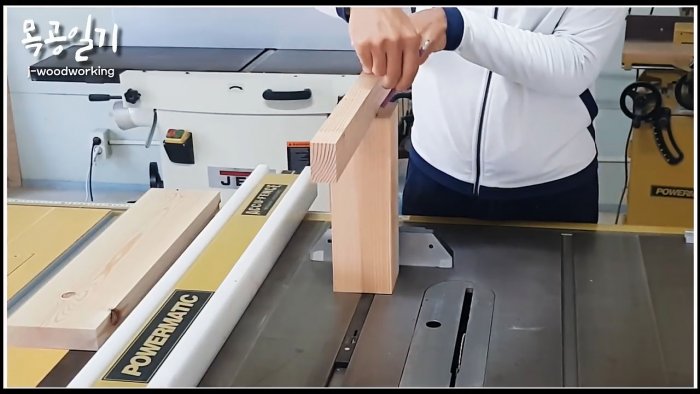

Теперь ножки поочередно устанавливаем вертикально, и наносим поперечные отметки профиля рейки.
Надежный способ тройного углового соединения деревянных деталей

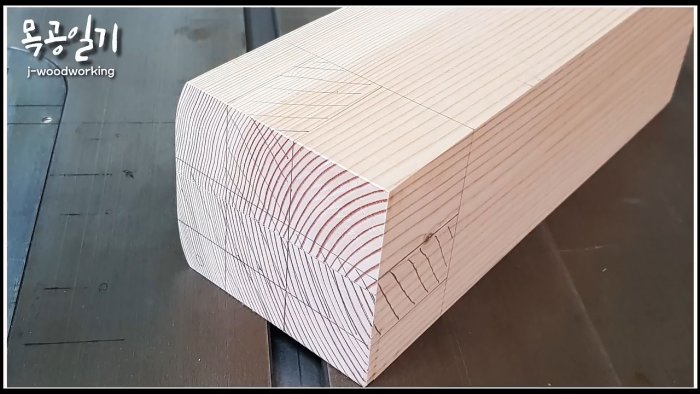

В результате мы должны получить следующую сетку разметки.
Надежный способ тройного углового соединения деревянных деталей

Вместо обычного пильного диска, снятого с циркулярной пилы, устанавливаем dado-пазовый регулируемый диск и выставляем его по высоте, в точности равной ширине рейки.
Надежный способ тройного углового соединения деревянных деталей

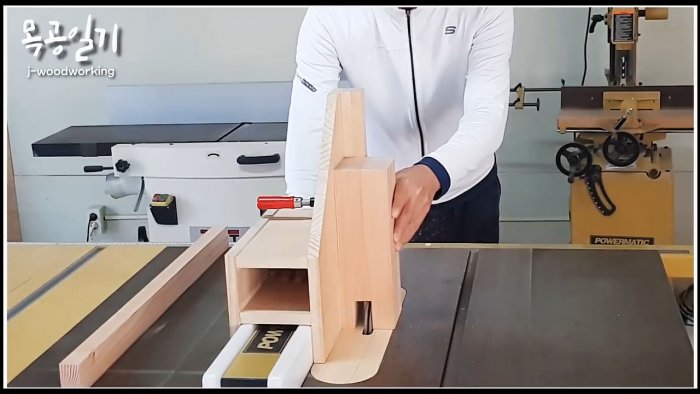

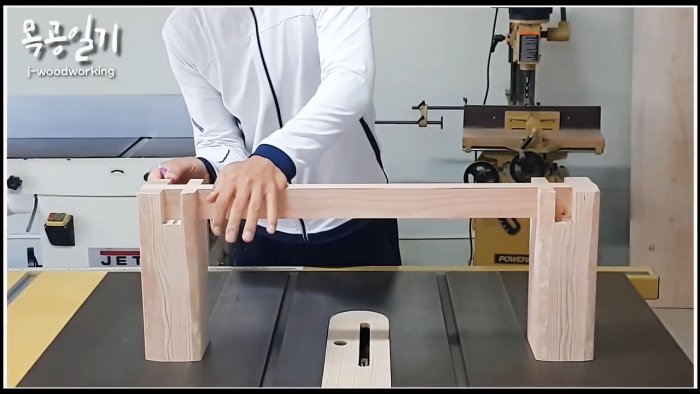

Выполняем ровный пропил в ножке двумя проходами. При этом минимизируем подачу, т. к. dado-диски из-за увеличенной ширины захвата пилят медленно. Изготовив первый паз, проверяем на сколько плотна посадка рейки.
Надежный способ тройного углового соединения деревянных деталей

Надежный способ тройного углового соединения деревянных деталей

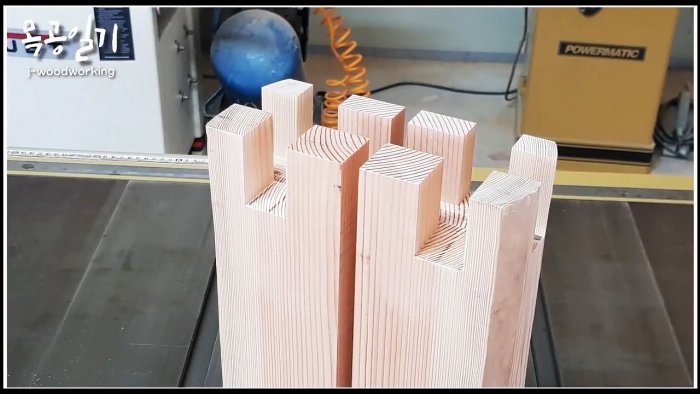

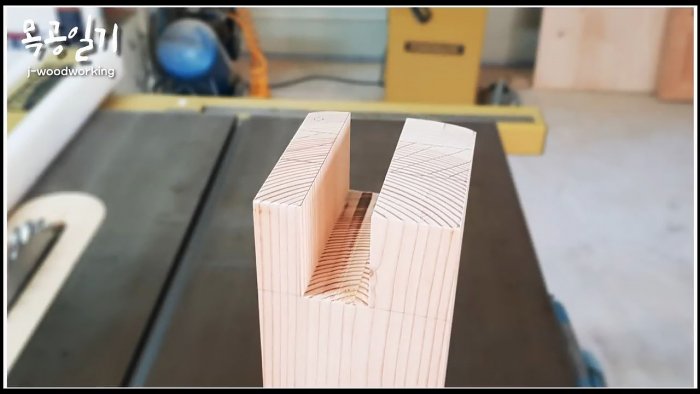

Разворачиваем заготовку на четверть окружности, и приступаем к выполнению второго пропила. Те же операции повторяем и со второй ножкой.
Вставляем в пазы ножек рейки, и на них наносим карандашом разметку вертикалей пазов ножек с двух сторон.
Надежный способ тройного углового соединения деревянных деталей

Надежный способ тройного углового соединения деревянных деталей

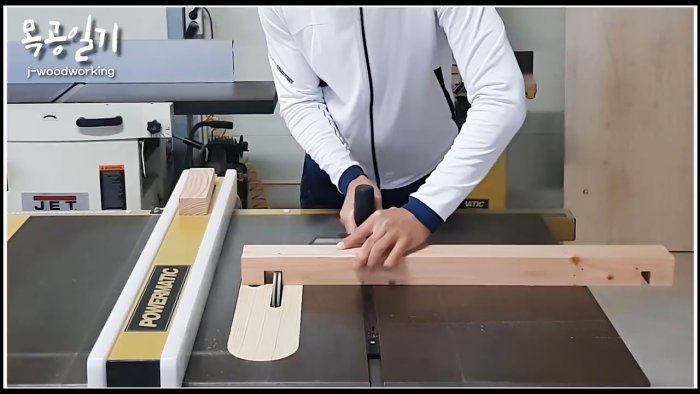

Диск устанавливаем на 50 процентов ширины рейки, и выполняем первый проход в обеих рейках. Для точности обработки используем шаблон, заготовки переворачиваем и делаем второй проход.
Надежный способ тройного углового соединения деревянных деталей

Надежный способ тройного углового соединения деревянных деталей

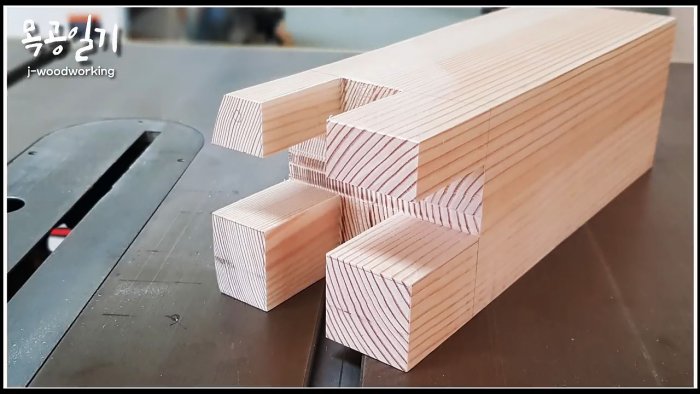

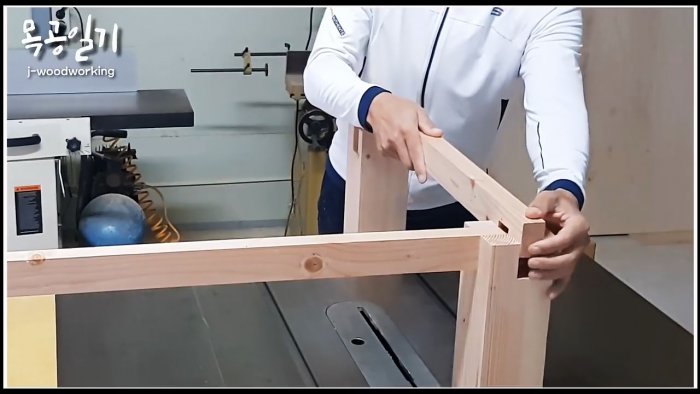

Одну рейку поворачиваем на 180 градусов относительно продольной оси и соединяем с другой. Плотность посадки хорошая. После этого собираем вместе в требуемом порядке все элементы углового соединения, и убеждаемся в том, что оно получилось точным, прочным и эстетичным.
Надежный способ тройного углового соединения деревянных деталей

Надежный способ тройного углового соединения деревянных деталей
