От точности разметки зависит объем работ и качество конечного результата. Существует множество заводских приспособлений для этого, но за них придется выложить немалую сумму. Чтобы не тратить деньги, сделаем самодельную разметку, заменяющая несколько специальных.
Как сделать универсальное прецизионное разметочное приспособление

Понадобится


Для изготовления самоделки мы обойдемся простыми материалами и комплектующими:
  • оргстеклом;
  • шурупами 3,0×16 мм;
  • подшипником;
  • круглым плоским магнитом;
  • клеем.

В работе над разметочным устройством нам придется пользоваться: фрезерным и сверлильным станками; лобзиковой пилой; механическим наждачным кругом; дремелем; тисками, струбцинами и зажимами; отверткой и киянкой.
Учитывая назначение приспособления, нам придется пользоваться: металлической линейкой; угольником с упором; разметочным рейсмусом; циркулем; чертилкой; угломером-транспортиром.

Порядок работы над разметочным устройством


Из оргстекла выполняем основные элементы универсальной разметки – две пластины 14×20 см и 14×13 см.
Как сделать универсальное прецизионное разметочное приспособление

Размечаем на большой пластине угловой вырез по длине от меньшей стороны под 45 градусов.
Как сделать универсальное прецизионное разметочное приспособление

Размечаем паз под линейку.
Как сделать универсальное прецизионное разметочное приспособление

Используя большую пластину и линейку, размечаем меньшую пластину и придаем ей форму «домика» с углом «кровли» под 90 градусов и «основанием» 14 см.
Как сделать универсальное прецизионное разметочное приспособление

Как сделать универсальное прецизионное разметочное приспособление

Как сделать универсальное прецизионное разметочное приспособление

Совмещаем пластины равными сторонами и угломером-транспортиром контролируем совпадение боковых сторон.
Фрезерной головкой после наладки фрезеруем паз под линейку, чтобы одна из боковых граней проходила точно по центру пластин.
Как сделать универсальное прецизионное разметочное приспособление

Как сделать универсальное прецизионное разметочное приспособление

Удаляем защитную бумагу, укладываем в паз линейку, накладываем вторую пластину и проверяем перемещение линейки.
Разметочным рейсмусом намечаем отверстия под крепежные шурупы.
Проверяем точность взаимного расположения пластин по горизонтали и вертикали установкой на ровную поверхность и, используя угольник.
Фиксируем пластины двумя зажимами и сверлим отверстия, рассверливая гнезда под головки шурупов.
Как сделать универсальное прецизионное разметочное приспособление

До закрепления пластин проверяем точность их расположения по линейке, установленной в пазе, по разметке прямого угла на прямоугольнике многослойной фанеры.
Досверливаем ранее намеченные отверстия на пластинах и скрепляем их шурупами.
Как сделать универсальное прецизионное разметочное приспособление

Используя линейку, циркуль и угольник, размечаем полукруглый вырез, симметричный общей площади двух пластин. Лобзиковой пилой осуществляем вырез и срезаем острые края большой пластины.
Как сделать универсальное прецизионное разметочное приспособление

Шлифуем профиль выреза наждачной бумагой на фрезе, закрепленной на шпинделе сверлильного станка.
Как сделать универсальное прецизионное разметочное приспособление

Сверлим ряд симметричных отверстий двумя спиральными и одним перьевым сверлом на большой пластине.
Как сделать универсальное прецизионное разметочное приспособление

Как сделать универсальное прецизионное разметочное приспособление

Выкручиваем шурупы и разъединяем пластины.
Как сделать универсальное прецизионное разметочное приспособление

В центре паза для линейки фрезеруем глухое углубление.
Как сделать универсальное прецизионное разметочное приспособление

Скругляем концы выреза на механическом наждачном круге.
Как сделать универсальное прецизионное разметочное приспособление

При желании на линейку можно наклеить мерную ленту. На малой пластине параллельно основанию проводим линию в центре между верхней точкой выреза и внешним углом. Удаляем защитную бумагу и полируем пластины дремелем, используя полировочную пасту.
Как сделать универсальное прецизионное разметочное приспособление

В большое гнездо в пластине «сажаем» на клей подшипник. Для лучшей посадки используем пластиковую киянку.
Как сделать универсальное прецизионное разметочное приспособление

Так же устанавливаем круглый магнит в гнездо, расположенное в пазе для линейки. Излишки клея удаляем салфеткой.
Как сделать универсальное прецизионное разметочное приспособление

Укладываем линейку в паз, где она теперь будет удерживаться магнитом. Собираем пластины с помощью трех шурупов и отвертки.
Как сделать универсальное прецизионное разметочное приспособление

Тестируем разметочного устройства, вычерчивая прямой угол на эталонной прямоугольной пластине. Его проверка угломером-транспортиром подтверждает отсутствие неточностей.
Как сделать универсальное прецизионное разметочное приспособление

Применение самодельного разметчика


Нашим устройством можно выполнять ряд разметок и операций:

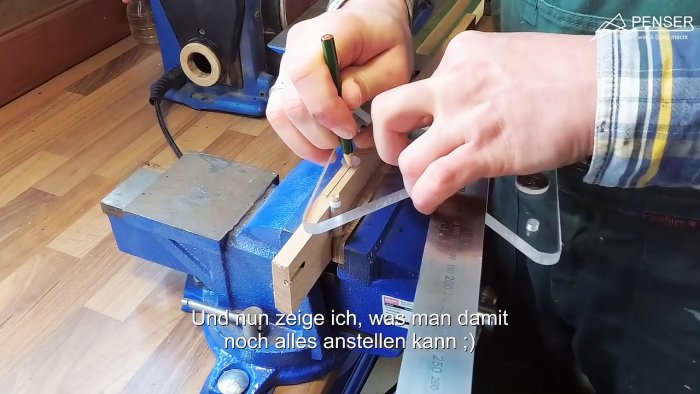

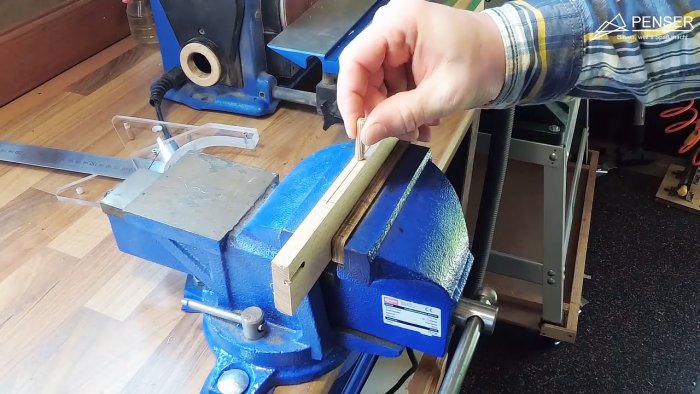

  • Разметка и установка шкантов. На торец заготовки кладем устройство, в отверстие снизу вставляем стержень-ограничитель, который, скользя по поверхности заготовки, обеспечит проведение параллельной линии карандашом, вставленным в другое отверстие.
    Как сделать универсальное прецизионное разметочное приспособление

    Как сделать универсальное прецизионное разметочное приспособление

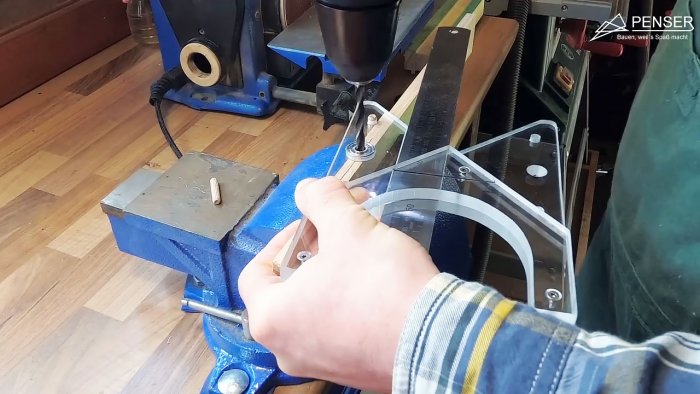

  • Сверление отверстий. Стержень-ограничитель переставляем в другое отверстие, чтобы он скользил по внешней стороне заготовки. Подводим подшипник к отметке и выполняем сверление.
    Как сделать универсальное прецизионное разметочное приспособление

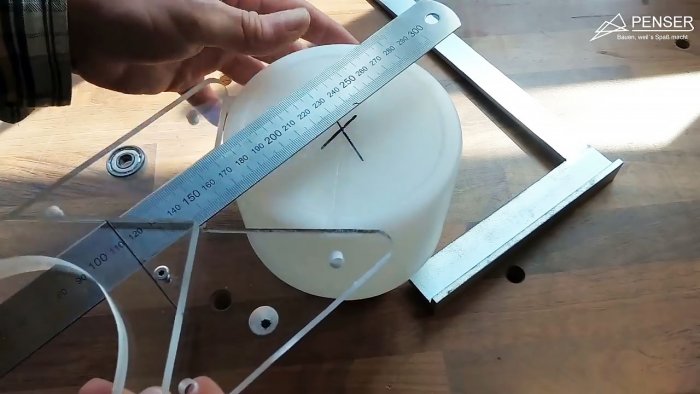

  • Разметка центра круглой детали. Стороны углового паза упираем в боковую поверхность заготовки и по линейке карандашом проводим черту в районе центра. Поворачиваем деталь и снова проводим черту. Для контроля точности выполняем и третью черту. Пересечение линий и будет центром круга.
    Как сделать универсальное прецизионное разметочное приспособление

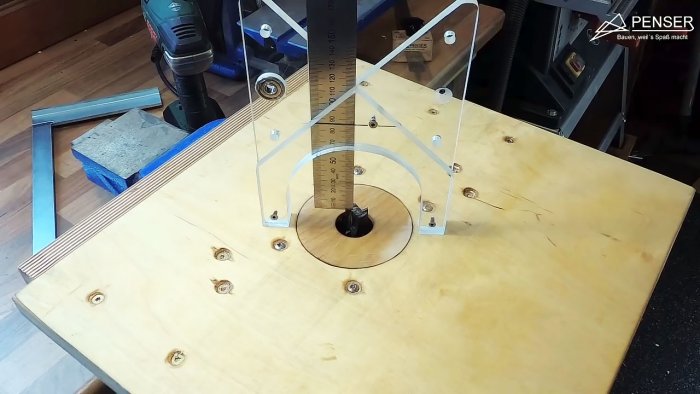

  • Установка глубины фрезерования. Ставим разметчик над фрезой и упираем конец линейки в ее торец. По визиру на пластине определяем высоту выхода фрезы.
    Как сделать универсальное прецизионное разметочное приспособление


И это не все применения которые могут быть у данного приспособления!
