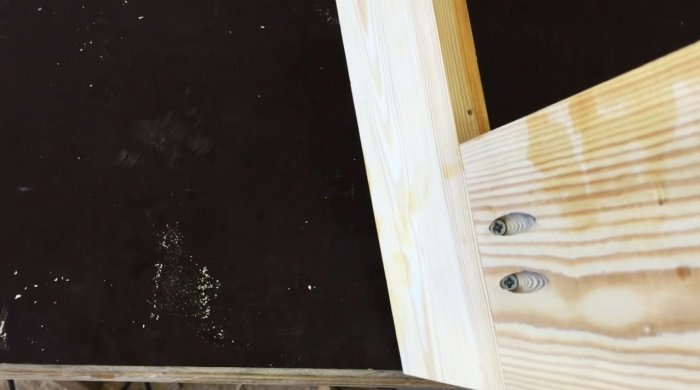

Для сращивания деревянных заготовок применяются различные столярные соединения и крепления, в том числе нагеля, шпонки и саморезы. Их разновидностей сегодня очень много, и соединить две доски не проблема. Однако сложность составляют плоские детали, толщина у которых недостаточна для шипованных соединений, а наружный крепеж будет слишком заметным. Для таких случаев придуман способ соединения «на косой шуруп».
Кондуктор для соединения на косой шуруп

Кондуктор для соединения на косой шуруп

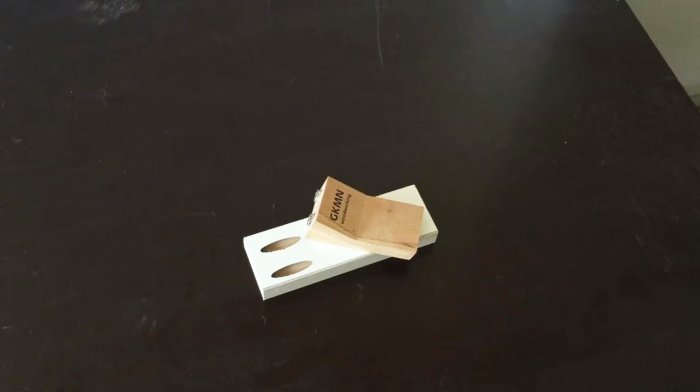

Метод сращивания далеко не новый, но приспособление, которое мы сегодня рассмотрим для него, простое, надежное и самое главное – его можно сделать самому. Оно избавит вас от лишних хлопот прицеливания сверлами разного калибра под точным углом, что от руки сделать крайне затруднительно. Итак, приступим!
Кондуктор для соединения на косой шуруп

Материалы, инструменты


  • Деревянный брусок в сечении – 4,5 см*4 см, длина – 8 см;
  • Стальная трубка с внутренним диаметром – 8 мм, наружным – 10 мм.

Из электроинструмента нам пригодятся:
  • Настольный сверлильный станок со сверлом под отверстия в кондукторе (также подойдет дрель или шуруповерт);
  • Электролобзик;
  • Шлифовальный станок;
  • Ленточная пила;
  • Болгарка (УШМ).

Из ручного инструмента пригодятся: тиски, струбцины, угломер-квадрант или транспортир, наждачка и рулетка с карандашом.

Изготовление кондуктора для косых отверстий

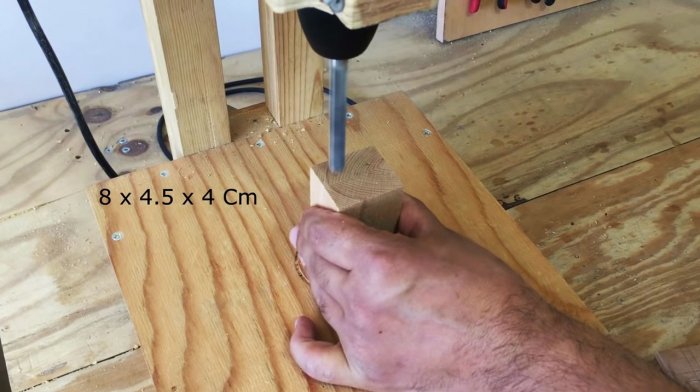

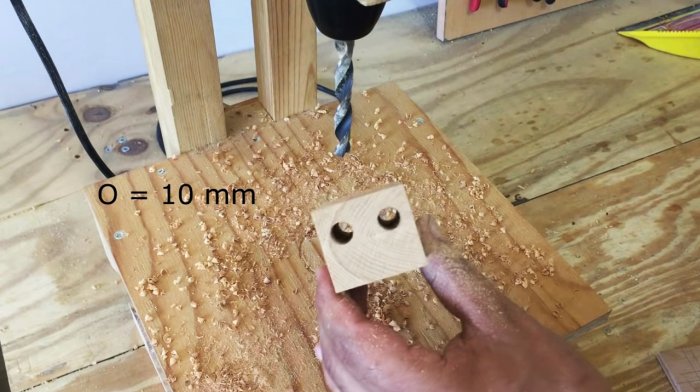

В бруске-заготовке необходимо проделать несколько сквозных рабочих отверстий. Это можно сделать на стационарном сверлильном станке или дрелью. Диаметр отверстий подбирается под наружный диаметр трубок, которые будут проходить через эти отверстия.
Кондуктор для соединения на косой шуруп

Кондуктор для соединения на косой шуруп

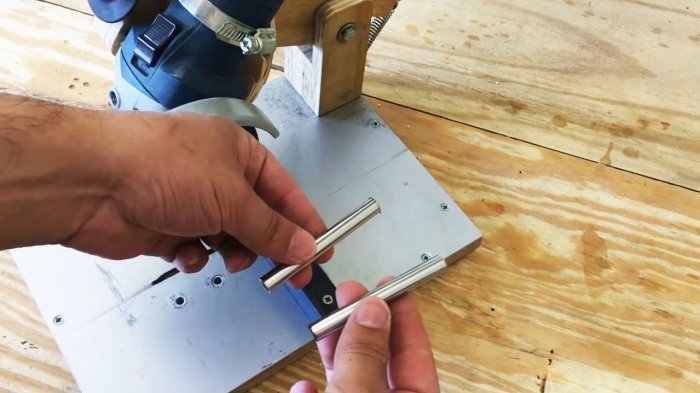

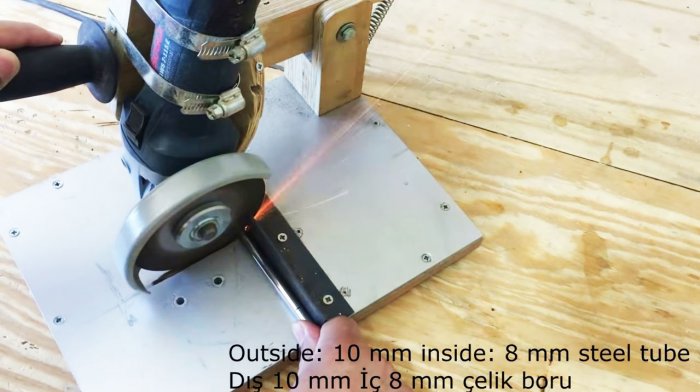

Далее подготавливаем металлические трубки-направляющие. Они нужны для того, чтобы сверло не развальцовывало отверстия в мягкой древесине. Режем их болгаркой по размеру высоты бруска с запасом в 5 мм.
Кондуктор для соединения на косой шуруп

Кондуктор для соединения на косой шуруп

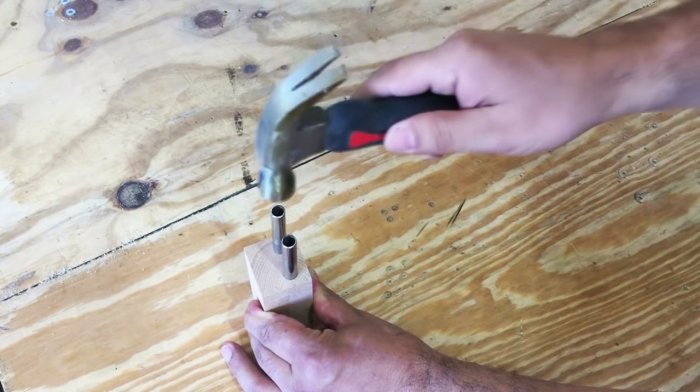

Забиваем трубки до упора молотком. Если отверстия прослаблены, трубки снаружи можно обработать тем же отрезным кругом болгарки (УШМ) или посадить на клей.
Кондуктор для соединения на косой шуруп

Кондуктор для соединения на косой шуруп

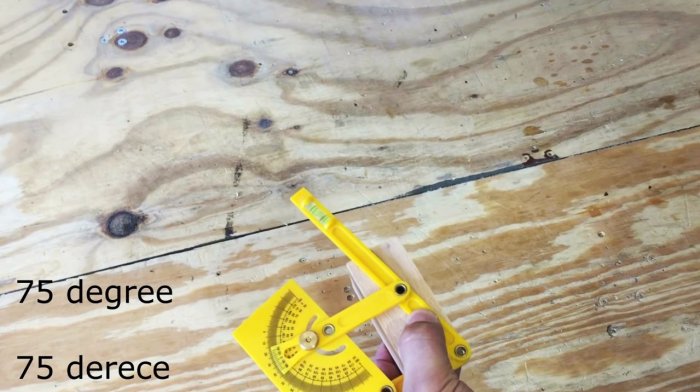

Отмечаем линию плоскости нашего кондуктора. Угол наклона составляет 15о. Для разметки удобно использовать недорогой угломер-квадрант.
Кондуктор для соединения на косой шуруп

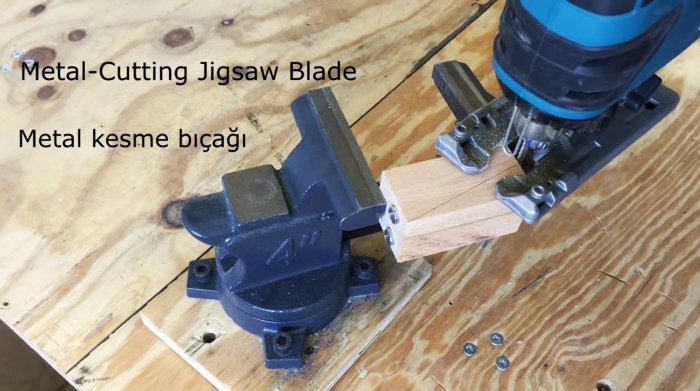

Зажимаем брусок в тиски, и обрезаем его по размеченной линии электролобзиком. Полотно для этого стоит подобрать универсальное, с мелким зубом, предназначенное для распила древесины и металла.
Кондуктор для соединения на косой шуруп

Кондуктор для соединения на косой шуруп

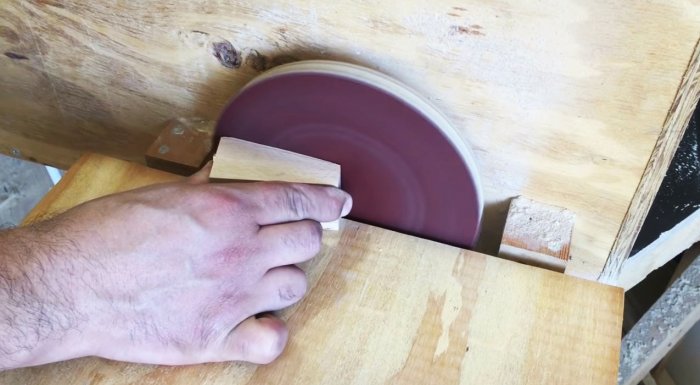

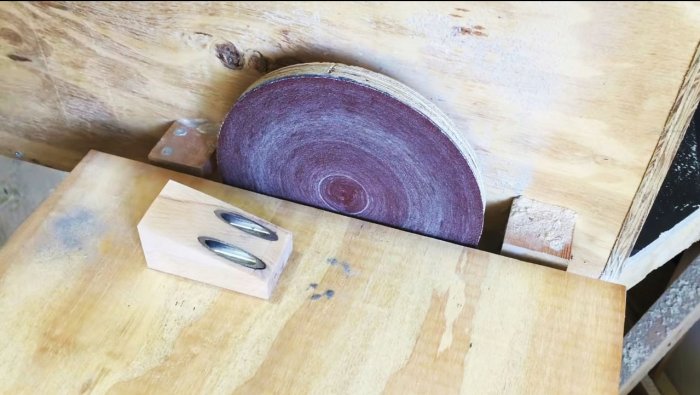

Плоскость кондуктора после распила далека от идеальной. Выравниваем ее на шлифовальном станке таким образом, чтобы боковые грани бруска оставались перпендикулярны ей.
Кондуктор для соединения на косой шуруп

Кондуктор для соединения на косой шуруп

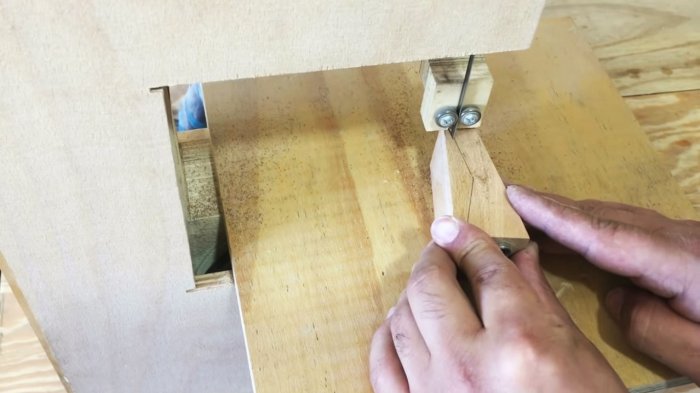

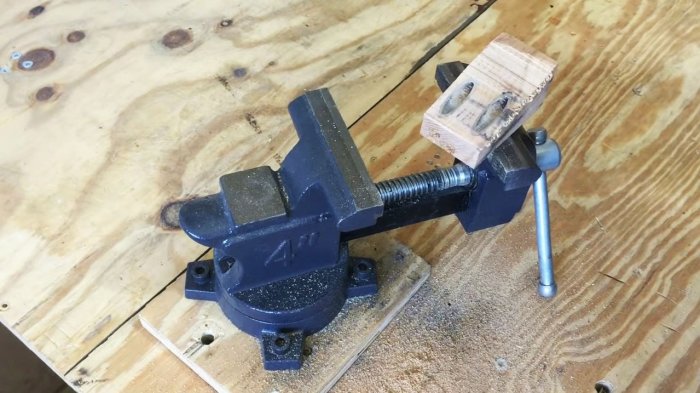

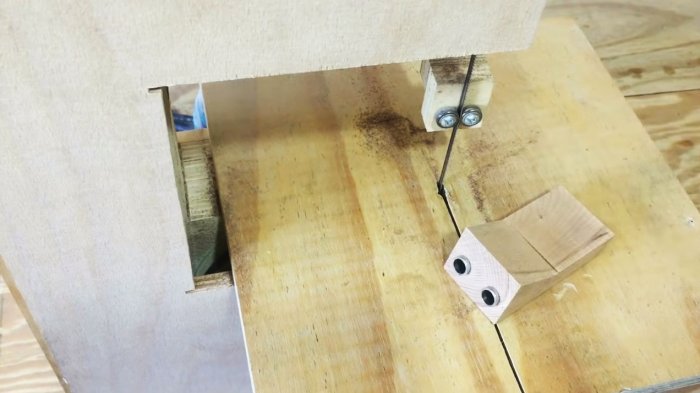

Если оставить наш шаблон на этом этапе, то прижать его к заготовке струбциной будет проблематично. Всему виной наклонная плоскость, которая образовалась снаружи бруска после его распила. Чтобы избежать этого, необходимо сработать ее, сделав зону для пятки струбцины. Срез должен получиться слегка вогнутым так, чтобы линия передней его части, определенная под струбцину, стала параллельной нижней плоскости шаблона. После распила на ленточной пиле или электролобзиком, кондуктор можно слегка обработать наждачной бумагой.
Кондуктор для соединения на косой шуруп

Кондуктор для соединения на косой шуруп

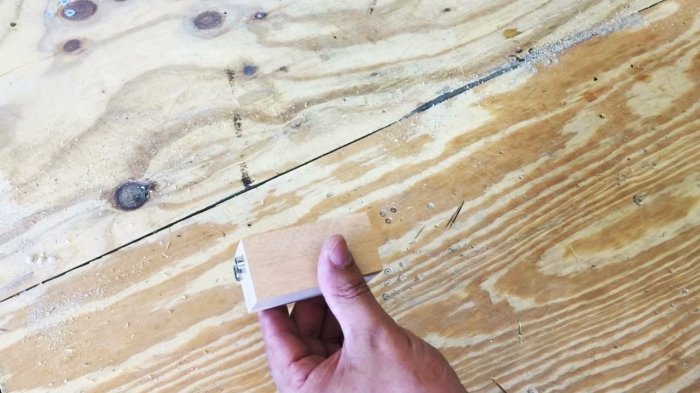

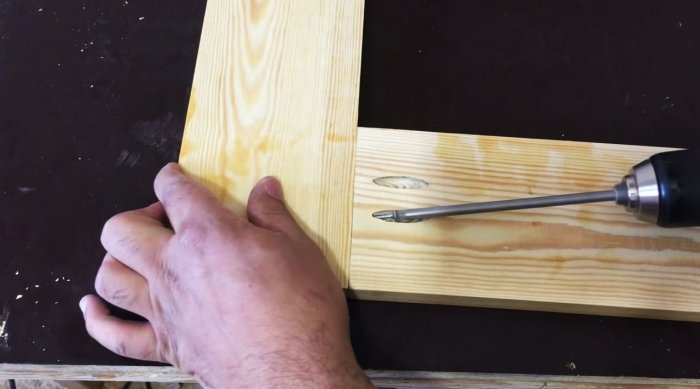

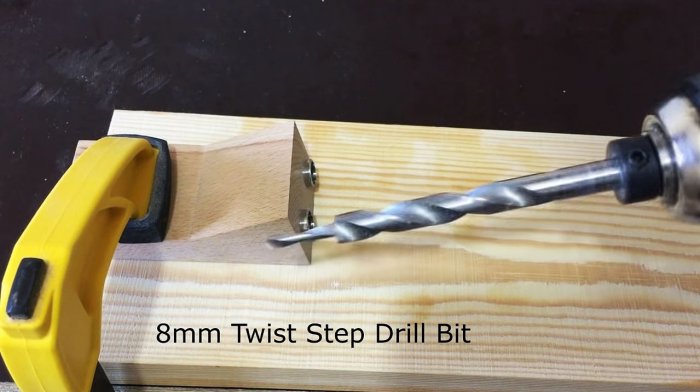

Остается проверить работоспособность кондуктора, прижав его к заготовке на рабочем столе струбциной. Саморезы для таких соединений используются исключительно с плоской шляпкой, которая не дает растрескаться древесине при сращивании двух деталей. Для сверления отверстий под них идеально подойдет двухступенчатое сверло Twist, с начальным диаметром – 4-5 мм, и конечным – 8 мм. Также для закручивания саморезов вам понадобится длинная бита. Вот и всё, всем удачи!
Кондуктор для соединения на косой шуруп

Кондуктор для соединения на косой шуруп

Смотрите видео


Прокомментировать
Вконтакте Одноклассники facebook
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Комментарии (9)
  1. Сергей K
    #1 Сергей K Посетители 4 апреля 2019 18:19
    0
    Кондуктор то не проблема смастерить, а вот такое сверло - в оффлайне одно стоит как набор на Али... И что интересно, не так уж много предложений :(
    1. велл
      #2 велл Гости 4 апреля 2019 19:40
      0
      Не надо себя зарывать -двумя обычными плевое дело. Замерил глубину и вперед!
    2. Qwst
      #3 Qwst Гости 5 апреля 2019 21:25
      0
      Порядка 4$ стоит на Алике, для тех кому реально надо, это вполне доступно, да и выбор диаметров достойный
      1. Сергей K
        #4 Сергей K Посетители 7 апреля 2019 15:26
        0
        Неплохо бы ссылочку на сверла 8мм. Поиск по Али мне дал кучу таких сверл, в принципе все порядка 4 баксов, но вот диаметры совсем не наши 3/8, 9, 9,5мм
        Нашего стандарта только в дорогостоящих наборах :(
        1. Qwst
          #5 Qwst Гости 7 апреля 2019 18:37
          1
          А в чем проблема 9-9,5мм сверл и почему они не "наших" стандартов?

          ссылка на Али, сверла Twist на 8 и 10мм, бюджетный некуда))
          1. Сергей K
            #6 Сергей K Посетители 7 апреля 2019 23:17
            0
            Обычный шуруп имеет головку 8мм и 3,5-4 мм тело. Именно для таких и делают сверла 8 на 4 мм. С другой стороны надо же дырки чем-то закрыть? У нас стандарт шкантов опять же 8 мм.
            Как писали выше, можно и простым сверлом засверлиться ;) Но зачем такие сложности, если все продумано до нас?!
            1. Qwst
              #7 Qwst Гости 8 апреля 2019 13:27
              1
              Что мешает сделать заглушки самому и нужного диаметра? Делаете отверстие нужного диаметра в металлическом уголке, и пробиваете штапик или квадратный брусок через него, затем отпиливаете по длине и всего делов;)..еще и породу древесины так можно подобрать, а стандартные на 8мм делаются только из бука или березы, да и рифленые по бокам, не айс!...и кстати, в статье имелись ввиду именно прессшайбы, а шляпа у них 10-11мм, т.е. еще больше. А обычный шуруп хуже, может рассечь древесину при сжатии заготовок, если не сразу, то потом уж точно.
            2. Akril
              #8 Akril Посетители 12 апреля 2019 11:43
              0
              Сергей, ссылку на Али здесь сложно вставить...а что до сверел нескольких, это реально геморой еще тот, сверло Twist прекрасно экономит время на все эти манипуляции, думаю именно его и стоит поискать и заказать именно с расчетом под ваши условия работы.
        2. Сергей K
          #9 Сергей K Посетители 14 октября 2019 17:08
          0
          Видимо самому придется...
          ru.aliexpress.com/item/32832469615.html
