» » Как изготовить станочные тиски своими руками
Станочный или сверлильные тиски незаменимы для работы с мелкими деталями в любой мастерской или гараже. В этом мастер классе я расскажу, как я изготовил тиски для сверлильного станка своими руками. Учитывая, что часто необходимо зажимать детали разной толщины, я внес небольшую «фишку» к конструкцию для быстрого изменения ширины зажима, но обо всем по порядку.
Как изготовить станочные тиски своими руками

Из материалов нам понадобится:


  • - брус 50х50 мм;
  • - фанера толщиной 12 мм;
  • - шпилька М10 и гайка М10;
  • - шайба усиленная 8;
  • - шайба 6;
  • - три самореза по дереву с широкой шляпкой;
  • - саморез по дереву 25 мм;
  • - столярный клей (я использовал ПВА).

Пошаговый мастер класс изготовления сверлильных тисков

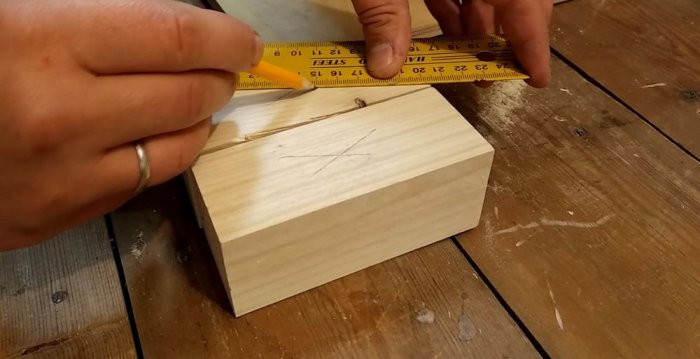

Отрезаем три бруска 50х50х120 мм и на двух их них размечаем центры, проведя две диагонали от противоположных углов заготовки.
Как изготовить станочные тиски своими руками

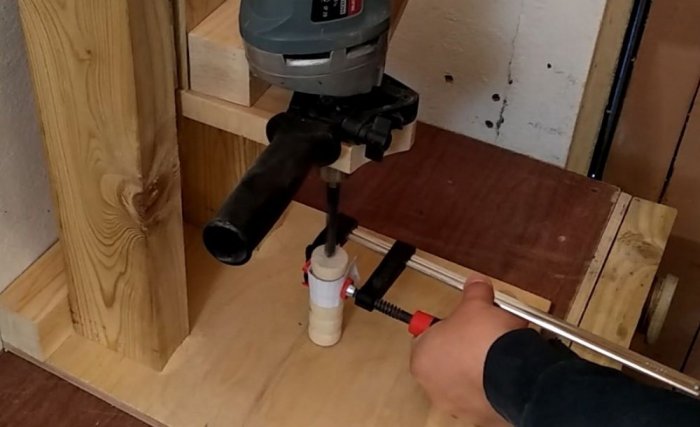

На первом бруске по размеченному центру выполняем последовательно сквозное отверстие 10 мм, а потом соосно диаметром 16 мм на глубину 8 мм.
Как изготовить станочные тиски своими руками

Затем приглядываем гайку М10.
Как изготовить станочные тиски своими руками

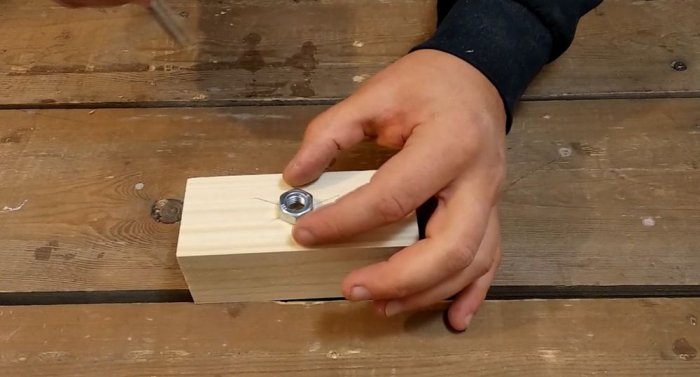

И по контуру гайки размечаем контру гайки карандашом или, как это сделал я, стамеской.
Как изготовить станочные тиски своими руками

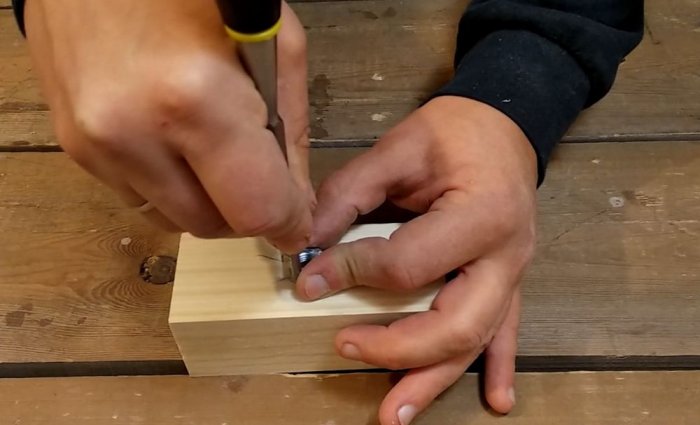

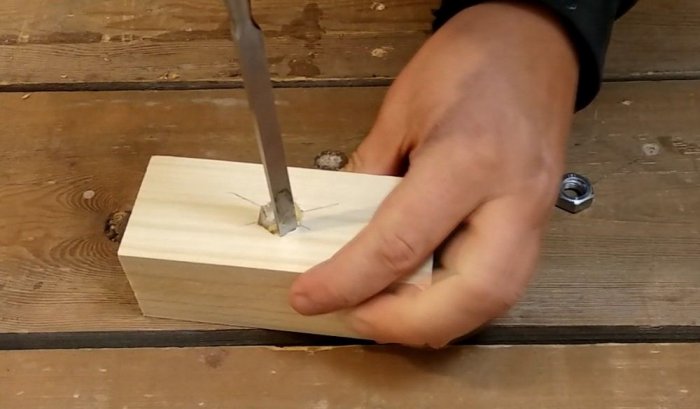

Работая стамеской, выполняем шестигранное отверстие в бруске на глубину, равную глубине второго отверстия на 16 мм.
Как изготовить станочные тиски своими руками

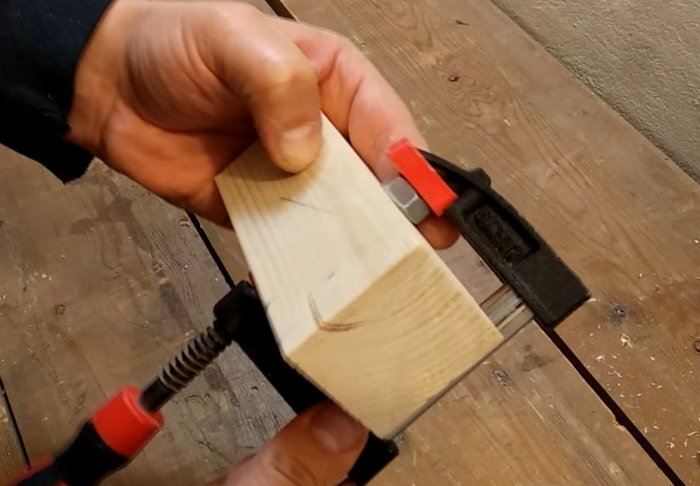

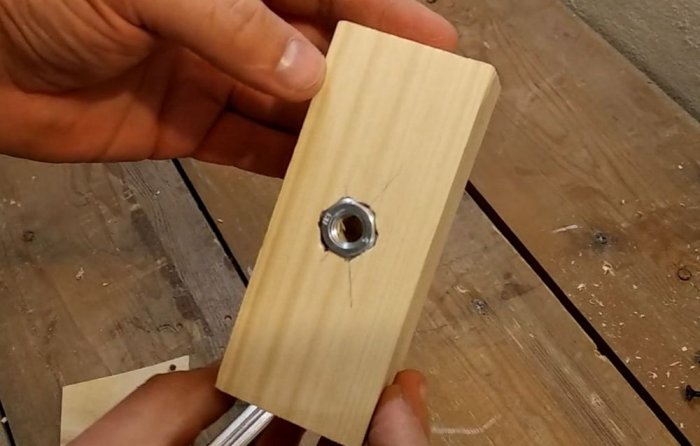

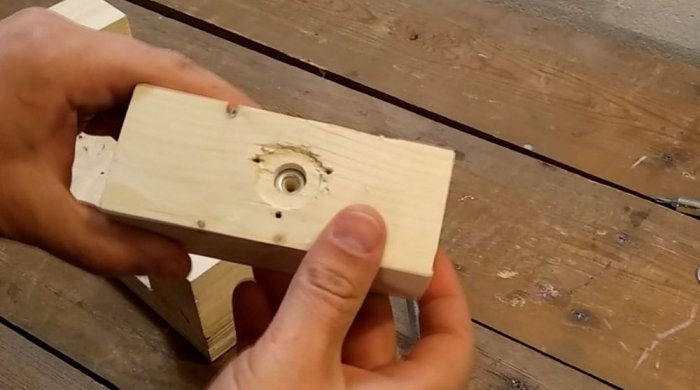

Запрессовываем гайку в полученное отверстие при помощи струбцины, хотя можно и просто забить молотком.
Как изготовить станочные тиски своими руками

Как изготовить станочные тиски своими руками

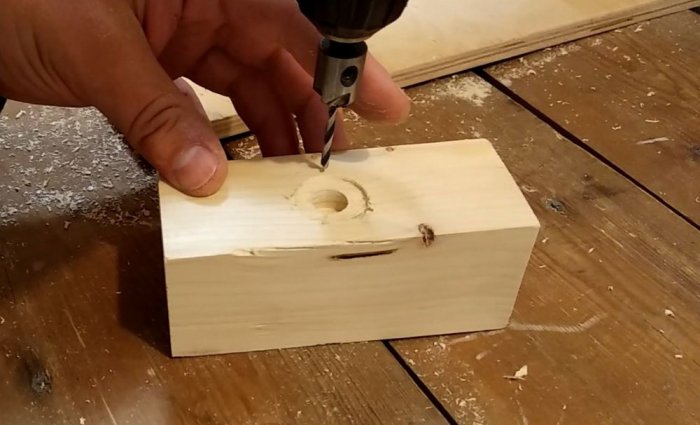

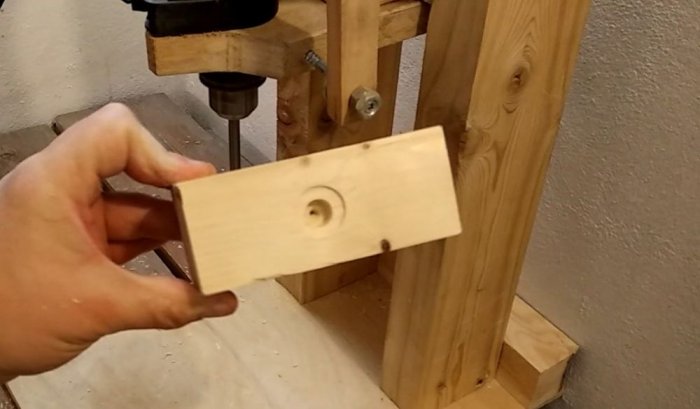

Берем второй брусок и по разметке сверлом Форстнера выполняем отверстие 24 мм на глубину 2 мм, затем соосно второе отверстие на 12 мм и глубиной 6 мм.
Как изготовить станочные тиски своими руками

По периметру отверстия 24 мм равномерно, через 120 градусов засверливаем еще три отверстия диаметром 3 мм под саморезы.
Как изготовить станочные тиски своими руками

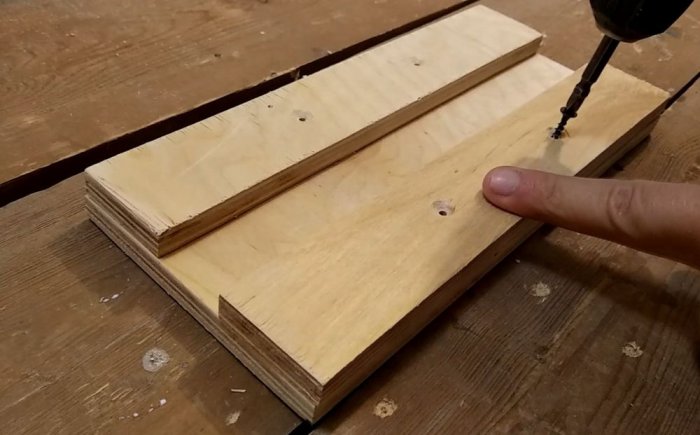

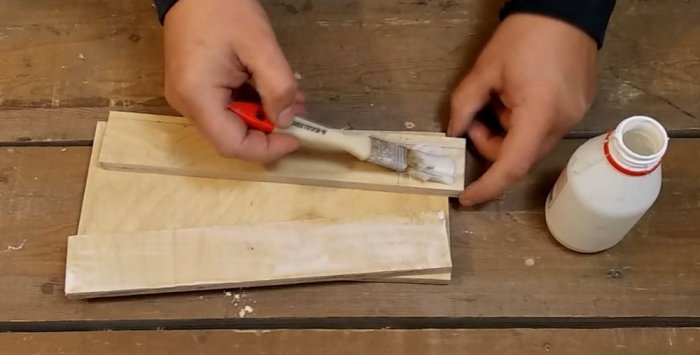

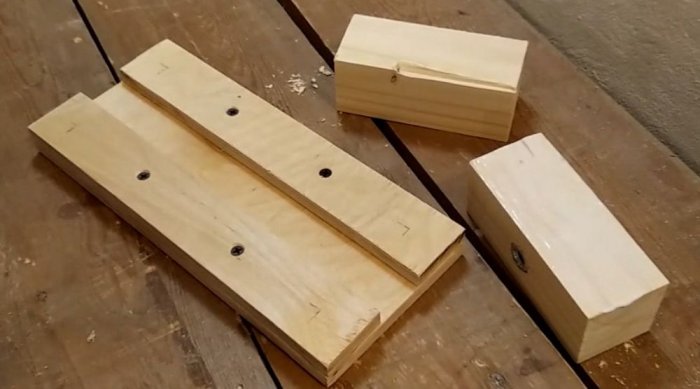

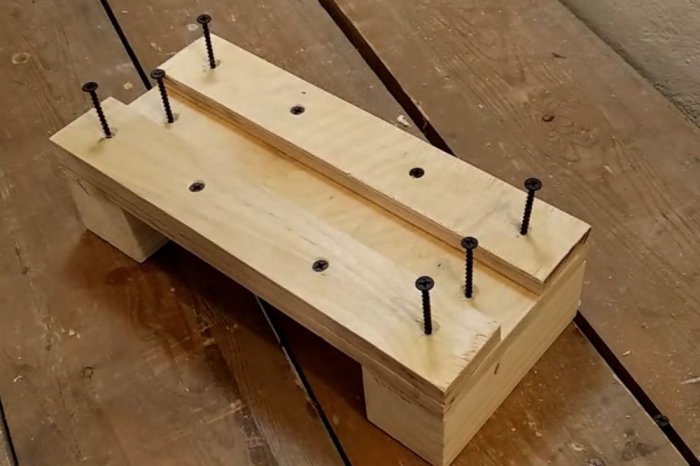

Далее соберем основание тисков из фанеры толщиной 12 мм – нам понадобятся куски 120х270 мм и два по 45х270 мм. Предварительно проклеив соединяемые части скрепляем их саморезами по дерезу длиной 19 мм (предварительно для саморезов выполните отверстия с фаской под потайную головку крепежа).
Как изготовить станочные тиски своими руками

Как изготовить станочные тиски своими руками

Аналогично закрепляем стационарную губку тисков и упорную часть.
Как изготовить станочные тиски своими руками

Как изготовить станочные тиски своими руками

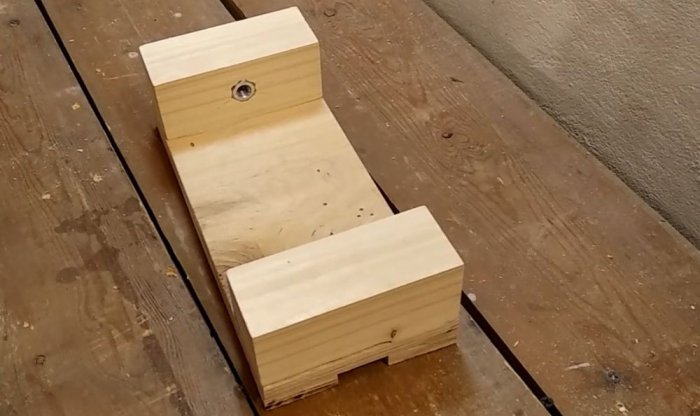

Стационарная часть тисков готова.
Как изготовить станочные тиски своими руками

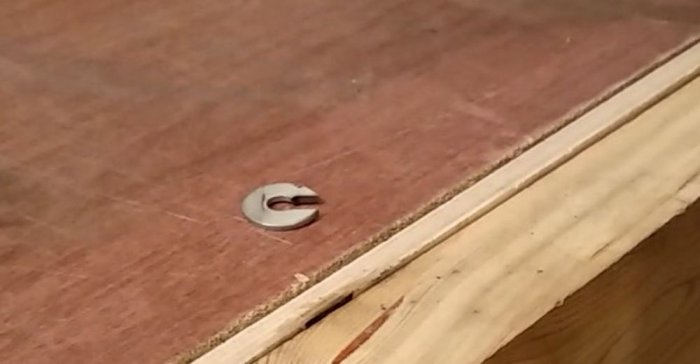

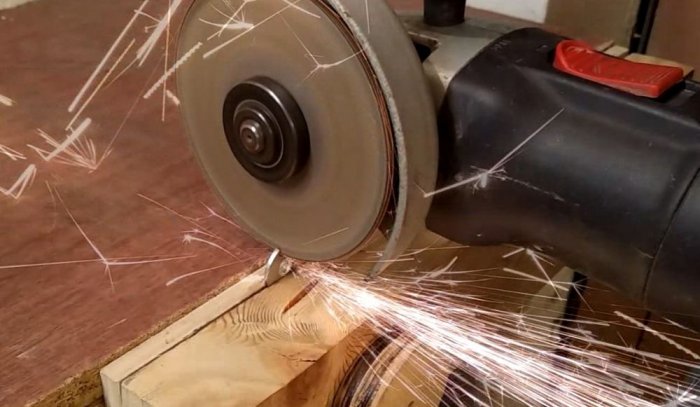

Выполняем на увеличенной шайбе 8 два пропила, образуя паз по ширине отверстия.
Как изготовить станочные тиски своими руками

Как изготовить станочные тиски своими руками

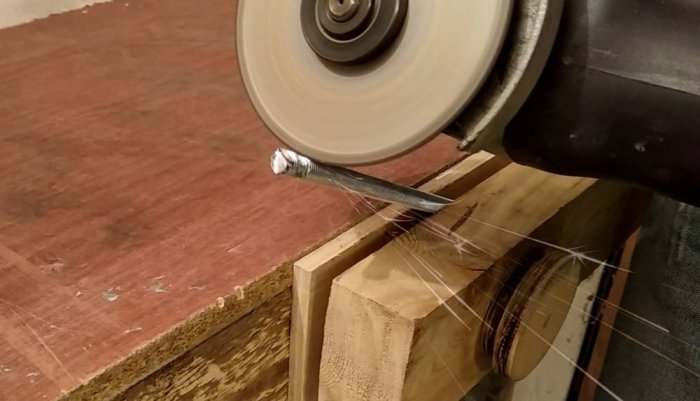

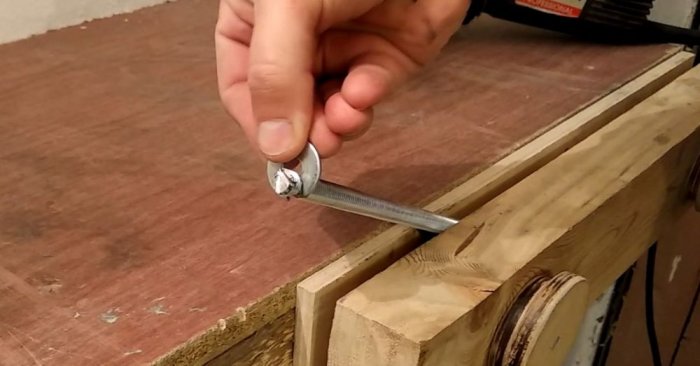

На шпильке М10 длиной 250 мм, отступив от края 6 мм на, выполняем канавку до диаметра 8 мм шириной около 3 мм.
Как изготовить станочные тиски своими руками

Как изготовить станочные тиски своими руками

Вытачиваем на токарном станке ручку. За неимением токарного станка ручку можно выстругать или отпилить кусок от черенка для граблей или лопаты (их готовые продают в хозмагазинах).
Как изготовить станочные тиски своими руками

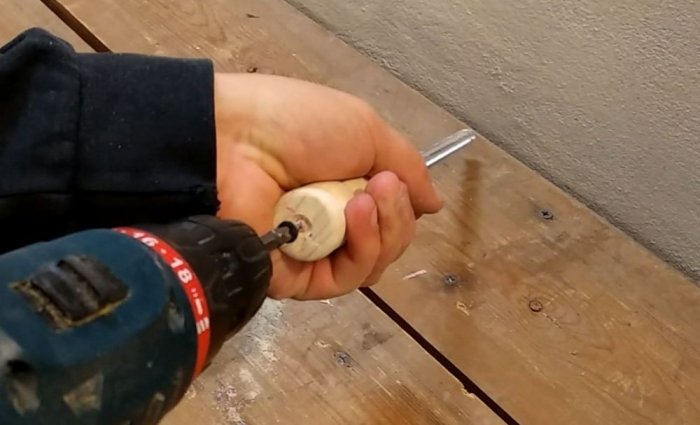

В торцах ручки выполняем два отверстия – в одного торца диаметром 10 мм на глубину 60 мм.
Как изготовить станочные тиски своими руками

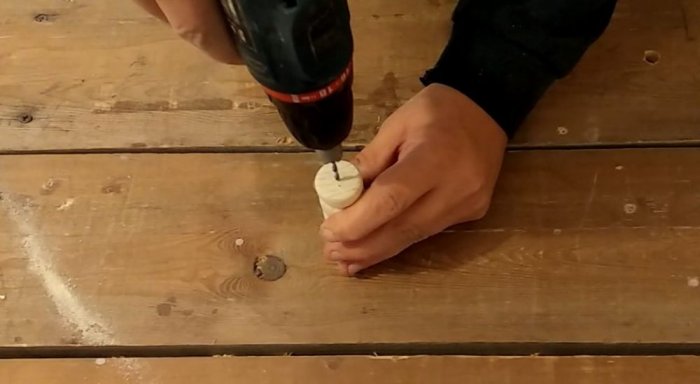

И с другой стороны диаметром 3 мм под саморез.
Как изготовить станочные тиски своими руками

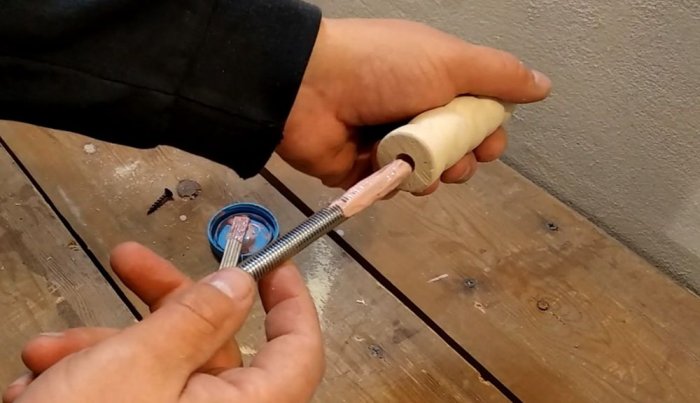

Шпильку садим на эпоксидку.
Как изготовить станочные тиски своими руками

Саморез с другой стороны аналогично.
Как изготовить станочные тиски своими руками

Собираем подвижную губку с рукояткой.
На дно отверстия 12 кладем шайбу 6 для гото, чтобы шпилька при закручивании упиралась в металл, а не дерево.
Как изготовить станочные тиски своими руками

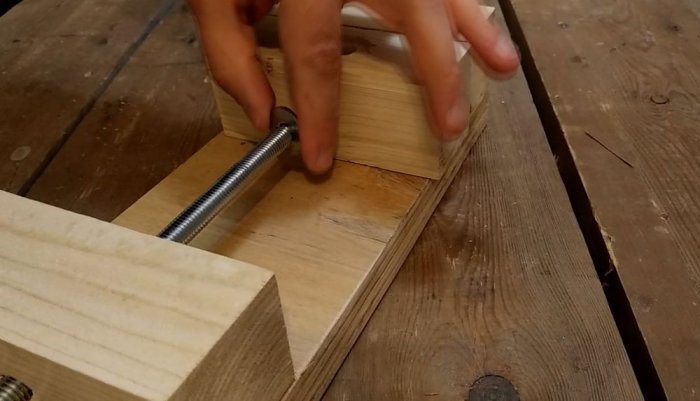

Вкручиваем шпильку и устанавливаем шайбу на 8, закрепляя её на подвижной губке саморезами.
Как изготовить станочные тиски своими руками

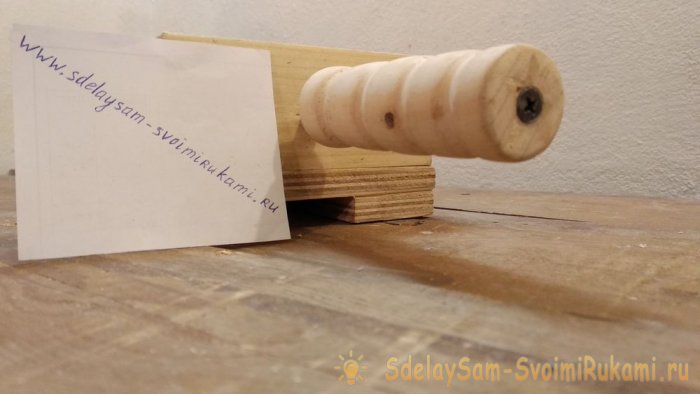

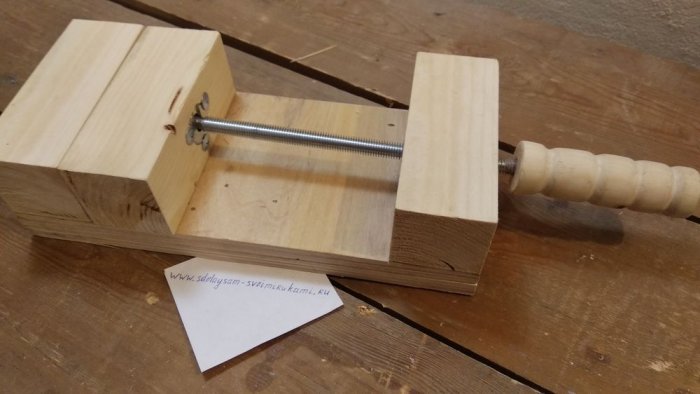

Станочные тиски готовы.
Как изготовить станочные тиски своими руками

Смотрите видео


Подробнее процесс изготовления и сборки вы можете увидеть на видео:

Зачем же нужен саморез в ручке?
Как изготовить станочные тиски своими руками

Об этом вы тоже узнаете в видео!
