» » » Цветомузыка из жесткого диска
Вашему внимания представляю очередную цветомузыку, вернее будет сказать индикатор уровня громкости, поскольку он представляет из себя столб из светодиодов которые включаются один за другим в зависимости от выходного сигнала аудио-усилителя. Для этих целей я использовал микросхему UАА180 так же можно взять К1003ПП1 и A277D это все полные аналоги друг - друга и включаются совершенно одинаково. Каждая из этих микросхем представляет собой драйвер на 12 светодиодов. Помимо того что его можно использовать как цветомузыку эту микросхему можно так же использовать как элементарный вольтметр с порогом измерений в 6в. Но я все-таки решил собрать цветомузыку.

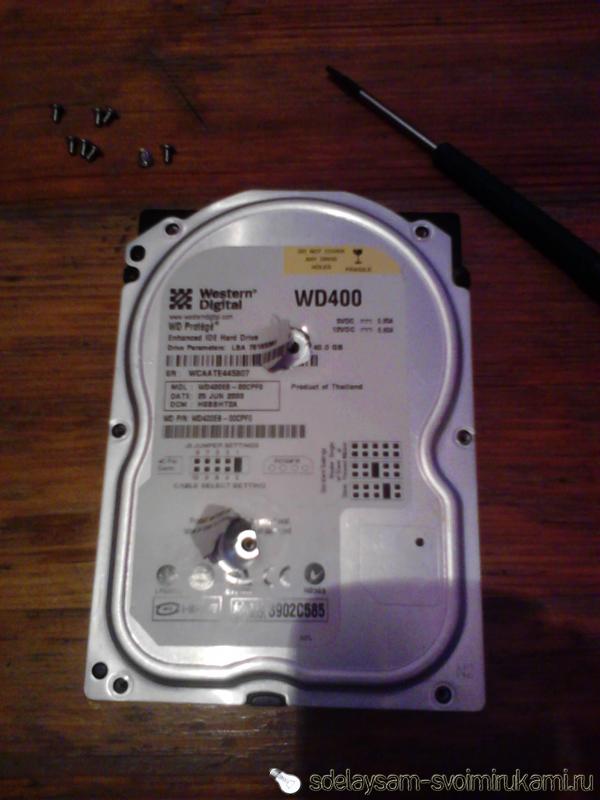

И так я решил использовать корпус жесткого диска для этих целей. Для начала собственно необходимо разобрать жесткий диск и убрать из него то что нам не понадобится

Цветомузыка из жесткого диска

Цветомузыка из жесткого диска


Дальше необходимо взять светодиоды и спаять их в кольцо, я использовал сверх яркие светодиоды с питаем в 3в. Можно использовать практически любые которые найдутся.

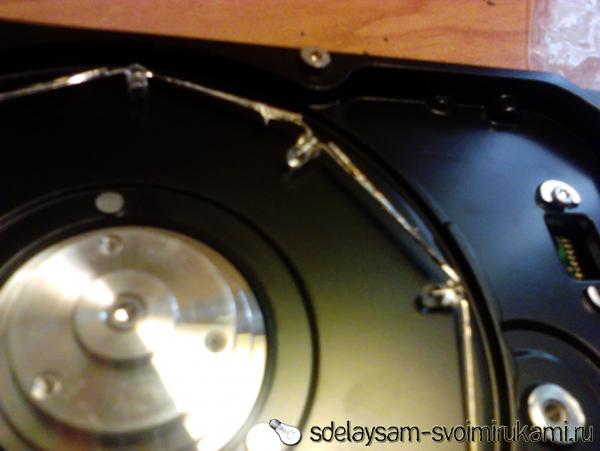

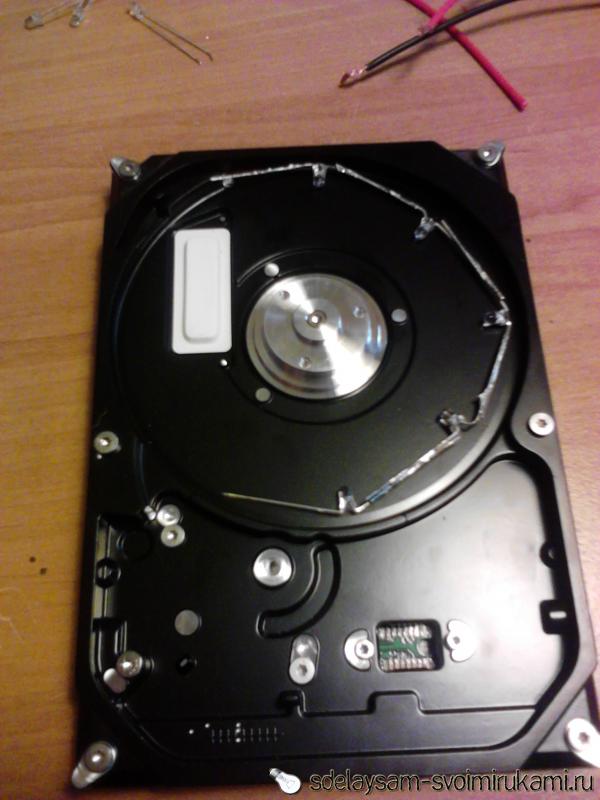

Спаиваем и укладываем их на место собственно самого диска

Цветомузыка из жесткого диска

Цветомузыка из жесткого диска

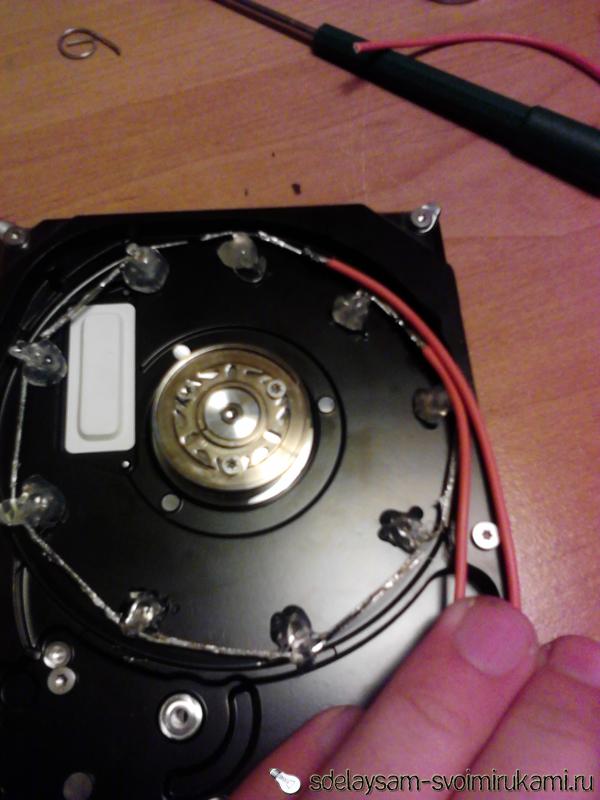

После того как все светодиоды будут припаяны и уложены советую залить их термоклеем или на крайний случай обычным.

Цветомузыка из жесткого диска


Теперь необходима сама микросхема управления, которая тоже достаточно просто собирается и так вот собственно сама схема драйвера.

Цветомузыка из жесткого диска


Тут все просто, так считаются контакты на UAA180

Цветомузыка из жесткого диска


После этого припаиваем светодиоды к схеме по средствам проводов

Цветомузыка из жесткого диска

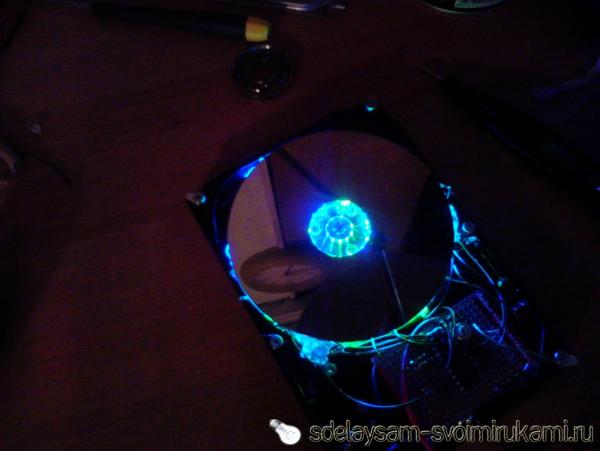

Подключаем проверяем и все должно заработать с первого раза, для проверки к входу можно подключить 5 вольт и вращая потенциометр смотреть как микросхема реагирует на изменения входного напряжения.

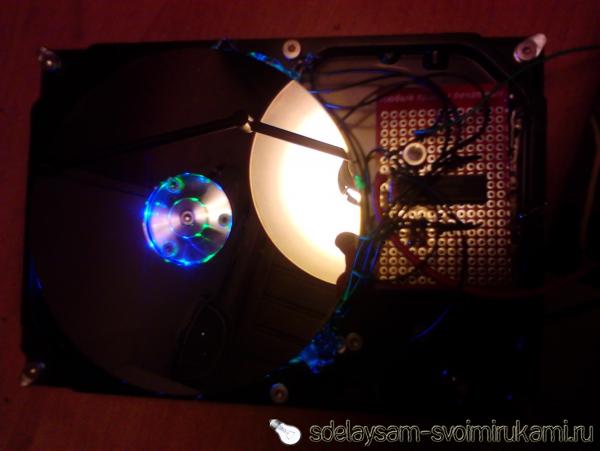

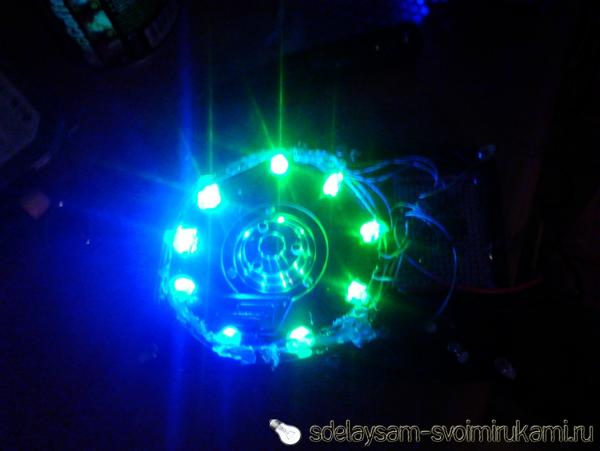

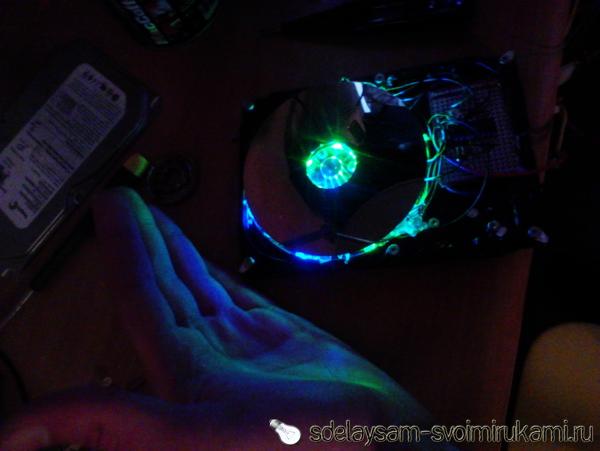

Подключаем выход от вашего аудио-усилителя к входу микросхемы и все будет прекрасно работать.

Цветомузыка из жесткого диска

Цветомузыка из жесткого диска

Цветомузыка из жесткого диска

Цветомузыка из жесткого диска


Вот собственно и все, так же хочу поделиться идеей, которую мне осуществить не удалось. По идеи если удастся заставить жесткий диск вращаться и сделать в нем не большую прорезь параллельную радиусу возможно удастся добиться эффекта свечения диска похожий на эффект которые получают в HDD Clock. Мне же не удалось заставить постоянно вращаться сложный трех фазный двигатель жесткого диска.
Желающим повторить удачи!
