» » Катушка для удлинителя из велосипедной оси
Для хранения удлинителя удобно применять катушку, которую можно собрать своими руками из различных отходов. Если подойти к делу с вдохновением, то вполне можно получить катушку не хуже фабричной.
Катушка для удлинителя из велосипедной оси

Материалы:


  • старая передняя ось от велосипеда;
  • 2 жесткие пластиковые тарелки или поддоны от цветочных горшков;
  • обрезки полипропиленовых труб;
  • кусочек оргстекла или фанеры;
  • 3 заглушки для полипропиленовых труб;
  • 1 тройник для полипропиленовых труб;
  • 3 уголка для полипропиленовых труб.

Сборка катушки

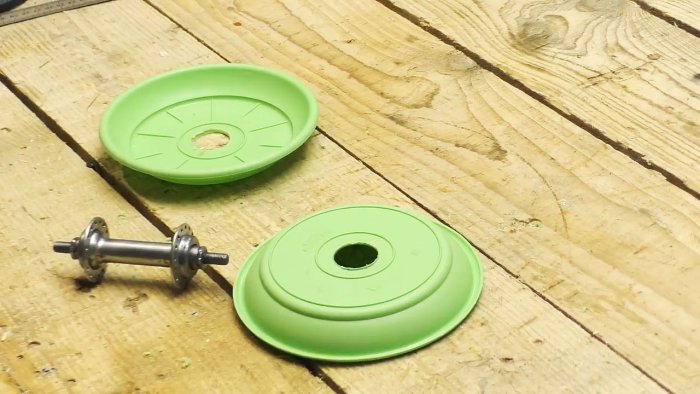

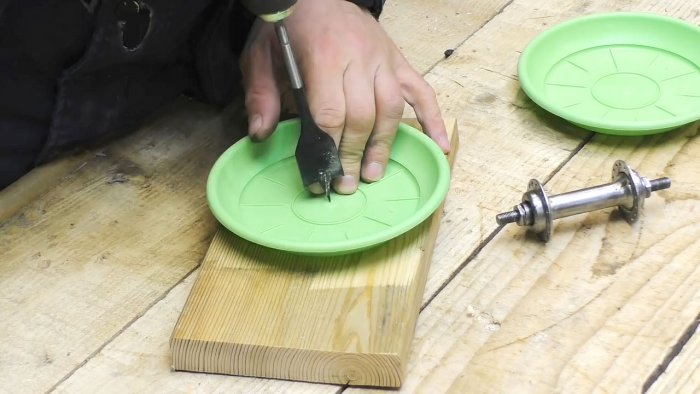

Чтобы собрать шпулю катушки, нужно соединить вместе 2 тарелки и велосипедную ось. Для этого в тарелках делается по отверстию, чтобы их дно могло вплотную прижиматься к чашкам втулки оси.
Катушка для удлинителя из велосипедной оси

Катушка для удлинителя из велосипедной оси

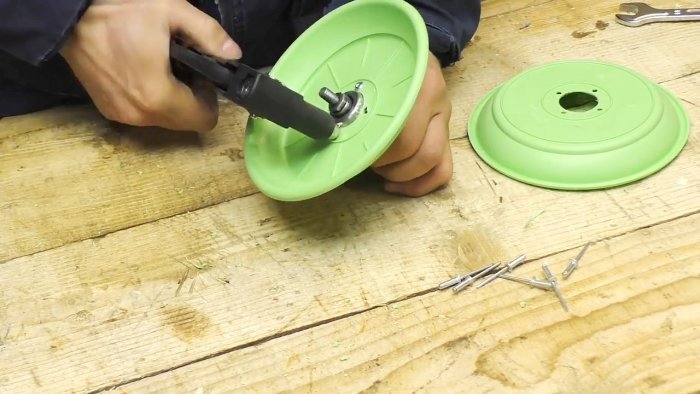

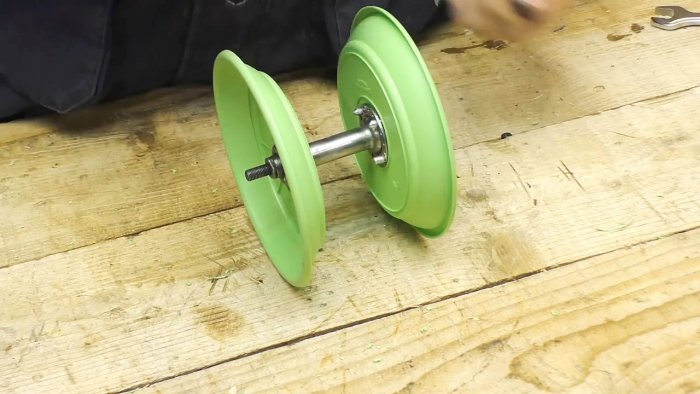

Для закрепления тарелок на оси применяются по 4 заклепки. Для их установки придется расширить отверстия на втулке, и просверлить тарелки.
Катушка для удлинителя из велосипедной оси

Катушка для удлинителя из велосипедной оси

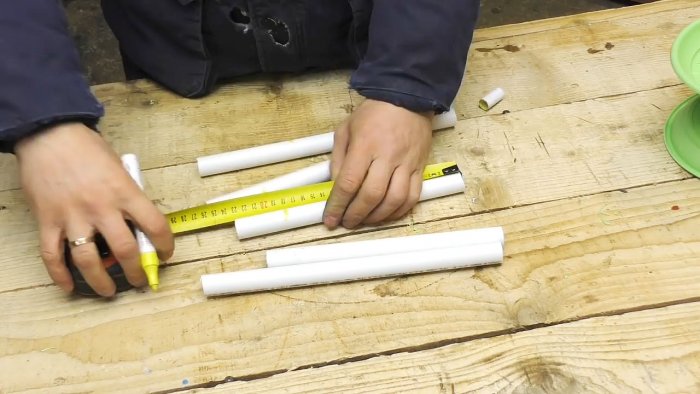

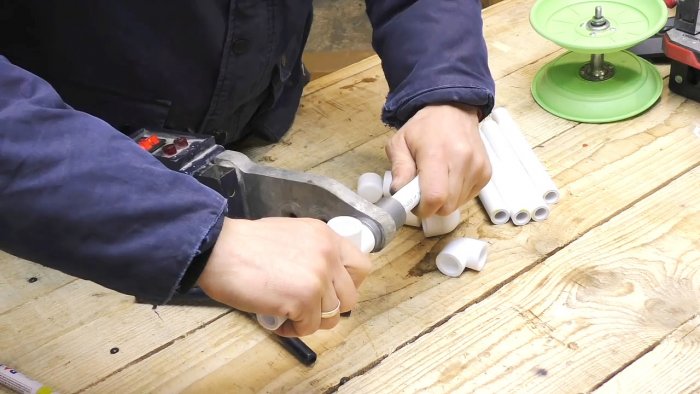

Далее нужно сделать каркас треноги для закрепления шпули. Ее очень легко спаять из обрезков пластиковых водопроводных труб.
Катушка для удлинителя из велосипедной оси

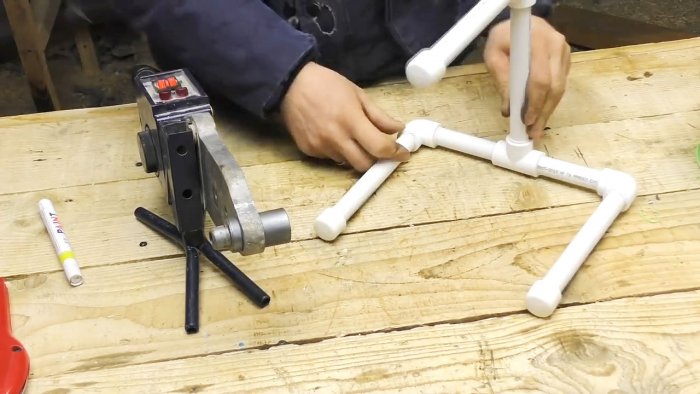

Обратите внимание, что одна из ножек закрепляется на более длинной трубке отходящей от тройника. Это нужно для нормального размещения тарелок, чтобы их не зажимало. Лучи остальных ножек короче, что делает конструкцию компактной.
Катушка для удлинителя из велосипедной оси

Катушка для удлинителя из велосипедной оси

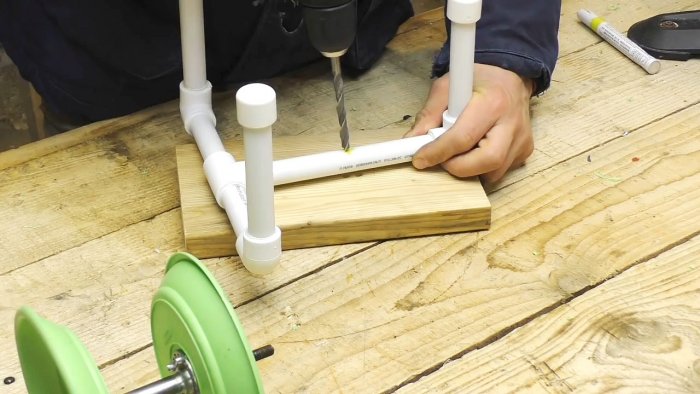

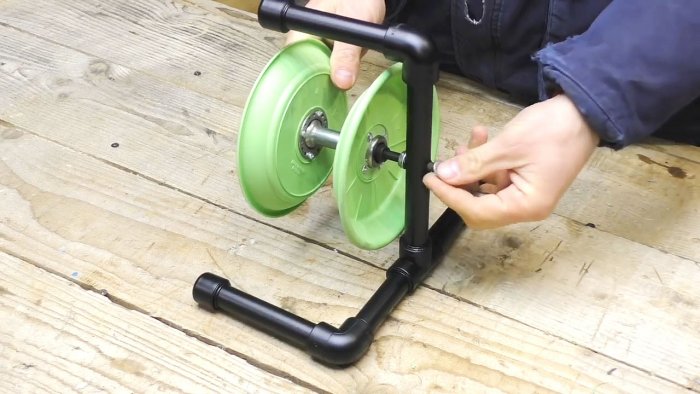

По центру удлиненной трубки сверлится отверстие, под диаметр шпильки оси. Саму подставку можно покрасить из баллончика краской для пластика. Ось прикручивается через отверстие в удлиненной трубке к полученной подставке.
Катушка для удлинителя из велосипедной оси

Катушка для удлинителя из велосипедной оси

Из оргстекла или фанеры нужно вырезать фиксатор для кабеля удлинителя и его вилки. Он делается в виде прямоугольника немного меньшего за диаметр дна тарелок. На нем нужно сделать 2 пропила под кабель, в которые можно будет его вставлять, чтобы он не раскручивался.
Катушка для удлинителя из велосипедной оси

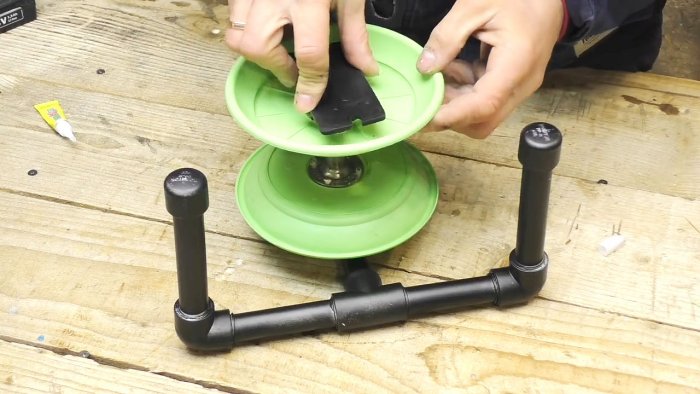

Полученный фиксатор приклеивается на проставку из обрезка пластиковой трубы большого диаметра. В дне внешней тарелки делается отверстие под вывод провода. После чего фиксатор из оргстекла с проставкой приклеиваются к тарелке.
Далее с внутренней стороны шпули в отверстие в тарелки заводится провод без вилки. Нужно чтобы он вышел примерно на 1 м. На выведенный конец провода ставится вилка. На длинной стороне кабеля со стороны шпули устанавливается розетка.
Катушка для удлинителя из велосипедной оси

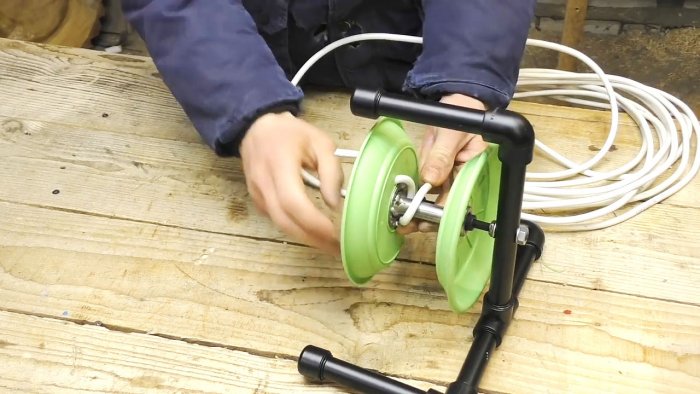

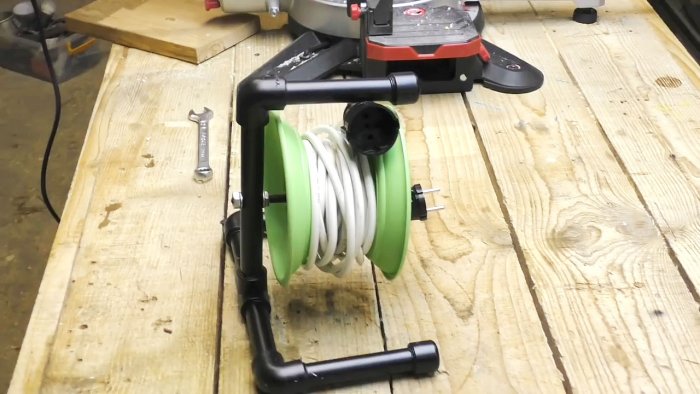

Кабель с вилкой наматывается на фиксатор и зажимается в прорези. Далее вращением шпули нужно намотать оставшийся провод. При этом после намотки розетка зажмется между шпулей и ножкой, поэтому удлинитель не будет разматываться сам.
Катушка для удлинителя из велосипедной оси

Катушка для удлинителя из велосипедной оси

Смотрите видео
