» » Съемное приспособление для вырезания кругов в листовом металле с помощью болгарки
Вырезать круг в листовом металле можно ножницами по металлу, сделав точный раскрой, и обладая незаурядными навыками. Не обойтись и без дополнительной обработки кромок. Можно также воспользоваться ручным инструментом – насадкой на дрель HC2 EV Malco ценой около 10 тысяч рублей.
Попытаемся под это дело приспособить болгарку, снабдив ее съемной оснасткой на основе кольцевого постоянного магнита из звукового динамика. Для этого нам также нужно будет, и кое-что другое.
Съемное приспособление для вырезания кругов в листовом металле с помощью болгарки

Понадобится:


  • уголок стальной равнополочный;
  • гайки обычные и удлиненные, болты и шайбы;
  • шпилька с резьбой по всей длине;
  • полоска металла;
  • винты, хомут;
  • краска аэрозольная в баллончике черная;
  • клей;
  • ручка на резьбе.

Также понадобятся следующие инструменты:
  • дрель и сверло;
  • тиски слесарные;
  • болгарка с отрезным диском;
  • пассатижи, молоток и керн;
  • сварочное оборудование;
  • отвертка крестообразная и плоская.


Процесс изготовления

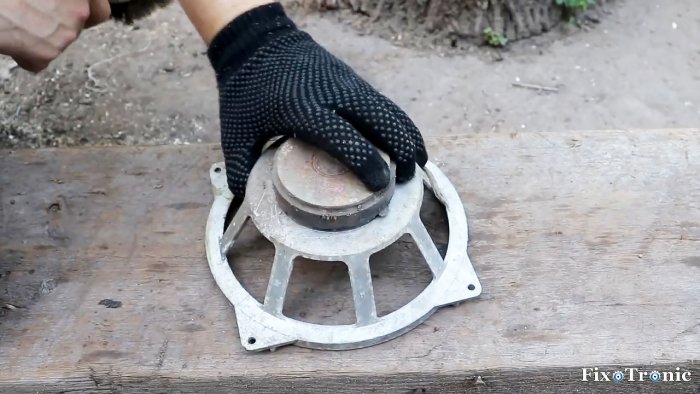

Вытаскиваем из запасников старый динамик, стряхиваем пыль и выполняем чистку с помощью металлической щетки.
Съемное приспособление для вырезания кругов в листовом металле с помощью болгарки

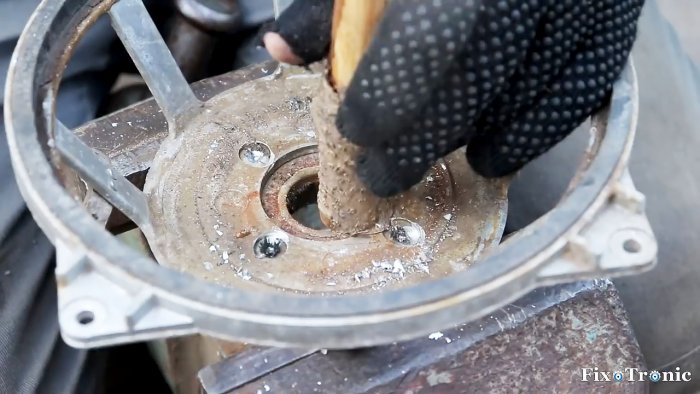

Зажимаем его за фланцы и магнит в тиски и высверливаем головки винтов, которыми корзина прикручена к верхнему фланцу. Отделяем корзину с верхним фланцем от постоянного кольцевого магнита и нижнего фланца со стальным цилиндром (керном). Снова зажимаем в тиски корзину с верхним фланцем и с помощью молотка и наставки выбиваем фланец из корзины.
Съемное приспособление для вырезания кругов в листовом металле с помощью болгарки

Корзина нам не понадобится, а постоянный кольцевой магнит, верхний фланец и нижний с керном пригодятся для изготовления самоделки.

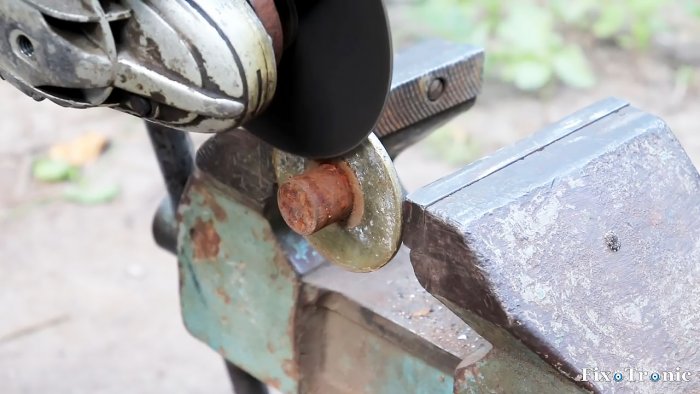

Зажимаем нижний фланец в тиски и болгаркой отрезаем керн у самого основания.
Съемное приспособление для вырезания кругов в листовом металле с помощью болгарки

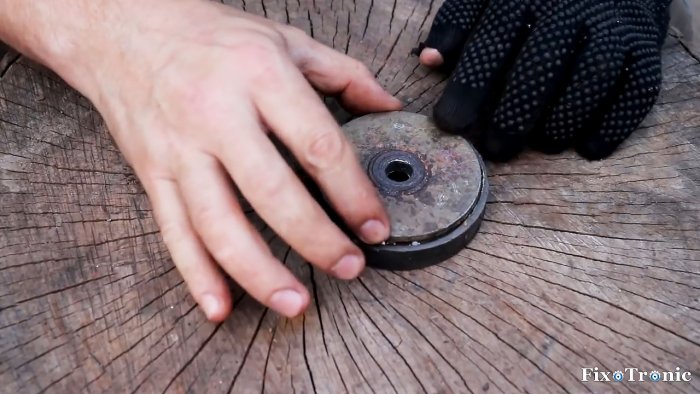

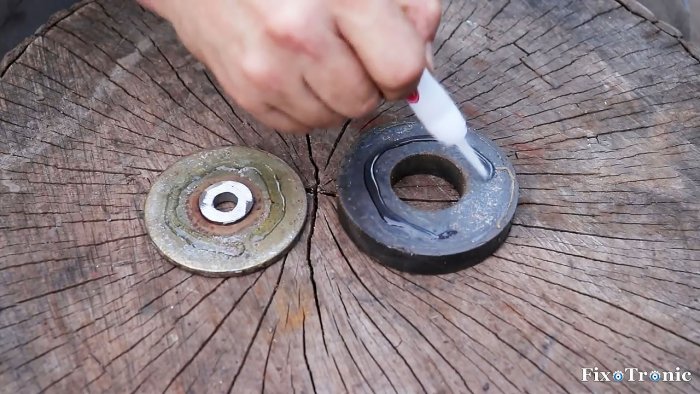

Далее переворачиваем деталь, накерниваем ее в центре и сверлим отверстие, смазывая и охлаждая рабочую зону, соответственно, маслом и водой. Поверхность нижнего фланца со стороны остатка керна и кольцевого магнита покрываем клеем и фланец отростком вниз накладываем на магнит и после центровки фиксируем их.
Съемное приспособление для вырезания кругов в листовом металле с помощью болгарки

Съемное приспособление для вырезания кругов в листовом металле с помощью болгарки

От подходящего по размеру стального равнополочного уголка отрезаем два фрагмента длиной около 35 мм.
Съемное приспособление для вырезания кругов в листовом металле с помощью болгарки

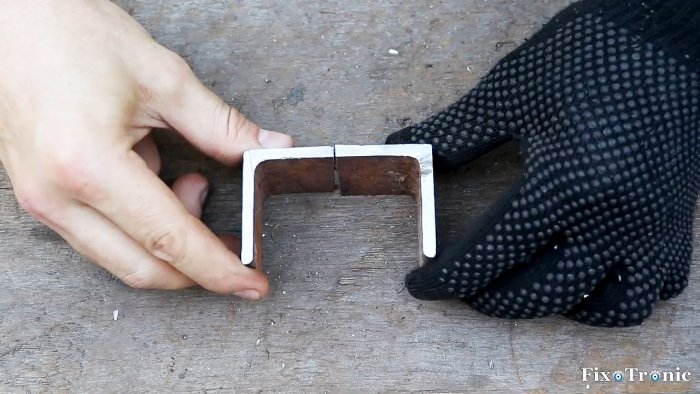

Соединяем их полками и зажимаем в таком положении в тиски, а стык завариваем изнутри и снаружи.
Съемное приспособление для вырезания кругов в листовом металле с помощью болгарки

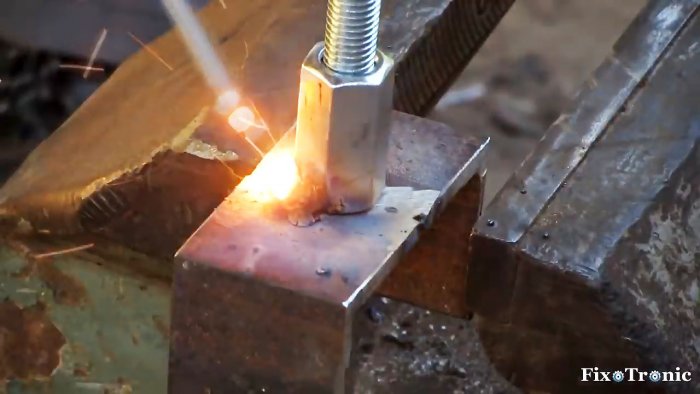

Шлифуем верхний шов болгаркой. Привариваем вертикально по центру стыка уголков удлиненную шестигранную гайку, ввернув в нее сверху болт для фиксации гайки при ее обваривании.
Съемное приспособление для вырезания кругов в листовом металле с помощью болгарки

Шлифуем шов с помощью болгарки. Выкручиваем из приваренной к уголкам гайки вспомогательный болт.

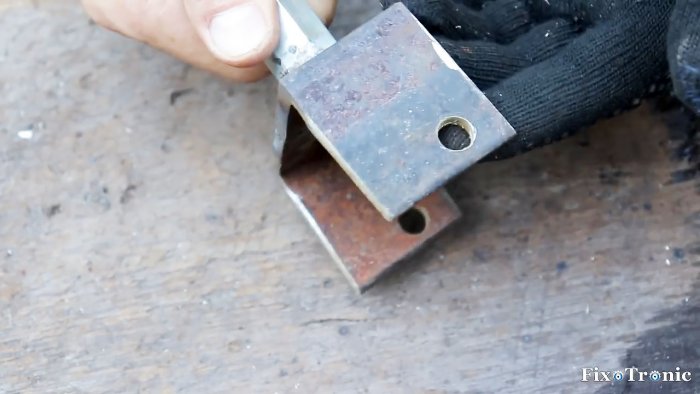

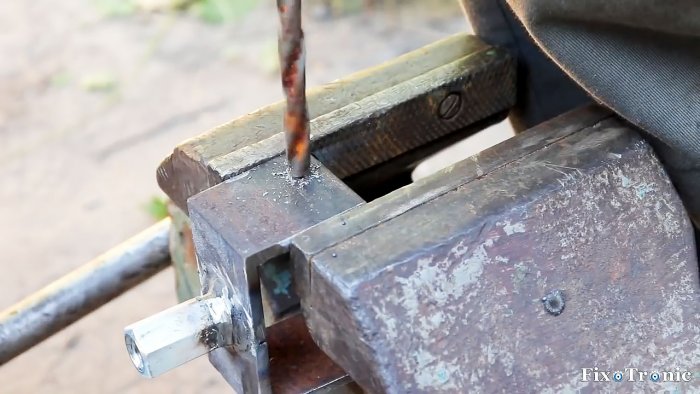

Зажимаем конструкцию из двух уголков и гайки в тиски и на полках внизу ближе к боковой стороне сверлим отверстия напротив друг друга, охлаждая место сверления водой.
Съемное приспособление для вырезания кругов в листовом металле с помощью болгарки

Съемное приспособление для вырезания кругов в листовом металле с помощью болгарки

Подготавливаем металлическую полоску с характерным изгибом, разводящим концы полоски по двум вертикальным плоскостям.

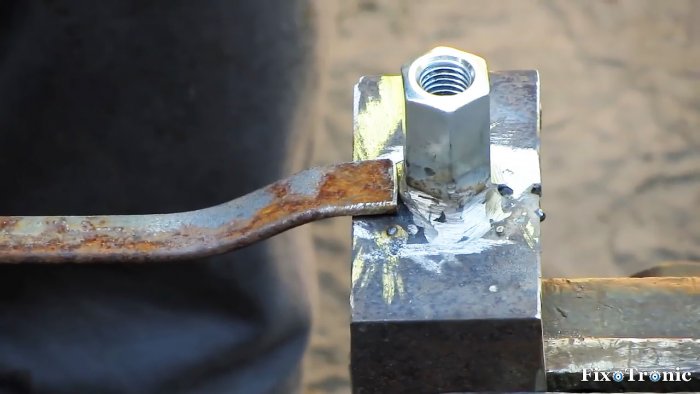

Располагаем ее поверх и продольно сварочному шву уголков без упора в удлиненную гайку и завариваем полоску-ручку в таком положении.
Съемное приспособление для вырезания кругов в листовом металле с помощью болгарки

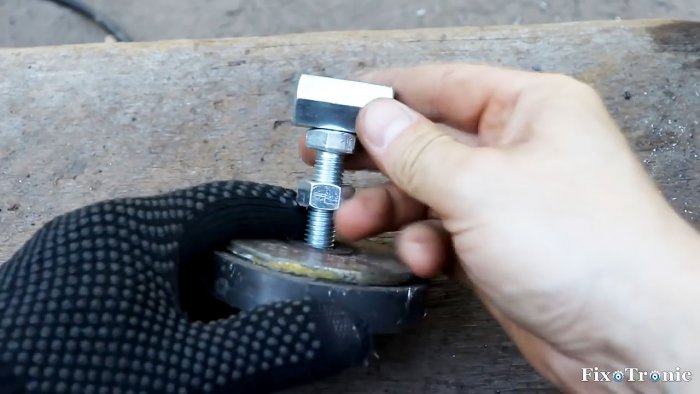

Возвращаемся к кольцевому магниту с фланцем и гайкой, приклеенной снизу к отростку керна. Вкручиваем с лицевой стороны фланца болт с шайбой и гайкой.
Съемное приспособление для вырезания кругов в листовом металле с помощью болгарки

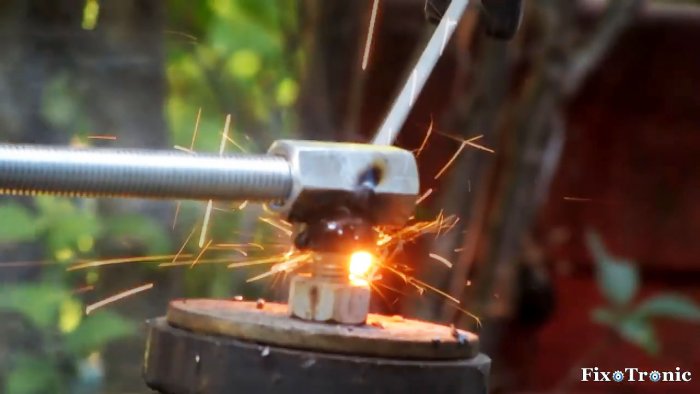

Поверх головки болта располагаем удлиненную шестигранную гайку и привариваем ее в таком положении.
Съемное приспособление для вырезания кругов в листовом металле с помощью болгарки

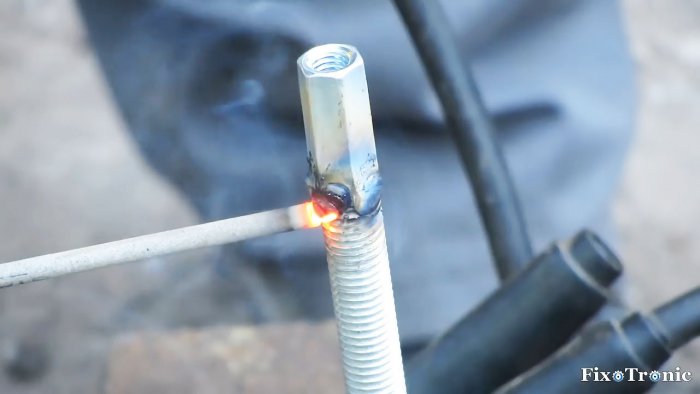

К шпильке, вкрученной в удлиненную гайку на головке болта, с другого конца привариваем такую же гайку, но меньшего диаметра.
Съемное приспособление для вырезания кругов в листовом металле с помощью болгарки

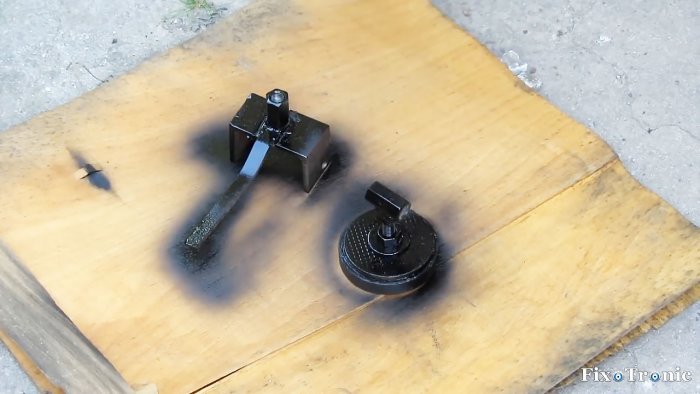

Узлы из двух сваренных уголков, удлиненной гайки и фигурной ручки, а также постоянного магнита, фланца, болта с гайкой и шайбой и, приваренной удлиненной гайки к головке болта, окрашиваем черной аэрозольной краской из баллончика.
Съемное приспособление для вырезания кругов в листовом металле с помощью болгарки

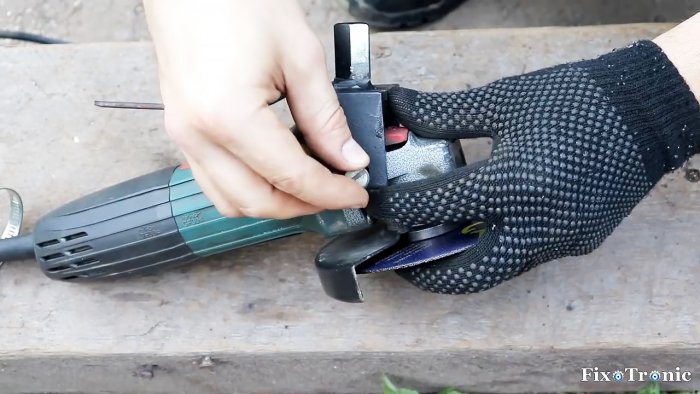

Первый узел накладываем на болгарку так, чтобы отверстия в полках уголков совпали с отверстиями на УШМ, а ручка узла была направлена вдоль корпуса инструмента сверху.
Съемное приспособление для вырезания кругов в листовом металле с помощью болгарки

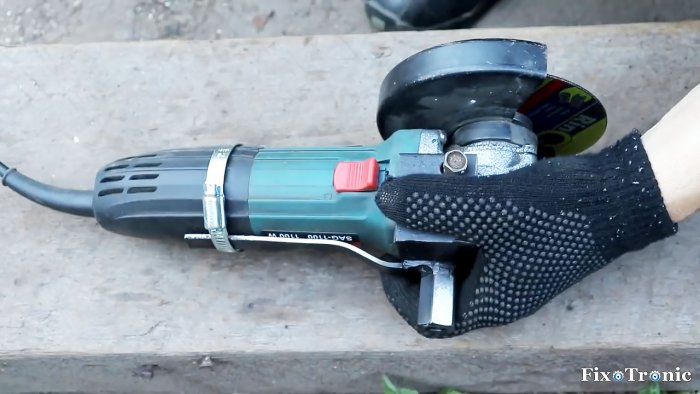

Закрепляем узел на болгарке болтами с двух сторон, а ручку крепим к корпусу хомутом. Затягиваем все крепления крестообразной и плоской отверткой.
Съемное приспособление для вырезания кругов в листовом металле с помощью болгарки

В удлиненную гайку узла с постоянным магнитом вкручиваем шпильку, на конце которой приварена гайка меньшего диаметра.
Съемное приспособление для вырезания кругов в листовом металле с помощью болгарки

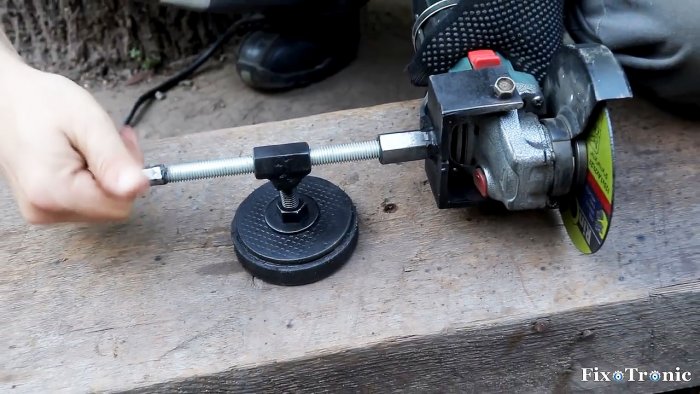

Затем шпильку вкручиваем в гайку до тех пор, пока она не покажется с другой ее стороны. Продолжая вращать дальше, свободный конец шпильки вкручиваем в удлиненную гайку второго узла.
Съемное приспособление для вырезания кругов в листовом металле с помощью болгарки

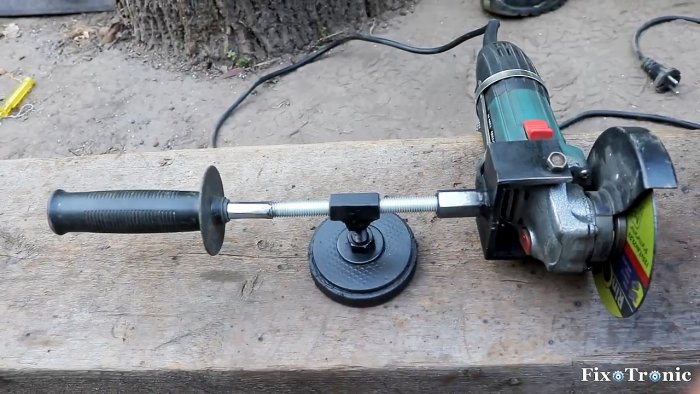

В гайку на конце стержня вкручиваем ручку с резьбой. Этой операцией, по сути, завершено изготовление и установка самоделки на болгарку.

Испытание на практике

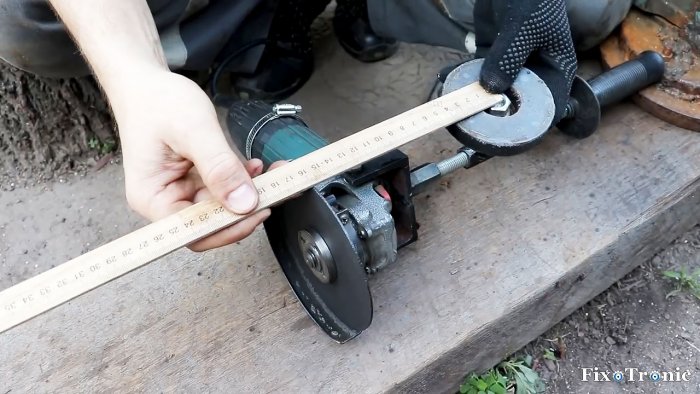

Вращая узел с постоянным магнитом вокруг шпильки, можно увеличивать или уменьшать расстояние между центром гайки (осью вращения) и диском болгарки.
Съемное приспособление для вырезания кругов в листовом металле с помощью болгарки

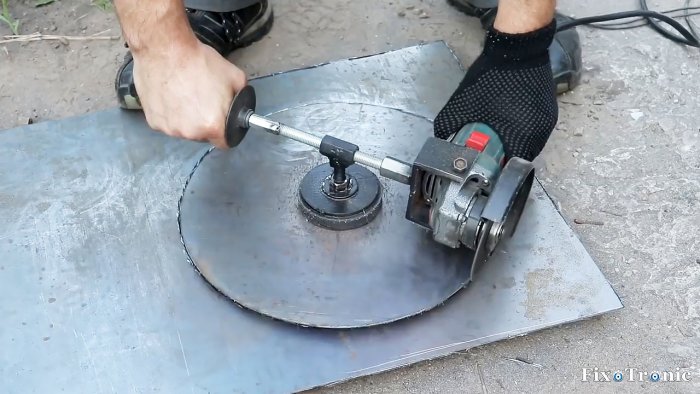

Оно будет равно радиусу круга, который мы собираемся вырезать в листовом металле, если узел с магнитом установить в центр вырезаемого круга, а болгарку с диском перемещать за ручку по заданному радиусу, прижимая инструмент к металлу.
Съемное приспособление для вырезания кругов в листовом металле с помощью болгарки

Съемное приспособление для вырезания кругов в листовом металле с помощью болгарки

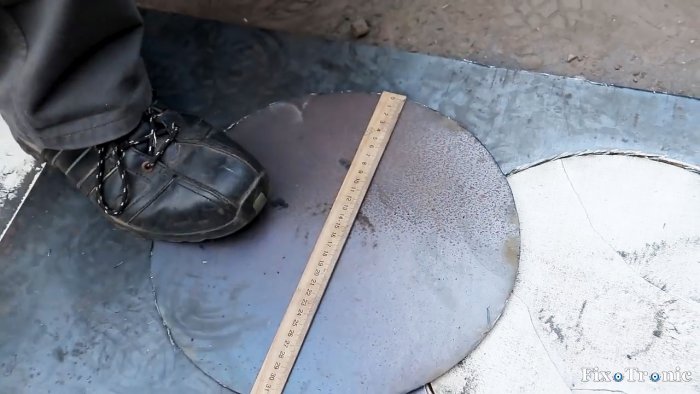

После того, как круг вырезан, отключаем болгарку и круг приподнимаем вместе с УШМ за счет его удержания силой постоянного магнита самодельного устройства.
Съемное приспособление для вырезания кругов в листовом металле с помощью болгарки

Съемное приспособление для вырезания кругов в листовом металле с помощью болгарки

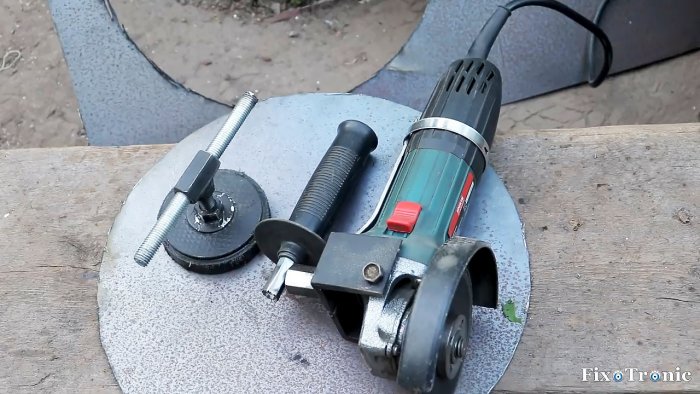

Приспособление в любой момент можно отсоединить от болгарки и убрать в ящик до следующей надобности.
Съемное приспособление для вырезания кругов в листовом металле с помощью болгарки

Если у вас, кстати, намертво зажало диск, то есть очень простой способ как открутить гайку УШМ - https://sdelaysam-svoimirukami.ru/4301-legkiy-sposob-otkrutit-gayku-bolgarki.html
