» » » » Как уменьшить диаметр стальной трубы трением
Сегодняшний обзор будет посвящен уменьшению диаметра трубы трением. Изготовлен будет резьбовой патрубок за 5 минут! Это не шутка, и видео доказательства к материалу прилагаются.
Для примера взят корпус от пневмостартера двигателя. К нему нужно сделать патрубок с резьбой, который затем будет обвариваться. Заготовкой выступает труба, наружный диаметр которой составляет 76 мм. Ее начальную чать необходимо уменьшить до 70 мм, и нарезать резьбу.
Как уменьшить диаметр стальной трубы трением

Уменьшаем диаметр трубы усадкой

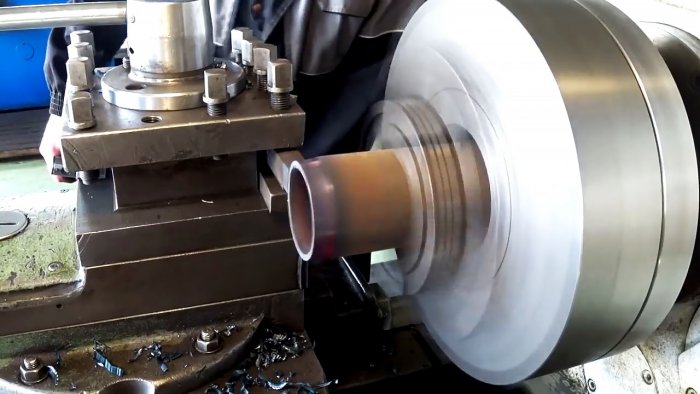

Мастер для начала усаживает торцом стального резца часть трубы до нужного диаметра 70мм. Контролировать размер заготовки необходимо штангенциркулем. Грубая обработка усадки производится на скорости 630 об/мин.
Как уменьшить диаметр стальной трубы трением

Как уменьшить диаметр стальной трубы трением

Вся операция производится в несколько проходов.
Как уменьшить диаметр стальной трубы трением

Как уменьшить диаметр стальной трубы трением

Труба усаживается и дополнительно вытягивается.
Как уменьшить диаметр стальной трубы трением

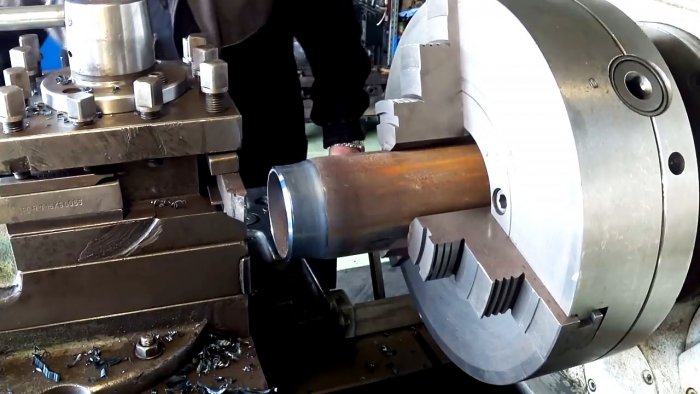

Далее подвижная каретка с прижимной платформой настраивается под резьбу. Меняется резец, и настройка станка. Перед нарезкой резьбы снимается фаска.
Как уменьшить диаметр стальной трубы трением

Нарезание резьбы будет производиться на скорости 400 об/мин. Номинал резьбы: М70 шаг 3. Резец для нее выбран стержневой.
Как уменьшить диаметр стальной трубы трением

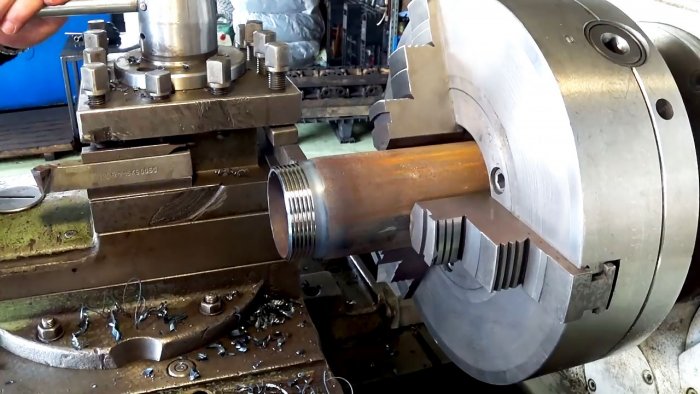

За четыре прохода нарезается полноценная расчетная глубина резьбы. В итоге получилось 6 ниток резьбы, как раз достаточно для того, чтобы закрепить патрубок в оголовке корпуса пневмостартера.

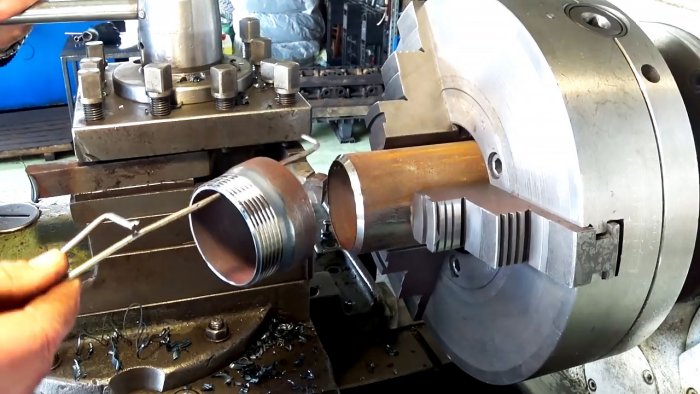

Закончив нарезку резьбы, мастер производит отрезание заготовки проходным отогнутым резцом.
Как уменьшить диаметр стальной трубы трением

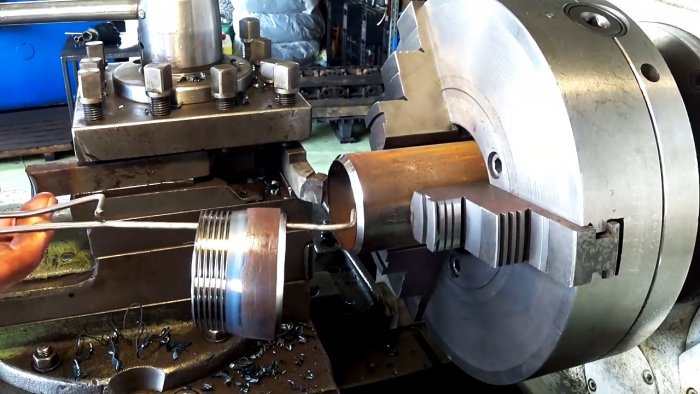

Этот момент примечателен, поскольку обычно для торцевания предназначен специальный вид резцов – отрезной. Преимущества его в том, что он позволяет сделать это с максимальной точностью. Но в данном случае она не важна, а вот фаска, сделанная проходным резцом, пригодится для более прочного сварного шва. После его можно будет зачистить так, что места соединения не будет и вовсе заметно.
Как уменьшить диаметр стальной трубы трением

При торцовке металл нагревается, поэтому заготовку во время этой операции удобнее всего чем-нибудь поддержать, например, отрезком электрода или прутком, а затем остудить. Как мы все убедились, токарно-винторезный станок ДИП-3001М63 прекрасно справляется с подобными задачами, особенно когда за ним стоят настоящие мастера токарного дела.

Смотрите видео
