Навесная петля из подручных материалов

Понадобилась срочно петля на железную дверь из квадратной трубы в подсобное помещение. В мастерской не нашел, а ехать на рынок совсем не хотелось, и тогда я придумал, как легко и быстро выйти из ситуации. К тому же время, затраченное на замену обычной петли самодельным узлом, настолько мало (буквально 2-3 минуты), что этот способ непременно должен знать каждый любитель самоделок.

Что нам необходимо


Материалы:
  • Резьбовая шпилька (с большим шагом) диаметром 12 мм и длиной 5-7 см;
  • 4 гайки с резьбой под шпильку.

Навесная петля из подручных материалов

Инструменты:
  • Сварочный аппарат.

Подготовка импровизированной петли


По краям шпильки закручиваем по две гайки на сторону. Располагаем их так, чтобы крайние были не дальше 5 мм от конца шпильки. При этом внутренние гайки не должны соприкасаться с наружными – между ними следует оставить такой же интервал.
Навесная петля из подручных материалов

При работе самодельного шарнира нагрузки на ось будут минимальны, поэтому переживать о том, что рано или поздно он выйдет из строя, не стоит – соединения сохранят работоспособность до тех пор, пока полностью не заржавеют.

Привариваем петлю


Навесная петля из подручных материалов

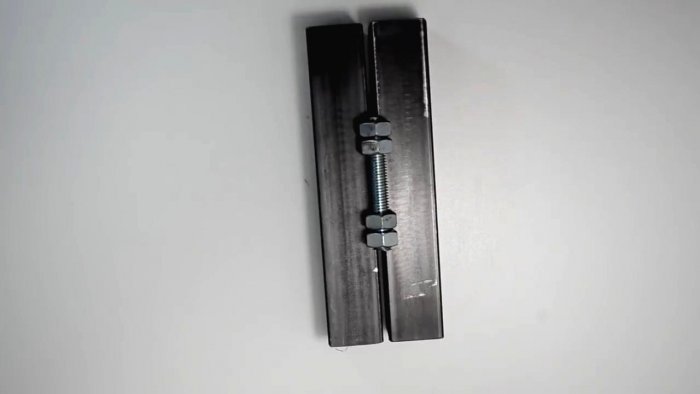

Выставляем железную конструкцию (для удобства работ ей лучше придать горизонтальное положение). Накладываем самодельную петлю таким образом, чтобы ее ось находилась между краями труб будущей двери и ее рамы и была им параллельна. Сварочные работы выполняем следующим образом: с рамой соединяем нижние гайки на обоих концах шарнира, с подвижной дверью – верхние. Это обеспечит максимальную надежность и устойчивость к нагрузкам.
Навесная петля из подручных материалов

Стоит допустить небольшую неточность и приварить петлю под небольшим углом по отношению к раме и полотну дверцы, как вся затея становится бессмысленной тратой сил и переводом материалов. Такой шарнир не прослужит и дня – достаточно будет всего лишь несколько раз открыть дверь, и перекос даст о себе знать, сорвав приваренные гайки. Поэтому, выполняя работу, следует соблюдать высокую точность разметки и лучше воспользоваться подложкой под шпильку, чтобы правильно выставленный шарнир не сместился при сварке.
Навесная петля из подручных материалов

Навесная петля из подручных материалов

Техника безопасности


Работы со сварочным аппаратом подразумевают наличие средств индивидуальной защиты, и сварочная маска – не единственный ее атрибут. На руках должны быть рукавицы (перчатки), а сам сварщик – в рабочей куртке.

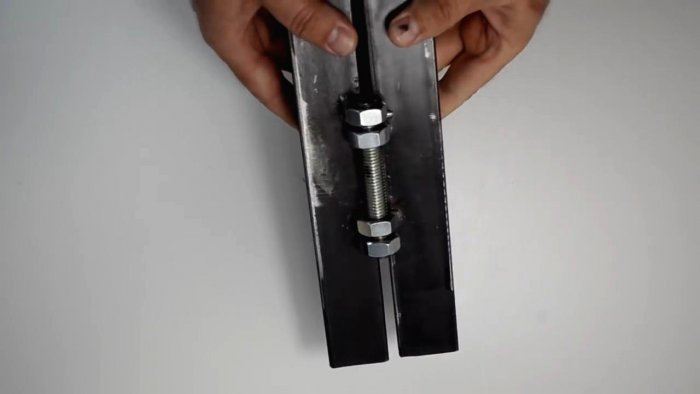

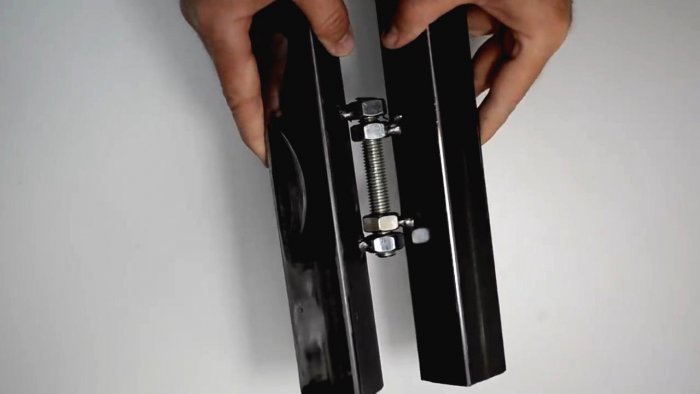

В результате получилось отличное соединение, которое будет служить не меньше, чем оригинальная петля.
Навесная петля из подручных материалов

Смотрите видео


Прокомментировать
Вконтакте Одноклассники facebook
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Комментарии (7)
  1. Сергей K
    #1 Сергей K Посетители 24 марта 2019 10:36
    2
    Прикольно, возьму на вооружение, иногда надо что-то быстро и дешево навесить на огороде ;)
    Только вот смущает что резьбовые шпильки могут быть с некачественной резьбой и от большой нагрузки резьба не выдержит.
    1. АлексП
      #2 АлексП Гости 24 марта 2019 11:10
      1
      Ну, срежется резьба, и что изменится? blush
      Вам же не поднимать дверь надо... laughing
  2. Анатолий
    #3 Анатолий Гости 24 марта 2019 17:52
    2
    При открытии двери на 180 градусов гайка которая подвижна относительно шпильки будет по ней перемещаться на половину шага резьбы (0,8 м). Или шпилька относительно подвижных гаек будет вращаться на тоже расстояние. И в конечном итоге это недолговечная конструкция.
  3. Роман Серов
    #4 Роман Серов Посетители 24 марта 2019 19:18
    1
    Неудобная вещь. Проблема в площади приваренной. К гайке особо не прижмешься. Вариант только для совсем уж в безвыходных положений. Мне вообще все равно. У меня столько разных заводских петель разных досталось в прошлом. Теперь не знаешь куда девать. Идут на разные варианты.
  4. тор
    #5 тор Гости 24 марта 2019 19:56
    0
    если нужна площадь для сварки можно по две или три гайки накрутить. сейчас любые петли подаются под любой вес практически в любом строймаге. это вариант накрайняк.
  5. Василий
    #6 Василий Гости 24 марта 2019 21:10
    0
    Цена шпильки и четырех гаек.равна двум готовым петлям.
    1. Сергей K
      #7 Сергей K Посетители 26 марта 2019 09:43
      2
      Оно-то так, но шпильки с гайками у меня всегда есть готовые, а за петлями надо в город выбираться ;)

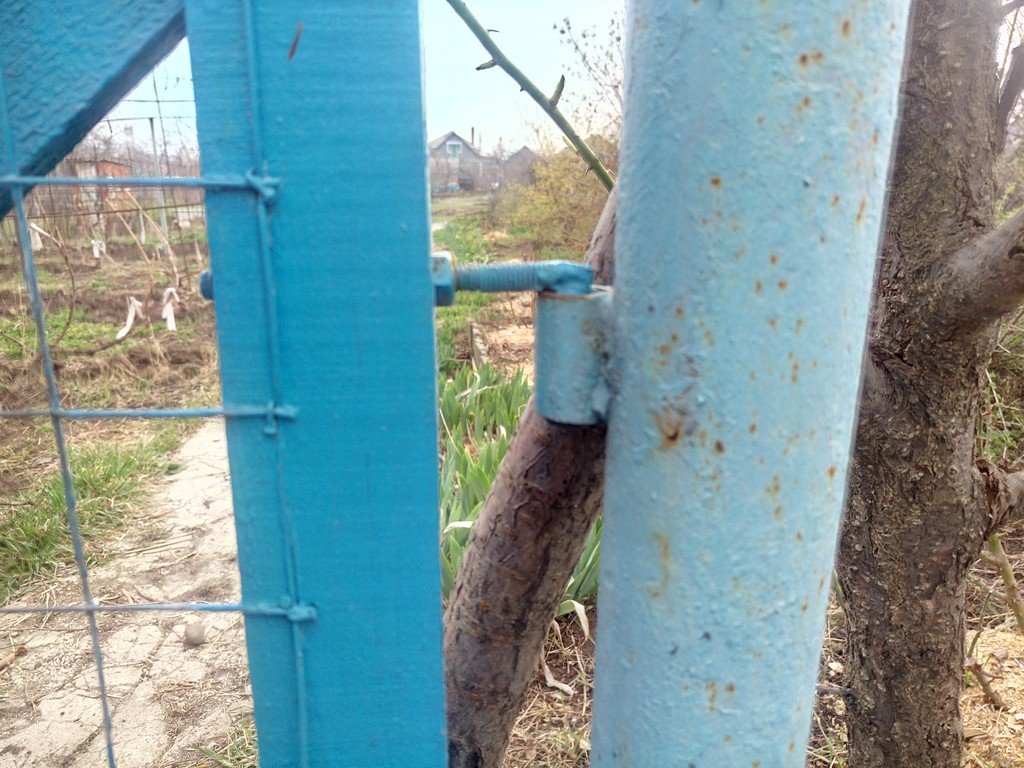

      Тут все дело в быстром способе сделать, а так при определенном натхненни можно и на станке петли выточить. У меня вон на огороде пелти сделанные их куска 1/2 трубы со вдетым в них прутком чуть меньшего диаметра, уже несколько лет успешно трудятся и думаю прослужат дольше чем покупные, потому как ломаться там нечему!
